Мебельные петли с доводчиками, обзор, отзывы, рекомендации по выбору

Подробная инструкция

Шаг 1. От верхнего и нижнего краев дверцы нужно отступить примерно 7-12 см. В данном случае в инструкции отступ делается на расстоянии 8 см. Требуется провести две линии строго перпендикулярных краю дверцы.

Перпендикулярно краю проводятся линии

Шаг 2. Далее от края двери до центра того места, где будет производиться сверление отверстия, нужно сделать отступ в 22 мм. Это стандартное расстояние. И также нужно провести линии через отмеченную точку, перпендикулярные нарисованным ранее.

Проводятся перпендикулярные линии

Шаг 3. Далее нужно взять специальное сверло стандартного диаметра – 35 мм.

Берется сверло диаметром 35 мм

Шаг 4. Чтобы сверлить было легче, а сверло было четко позиционировано, в местах пересечения линий на разметке нужно сделать маленькие выемки при помощи шила.

Шилом проделываются выемки

Шаг 5. Теперь можно сверлить отверстия. Можно делать это дрелью, а можно использовать специальный фрезер.

Можно приступать к сверлению отверстий

Цены на линейный ряд фрезеров

Шаг 6. Как только были высверлены отверстия, можно примерить чашу петли, а также, выровняв отверстия для саморезов на ушках чаши по линии, начерченной ранее, нанести метки, где будет производиться сверление, но уже тонким сверлом. Притом точки получатся не на самой линии, а чуть в стороне, по линии выравниваются ушки.

Нанесена разметка для будущих отверстий

Шаг 7. Теперь в намеченных точках при помощи шила нужно сделать выемки для позиционирования сверла.

Делаются выемки для позиционирования сверла

Шаг 8. Далее требуется высверлить отверстия для саморезов размером 4х16 мм.

Шаг 9. Необходимо снова приложить навес к дверце, поместив чашу в отверстие, и прикрутить его саморезами к фасаду.

Шаг 10. Теперь можно крепить дверцу на стенке шкафа. Делается это так – для начала нужно приложить дверцу к стенке, выбрав то положение, в каком она должна стоять.

Теперь можно крепить дверку

Шаг 11. При нанесении разметки нужно следить, чтобы верхний винт петли, который будет крепиться к стенке, находился в положении, близком к самой дверце.

Нужно внимательно наносить разметку

Шаг 12

Далее важно, проведя простые измерения, отложить от центральной линии, на которой лежала эта часть навеса, по 17 мм

От центральной линии нужно отложить по 17 мм

Шаг 13. После этого дверку нужно снова приложить и сделать пометки маркером через отверстия в петле, совместив их с линиями, проведенными на расстоянии 17 мм.

Маркером делаются пометки через отверстия в петле

Шаг 14. Теперь дрелью нужно высверлить отверстия для еврошурупов.

Сверлятся отверстия для еврошурупов

Шаг 15. Далее требуется прикрутить часть петли к стенке.

Часть петли прикручивается к стенке

Шаг 16. Затем можно крепить дверцу к стенке

Важно попасть передней частью петли, закрепленной на дверце, на винт, находящийся на той части петли, что зафиксирована на стенке. Также под петлей, что закреплена на дверце, есть винт с «пяткой», которой важно попасть в паз, расположенный с другой стороны части петли, закрепленной на стене

Этой частью нужно попасть на винт

Важно все делать в соответствии с инструкцией

Шаг 17. Чтобы петли не рассоединялись, крайние шурупы нужно немного подтянуть. Пока что до конца заворачивать их не нужно.

Крайние шурупы немного подтягиваются

Шаг 18. Теперь следует отрегулировать дверцу. Для начала стоит отодвинуть ее от стенки шкафчика примерно на 1-2 мм, не нужно ее фиксировать плотно к ней. После того как зазор был соблюден, можно затянуть шурупы.

Шаг 19. Есть еще один винт, который при необходимости поможет двигать дверцу влево или вправо. В данном случае его регулировать не пришлось.

Этот винт в нашем примере не нуждался в регулировке

Видео – Разметка и сверление

Рейка с навеской

Пример рейки, на которую вешается мебель

Довольно распространенный последнее время способ крепления навесных шкафов, включающий в себя два основных компонента: монтажную рейку в виде перфорированной металлической полосы с отогнутыми краями и металлическую навеску в пластмассовом корпусе с крючком для подвешивания к рейке.

Монтажная рейка (может иметь длину до 3000 мм.) присоединяется к стене при помощи дюбелей с саморезами на необходимой высоте, навески закрепляются внутри подвесного шкафа в верхних углах таким образом, чтобы их крючки выступали за габариты задней стенки. Конструктивно в навесках предусмотрена регулировка крючков по высоте и вперед — назад при помощи встроенных винтов.

Особенности:

Повесить верхние шкафы при помощи рейки можно одному человеку без посторонней помощи в более короткие сроки.
Конструкция упрощает работу при навешивании нескольких плотную расположенных шкафов: их можно придвинуть друг к другу по монтажной рейке и соединить болтами.
Регулировка в навесках позволяет изменять высоту навеса шкафов и расстояние от стены до 20 мм.

Особенности конструкции монтажной рейки предусматривают возможность ее крепления для навески мебели во многих точках, что облегчает нагрузку на стены. Это является ценным качеством при подвеске мебели на гипсокартон, газосиликат, шлакобетон, в этом случае использование рейки является оптимальным вариантом.

Конструкция реек не позволяет верхней части шкафа плотно прилегать к стене, что является положительным фактором при опускании низа шкафчиков на фартук и недостатком, если шкафчики располагаются выше отделки рабочей зоны.
Подвесные шкафы для кухни можно легко снимать и двигать по монтажной рейке.

Схема расчета количества мебельных петель для монтажа

Однозначно четкого ответа на вопрос, сколько петель требуется установить на один распашной фасад, нет. Каждый производитель фурнитуры и комплектующих дает свои рекомендации. Обычно схема расчета количества мебельных петель опирается на две величины, размер и вес двери:

Высота двери определяет число точек соединения с коробом. При недостаточном числе петель дверь может выгнуть со временем. Ее ширина имеет не меньшее значение. Рекомендуется не закладывать в проект фасады, ширина которых слишком большая относительно высоты.
Вес двери также играет определенную роль. Логично предположить, что фасад из ЛДСП, сверху которого будет еще приклеено зеркальное полотно, потребует дополнительный крепеж. Установка стандартного числа мебельных петель может оказаться неспособной выдержать увеличенный вес – тут потребуется усиление.

Стандартная схема установки мебельных петель следующая.

Ее можно придерживаться, если нет других рекомендаций от производителя.

Установка накладных мебельных петель с разметкой

Перед установкой не лишним будет сделать разметку, чтобы не ошибиться при засверловке, крепеже монтажной планки и чаши. Можно воспользоваться готовым шаблоном (кондуктором) или отмерить вручную. Учитываем следующие нюансы:

Накладной фасад не полностью закрывает короб. С учетом зазора, например, для кухонного шкафа высотой 720 мм и шириной 400 мм, он будет иметь габариты 716х396 мм. А это значит, если по коробу для установки крепежной планки от края отступается по 100 мм, то по фасаду отступ будет меньше, равен 98 мм.
Под четырехшарнирную петлю на дверце выбирается отверстие глубиной 11 мм. Сделать это можно с помощью сверла Форстера с подрезным краем и носиком, рассчитанным именно для установки мебельных петель (диаметр 26 или 35 мм). Специальные сверла имеют ограничитель, который не даст проткнуть лицевую часть насквозь при фрезеровке. При условии, конечно, что толщина фасада не менее 16 мм.
Глубина крепления монтажной планки от края боковины шкафа при установке накладной мебельной петли составляет 37 мм. Расстояние между отверстиями у планки 32 мм.

Варианты дизайна фасадов

Помимо формы фасада, необходимо определиться еще и с его внешним видом. В данном случае лучше исходить из общего стиля дома и кухни, в частности. Есть несколько вариантов, как можно украсить радиусный фасад.

p, blockquote 28,0,0,0,0 —>

Цвет. Если выбрана покраска или покрытие пленкой, то можно сотворить практически любой цвет, который только придет в голову. Желательно не выбирать слишком темные оттенки, поскольку они маркие и могут зрительно уменьшать пространство. Более того, чем сложнее и фигуристее конструкция гарнитура, тем светлее должен быть его тон, чтобы, опять же, не перегрузить пространство.
Фотопечать. Эта идея дизайнерам кажется сомнительной, поскольку изображение будет нанесено на радиусных фасадах, а значит, его восприятие будет нарушено. Если и выбирать какую-то печать, то это должны быть абстрактные рисунки и узоры, а не фото фруктов, кофе или подобные.
Фрезеровка. Возможность фрезеровки зависит от материала, который используется в качестве основы фасада. Некоторые компании готовы сделать фрезеровку на радиусных дверцах из МДФ. Лучше всего такой рельефный вариант подойдет для кухонь в стиле классика, кантри, прованс и подобных.
Стекло сделает кухню более изысканной и оригинальной. Лучше всего выбирать материал толщиной от 4 до 10 мм. Существуют как матовые, так и глянцевые поверхности, а также стекло с фигурными обработанными кромками.

Виды

Угловые петли применяются для размещения створок подвесных мебельных конструкций — чаще всего это угловые шкафчики гардеробных и кухонные гарнитуры. Такие петли могут различаться по углам распахивания, при этом угол имеет не только численное значение, но также и определённую форму (острый и тупой).

Угловые петли предусматривают регулировочные болты, позволяющие выровнять створку с любой стороны, а также по углу притвора. В них вмонтирован доводчик, который делает открытие дверцы максимально плавным. Подобная конструкция существенно увеличивает эксплуатационный период за счёт того, что механизм изнашивается намного медленнее, чем при резком захлопывании створки.

Угловые петли бывают:

внутренними — такая фурнитура закрепляется внутри платяного шкафа;
накладными — они размещаются на фасаде и закрывают боковую сторону корпуса в раскрытом состоянии.

Фурнитура с доводчиком классифицируется в зависимости от разновидности фасада, а также угла монтажа относительно корпуса. Визуально они отличаются от типовых исключительно конфигурацией плеча, внутрь которого вмонтированы особые амортизирующие механизмы. В зависимости от типа изделия доводчик бывает встроенным или накладным. Например, такие петли предлагает на рынке компания Blum.

Отдельную категорию угловых петель представляют собой модели, созданные специально для использования в стеклянных фасадах — они могут быть со сверлением либо без сверления стекла.

В целом все выпускаемые механизмы могут отличаться друг от друга по следующим критериям:

размером;
металлом изготовления;
материалом основания, куда прикрепляются петли;
разъёмностью конструкции;
способами фиксации;
прочностью.

Производители мебельной фурнитуры

Мебельные петли Блюм, преимущества и недостатки:

SCILM. Итальянская фирма, производящая качественную мебельную фурнитуру и комплектующие, рамочный профиль, цоколи и других изделий, которые используются в производстве мебели.
Boyard. Екатеринбургская компания по поставкам мебельной фурнитуры из Китая.
«РосАкс». Московский производитель мебельной фурнитуры.
VIBO. Итальянская фирма, крупнейший производитель фурнитуры в своей стране.
BLUM. Австрийский производитель фурнитуры и мебели из массива дерева.
FENNEL. Многие годы украинская компания лидирует в поставках мебельной фурнитуры, более чем в 60 стран мира.
ТБМ. Отечественный производитель мебельной фурнитуры из металла.

Подробнее про особенности и ассортимент фурнитуры Blum вы можете почитать в нашей статье.

Советы по выбору мебельной фурнитуры для кухни:

При выборе петель для фасадов и наполнителей шкафов, нужно обращать внимание на следующие факторы:

Необходимый угол открытия и расположение шкафа.
Вид шкафчиков (угловой, с открытием дверей вверх / вниз и т.д.).
Вес двери и ее длина.
Качество металла, из которого изготовлена петля (рекомендуется выбирать латунно-цинковый сплав для покрытия мебели).

Характеристики

Достоинства и недостатки рояльных петель

Несмотря на то, что рояльные петли считаются уже устаревшей фурнитурой, которая применялась широко несколько десятилетий назад, ее еще довольно часто можно встретить в новой мебели. Рояльные петли отличаются следующими достоинствами, которые нельзя не отметить:

Простота конструкции, которая включает минимальное количество элементов.
Легкость монтажа, не требующего использования особого оборудования и инструментов.
Не вызывающая проблем эксплуатация и техническое обслуживание фурнитуры.
Доступная стоимость на рынке мебельной фурнитуры.
Обеспечение повышенной жесткости всей конструкции.

Перечень достоинств действительно большой, однако с рояльными петлями далеко не все так радужно. Главный недостаток такой фурнитуры состоит в том, что она морально устарела, по причине чего ее активно вытесняют другие виды петель

Ниже вы сможете просмотреть фото рояльных петель, чтобы наглядным образом увидеть, какой конструкцией они отличаются. Вы несомненно заметите их сходство с карточной фурнитурой.

Установленные на мебель рояльные накладные петли

Рояльные петли полностью лишены возможности регулировки. Если вам нужна такая фурнитура, которую можно настраивать, сделайте выбор в пользу других видов петель.

Конструктивные особенности

Рояльные петли по конструкции практически идентичны привычным глазу карточным петлям – у них такое же устройство за исключением более высокой длины, которая существенно больше ширины фурнитуры. Такие петли часто изготавливаются умелыми домашними мастерами в кустарных условиях по причине того, что фабричное производство рояльных петель постепенно сходит на нет, а встретить такую фурнитуру сейчас можно разве что только в деревянной мебели.

Делаем гнутый фасад

Итак, чтобы сделать гнутый фасад, вам понадобится два листа МДФ, толщина которых по 9 мм. Как уже говорилось, один из них будет внешний, а другой – внутренний. Со всех сторон фасад будет гладким. Так как в основном вся мебель делается из дерева, сложности в работе возникать не должно. Вам понадобится минимум инструментов и немного терпения.

Чтобы согнуть плиту под нужным радиусом и заставить ее держаться в таком положении длительное время, простого усилия мало. Для этой цели нужно сделать на листе надрезы, проходящие поперек сгиба. Для начала изготовьте шаблон. Это может быть полка, тумба или что-то еще. На нее мы будем ориентироваться, изготавливая сам гнутый фасад.

Помните о том, что внутренний радиус гнутого фасада меньше внешнего, поэтому внешнюю заготовку сделайте длиннее. После чего нужно найти центр двух заготовок и отметить его штриховыми линиями по высоте с одной и с другой стороны. Исходя из этих линий, дальше заготовки будут склеиваться между собой.

В зависимости от вида изгиба, нужно нанести разметку для пропилов, которые позволяют с прямого листа из МДФ сделать округлую заготовку. Наносите линии с отступом одной от другой 5 мм. Именно благодаря этим пропилам, наша конструкция сможет приобрести гнутую форму и не сломаться. Теперь нужно сделать пропилы. Для этого вам понадобится дисковая пила. Настройте ее так, чтобы не распилить лист до основания, но и не оставить слишком большой недопил. Идеальным считается недопил в 1 мм.

Сколько разрезов делать зависит от того, насколько нужно изогнуть деталь. Если надо сделать изогнутый угол, в том месте нужно несколько полос. А когда вам необходимо сделать полки под раковину или тумбу на кухню, где радиус сгиба велик, пропилы должны быть практически по всей плоскости. Опилки от работы с пилой не выбрасывайте, они понадобятся вам в работе.

После того как разрезы выполнены, их нужно заполнить специальной пастой, для которой нужен столярный клей и опилки. Замазать прорези нужно на обеих заготовках. Консистенция пасты должна быть такой, чтобы она легко заполняла разрезы, но и не очень жидкой. При помощи шпателя следует втирать смесь в прорези. Во избежание воздушных карманов, наносите пасту вдоль разреза от центра наружу.

После этого разведите клей, используя немного воды. Кисточкой пройдитесь раствором по двум заготовкам, чтобы разгладить пасту и убрать излишки опилок. После чего установите внутреннюю заготовку на шаблон. Поверх нее укладывается наружная заготовка, совмещаясь с нанесенными штриховыми линиями, которые были нанесены по центру заготовок.

Далее, нужно прибить заготовки одна к другой используя тонкие гвозди. Не забивайте их слишком усердно, чтобы их можно было легко извлечь. Не переживайте, что от них останутся отверстия, все ровно дальше фасад нужно будет грунтовать, шпаклевать и красить. Поэтому все отверстия скроются и будут незаметны.

Фасад нужно зафиксировать струбцинами и оставить, пока он полностью не высохнет. После высыхания заготовку нужно разрезать так, как необходимо, зачистить, отшлифовать края и снабдить усилителями для фурнитуры. После этого он готов к отделке.

Изготовить гнутый фасад не совсем легко и быстро, но такой элемент в вашем дизайне будет привлекать других, радовать вас своей красотой и позволит сэкономить пространство. Особенно если это маленькая кухня или ванная комната. Также вы обезопасите себя и свою семью от травм и ушибов.

Основные виды мебельных петель с доводчиками

Компании-изготовители фурнитуры все время стремятся удивить потребителей новинками. Некоторые из изобретений приживаются, другие уходят в прошлое.

Сегодня на рынке представлены три основные популярные разновидности мебельных петель с доводчиками:

Стандартные, с доводчиком, встроенным в плечо и соединяющимся с чашей. Они отличаются сложной конструкцией плеча, которое обладает характерной пружинчатой формой.
Петли со встроенным амортизатором. Они регулируются по степени усилия амортизатора. Иначе говоря, закрывание дверцы может происходить с разной скоростью, подстраиваться под вес, размер фасада. Также вы получаете возможность выбирать между полным и частичным смягчением удара.
Петли с накладными доводчиками. Главное их достоинство: доводчик может быть куплен дополнительно, после чего установлен по усмотрению хозяев предмета мебели. Однако при этом необходимо помнить, что вид петли и ее производитель должны совпадать с характеристиками доводчика. Если фасад имеет три навеса, на один иногда ставят демпфер. Это делается в том случае, когда пара доводчиков хорошо справляется с задачей.

Отметим, что существуют разные накладные доводчики:

с креплением на чашку петли (амортизатор «SOFTECH R»);
с защелкиванием на чашку петли (амортизатор «WAVE»);
с защелкиванием на плече петли (амортизатор «SOFTPLUS»).

1. Демпферы (основные разновидности).

На самом деле, амортизаторы берут на себя часть задач доводчика, поглощая удар, за счет чего дверца закрывается более тихо. Тогда как полное закрытие дверцы происходит при помощи петли. Мы не можем не сказать о демпферах. Они не входят в сами петли, зато решают ту же задачу, что и накладные доводчики и амортизаторы. Иными словами, они поглощают удар дверцы о предмет мебели.

Существует две разновидности демпферов:

накладные – крепятся с внутренней стороны к боковой поверхности шкафа;
врезные – врезаются в торец стоевой, дна или крышки корпуса.

Также напомним про простой тип подобного устройства для гашения удара в виде силиконовой подкладки.

2. Материалы изготовления.

Если речь идет о качественной фурнитуре для мебели, то основным материалом для нее является холоднокатаная сталь. У петли может быть замок, который производят из прочного сплава цинка, меди и алюминия

Так как важно, чтобы петли лучше противостояли коррозии, применяют поверхностное латунирование. Мебельные петли могут покрывать эмалями под бронзу, хром, никель, золото – все это делается исключительно для большего декоративного эффекта.

Стоит сказать о ключевых элементах мебельной петли:

площадка для монтажа на корпус;
ответная планка с чашкой/накладкой на фасад;
подвижные шарниры с пружинным механизмом;
встроенный демпфер;
невстроенный амортизатор (в качестве дополнительной опции).

Назначение петли с доводчиками непосредственно сказывается на ее структуре, составе материалов. Когда требуется устройство для закрывания стеклянных дверей, отсутствует чаша петли, поэтому система работает за счет подвижных шарниров с пружинным механизмом. Также предусмотрена синтетическая накладка, так называемое «уплотнительное кольцо». Крупнейшие компании-изготовители мебельной фурнитуры выбирают только хорошую сталь повышенной прочности, за счет чего их изделия служат не один год.

Интересный вариант: вся кухня без углов

Идеальное решения для кухни, где есть маленькие дети. Больше не будет ссадин на голове и капель Валокордина в стакане!

Мало того, что отсутствие острых углов на кухне делает работу более продуктивной и простой, так это еще бережет людей. Не только маленьких, но и самих хозяев, поскольку нет-нет, но и взрослые ударяются об углы гарнитура. Конечно, самое больное — мизинцем.

В данном случае, имеется в виду не просто кухонных гарнитур без острых углов, но и:

барная стойка;
остров;
стол;
и даже табуретки!

Конечно, самый верх — убрать дверь и сделать закругленную стену, если она вообще в наличии.

Дополнить эту идею безопасности лучше продуманными ручками. Возможно, это будет система кухни без ручек «push-to-open», интегрированные ручки, которые представляют собой профиль сверху фасада или какой-то другой вариант. Главное — чтобы о них нельзя было сильно удариться или поцарапаться, то есть отдать предпочтение лучше пластиковым вариантам, нежели металлическим.

Разметка

Разметка – важный этап

Важным этапом в монтаже петель для мебели является подготовительный процесс, заключающийся в замерах, приготовлении заготовок

Ниже представлена подробное соотношение:

Дверь высотой от 2х до 2.5 метров и весом в 20 килограмм требует 5 петель.
Дверь высотой в 2 метра весом в 20 килограмм – достаточно 4х петель.
Если дверь от 1 до 1.5 метра и имеет вес в 15 килограмм – используем 3 крепежа.
Для двери до 1 метра с весом 9-10 килограмм нужно всего 2 крепежа.

В зависимости от параметров двери, определяется количество петель

Прежде чем установим приспособления на шкаф своими руками, отмеряем расстояние с помощью строительной рулетки, затем отмеряем уровень, чтобы было все ровно, а после очерчиваем замеры карандашом. Далее представлен алгоритм, который позволит все точно рассчитать, чтобы правильно установить:

для установки креплений нужно отмерить 2-2.2 см;
петли от торцов двери должны располагаться на расстоянии 7-12 см;
при двух креплениях нужно будет сначала отметить крайние точки, а затем предстоит проставить оставшиеся разметки.

Как выполнить установку петель

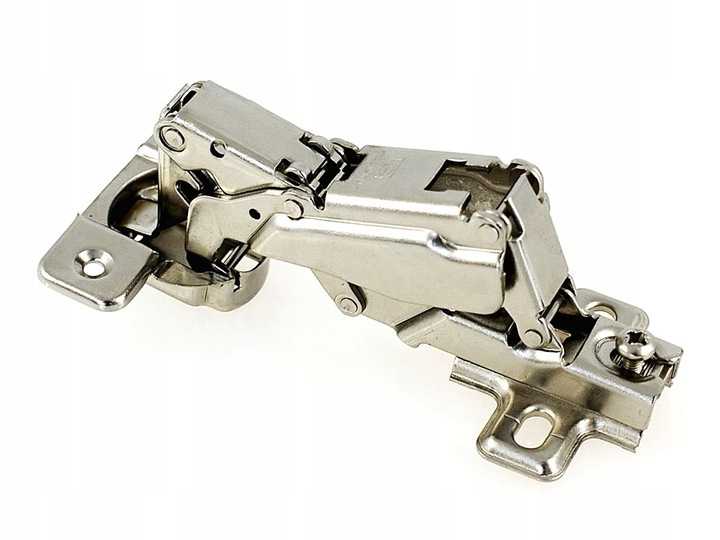

Угловая мебельная петля состоит из:

навески, оснащенной чашечкой, и корпуса с установочным пазом;
ответной планки.

Элементы, из которых состоит угловая мебельная петля

Навеска устанавливается на дверное полотно, а ответная планка – на корпус мебели.

Установка угловых петель производится по следующей схеме:

Разметка. В первую очередь определяется место установки петли на дверь. Оптимальным считается расстояние в 70-120 мм от краев фасада. При помощи карандаша и линейки отмечается область для установки чашки петли. Расстояние от центра чашечки до края дверцы должно составлять 20-22 мм.

Определение мест расположения чашек мебельной петли

При помощи дрели и специальной насадки производится сверление отверстия под чашечку. Глубина паза должна соответствовать толщине петли. Чаще всего достаточно проделать отверстие глубиной 12,5 мм.

Подготовка отверстия для установки чашки петли

На следующем этапе необходимо определить места расположения крепежных элементов навесной части петли. Для этого петля устанавливается в подготовленное отверстие и карандашом отмечаются места расположения крепежных элементов.

Определения месторасположения крепежных болтов

Процедуру разметки можно упростить, если при установке пользоваться специальным шаблоном.

Устройства для облегчения нанесения разметки при установке мебельной петли

При помощи дрели со сверлом, максимально подходящим по диаметру крепежным болтам, просверливаются отверстия для крепления.
Навесная часть петли устанавливается и крепится на дверной фасад.

Фиксация навесной части мебельной петли

Далее производится разметка места установки ответной планки. Для проведения этой операции необходимо приставить дверь шкафа к коробке и выровнять ее положение. При помощи карандаша отмечаются места крепления ответной планки.

Разметку места крепления ответной планки требуется проводить предельно внимательно с максимальной точностью. Любые отклонения от заданного расположения дверного полотна могут привести к ошибкам в установке петли.
