Выбираем доводчик для дверей со скользящей тягой

Регулировка доводчика двери в процессе эксплуатации

Устройство, смонтированное и отрегулированное правильно, гарантирует безупречную работу долгое время. Однако масло внутри механизма по-разному реагирует на смену погодных условий, а значит, и пружина будет сжиматься по-разному. Характеристики системы изменяются после холодов и иначе проявляются в летнюю жару. Это нормативные показатели, и регулировка доводчика двери возможна своими руками без вызова специалиста. Главное, вовремя это сделать и учесть некоторые нюансы:

• подробно изучить инструкции по доводчику, точно следуя каждому описанному шагу;
• винт № 1 провернуть против часовой стрелки на ½ оборота, чтобы отрегулировать вылет;
• винт № 2, повернутый на ¼ оборота по часовой стрелке, определяет скорость открывания;
• винт № 3 (боковой) определяет силу движения створки.

Причины регулировки

Любой механизм в результате длительной эксплуатации утрачивает свои первоначальные характеристики. Так и доводчик, отклоняясь от настроек, может закрывать створку очень медленно или с грохотом. Ремонт доводчика, проведённый вовремя, и регулировка его механизма позволят избежать в дальнейшем более серьёзных проблем. Причинами для корректировки работы устройства могут быть следующие события.

1. Профилактическую проверку работы всей системы необходимо производить 1-2 раза в год.
2. В преддверии низких зимних или высоких летних температур профилактика обязательна. При падении или подъёме температур масляный наполнитель изменяет свои свойства, и движение полотна зимой замедляется. В летнюю жару состав наполнителя, наоборот, разжижается и вызывает ускорение и удары створки о коробку. Проблемы можно избежать, своевременно отрегулировав механизм.
3. При возникновении сбоев корректировка работы механизма особенно нужна. Если замечены неисправности, следует провести осмотр и починить поломки.

Советы: как ослабить доводчик двери

Когда установленные настройки не нравятся пользователям, работу устройства корректируют дополнительно. Отрегулировать доводчик можно с помощью винтов. Если дверь двигается туго, и надо прилагать немалые усилия, винты следует ослабить, и полотно будет работать легко и мягко. Полное ослабление винта позволяет держать полотно открытым при необходимости.

Регулировка доводчиков

Устройство наиболее популярного дверного изделия

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

• Пассатижи.
• Ключи гаечные.
• Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Схема регулировки скорости закрывания двери

Работа доводчика аналогична работе автомобильного амортизатора.

Схема работы доводчика

При этом:

• Человек, прикладывая некоторое усилие, открывает дверь.
• Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
• Пружина взводится, и при освобождении начинает обратный ход.
• Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
• Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
• Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
• Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
• Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

Регулировка доводчика дверного

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Установка дохлопа

Регулировка дверного доводчика: видео и фото вам помогут

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винты регулировки хлопка и скорости

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Регулировка открывания двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Схема регулировку открытого положения двери

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

После этого:

• Двери остаются открытыми при их распахивании на нужный градус.
• В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

Фиксация двери в открытом положении

• Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
• При неполном распахивании, полотно перемещается в обычном режиме без задержек.
• Величина натяжения пружины устанавливается регулировочной гайкой.
• Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Отрегулированный дверной доводчик

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Принцип действия

Если интересно, как работают доводчики, следует знать, что в основе конструкции лежит пружина, но предусматриваются и вспомогательные элементы. Она накапливает механическую энергию, сжимаясь. Когда человек отпускает створку, пружина распрямляется. Кроме того, доводчики для входных дверей работают плавно. Такая возможность обеспечивается благодаря гидравлической системе.

Чтобы пружина распрямлялась плавно, используется масляный амортизатор. В конструкцию заложена система специальных клапанов, благодаря которой масло перетекает из камеры в камеру. Таким способом регулируется скорость работы установленного доводчика, а вместе с тем и скорость движения полотна. Благодаря достаточному уровню вязкости обеспечивается еще и бесшумное действие механизма.

Внутренняя конструкция

Узлы устройства:

• тяга — соединяет дверцу и короб доводчика, с помощью этого элемента передается усилие, которое прикладывает человек к двери, пытаясь ее открыть;
• поворотная ось;
• цилиндрический поршень, соединенный с пружиной, — узел приводится в движение благодаря шестеренке, которая, в свою очередь, зависит от положения поворотной оси;
• масляные клапаны, содержащие вязкую жидкость, посредством которой обеспечивается плавное движение конструкции;
• регулировочный винт — позволяет задавать мощность сжатия пружины;
• винт, ответственный за ограничение при открывании створки.

Принцип работы дверного доводчика основан на взаимодействии двух главных узлов: поршня с пружиной и системы клапанов. Остальные элементы являются вспомогательными в схеме и помогают обеспечить правильную регулировку механизма. Посредством винтов осуществляется контроль работы доводчика. Без этих элементов створка будет закрываться слишком медленно или, наоборот, быстро, а еще создаст шумовой эффект. Устройство доводчика двери, в частности рычажной тяги и корпуса, может быть разным, на основании этого конструкция подразделяется на группы.

Виды доводчиков

Но кроме классификации по вращательному моменту, немаловажную роль играет то, где прибор будет расположен. Поэтому их разделяют еще на 4 вида.

Верхние

Это самая распространенная группа и ее используют не только в общественных зданиях, но и в жилых помещениях. Рабочий корпус устанавливается как на саму дверь, так и на стену над ней. Расположение прибора зависит от его модели и дверной конструкции. В устройстве может быть использована любая тяга из двух (рычажная или скользящая). Так же там применимы все из доступных технологий. Прибор может иметь кулачковое или зубчатое исполнение.

Плюсы накладных доводчиков в том, что их просто установить и цена на прибор не высока. Также привлекает потребительская доступность устройства. Минусы в том, что оно выглядит громоздко и нередко портит вид не только дверной системы, но и всего дизайна помещения. Также многим не нравится, что для монтажа необходимо долбить стены.

Напольные

У таких моделей створка располагается прямо на оси, по которой происходит движение доводчика. Поскольку никаких внешних рычагов не используется, устройство полностью незаметно. Весь рабочий механизм прячется в полу. Широкое применение такие доводчики нашли в общественных местах. Их устанавливают в торговых центрах, кинотеатрах и в крупных офисах.

Единственным ограничением на использование является масса двери. Створка не должна весить больше трехсот килограмм. Поэтому нормальным местом работы такого доводчика являются внутренние пространства зданий, где можно устанавливать пластиковые или стеклянные полотна. Они больше всего подходят к такой конструкции.

Скрытые

Такие устройства, как и предыдущее, не бросаются в глаза. Но в отличии от напольных они расположены прямо на дверном полотне. Скрытый доводчик производится двух видов. Есть обычный механизм со скользящими стержнями, а еще для межкомнатных дверей выпускаются специальные петли.

В первом случае прибор мало чем отличается от простого навесного. Разве что своими размерами. Подобный доводчик миниатюрен и прячется в самом полотне двери. Или его можно расположить внутри дверной коробки. Тогда скользящий рычаг необходимо крепить к створке.

При монтаже придется выбирать паз или в полотне, или в лутке. Для многих это считается недостатком, поскольку установка доводчика усложняется. Также он не справиться с тяжелыми дверными конструкциями. Но в остальном прибор зарекомендовал себя положительно. Встраиваемый механизм имеет высокую прочность и способен прослужить долгие годы.

Петля-доводчик представляет собой миниатюрное устройство, спрятанное в внутри навеса. Такой прибор подходит только для легких межкомнатных дверей. С громоздкими конструкциями ему не совладать. Для его монтажа нет необходимости переделывать двери, поэтому его часто применяют для стеклянных полотен.

Он ничем не отличается от обычной петли и совершенно не бросается в глаза. Единственной проблемой при его установке является необходимость навешивания со строительным уровнем. Малейший перекос дверного полотна ощутимо затруднит работу такого доводчика.

Специализированные

Такие конструкции используются в раздвижных системах, а также для дверей-купе. У устройства стержневой тип, но размеры его значительно меньше обычных. Отличаются повышенным первоначальным усилием.

Размещаются обычно внутри дверного полотна. Но можно расположить их и в коробе. Для этого необходимо высверлить в элементах отверстия необходимого диаметра под корпус прибора.

В каких случаях необходима процедура?

Корректировка работы дверного доводчика является довольно простым делом. Настройку можно без проблем выполнить собственными руками. Стоит разобраться, в каких ситуациях может потребоваться регулировка параметров данного механизма. Первое, что необходимо запомнить – длительность бесперебойного функционирования всякого механизма напрямую базируется на качестве его техобслуживания в течение всего периода эксплуатации. Вследствие этого 1–2 раза в год требуется осуществлять обследование доводчика и устранять мелкие неисправности

В особенности это важно в период переходной смены сезонов

Летом и зимой условия климата колоссально разнятся. Большая часть доводчиков наполняется маслом, а как известно, всякая жидкость меняет свое состояние при изменении температуры окружающей среды. В частности, зимой масло принимает более густое состояние и ход дверного полотна становится более медленным. Летом все получается противоположно, поэтому требуется подготовить доводчик до требуемого уровня. Регулировка приспособления также нужна, если вы заприметили какие-то неисправности или вам просто не нравятся установленные настройки. Если устройство начало тормозить либо закрытие дверного полотна происходит чересчур жестко и быстро, скачками, долгое время не притягивается, все это можно попробовать откорректировать. Несколько сложнее складываются дела, когда приспособление вышло из строя, поскольку простая настройка будет уже неэффективной и понадобится выполнение ремонтных работ.

Виды доводчиков

Устанавливается механизм как с внутренней стороны двери, так и с наружной. Для наружной двери доводчик лучше установить внутри дома, так как из-за негативных погодных условий механизм может быстро выйти из строя.

Согласно стандартной схеме установки, доводчик крепится на полотно двери. Сам рычаг монтируется к дверной коробке. Установка также зависит от того, как расположены петли, как открывается дверь. Если дверь открывается вовнутрь, то рычаг крепится непосредственно к брусу дверной коробки, а сам механизм располагается на двери. Если дверь открывается вовне, то здесь все наоборот – рычаг монтируется на полотно двери, а механизм к притолоке.

Конструкция дверного доводчика на рычажной тяге

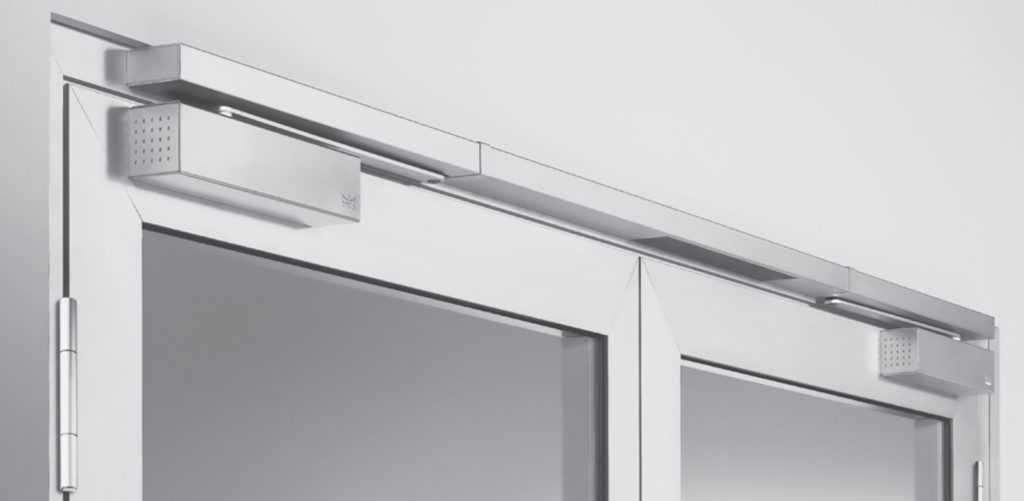

Наиболее популярный товар – механизм доводчика со скользящей тягой. Такие дверные изделия обладают привлекательным дизайном, который не нарушает гармонии общего интерьера помещения. Также данное устройство можно дополнить электромагнитным фиксатором и даже пожарным сигнализатором. Часто эти доводчики имеют эластичный ограничитель, который контролирует их работу, задавая определенный угол раскрытия двери. Существуют и универсальные модели. Они имеют скользящую канальную тягу, которая позволяет устанавливать механизм с обеих сторон двери.

Одним из главных условий покупки хорошего доводчика, является способность изделия осуществлять регулировку движения двери. Возможность подобной регулировки полностью зависит от момента инерции, создаваемого дверью. Существует даже стандарт, определяющий данный показатель: EN 1154.

Механизмы подобного рода по усилию, необходимому для их закрывания делятся на несколько классов – от 1 до 7 (EN1–EN7). Последние классы применяются в массивных входных дверях, первые – в межкомнатных, имеющих небольшую удельную массу.

Следует отметить, что существуют доводчики, конструкция которых предусматривает изменение усилия открывания двери. Класс таких доводчиков обозначается «плавающий», например, EN 1–3 или EN 4–6.

Отличаются дверные доводчики также по способу установки. Они бывают:

• накладные;
• напольные;
• рамные;
• скрытые.

Накладной способ установки подразумевает крепление механизма устройства поверх дверной коробки. Иногда он вставляется сразу в петли двери. Этот способ – самый простой. Напольный доводчик устанавливается заранее во время ремонта, и после завершения всех работ становится недоступным. Рамные отличаются от напольных лишь тем, что их крепление осуществляется к дверной раме.

Самый сложный способ установки – это скрытый. Здесь нужно иметь достаточно опыта, так как потребуется готовить полости с помощью фрезера. Часто накладной дверной доводчик сопровождается подробной инструкцией к установке. Если следовать четкому алгоритму действия, то проблем с установкой не возникнет. Однако, как бы просто это ни было, перед установкой нужно убедиться, что дверь находится в рабочем состоянии. Если есть проблемы или поломки, их нужно устранить.

Разновидности доводчиков

Принцип действия подобных приспособлений приблизительно одинаков. Главный их элемент – пружина. Когда створку открывают, она сжимается. Как только дверь отпустить, пружина возвращает его в первоначальное положение. Чтобы перемещение полотна происходило плавно, предусмотрен масляный амортизатор. За счет клапана он распределяется между двумя камерами. Когда дверь открывают, он перемещается в одну из них. При закрывании масло придерживает поршень, перетекает в другую камеру.

Из-за того, что вязкость вещества меняется, в зависимости от температуры, доводчики чувствительны к климатическим условиям. Для наружных конструкций нужно устанавливать морозоустойчивые модели с соответствующей смазкой.

Доводчики подразделяются на три типа:

1. Накладные. Технически такие изделия самые простые, из-за этого универсальные, наиболее распространенные. Их монтируют в верхней части дверной коробки и полотна. Механизм выполнен в виде системы из рычагов, они передают давление при открывании на пружину. Верхний доводчик для стеклянной двери легко устанавливать и регулировать. Накладные доводчики пригодятся для установки на любые, в том числе и самые тяжелые конструкции из стекла. Их хорошо монтировать, когда стеклянное полотно имеет каркас из металла, прозрачная вставка небольшой площади. Тогда доводчик можно закрепить на металлической части конструкции. Если дверь входная, то его монтируют с внутренней стороны, чтобы защитить от мороза и осадков, пыли.
2. Напольные. Такой тип доводчиков чаще монтируют на стеклянные двери в супермаркетах и других общественных учреждениях. В них нет рычагов, как в накладных механизмах. Напольный доводчик для стеклянных дверей имеет вал, который с одной стороны прикреплен к пружине, а с другой — как крепежная деталь, удерживает стеклянное полотно. Конструкция может удерживать створки массой до 300 кг. Если дверь тяжелая, то лучше устанавливать пару доводчиков (в полу и в верхней части), которые работают синхронно.
3. Скрытого монтажа. Самые приемлемые, поскольку невидимые. Но конструктивно они более «хитрые», имеют небольшой размер, их устанавливать довольно сложно. К тому же они способны выдержать только самые легкие перегородки из стекла. Из-за этого используются не так часто. Они могут быть со скользящим стержнем или в виде петли. Последние – это самые миниатюрные устройства.

Накладные доводчики дополнительно подразделяются на изделия с зубчатым механизмом и со стержнем скольжения. В первом случае передвижение створки происходит за счет рычага, соединенного с шестерней. Она перемещает поршень либо зубчатый штифт. Если конструкция снабжена стержнем скольжения, то на пружину оказывает воздействие кулачковый вал. Он регулирует работу открывающего и тормозящего поршня.

Для входных конструкций, которые монтируются с наружной стороны, важно, чтобы они были морозоустойчивыми. Также желательно, чтобы они имели антивандальный корпус, дабы хулиганы не смогли повредить механизм

Большинство таких моделей не теряют свою функциональность при температуре до -30 градусов.

Верхние

Другое название — навесные или накладные. Устанавливаются на верхней части дверной рамы. Одна часть конструкции крепится к раме, ответная — к дверному полотну.

В этом классе есть разновидности, отличающиеся по способу передачи усилия:

1. Рычажный механизм. Усилие сжимающейся пружины передается системе из двух железных рычагов. Такая конструкция надежна. У нее есть два недостатка: непривлекательный вид в закрытом положении из-за торчащих рычагов; вся конструкция нестойка к преднамеренному слому.
2. Параллельная тяга. Устройство похоже на рычажный тип, но схема компоновки рычагов содержит дополнительный кронштейн. В закрытом положении рычаги располагаются параллельно дверному полотну. Результат — конструкция малозаметна.
3. Скользящий канал. Усилие передается скользящей штанге, один конец которой жестко закреплен, а другой — движется в закрытом канале. У такого варианта нет выступающих частей, что делает его малозаметным и стойким к повреждениям.

Напольные

Крепятся к полу, частично утапливаются в него. Есть варианты, мало отличающиеся от верхних моделей, только закрепленные внизу. Но наибольшее распространение получили безрычажные конструкции с нижней петлей, закрепленной на оси доводчика. Механизмы напольного типа обычно устанавливают для стеклянных створок, открывающихся в обе стороны. В помещениях с повышенными требованиями к эстетике напольный вариант незаменим.

Пошаговая инструкция по регулировке

Для примера мы рассмотрим только одну модель механизмов. Изучив алгоритм работ, вы сможете регулировать и другие виды, принципиальной разницы по устройству они не имеют, отличия носят только внешний характер.

Шаг 1. Снимите декоративную крышку корпуса. Она фиксируется защелками, для освобождения достаточно потянуть на себя.

Крышка доводчика снимается одним движением

Шаг 2. Отрегулируйте длинную тягу, она должна располагаться строго параллельно каналу. Регулировка делается в несколько этапов.

1. На один-два оборота ослабьте винт крепления тяги. Он расположен в нижней части корпуса, крепеж откручивается шестигранным ключом.

   Винт крепления находится в нижней части доводчика

2. Нажмите на него, тяга поднимется над корпусом. Максимальная высота не может превышать 14 мм, в противном случае увеличиваются сгибающие усилия, шлицевая часть выпадает из зацепления. Устройство не рассчитано на длительную работу с критическими нагрузками, соблюдайте рекомендацию по высоте.

   При нажатии на винт тяга поднимается

3. Проверьте положение тяги, она должна располагаться параллельно к плоскости канала. Если все в норме, то сильно закрутите нижний винт фиксации положения.

   Нужно убедиться, что тяга расположена параллельно каналу

Шаг 3. Прикрепите тягу к скользящему каналу. Ее надо нажать, повернуть на 8°, а вырез зацепить за технологический выступ. Шестигранным ключом закрутите винт фиксации. Проверьте функциональность дверей — если они с большой силой ударяются о коробку, то надо заняться дополнительной регулировкой.

Порядок крепления тяги к скользящему каналу

Шаг 4. Отрегулируйте скорость закрывания полотна. Это делается винтом «С», при его закручивании/откручивании изменяется пропускная способность отверстия. В нижней части винта есть клапан, который регулирует степень перекрытия отверстия. Добейтесь нужной для вас скорости, регулировки придется делать несколько раз для достижения требуемого эффекта.

Винт регулировки скорости закрывания двери

Шаг 5. При помощи клапана «L» настройте скорость закрывания перед касанием коробки. Этот параметр устраняет громкие хлопки полотна, уменьшает нагрузи на замок, увеличивает срок эксплуатации элементов. Конечная скорость закрывания должны быть примерно в два раза меньше основной.

Регулировка винта «L»

Шаг 6. Усилие для открывания регулируется нижним клапаном «В». Этот так называемый тормоз, не позволяет открывать двери сквознякам, животным, маленьким детям. Еще одна задача тормоза – ограничивать максимальное открытие, не допускать резких ударных нагрузок на механизм.

Винт «В» регулирует усилие открывания двери

Шаг 7. Современные устройства имеют очень важную функцию – задержку закрывания. Двери некоторое время остаются в открытом положении, за это время в помещение попадают люди на инвалидных колясках, спокойно заходят родители с маленькими детьми и детскими колясками, пожилые. Функция регулируется клапаном «D». Добейтесь требуемой задержки закрывания путем изменения размера проходного отверстия. Чем меньше его площадь, тем меньше масла оно пропускает, тем больше по времени задержка.

Интервал закрывания двери регулируется винтом «D»

Шаг 8. Отрегулируйте усилие закрывания. Дело в том, что довольно часто при закрывании полотна доводчиком дверной замок не защелкивается.

В процессе регулировки нужно несколько раз открыть и закрыть дверь, чтобы добиться оптимального хода

Усилие закрывания регулируется при помощи большой пружины, она сжимается специальным винтом.

Винт в боковой части доводчика регулирует усилие закрывания

Еще раз проверьте все регулировки. Если вы полностью удовлетворены работой доводчика, то установите на место декоративную защитную крышку механизма. При соблюдении правил эксплуатации доводчик длительное время работает в выставленных режимах.

После завершения регулировки крышка устанавливается на место

Во время регулировки никогда не откручивайте полностью винты. Как вы уже знаете, емкость механизма заправлена маслом, при выкручивании винтов оно оттуда вытечет. Заправить масло самостоятельно без воздуха очень сложно. А если будет воздух, то работа доводчика станет непредсказуемой. Двери то беспричинно замедляются, то ускоряются, каждый раз алгоритм движений меняется. Простые регулировки ситуацию не исправляют.

Регулировка усилия дверного доводчика
