Типы и виды доводчиков, как правильно выбрать, способы установки и регулировки своими руками

Фиксаторы открытого положения, ограничители угла открывания

Магнитный фиксатор двери

Широкая категории фиксаторов как по внешнему виду, так и по способу крепления и принципу действия. Полезно иметь их дома, так как периодически возникают ситуации, когда нужно временно застопорить дверь в открытом положении для проноса вещей или проветривания. В общественных помещениях с активной посещаемостью такие аксессуары незаменимы.

Еще одна разновидность магнитных фиксаторов

Напольные (настенные) фиксаторы

Распространённые и простые в монтаже виды ограничителя. Отличаются простотой монтажа и использования, невысокой стоимостью и долговременной надёжностью. Такие устройства могут быть как стационарные, так и переносные:

  • Мобильные. Надеваются на нижнюю часть створки, распахнутой в нужном положении, или просто подкладываются под неё. Выполняют роль клина и служат для фиксации двери в нужном положении. Многообразие форм и расцветок позволяет превратить это простейшее устройство в оригинальную и стильную деталь интерьера.
  • Стационарные. Крепятся к полу или стене и препятствуют полному открыванию двери. Изготавливаются из металлических сплавов: нержавеющей стали, меди, латуни.
  • Магнитные (автостоп). Являются вариантом стационарного ограничителя, дополненного магнитной пластиной, которая крепится на полотно двери на том же уровне, что и напольная зафиксированная часть. При соприкосновении двух частей происходит надёжная фиксация створки в стабильном положении. Аналогичный магнитный ограничитель может крепится не только на пол, но и на стену.

Надверный фиксатор СТН-0960

Фиксатор-упор крепится на нижней части створки и позволяет временно зафиксировать полотно в открытом или полуоткрытом положении. Выпускается  в различных цветовых исполнениях, подходит для установки на деревянные, алюминиевые, пластиковые двери любого назначения.

Дизайнерские варианты

Не стоит забывать о способе украсить вашу квартиру – необычном дизайне, выделяющем межкомнатный фиксатор в интерьере. Фиксатор в виде подковы, мышки, лапки, а также интересных и забавных моделей способствуют созданию уюта. Симпатичные петушки, собачки и коты, лягушата и птички вызывают веселое настроение, к тому же эти дорстоперы (от английских слов «door» – дверь, «stop» останавливать) имеют замечательные мобильные качества – дверь можно удерживать с их помощью в любой степени открытости.

На вид игрушки пластичные, сшиты из кожи и текстиля, но внутри держателей находится утяжеляющий состав, песочная смесь. Существуют разнообразные варианты по весу, начиная с одного килограмма, которые с места не сдвигаются. Модель приобретают в зависимости от массивности дверных блоков. Прикреплять или завинчивать на полу, использовать магниты для фиксации мягких игрушек-стопперов нужды нет, они отлично держатся на полу.

В следующем видео вас ждет обзор 10 оригинальных стопперов для дверей.

Регулировка

После того как доводчик будет установлен, его необходимо отрегулировать. Способ настройки зависит от расположения регулировочных винтов, которые могут располагаться как с торца корпуса, так и внутри него. Обычно винты обозначаются цифрами 1 и 2, где «единица» отвечает за изменение угла открытия двери относительно короба, который может достигать 180 градусов, а «двойка» – за скорость, с которой дверь будет закрываться. Первым настраивается угол открытия. Для этого устанавливают нужное значение, которое может варьироваться от 90 до 180 градусов, после чего переходят к регулированию скорости движения полотна.

Её производят таким образом: дверь открывают на максимально возможный угол, который только что был задан, и отпускают. В это время начинают подкручивать второй винт, добиваясь плавного хода и стабильного закрывания. Обычно механизм очень чутко реагирует на изменение положения регулировочных винтов, после поворота которого всего лишь на четверть полотно начинает закрываться предельно замедленно. Некоторые доводчики имеют функцию фиксации двери, поэтому при регулировке таких моделей необходимо будет настроить точку срабатывания фиксации при открытой двери.

Установка ограничителей

Фиксатор замка двери, как и стопор, либо ограничитель достаточно просто установить самостоятельно. Для этого понадобится нехитрый набор инструментов – рулетка, дрель, простой карандаш, отвертка и саморезы.

Упрощает процедуру тот факт, что абсолютное большинство фиксаторов и ограничителей уже подготовлены для крепления, в них есть соответствующие отверстия для саморезов, остается лишь закрепить их путем привинчивания к поверхности.

Фиксатор двери в открытом положении очень просто устанавливается, необходимо осуществить лишь несколько действий. В первую очередь определяется место, куда будет устанавливаться механизм. Следует учитывать, что на двери, как правило, есть ручка, поэтому непосредственно к стене устанавливать ограничитель не следует, отступите немного места.

Затем с помощью карандаша отмечается место для крепления. Потом дрелью просверливаются отверстия для саморезов, которые впоследствии ввинчиваются в стопорный механизм. Если все сделано правильно, установка не займет ни большого количества времени, ни усилий. Настенный ограничитель устанавливается точно так же и его монтаж проблем не вызывает.

Какой выбрать механизм – решать конечному потребителю. Шариковый фиксатор для межкомнатной или входной двери, либо ограничитель на магните, а возможно и более простое устройство, фиксирующееся с помощью щеколды.

В зависимости от дизайна в квартире или доме и поставленной задачи, фиксатор замка двери легко выбрать, установив именно тот вариант, который необходим. При помощи простейших инструментов такие механизмы легко устанавливаются в любом помещении и решают повседневные житейские задачи любого человека.

Монтаж

В зависимости от производителя и модели монтаж доводчика может иметь незначительные отличия. Поэтому перед началом работ нужно изучить инструкцию и придерживаться этих рекомендаций. В комплект входят все необходимые крепежные элементы.

Сначала крепится рычаг и монтируется доводчик. Жесткий рычаг надевается на специальный выступ в нижней части корпуса и затягивается винтом с гайкой. Для предупреждения раскручивания ее покрывают стопорящей жидкостью или краской. Регулируемая штанга устанавливается отдельно. После регулировки длины тяга и рычаг соединяются при полностью закрытой двери. Для этого достаточно свести их вместе и придавить пальцами до щелчка.

Встраивается на место заглушка и проверяется работоспособность. Створка должна плавно открываться-закрываться, без рывков и чрезмерных усилий. При этом не должно быть посторонних звуков типа скрежета или постукивания, дверь не должна скрипеть.

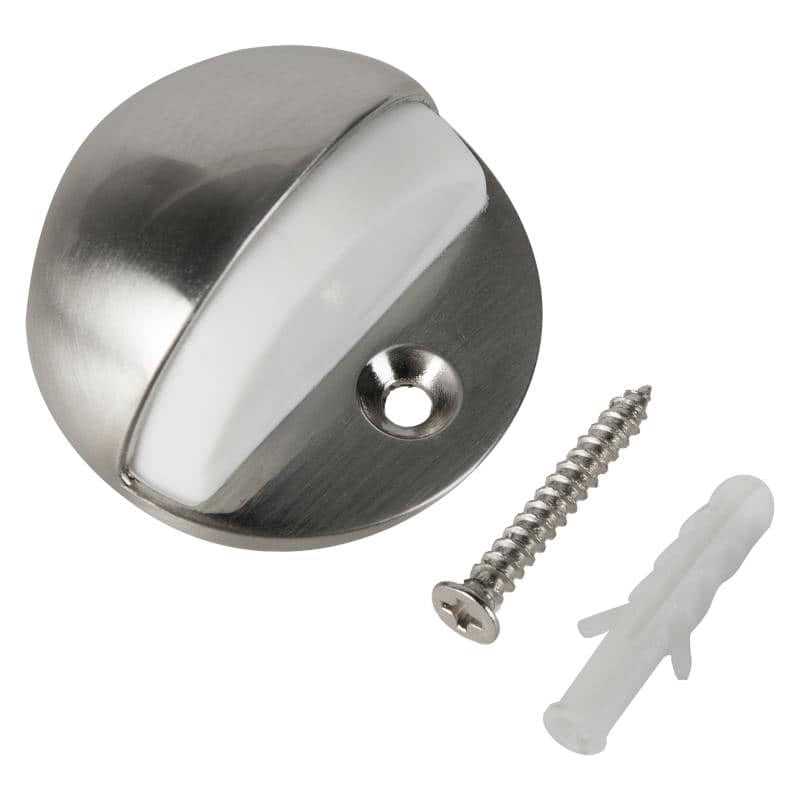

Монтаж напольного ограничителя

Приспособления для ограничения движения двери, монтируемые на половое основание, бывают мягкие и жесткие. При соприкосновении с мягким изделием полотно отталкивается в обратную сторону без каких-либо повреждений.

Производители предлагают самоклеющийся напольный ограничитель для деревянной межкомнатной или пластиковой балконной двери.

При установке жесткого стопора дверь должна открываться плавно, так как при сильных ударах о твердый упор материал полотна будет деформироваться.

Инструменты, необходимые для выполнения монтажных работ:

  • Простой карандаш;
  • Шуруповерт (отвертка);
  • Перфоратор;
  • Шурупы и дюбеля (чаще всего они входят в комплект поставки фурнитуры).

Последовательность установки ограничителя дверей на пол:

Выбор места монтажа ограничивающего приспособления. Для этого необходимо открыть полотно, зафиксировать его в нескольких сантиметрах от стеновой плоскости. При этом дверная ручка также не должна соприкасаться со стеной. Если дверной блок размещен в проеме проходного помещения, через которое часто ходят люди, рекомендуется монтировать стопор максимально близко к стене, насколько это возможно;
Напольный ограничитель необходимо закреплять ближе к краю или примерно посередине межкомнатной двери. Если приспособление разместить близко к косяку дверного блока, то при ударе полотна на петли будет передаваться высокая нагрузка, соответственно они быстро выйдут из строя

Важно, чтобы ограничитель не мешался под ногами, так как, ударившись об него, можно сломать палец;
После выбора месторасположения элемента фурнитуры на половое основание наносится разметка простым карандашом. Двери закрывают;
С помощью перфоратора сверлят 2 отверстия: для штифта и дюбеля;
В одно из сделанных отверстий вставляют дюбель и устанавливают ограничитель. Необходимо следить за тем, чтобы во второе отверстие попал штифт;
Через упор в дюбель вкручивают шуруп;
Открывают дверь для проверки правильной фиксации ограничивающего устройства.

Необходимо следить за тем, чтобы во второе отверстие попал штифт;
Через упор в дюбель вкручивают шуруп;
Открывают дверь для проверки правильной фиксации ограничивающего устройства.

Не рекомендуется устанавливать ограничитель открытия двери на пол, если в помещении ламинированное покрытие. Упор привяжет ламинат к половому основанию, а при температурных перепадах и изменениях влажности может произойти вздутие материала или расхождение соединительных швов.

Что это такое?

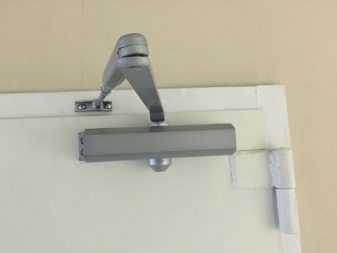

Доводчик – это приспособление, которое обеспечивает самостоятельное закрывание дверей

Такое устройство является довольно важной частью входов-выходов в помещении с большой проходимостью людей. При пожаре, находясь в состоянии паники, толпа движется вперед, оставляя двери нараспашку

Доводчик в данном случае поможет ей закрыться самостоятельно. Тем самым препятствуя дальнейшему распространению огня в соседние помещения и на другие этажи.

В повседневном пользовании конструкция упрощает эксплуатацию дверей. Особенно удобны доводчики на подъездных входах. Благодаря им проход в подъезд всегда будет закрыт, а значит, ни мороз, ни горячий воздух, ни сквозняк не проникнут вовнутрь.

Разновидности доводчиков

Перед покупкой приспособления важно определить место его установки. По способу монтажа различают доводчики:

Верхние. Самый распространенный тип. Корпус располагают над дверью или на полотне. По строению тяги бывают механизмы:со скользящим стержнем. Основной элемент – кулачковый сердцеобразный вал.
с зубчатой системой. В них рычаг взаимодействует с шестерёнкой.

Напольные. Надёжные невидимые модели

Подходят для точек расположения, где важно соблюсти дизайн двери.

Скрытые или внутренние. Их делят на образцы:со скользящей ножкой

Миниатюрные пружинные модели, которые легко помещаются в полости створки
петли-доводчики. Система полностью помещена в петельную основу.

Расчет ящиков под направляющие blum

Здравствуйте дорогие друзья.

Мы с вами уже говорили о тандемах Blum.

В этой статье предлагаю рассмотреть расчет выдвижных ящиков под них.

Если вы читали статью об этой выдвижной системе, то, наверное, уже знаете, что ящики для нее проектируются и собираются совсем не так, как для других направляющих (тех же «телескопов»).

Высота их боковых (дя2) и фронтальных (дя1) деталей – разная, и дно, которое немного смещено относительно низа – из ДСП.


В результате этого, по бокам такого ящика получаются выступы, между которыми и должны находиться сами направляющие (в установленном варианте).

Размер такого выступа должен быть в пределах 13-ти миллиметров.

Итак, давайте рассмотрим расчет на конкретном примере (так будет более понятно).

Все величины, предложенные в дальнейшем, будут измеряться в миллиметрах.

Например, нам нужно рассчитать выдвижной ящик на короб, шириной 550, глубиной 460, под верхний фасад, высота которого равна 150.

Сначала рассчитаем размеры деталей по ширине (глубине).

Для того, чтобы узнать ширину фронтальных деталей (дя1), нужно от размера корпусной планки короба отнять 42.

В данном случае, ширина корпусной планки короба (шириной 550) будет равна:

550-32=518

Теперь, отнимаем от этой величины 42, и получим ширину (дя1):

518-42=476

Дальше, глубина детали (дя2) зависит от размера направляющей.

Так как глубина короба, в который мы проектируем ящик, равна 460, то направляющая для него подойдет на 450.

Чтобы узнать размер (дя2), нужно от размера направляющей (450) отнять 10:

450-10=440

Теперь нужно определиться с размерами деталей ящика по высоте.

В собранном состоянии, направляющие тандемов выступают вниз на 15 под ящиком (смотрите рисунок ниже).


Это нужно учесть при выборе высоты.

Итак, если мы возьмем высоту ящика (а, если быть точнее – то это будет высота деталей (дя2)) равную 100, и предположим, что снизу направляющих еще должен быть зазор, равный 10, то, прикинем, сколько свободного пространства останется на перекрытие корпусных планок сверху:

150-100-15-10=25, где 150 – высота фасада, 100 – высота ящика, 15 – выступ системы снизу, 10 – свободный зазор.


Отлично.

Перекрываются корпусные планки и еще остается нормальный зазор.

Ну а высота (дя1) определяется с учетом того, что дно ящика сделано из ДСП, и оно должно быть смещено относительно деталей (дя2) на 13:

100-13-16=71

Ну, и наконец, высчитаем размеры самого дна.

Ширина дна будет равна ширине детали (дя1), то есть 476

Глубина будет равна размеру детали (дя2), то есть 440.

Итак, теперь можно записать деталировку:

  • дя1 – 71х476 (2шт)
  • дя2 – 100х440 (2шт)
  • дно – 440х476

Но это еще не все.

С заднего края этого ящика нужно сделать два отверстия диаметром 6мм, по размерам, указанным на рисунки ниже.


Благодаря этим отверстиям, выдвижная система фиксирует ящик.

О том, как сделать разметку короба под установку тандемов, мы поговорим в отдельной статье.

А на этом, наверное все, до новых встреч!

Инструкция установки доводящего механизма

При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.

Техника монтажа всех видов доводящих конструкций практически ничем не отличается.

Определение схемы монтажа

В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:

  • Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;
  • Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
  • Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.

Использование шаблона

В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.

При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.

Выполнение монтажа

Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.

Порядок выполнения монтажа механизма:

Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.

На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.

Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.

Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.

На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.

Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.

Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.

Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:

Особенности нестандартной установки

В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.

При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.

Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.
