Установка доводчика на металлическую дверь

Установка доводчика на металлическую дверь производится, исходя из мощности устройства, веса и размера входной двери. Чем массивнее, тяжелее будет дверь из металла или дерева, тем мощнее должен быть доводчик. И наоборот. Для легкого дверного полотна можно подобрать простейшую модель. Если дверь обладает очень большим весом, можно даже рассмотреть вопрос об установке двух доводчиков. Мощность дверных доводчиков определяется их классом, чем выше категория – тем мощнее устройство. Исходя из этой классификации, наш мастер установит для бронированной металлической двери доводчик высочайшего класса, а для пластиковой межкомнатной двери – низшего. При установке доводчика необходимо брать в расчет диапазон температур, при котором устройство будет эксплуатироваться. У нас в продаже можно приобрести модели, способные корректно функционировать даже при экстремальных температурах, сильном морозе или жаре.

Виды уличных доводчиков

Перед покупкой может логично встать вопрос выбора типа конструкции. Чтобы верно ответить на вопрос, нужно полностью разобраться в особенностях каждого типа.

Разновидности доводчиков

Пружинные

Пружинный механизм – самый старый из представленных, тем не менее до сих пор является актуальным. Особенностью данного механизма можно считать простоту конструкции, а также его надежность.

Роль возвращающего механизма выполняет обычная пружина

Устройство работы

Конструкция сего чуда техники проста: в специальный корпус, заполненный маслом, помещены основные составляющие, а именно:

  • поршень;
  • пружина;
  • шестеренка;
  • регулировочные клапаны.

Схема пружинного доводчика

Снаружи корпуса закреплена гайка, с помощью которой можно регулировать уровень открытия двери, и складной рычаг. Последний, складываясь, передает импульс пружине. Дверь закрывается за счет распрямления пружины.

Электрические

Электрические доводчики достаточно надежны и удобны в использовании. Их особенностью является огромная функциональность. Выбрав подобный тип доводчиков, человек сможет открывать дверь простым нажатием клавиши.

Электрическая разновидность устройства

Подобная опция полезна людям преклонного возраста, детям, людям с ограниченными возможностями, в конце концов, это просто удобная функция, позволяющая открывать ворота гостям, не выходя из дома.

Устройство работы

Работа данного механизма основана на небольшом электродвигателе. Аппарат обеспечивает не только автоматическое закрытие двери, но и ее открытие.

Схема установки и устройства механизма

Гидравлические

Третий тип – гидравлический. Его главным достоинством является возможность отрегулировать устройство под себя. Можно выставить скорость закрытия калитки, силу, с которой она закрывается, а возможность изменять свободный ход позволяет регулировать плотность закрытия двери.

Гидравлический вариант механизма

Также очевидным плюсом конструкции является легкость установки. Для монтажа гидравлического доводчика не потребуется каких-либо специальных знаний.

Несмотря на очевидные плюсы, гидравлическую конструкцию не стоит использовать на улице по причине возможности поломки даже при легком морозе.

Устройство работы

Принцип работы очень схож с пружинным. Единственное различие – применение принципа гидравлики.

Эскиз установки и работы гидравлического устройства

Пневматические

Самым надежным и износостойким является уличный пневматический доводчик калиток. Он рассчитан на долгое использование в жестких условиях. Выделяется следующими особенностями:

  • повышенной морозостойкостью: выдерживает температуру от −50 до +50 градусов Цельсия;
  • большим углом открытия: до 160 градусов;
  • возможностью горизонтальной и вертикальной установки;
  • материалом: большинство пневматических моделей выполнено из нержавеющей стали.

Пневматическая модель

Устройство работы

Пневматический доводчик устроен довольно просто, но эффективно. Как в большинстве конструкций, в пневматической используется пружина. Корпус механизма состоит из двух полостей: первая наполнена воздухом, вторая пуста. При открытии двери пружина сжимается, пропуская воздух из одной полости в другую.

Принцип работы основан на циркуляции воздуха

После того как дверь перестают держать, быстро прийти в исходное положение пружине мешает перешедший в иную полость воздух. В итоге дверь закрывается плавно, бесшумно, плотно.

Обслуживание

Основные правила обслуживания и ухода за устройством сводятся к следующему:

  • Если есть препятствия для нормальной работы доводчика, их следует устранить;
  • Калитку с доводчиком нельзя долго оставлять открытой, так как это приводит к износу механизма;
  • Из-за сезонных колебаний температуры уличные доводчики необходимо регулировать два раза в год;
  • Все трущиеся и вращающиеся детали следует регулярно смазывать специальными смазками.

Процесс обслуживания доводчика для калитки

Чтобы механизм служил долго и качественно, его следует эксплуатировать в строгом соответствии с рекомендациями производителя. Своевременное обслуживание также значительно улучшит длительность эксплуатации доводчика.

Виды доводчиков и способы их установки

Рассмотрим все виды дверных доводчиков:

  1. Стандартный доводчик. Характеризуется верхней установкой. Существует два метода такой установки. В первом – монтируем доводчик на дверную коробку, к полотну крепим рычаг. Во втором – доводчик крепим на полотно, рычаг к дверной коробке. Доводчик крепится по направлению открытия двери:
  • от себя – на коробку;
  • на себя – на дверное полотно.

Третий вариант заключается в установке доводчика на дверное полотно, а рычаг монтируем специальной пластиной к коробке.

  1. Напольный доводчик. Используется для установки дверей, в которых петли не предусмотрены. Монтаж этого вида доводчика осуществляется в самом полу, в приготовленном заранее углублении. По такому же принципу производится крепеж верхней части двери. Сравниваем их по уровню, несовпадение сулит быструю поломку.
  2. Встраиваемые доводчики со скрытой установкой. Представлены петлями-доводчиками, монтируются по принципу обычных навесов, скрытые доводчики верхнего монтажа, нуждаются во врезке в дверное полотно. Это не составит особого труда, устанавливать механизм нужно в два паза: в верхней и нижней части дверной коробки. Важным моментом будет размер ширины зазора, между дверной коробкой и полотном.

Прежде чем рассмотреть, как установить доводчик на пластиковую дверь, мы разобрались с их видами. Самым распространенным является верхний доводчик, его и будем разбирать в дальнейшем.

Классификация дверных доводчиков

Наиболее важным для потребителя является возможность доводчика регулировать движение двери. Последнее будет зависеть от массы изделия и его ширины, то есть – от момента инерции. Этот показатель определяется стандартом EN 1154. Устройства по усилию закрывания разделяются на семь классов – EN1–EN7. Первые предназначены для самых легких межкомнатных конструкций, последние – для стальных входных.

Вторая важная техническая характеристика устройства – передача вращающего момента.

Рычажный или коленный – рычаг представляет собой две соединенные оси, которые при отрывании створки сгибаются в колене. Шарнирная тяга отличается механической прочностью и долговечностью, но недостаточно защищена. Рычаг монтируется на дверную раму и полотно и полностью доступен, почему часто становится жертвой хулиганских действий. На фото – вариант с рычажной передачей.

  • Устройство со скользящим каналом – свободный конец рычага при открывании перемещается вдоль канала. Рычаг в этом случае малодоступен, однако работа самого устройство требует большего усилия. Для доводчика этого типа используется кулачковый механизм, так как последний обеспечивает лучшую передачу момента.
  • Напольные – устройство монтируется в пол и недоступно. При двустороннем открывании створка устанавливается на шпиндель доводчика. При одностороннем – размещается рядом с полотном. Выбрать такой вариант рекомендуется для магазинов.

Рамные – действует аналогично напольному, но крепятся непосредственно к дверной раму.

К техническим характеристикам приборов относится и способ монтажа.

  • Накладной – применяется чаще всего для установки устройства с шарнирной тягой. Если в первоначальном проекте монтаж доводчика не предусматривался, то этот вариант является единственным. На фото – образец накладной установки.
  • Скрытый в раму – характерен для рамных устройств и приборов со скользящим каналом.
  • Скрытый в пол – напольные версии.
  • Скрытый в дверь – применяется для рамных доводчиков. На фото демонстрируется образец.

Три последних метода обеспечивают защиту от действий вандалов. На фото – образец скрытого монтажа в раму.

Как выбрать доводчик

Первое на что следует обращать внимание – это масса и размер двери. Необходимый класс мощности можно определить в соответствующей таблице, часто прилагаемой к инструкции

  • Вес изделия – чем больше масса створки, тем более мощный доводчик понадобится.
  • При недостаточном усилии закрывания разрешается установка двух одновременно действующих устройств.
  • При ширине створки более, чем 1600 мм, доводчик использовать нельзя.

К важным для пользователя характеристикам относятся и другие параметры.

  • Скорость закрывания – определенного числового значения у показателя нет. Определяется она условно, с помощью визуальных наблюдений. Для противопожарной двери этот показатель должен быть максимальным, а в случае, если доводчик устанавливается в частном доме, где проживают дети или пожилые люди, скорость должна быть небольшой.
  • Скорость захлопывания – время прохождения последней части траектории. Имеет значение, если используется защелкивающийся замок.

Торможение открывания – прибор с такой функцией рекомендуется выбрать для публичных учреждений, где часть посетителей пытается открыть дверь, прилагая чрезмерное усилие, тем самым провоцируя возможность удара об стену и повреждение полотна и самого устройства

Функция ограничивает усилие, не позволяя действовать слишком резко.
Задержка закрывания – важность этого момента индивидуальна. С одной стороны, замедление закрытия нежелательно в период холодов, с другой – представляет удобство в ситуации, когда у пользователя заняты руки – покупками, например.
Фиксация открытой створки – является обязательной для медицинских учреждений

Функция позволяет удерживать дверь открытой во время перемещения грузов или пациентов на носилках.

В современных моделях устройства перечисленные функции довольно часто являются регулируемыми, что, конечно, увеличивает стоимость изделия. Инструкция, представленная на видео, поможет выбрать устройство.

Ремонт доводчика двери своими руками

Интенсивная ежедневная работа доводчика приводит иногда к необходимости проведения ремонтных работ. Своими руками отремонтировать доводчик не представляет никакой сложности, нужно только соблюдать инструкцию по эксплуатации.

Сначала следует проверить дверное полотно – перекосы и провисания необходимо устранить. Собственными силами можно устранить две неисправности дверного доводчика:

Разгерметизация корпуса – характеризуется вытеканием рабочей жидкости (масла). Особенно часто такая аварийная ситуация возникает зимой. При небольших трещинах цилиндра можно попробовать заделать отверстие, что продлит срок эксплуатации механизма. Если повреждение цилиндра значительные – собственными силами справиться не удастся, нужно менять весь механизм закрывания двери.

Повреждение рычажного узла – чаще всего выходит из строя штанга. Эта деталь доступна для визуального осмотра, ее можно укрепить сваркой, а при необходимости провести замену детали, подобрав идентичную штангу и подходящий крепеж.

Установка на входную дверь

На двери, выходящей на улицу, следует зафиксировать доводчик изнутри. Так он будет защищен от воздействия атмосферных осадков и перепадов температур. Если такой возможности нет, то следует приобрести мощный морозостойкий механизм и устанавливать его там, где удобно.

На воротах и снаружи уличных дверей устанавливаются морозостойкие модели доводчиков

Совет. Если дверь открывает внутрь (на себя) то аксессуар фиксируют на верхнюю часть створки со стороны петель. Если наружу (от себя), то механизм монтируют на коробку, а его рычаг – на дверную створку.

Пошаговая инструкция:

  1. Приобрести механизм, соответствующий весу и ширине вашей двери.
  2. Выбрать тип монтажа.
  3. С помощью монтажной схемы, их комплекта разметить места крепления. Для этого шаблон нужно приложить к двери или приклеить скотчем и через него отметить нужные точки.
  4. Просверлить дрелью отверстия в полотне и в раме.
  5. Зафиксировать корпус устройства и рычаг саморезами.
  6. Соединить основную и ответную часть рычага винтом из комплекта.
  7. Отрегулировать рычаг по длине. Он должен быть перпендикулярен закрытой створке.

После установки следует приступить к регулировке дверного доводчика.

Доводчики необходимо выбирать с гарантийным обслуживанием

Правила пользования

  • не фиксируйте дверь в открытом положении кирпичом, и не позволяйте детям играть с дверью. Все это приводит к преждевременной поломке механизма. Двери с рычажными механизмами фиксируются подпружинным стопором;
  • также вредны «ручные дозакрывания». Чтобы их избежать, отрегулируйте скорость закрывания – быстро, но мягко;
  • регулируйте и смазывайте движущиеся части дважды в год;
  • если дверное полотно тяжелое или его регулярно толкают с усилием и оно может отлететь от опоры – нужна функция затормаживания обратного хода;
  • регулярно осматривайте кожух – он должен быть целым и не пропускать влагу к механизму.

Виды стопперов

Все дверные упоры можно поделить на три отдельные группы:

Каждая из этих групп в свою очередь делится на:

  • фиксаторы – фиксируют дверь в открытом положении;
  • ограничители – ограничивают угол открытия створки.

Стоппер также различается по принципу действия. Они могут быть:

  • магнитными;
  • простыми;
  • механическими.

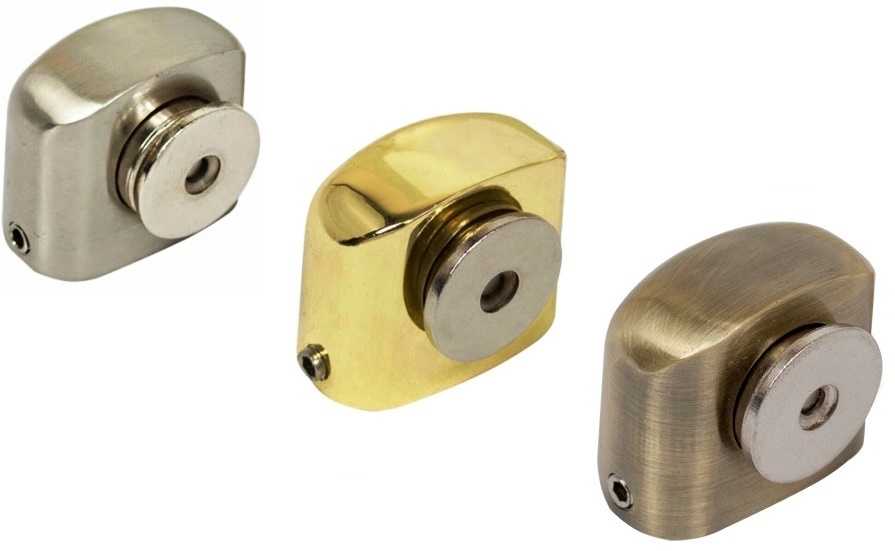

Дверной магнитный упор представляет собой фиксатор для двери с магнитом. На полотно внизу крепится металлическая пластина, которая притягивается к стопперу и обеспечивает открытое положение створки. Простые упоры мягко ограничивают угол открывания двери, для этого применяется резиновый уплотнитель. Механические удерживают дверь открытой при помощи специального фиксирующего механизма.

Внешний вид стоппера может быть самым разным, поэтому этот дверной аксессуар помимо своего прямого назначения может выполнять декоративную функцию.

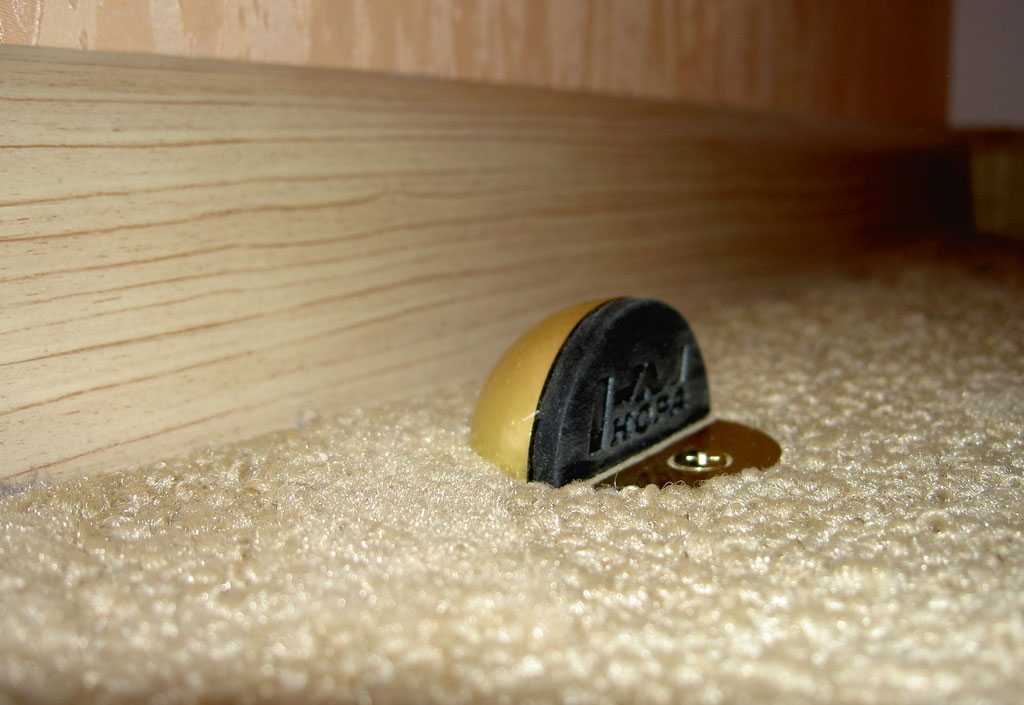

Напольный фиксатор

Напольный стопор находится на полу, что следует из его названия. Он пользуется наибольшей популярностью среди всего разнообразия предлагаемых упоров. Для его изготовления чаще всего используются долговечные и стойкие к коррозии металлы, такие как латунь, нержавеющая сталь и медь, и резиновый уплотнитель, предохраняющий дверное полотно от повреждений. Напольный фиксатор может быть:

  • стационарным;
  • переносным.

Стационарные крепятся в одном месте и обеспечивают открытие двери на требуемый угол и ее фиксацию на месте.

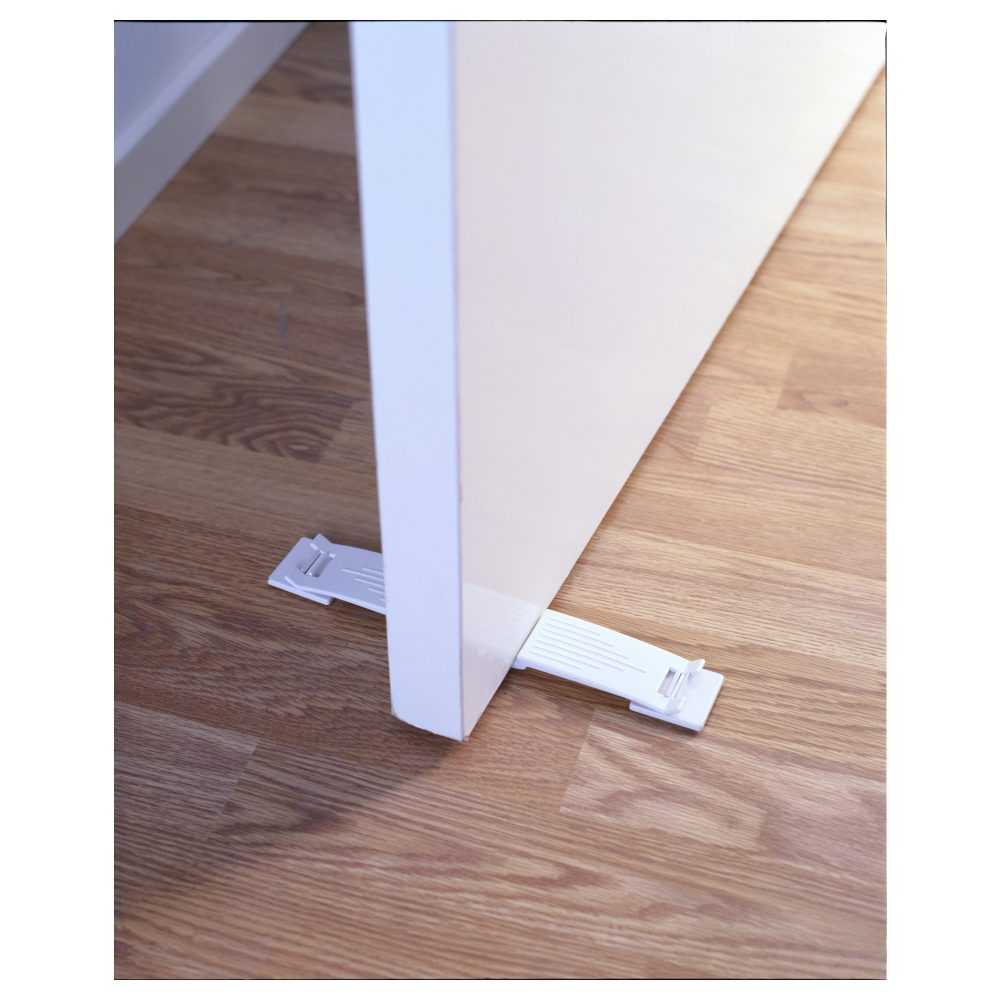

Мобильные можно поставить или убрать при необходимости. Наиболее распространены они в виде клина с нескользящим основанием, который подкладывается под дверь, удерживая ее открытой. Можно встретить и такие, которые одеваются на нижний торец створки и имеют нескользящие ножки.

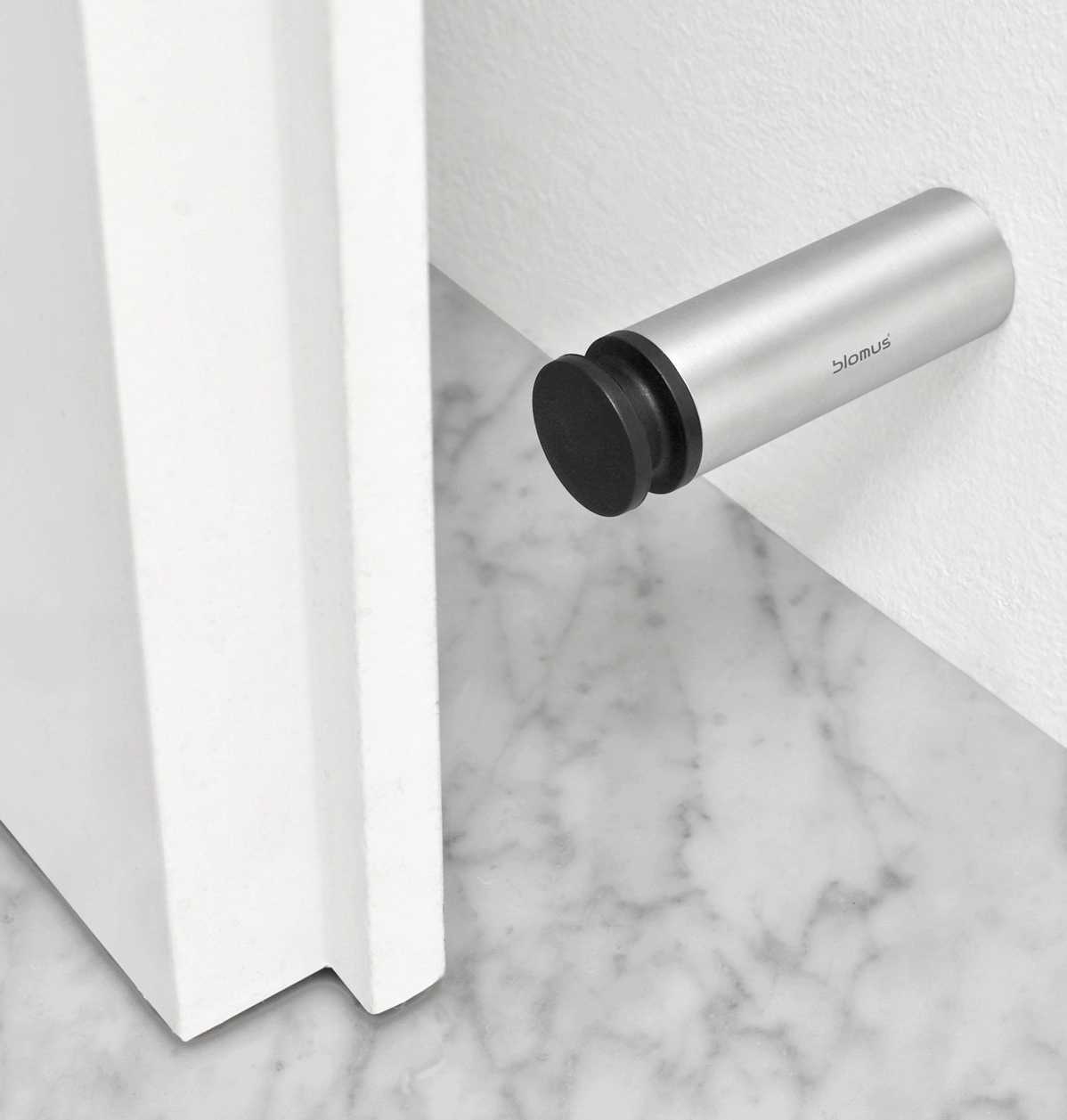

Настенный упор

Настенные фиксаторы хороши тем, что они не мешают передвижению по комнате. Их также предпочтительно использовать, когда на полу уложено дорогое покрытие, которое не хочется портить, сверля в нем отверстия, или если использовался теплый пол.

Настенный стоппер представляет собой небольшие аксессуары разной формы и стиля. Они, как и напольные, могут иметь простое устройство или удерживать створку с помощью магнита.

Не стоит опасаться, что они могут повредить дверь при ударе, поскольку их выполняют из мягких материалов или предусматривают резиновый уплотнитель.

Отдельно стоит упомянуть об упорах, которые крепятся вверху к полотну и коробке. Они не препятствуют свободному открыванию и закрыванию двери пока его не повернуть вниз на 90 градусов. Такая конструкция очень надежна, поскольку прочно удерживает дверь в зафиксированном положении.

Надверный стопор

Стоппер, одеваемый на дверь, выполнен в форме буквы С. Он бывает резиновый, пластиковый или выполненный из любого другого мягкого материала. Его одевают на верхний или боковой торец двери для предохранения детей или животных от хлопающей двери, которая может нанести травму.

Фиксация доводчика на полотне двери

Уличный дверной проем в многоквартирных домах, офисных зданиях часто служит источником потерь тепла. Предотвратить их и помогает доводчик.

Правильно закрепить его можно по простому алгоритму действий.

  • Шаблонную часть детали закрепить к месту фиксации на заданной высоте с помощью липкой ленты.
  • Используя кернер, произвести разметку мест, где будут располагаться крепежные отверстия – всего их 6 штук (2 под рычаг, 4 под основной механизм).
  • Высверлить в местах нахождения меток сквозные отверстия для последующей установки фурнитуры.
  • Произвести крепление рычажной части доводчика к месту ее расположения (на полотне или косяке).
  • Выполнить фиксацию корпуса.
  • Соединить вторую часть тяги, ранее не закрепленную, с осью самого доводчика.
  • Выполнить регулировку длины до момента, пока рычаг не будет направлен строго перпендикулярно полотну двери в закрытом состоянии.

Плюсы доводчиков

Польза данного механизма очевидна – оставленную в суете открытой калитку либо дверь доводчик плавно закроет. Въезжая на автотранспорте в огороженную территорию, нет необходимости возвращаться к воротам для их закрытия, доводчик для ворот отлично справится со своей функцией.


Положительной стороной является и предотвращение ударов калитки о раму

В настоящее время морозостойкий доводчик на калитку – очень популярный товар. Производители предлагают на рынке широкий ассортимент данного устройства. Они могут быть для калитки, а также устанавливаться на двери и на ворота.


Пример доводчика с повышенной стойкость к погодным условиям

Требования при эксплуатации

Наравне с подбором правильной модели, важным фактором, влияющим на продолжительность работы устройства, является правильность его эксплуатации

Повышенное внимание следует уделить правильной установке калитки. Доводчик для калитки должен соотноситься с весом и размерами дверцы

Во избежание частых поломок запрещается:

  1. Открывать и закрывать ворота без необходимости по многу раз;
  2. Воздействовать на калитку усилием для ее более быстрого закрытия;
  3. Использовать подручные предметы вместо фиксатора.

Правильное петельное соединение играет определяющую роль в надлежащей работе

Вот все самые основные требования, выполнение которых позволит устройству прослужить предусмотренный производителем срок.

Какого производителя выбрать?

Именно производитель любых изделий определяет технологическую особенность. В том числе и качество доводчика определяется типом используемого металла, качеством механизмов и технологией. Особенно ценится немецкое качество. Например, доводчики дверные dorma ts являются яркими представителем немецкого производства.

Они могут быть использованы при температуре от -15 до +40 градусов. Способность выдерживать массу двери до 160 кг, делает изделия этого производителя пригодными для использования в большинстве случаев. Еще больше расширяет область использования – это антикоррозийная обработка металла.

Доводчик фирмы Дорма

Почти все модели оснащены возможностью фиксировать полотна в открытом положении двери. Доводчик дверной морозостойкий – вот, что можно сказать об изделиях этого производителя.

Доводчик дверной Notedo еще лучше справится с критическими условиями эксплуатации, поскольку производитель заявляет о готовности работать при -35 до +60 градусах по Цельсию. Ему нестрашны погодные условия, поэтому подобные механизмы могут быть использованы в качестве доводчиков для ворот и калитки на улице.

Доводчик Нотедо

Зачастую корпус изготовлен из алюминия, что еще больше делает его устойчивыми к коррозии. Даже модели в низком сегменте цены от этого производителя изготовлены из нержавеющей стали. Производитель комплектует свои изделия необходимым количеством метизов, а также прилагает схему по сборке.

Доводчик дверной geze – это еще один представитель доводчиков высокого класса. Это та же Германия, поэтому металл и сами механизмы выполнены по современным технологиям. Изделие рассчитано на вес до 160 кг, при возможности работы от -15 до 45 градусов.

Доводчик дверной Гезе

Цена доводчика дверного здесь варьируется от 1500 рублей до 10 тысяч, включительно. Изделия дороже обладают функциями фиксации двери, защитой от ветра и другими особенностями. Можно найти модели в разном оттенке цвета и с разной несущей способностью.

Для дома также подойдет дверной доводчик abloy. Это современный, защищенный, многофункциональный вариант доводчика, который обойдется в ценовом сегменте до 3 тысяч рублей.

Виды

Один из видов напольного доводчика

Существуют виды изделий, принцип работы и способ монтажа которых отличается.

По месту установки самым распространенным является накладной доводчик верхнего расположения. Он крепится к верхней части дверного полотна и коробки. Установить его несложно, достаточно следовать инструкции, которая идет в комплекте с изделием.

Когда детали механизма хочется спрятать, можно купить скрытый вариант. Этот вид часто устанавливают на деревянную дверь. При монтаже элементы устройства скрывают внутри дверного полотна и коробки, в результате чего механизм не так сильно бросается в глаза.

Напольные доводчики устанавливают в основном на стеклянные двери.

Существует также электрический вариант, который дополнен полезными функциями.

Общая информация

Дверные доводчики выпускаются в разных исполнениях. Технология их крепления и способ регулирования имеют некоторые особенности. Как различаются изделия?

По специфике монтажа

  • Скрытые устройства. Корпус механизма помещается в коробе или створке двери. Установка доводчиков этого типа требует профессионального подхода (практический опыт, специальный инструмент). Монтируются лишь на дверях, полотна которых имеют толщину не менее 40 мм.
  • Напольные модели. Их установка производится в процессе обустройства полов, так как «тело» прибора помещается под настилом. В частном секторе изделия этой группы используются крайне редко.
  • Накладные. Наиболее распространенные в быту варианты. Установить такой дверной доводчик своими руками достаточно просто. Даже при отсутствии опыта понадобится не более получаса.

По типу механизма

  • Реечная передача + гидравлика. «Рабочий» элемент в доводчиках этой группы – пружина.
  • Кулачковые модели. Такие изделия устанавливаются в жилищах намного реже.

По силе тяги

Данную характеристику называют по-разному – закрывающее усилие, размер доводчика, класс по EN. При выборе механизма определяющими являются параметры дверного полотна: его вес (кг) и ширина (мм). Это учитывается при определении варианта установки прибора.

Пошаговая инструкция установки доводчика на пластиковую дверь

Обычно пластиковая дверь открывается на себя. Разобравшись в методике, можно не только монтировать доводчик, но и поставить подобное устройство на любую другую дверь, индивидуальным способом. Отличия в установке совсем незначительные. Распишем процесс установки поэтапно:

  1. Рассмотрим с комплектом приобретенного дверного доводчика. В составе идет доводчик, рычаг к нему, крепеж, шаблон, который служит помощником начинающему мастеру.
  2. Размещаем по схеме шаблон на закрытой двери, фиксируем с помощью скотча. Просверливаем отверстия по шаблону. Сняв его, приступаем к установке.
  3. Прикручиваем рычаг к коробке, используя саморезы, регулировать ничего не нужно.
  4. С помощью винта соединяем рычаг и доводчик. Нужно проследить, чтобы винты, которые регулируют доводчик, были расположены в одном направлении – в сторону дверных навесов.
  5. На следующем этапе выполняется регулировка тяги рычага доводчика. Это производится таким образом, чтобы отверстия на доводчике совпали с уровнем отверстий на двери, при закрытом положении двери он должен располагаться перпендикулярно к дверной коробке.
  6. Если все условия соблюдены, прикручиваем механизм и проверяем его работу. Если возникают какие-либо вопросы (туго открывающаяся дверь, сильно хлопает, когда закрывается), то проблемы устраняются путем проведения элементарных манипуляций.

Выполнив правильно все пункты инструкции пошагово, вопрос «Как установить доводчик на пластиковую дверь своими руками?» отпадет сам по себе. Только если с приобретенным комплектом не будет шаблона, следует выполнять монтаж, придерживаясь чертежа, который прилагается к паспорту устройства, все размеры прилагаются.
