Замена картриджа в смесителе: подробная инструкция для ремонта в фото и видео. как поменять картридж в смесителе: признаки и причины поломки, инструкция по замене картриджа как заменить керамический к

Виды картриджей для смесителей

Главное предназначение картриджа – смешивать горячие и холодные потоки воды, а также регулировать интенсивность их подачи, обеспечивая бесперебойную работу сантехнического оборудования.

При оборудовании однорычажных смесителей применяют два типа устройств: шаровые и дисковые. По срокам эксплуатации они приблизительно равны. Но все же основная масса смесителей для бытового применения оборудована механизмами дискового исполнения.

В случае поломки главного функционального механизма сантехнического прибора следует как можно быстрее произвести в смесителе замену картриджа

Это обусловлено тем, что в правовой плоскости с производством керамических дисковых механизмов дело обстоит гораздо проще. Лицензию на изготовление шаровых типов устройств имеют далеко не все производители. Чтобы не платить за право выпуска, компаниям проще штамповать востребованные на рынке дисковые устройства.

Стальные устройства шарового исполнения

Конструкция шарового джойстика представляет собой запорный элемент в виде полого стального шара, оснащенного тремя сообщающимися между собой отверстиями: двумя входными и одним выходным.

Полый элемент, посаженный в картриджную гильзу, выполненную из высокопрочной резины, с передаточным механизмом соединяется с помощью рычага

Температура и напор потока задается в зависимости от положения отверстий входных патрубков и полостей шара. Чем больше площадь совмещения, тем сильнее поток.

При повороте или наклоне рычага стенки шара перекрывают одно или оба отверстия, давая возможность потокам из патрубков с горячей или холодной водой попадать и перемешиваться внутри полостей запорного элемента.

Главный недостаток шаровых устройств – уязвимость к отложениям, которые образуются и скапливаюся внутри них в процессе эксплуатации. Они ухудшают плавность нажима механизма, провоцируя выведение из строя джойстика.

В конструкции большинства моделей шар и седло помещены в единый корпус картриджа, но встречаются и варианты, где основание прикреплено непосредственно к внутренним стенкам крана

Исходя из диаметра, высоты и посадочной части эти типы устройств на рынке представлены в большом ассортименте

Поэтому при смене картриджа на смесителе важно подбирать и устанавливать полностью идентичную запчасть

Чтобы уберечь себя от ошибок при выборе, приводящих к незапланированным растратам, покупая новую «сердцевину», желательно для образца взять с собой отработанную старую.

Дисковые «сердцевины» из керамических пластин

Дисковые картриджи оснащены двумя гладкими и плотно прилегающими друг к другу пластинами, выполненными из металлокерамики. Нижняя пластина надежно зафиксирована в «сердцевине», а подвижная верхняя соединена с управляющим стержнем, за счет чего свободно вращается вокруг своей оси.

В устройствах цилиндрического типа потоки воды перемешиваются за счет смещения дисков относительно друг друга, в результате чего отверстия полностью либо же частично перекрываются

В полости для смешивания располагается металлическая сетка, основное предназначение которой – подавлять шум. В некоторых моделях роль шумогасителя выполняют фигурные выступы.

Основой для фиксации самой ручки однорычажного устройства выступает шток. Он прикрепляется на верхнем керамическом диске, при необходимости может сниматься.

Регулировка напора воды в цилиндрических «сердцевинах» осуществляется за счет перемещения верхней пластины. Она оснащена выступами и впадинами, которые закрывают отверстия нижнего диска. Чем больше закрыты отверстия, тем слабее напор.

При заданном положении рычага впадины и выступы «сердцевины» плотно совмещаются, в результате чего полностью блокируется подача воды из крана

Чтобы повысить герметичность конструкции у большинства моделей в нижней части механизма установлены резиновые прокладки. Для продления срока «жизни» керамических элементов предусмотрено наличие металлической сеточки. Она выполняет роль фильтра грубой очистки.

Аналогичное устройство у картриджей для душевых кабинок. Рекомендуем ознакомиться с конструкцией и особенностями их ремонта.

Ремонт смесителя, если прокручивается кран-букса

Для начала перекройте подачу воды. Обычно вентили (краны), предназначенные для этих целей, располагаются чуть ниже гибких шлангов подводки, однако, если таковых не найдётся, придётся перекрывать весь стояк. К слову, ограничиться можно перекрытием только той подачи, сердечник крана которой подлежит замене.

После того как подача перекрыта, необходимо запастись необходимыми инструментами. Для замены сердечника прокручивающегося смесителя вам потребуются:

плоская отвёртка;
канцелярский нож;
плоскогубцы;
набор гаечных ключей либо разводной ключ;
новый сердечник.

Для начала необходимо аккуратно при помощи канцелярского лезвия или тонкой плоской отвёртки поддеть пластиковую или железную декоративную крышечку, закрывающую болт крепления буксы с лицевой стороны. Иногда такую крышечку удаётся снять только с помощью плоскогубцев, так что не переусердствуйте с лезвием.

Как только крышка будет снята, перед вами окажется винт, которым букса крепится к смесителю. Открутить его может быть нелегко (такие соединения частенько ржавеют, что значительно усложняет процесс их разбора), так что может понадобиться шуруповёрт или отвёртка с удобной широкой рукояткой.

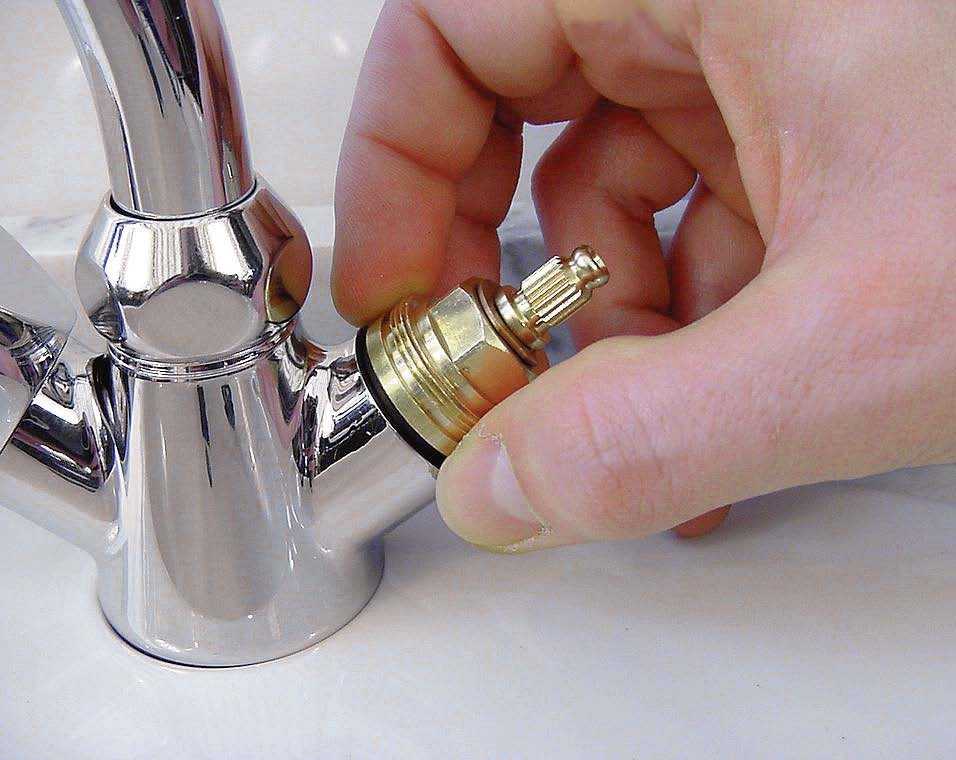

После того как вентиль будет успешно демонтирован, вы увидите сердечник, который и необходимо заменить. Выкручивается сердечник против часовой стрелки при помощи разводного, гаечного или накидного ключа (на худой конец – плоскогубцами). Если смеситель служил верой и правдой несколько лет и ни разу не ремонтировался, выкрутить сердечник может быть нелегко, однако стоит сделать всего несколько оборотов ключом – и дело пойдёт проще.

Новый сердечник вкручивается на место старого по часовой стрелке при помощи всё того же ключа. Старайтесь затянуть его максимально плотно, но в то же время не повредить резьбу. Если вы почувствовали, что деталь пошла не по резьбе или с самого начала вкручивается слишком туго – лучше немедленно выкрутить её и прочистить оба резьбовых соединения мягкой ветошью или щёткой.

Когда вентиль вернётся на своё место и фиксирующий его винт будет плотно закручен, можно вставить на место декоративную крышечку. Далее необходимо включить подачу воды и проверить работоспособность и герметичность смесителя.

Если вы всё сделали правильно, букса будет без особых усилий полностью перекрывать подачу уже после пары оборотов. Если же появилась внезапная течь или качество работы не удовлетворило вас по какой-либо другой причине – самое время обратиться к профессиональному сантехнику.

Замена картриджа

Перед тем как заменить картридж самостоятельно, необходимо убедиться, что перекрыта подача воды, как горячей, так и холодной. Следует также спустить всю оставшуюся воду, которая может находиться в трубах.

Демонтаж картриджа

Для работы понадобятся следующие инструменты:

отвертка;
шестигранник;
плоскогубцы;
масло.

Итак, далее стоит выполнить следующие действия:

Спереди у крана есть специальная заглушка, ее необходимо снять при помощи отвертки, аккуратно поддевая по краям, стараясь не повредить ее целостность.
При помощи шестигранника надо открутить винт, который находится у основания рукоятки. Сняв его, можно приступать к разбору смесителя.
Сам картридж находится непосредственно под рычагом, поэтому механизм управления необходимо снять со смесителя. Довольно часто возникают проблемы с извлечением рычага, так как он может прикипеть или плотно спрессоваться известковым налетом. Для того чтобы его снять, можно использовать кипяток, им поливают детали, и, пока металл находится в состоянии нагрева, пытаются извлечь.
Картридж плотно удерживает специальная гайка, которая расположена поверх него. Именно она прижимает его плотно к корпусу и не дает возможности балансировать. Снять ее можно при помощи плоскогубцев.
Далее нужно снять старую, неисправную деталь и заменить на новую. Главное, чтобы все пазы совпали и новый картридж сел правильно. Необходимо тщательно проверить, совпали ли все детали смесителя и картриджа, и только после этого приступать к его прикреплению.
После посадки новой детали прикрепляем ее гайкой и плотно затягиваем.
Ручка крана устанавливается на свое прежнее место, и тщательно затягивается стопорный винт. После этого надевается заглушка.

Как заменить картридж?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

не происходит смешение горячей и холодной воды: на выходе – только одна из них;
нет подачи воды вообще ни в одном положении рычага крана;
температура воды на выходе не фиксируется, часто меняется;
кран не осуществляет полную подачу воды;
после открытия крана воду из смесителя не удается перекрыть;
из-под рычага постоянно просачивается вода;
повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

при изготовлении на производстве применялись некачественные материалы;
частые резкие или ударные воздействия на рычаг смесителя;
гидроудары в системе;
плохое качество воды;
плохие фильтры или их отсутствие.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

отвертки под разный размер;
разводной ключ;
трубный ключ;
пассатижи;

шестигранный ключ (небольшой, для стопорного винта);
чистая ветошь;
жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить.

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Устранение течи

Задача замены картриджа в смесителе решается гораздо проще, чем кажется на первый взгляд. Вам понадобятся такие нехитрые инструменты:

разводной ключ
шестигранный ключ
две отвертки

Порядок действий будет таковым:

отключите подачу горячих и холодных потоков
снимите декоративную заглушку, находящуюся на смесителе
открутите винт-фиксатор, расположенный под данной заглушкой
снимите ручку смесителя
открутите кольцо, расположенное под ручкой
разводным ключом снимите гайку
вытащите неисправный картридж смесителя

После всех действий вам остается:

установить новый работающий картридж
проделать предыдущие действия в обратном порядке
включить воду, проверить исправность смесителя

Замена картриджа в смесителе производится легко, если следовать указанной выше инструкции. Для того чтобы выбрать подходящую деталь, рекомендуется четко знать, какой модели ваш смеситель, а лучше иметь при себе пример неисправного картриджа.

Как заменить картридж в смесителе

Современная квартира или дом немыслимы без смесительного крана. Помимо того, что это очень удобное устройство, оно позволяет существенно экономить воду за счет быстрого легкого включения и регулирования. В основе большинства всех моделей смесительных кранов лежит картридж. Существует несколько разновидностей этих узлов кранового оборудования и все они, к сожалению, могут сломаться. Хороший хозяин в доме должен знать, как заменить картридж в смесителе.

Разновидности картриджей для смесительных кранов

Существует две основных разновидности картриджей для смесителей. Это дисковый картридж, изготовленный из металлокерамических пластин и картридж шарового типа. Сроки эксплуатации этих узлов примерно одинаковые. Наиболее распространены керамические дисковые картриджи, так как на их производство не требуется приобретения лицензии.

В любом случае и шаровой и металлокерамический картридж могут выйти из строя, а основной причиной такой поломки является плохое качество воды в трубопроводах. Перед установкой смесителей, оснащенных картриджами, в обязательном порядке смонтируйте в своей водопроводной системе фильтры грубой очистки для горячей и холодной воды. Частицы осадков, оторвавшиеся от стенок труб за много километров от вашего дома, могут попасть именно в вашу сантехнику и вывести ее из строя.

Картриджи в смесителях могут быть различных конструкций

Во многих современных смесителях уже присутствует система встроенной фильтрации, но установка дополнительного барьера для крупных частиц никогда не будет лишней.

Признаки неисправности картриджей

Абразивные частицы, которых особенно много в горячей водопроводной воде со временем могут повредить рабочие поверхности картриджей для смесителя. Признаком неисправности может стать любое затруднение в повороте рычага или регулирующего вентиля. Если рычаг вашего смесителя поворачивается или поднимается с трудом или даже со скрипом – самое время заменить картридж.

Устройство шарового картриджа для смесителей

В основе такого устройства лежит шар, в котором имеется три отверстия: два входных и одно выходное. Шар располагается между двух посадочных мест, которые изготавливаются из особо прочной фторированной резины. В резиновых «седлах» имеются отверстия для пропуска горячей и холодной воды. Вода в трубопроводе давит на шар и он надежно контактирует с посадочными местами. Но если в трубу водоснабжения попадают крупные и острые частицы, они могут вывести шаровой картридж из строя.

Перемещением рычага смесителя мы заставляем шар вращаться. Шар может занимать любое промежуточное положение, в котором отверстия в нем совпадают с входными патрубками полностью, частично или совсем не совпадают. В зависимости от взаимного положения отверстий в шаре и входных патрубков водопроводной системы задается температура и напор воды из крана.

Устройство шарового картриджа в смесительном кране

Конструкция крана с шаровым картриджем

Практически всегда шар и седла размещаются в едином корпусе, называемом картриджем, но имеются модели, где седла могут крепиться непосредственно к корпусу смесительного крана.

Разобранный шаровой картридж

Конструкция шарового картриджа

Замена картриджа в смесителе: своими руками пошагово

Решившись обойтись в случае поломки без сантехника, вы ничем не рискуете, поскольку демонтаж и установка предельно просты, и ошибиться здесь сложно. Самым ответственным моментом будет выбор подходящей детали, так как заменить картридж в смесителе на кухне, в душевой или ванной, если он не идентичен, будет невозможно.

Разборка смесителя и демонтаж картриджа

Для начала извлеките поломанную деталь из корпуса смесителя, действуя следующим образом:

Перекройте подачу воды на отводе от стояка. Откройте кран, чтобы слить остатки воды из труб. Если кран заклинило – откройте любой другой на этой же линии или спустите воду в унитазе, чтобы стравить давление в системе

Когда заклинило единственный кран на стояке, работайте осторожно, так как при извлечении картриджа будет небольшой фонтан. На рычаге находится сине-красная заглушка, обозначающая направления рычага для получения холодной и горячей воды

Подденьте ее ножом или другим удобным предметом (даже кончик ногтя подойдет). Открутите расположенный под заглушкой винтик

В зависимости от производителя, пригодится шестигранник, прямая или крестовая отвертка. Теперь рычаг регулировки ничто не удерживает, так что снимите его движением вверх. Если при этом вы чувствуете сопротивление, сбрызните его универсальной смазкой WD40 или полейте кипятком для нагрева металла. Под рычагом расположена декоративная накидная гайка, которая легко скручивается руками. Разводной ключ может повредить гайку, так как ее стенки очень тонкие. Под декоративной находится прижимная гайка – с огранкой и достаточно крепкая. Ее нужно скрутить разводным или гаечным ключом подходящего размера. Перед вами окажется собственно картридж, который остается только извлечь движением вверх.

Займитесь профилактикой

Поскольку деталь чувствительна к качеству воды, купив однорычажный смеситель установите фильтр на входе в дом. Дорогие бренды сантехники снимают гарантию, если вода не проходила очистку.

Теперь отправляйтесь в магазин, прихватив с собой неисправную деталь

При покупке обратите внимание на полное соответствие размеров и формы посадочной поверхности. В идеале – приобретайте картридж у официального дилера той марки, чей смеситель у вас установлен. Как заменить картридж в смесителе

Как заменить картридж в смесителе

Купив нужную запчасть, не спешите ее устанавливать, до этого предстоит решить еще один вопрос:

Очистите корпус смесителя изнутри. С помощью слабого раствора кислоты удалите известковый налет, а для вымывания песка и загрязнений скрутите аэратор и промойте кран большим количеством воды из чайника.
На посадочной поверхности смесителя и картриджа найдите метки для правильной установки. Как правило, на картридже они представлены выпуклостями, а на смесителе – впадинами. Установите новую деталь четко на посадочное место.
Соберите смеситель в обратном порядке: наживите прижимную гайку и слегка подтяните ее ключом, накрутите декоративную гайку и установите на место регулировочный рычаг.
Отверткой или шестигранником закрутите винтик и поставьте на место красно-синюю заглушку, не забыв ее правильно расположить по отношению к горячей и холодной воде.

Откройте воду на стояке и проверьте, не подтекает ли собранный механизм. Если все в порядке – можете себя поздравить, вам удалось самостоятельно заменить картридж в смесителе не хуже любого сантехника.

Принцип работы смесителя однорычажного типа

Как известно из предыдущего раздела, именно при помощи картриджа смешивается вода. При этом наиболее часто применяется шаровая и дисковая керамическая арматура.

У первого варианта есть специальная головка, которая отвечает за силу напора (регулируется за счет шарика внутри посредством подъема рычага), и температуру (контролируется поворотом). Точка подключения для горячей и холодной воды всего одна.

В однорычажных смесителях с применением керамики ограничение потока реализовано за счет притертых керамических пластин. Главное их достоинство — в долговечности: материал не подвергается коррозии, неприхотлив к условиям эксплуатации.

Интересно: модели вроде Active Neo Doc оснащают выдвижной лейкой. С ними не нужно поднимать тяжелое ведро или кастрюлю, чтобы набрать воду.

Недостатки и причины поломок

На металлическом шарике со временем скапливаются известковые отложения.

Особенно заметно это, когда кран используется не регулярно.

Кроме того, такая конструкция весьма чувствительна к мелким абразивным частицам.

Впрочем, соринка, застрявшая в конструкции, может нарушить герметичность и дискового устройства.

Прибор герметичен до тех пор, пока в хорошем состоянии резиновые и тефлоновые прокладки и уплотнители. Их износ может происходить от времени или под действием повреждающих примесей в воде. О том, что прокладки нуждаются в замене, скажет гул или течь во время работы.

Подтекание воды может вызвать и простое ослабление соединения рычага. Возможно, капать перестанет, если просто всё подтянуть.

В некоторых случаях, может появиться трещина, или скол на пластинах, шарике, или корпусе картриджа. При помощи герметика можно попробовать устранить щель на оболочке, но внутренние повреждения ремонту не подлежат – потребуется замена картриджа.

Разборка однорычажного смесителя

Симптомами поломок картриджа могут быть:

Тугое перемещение рычага.
Отсутствие реакции на управление краном (не меняется напор или температура).
Прекращается подача какой-либо воды, когда рычаг повёрнут до упора.
Отсутствие полного выключения, или протечка.

Чтобы не приходилось менять картридж снова и снова, установите на входе фильтр тонкой очистки – хорошо будет и Вам и вашему смесителю.

Все зависит от смесителя

Существует большое разнообразие различных кранов, каждый производитель имеет свои тонкости и нюансы в создании сантехники. Но именно картриджи мало отличаются по своему внутреннему устройству, на их качество и сроки службы влияет материал, из которого они изготовлены.

Для дискового типа важно, чтобы прочность дисков была на высоком уровне, именно поэтому многие известные марки стараются улучшить их качество за счет углероднокристаллического напыления. Оно позволяет улучшить работу картриджа, его диски обладают более высокой прочностью и специфической, гладкой поверхностью

При выборе смесителя необходимо уделить особое внимание его устройству. Важную роль играют способы установки и крепления рычага и рукоятки

Приобретая фирменный смеситель, стоит заранее поинтересоваться, где и как можно заказать детали для замены на случай надобности и могут ли детали других фирм подойти для ремонта крана. Конечно, приобрести лучше смеситель известного бренда или торговой марки, так как эти производители хорошо зарекомендовали себя на мировом рынке и имеют высокую репутацию.

Безусловно, стоимость такого товара достаточно высока, но стоит понимать, что качественная и добротная сантехника может прослужить довольно длительное время без замен деталей и ремонта, в то время как краны эконом-класса требуют если не полной, то частичной замены почти каждый год или два.

Составляющие смесителя

Нередко производители сантехники известных брендов выпускают разные серии продукции, есть товары люкс-класса, а есть и бюджетные варианты. Главное, что производитель и в том, и в ином случае использует качественный материал и современную технологию для производства своего товара.

Высокую оценку и заслуженный высокий рейтинг имеют следующие мировые марки:

Grohe.
Hansgrohe.
Axor.
Roca.
Iddis.
Gustavsberg.

Дорогостоящая продукция, как правило, оснащена высоким уровнем защитных фильтров для воды и изготовлена из высококачественного материала. Так что если производить ремонт и придется, то в самых крайних и редких случаях.

Принцип работы однорычажного смесителя

Как ясно из названия, функции обеих головок, которые характерны для двухвентильного устройства, выполняет один рычаг. Когда его поворачивают из стороны в сторону, поднимают вверх или вниз – регулируется температура и напор воды из крана. Он состоит из следующих элементов:

ручка-рычаг,
корпус,
шток с гайкой и шайбой, чтобы деталь плотное прилегала,
шаровой картридж. Он удерживается в корпусе при помощи резиновых седел, у него три отверстия вывода: на горячую, на холодную воду и для подачи смешанной жидкости. Керамический картридж для смесителя иногда называют дисковым, он встречается гораздо чаще шарового.

Нельзя сказать, что какой-то из них предпочтительней другого. Все виды картриджей для смесителей имеют одно слабое место: они легко приходят в негодность, если вода не проходит фильтрацию, прежде чем попасть в кран.

Что должно натолкнуть на мысль о необходимом ремонте?

Нарушен принцип регулировки температуры воды. То есть, однорычажный смеситель действует произвольно, вне зависимости от движения ручки.
При блокировке подачи воды, она продолжает подтекать.
Пропал привычный напор, но в работе системы водоснабжения сбоев не было.

Прежде чем отправиться в магазин, чтобы приобрести новый картридж для смесителя, следует извлечь старый и взять его с собой. Дело в том, что эта деталь может отличаться у различных производителей:
