Картриджи для смесителя (40 фото)

Устройство и принцип работы керамического картриджа

Горячая и холодная вода поступает через водопроводные трубы в картридж. Через отверстия в керамических вставках вода проходит далее и, смешиваясь, выходит через излив.

Керамический картридж для смесителя имеет отличия по форме, размеру и количеству отверстий, находящихся в нижней его части.

  • Все керамические системы имеют корпус из пластика. Бывают как разборные корпусы, так и не разборные. Разборный представляет собой две части корпуса – нижней и верхней. Герметичность соединения картриджа и смесителя обеспечивают резиновые вставки, которые находятся в нескольких отверстиях нижней части. Держат нижнюю часть корпуса пластиковые заклепки.
  • Ручка смесителя крепится на шток, который находится внутри конструкции. Нижняя часть стока совмещается с держателем верхнего керамического диска.
  • Верхний керамический диск управляется штоком, который может вращать и смещать его. Нижний диск фиксирован и находится в нижней части корпуса керамического картриджа.

Смешивание воды и перекрытие потока происходит по такому принципу:

отверстия, имеющиеся на керамических дисках, совмещаются при повороте верхнего диска – таким образом смешивается вода. Смещение верхнего диска приводит к увеличению или уменьшению напора воды на выходе. Перекрытие воды происходит так же.

Картриджи с керамикой несколько отличаются между собой:

Диаметром . Картридж для смесителя 40 мм будет маркироваться как d40 (чаще всего пользуются изделиями с диаметром 35 и 40 мм) Посадочной частью (покупая новый картридж, лучше взять с собой старый – для образца). Длиной штока.

Какой бы тип картриджа для смесителя не был выбран, каждый из них требует установки системы очистки в виде фильтра на трубы водопровода. Это обеспечит длительный срок службы конструкции, поскольку самая распространенная причина поломки – засорение песчинками или другими мелкими частицами, содержащимися в водопроводной воде.

Производителями современных смесителей предусмотрена встроенная система фильтрации.

Картридж с керамикой является, по сути, разборной конструкцией, однако ремонту не подлежит. Найти и подобрать отдельные составляющие довольно сложная задача, купить новый и проще, и дешевле. Проблемы, которые могут возникнуть в процессе эксплуатации, как правило, связаны с износом подвижных пластиковых деталей.

Такое повреждение приводит к тому, что детали прилегают друг к другу не плотно, в связи с этим возникает утечка воды. В иных случаях может произойти износ самих керамических пластин.

Если конструкция смесителя не предусматривает наличие фильтра для очистки воды, то выйти из строя керамический картридж может из-за попадания в него песчинок и крупных частиц.

Рекомендации по эксплуатации

Чтобы смеситель не ломался, нужно соблюдать некоторые правила:

Часто картриджи выходят из строя под влиянием слишком агрессивной среды – воды. В ней содержится много песка и других примесей. Керамические пластины в картридже перестают работать из-за частичек песка. Если деталь неразборная, то после поломки ее придется выбросить, починить или заменить элементы не удастся. Это доставит дискомфорт, ведь во время ремонта вода будет перекрыта, воспользоваться ею не получится.

  • Многие забывают, что нужно периодически промывать смеситель. Минимум один раз в год следует очищать детали специальным раствором или средством для мытья посуды. С известковым налетом отлично справляется уксус. Следует намочить уксусом тряпочку и аккуратно удалить налет. Запрещается использовать металлические губки и шкурки, ведь они могут повредить защитный слой.
  • Запоры картриджа отчищаются точно так же, в ход идут уксус, мягкая щеточка и моющие средства. Рекомендуется смазывать пластины разборного картриджа специальными растворами, в состав которых входят масла. Если на детали есть трещины или отломился шток, то очищать и использовать его не стоит.
  • Картриджи с термостатом иногда могут сбиваться, нужно просто изменить настройки. Это с легкостью можно сделать самостоятельно.

Иногда после замены картриджа смеситель подтекает. Причиной этому может быть песчинка, попавшая между деталей, или гайка, которую неплотно присоединили. Поэтому, если возникнет подобная проблема, придется снова разобрать смеситель и обработать его внутри

Осторожно следует обращаться с ручкой. Часто детали ломаются из-за резкого давления поступающей воды

Человек, не занимающийся сантехническими работами, с легкостью справится с заменой картриджа, а также сможет самостоятельно отремонтировать смеситель в ванной или на кухне.

Подробнее смотрите далее.

Источник

Смесители, вылет и высота излива

Чтобы выбранный смеситель вас не разочаровал сразу после начала эксплуатации, необходимо учитывать несколько простых рекомендаций по его подбору и сочетаемости с раковиной. Смеситель может устанавливаться в отверстие, расположенное на раковине, на стену, на столешницу. Рассматриваемыми параметрами являются высота излива (от борта раковины) и вылет излива (от оси смесителя до центра аэратора).

В данном случае не принципиальны остальные параметры смесителя, такие, например, как количество и расположение ручек смесителя.

Раковина может быть с отверстием для установки смесителя, встраиваемой и накладной (для настенного смесителя или устанавливаемого на столешницу.

Для раковины рассматриваемыми параметрами будут являться высота бортика и расстояние от задней наружной стенки (или оси отверстия) до центра слива.

Важно чтобы вода, попадая на поверхность раковины не разбрызгивалась за пределы раковины. Хорошо, если аэратор смесителя является подвижным и можно отрегулировать комфортное направление струи вручную

Оптимальным считается, если вода при полном напоре направлена в район донного клапана и чуть ближе от него к передней внутренней стенке раковины.

Обратимся к ГОСТу (ГОСТ 25809-96: СМЕСИТЕЛИ И КРАНЫ ВОДОРАЗБОРНЫЕ. Типы и основные размеры):

Оба размерных параметра смесителя регламентируются: H — не менее 70мм (из практики, правильный диапазон 70-200мм), L — не менее 110мм.

Указания ГОСТа не могут объять все разнообразие раковин и смесителей, а также их комбинаций, но помогают понять диапазон размеров при их комбинации.

Другим фактором является фактическое назначение смесителя — одно дело помыть руки в маленькой гостевой раковине, а другое — помыть голову или лапы домашнему питомцу. Чем выше расстояние от излива, тем глубже должна быть раковина

Для примера, рассмотрим совместимость смесителя и раковины, техкарты которых представлены в этой статье выше: расстояние между центром отверстия для смесителя и сливом 174мм, а точка падения струи при максимальном напоре будет на расстоянии 186мм от оси смесителя (116мм + 70мм (тангенс угла наклона аэратора, умноженный на высоту излива)). Таким образом, оба параметра являются допустимыми.

Разновидности моделей

По конструкции картриджи отличаются незначительно. Компании-изготовители, применяя новые технологии, постоянно совершенствуют их:

  • Kludi – микрокартридж, новинка, разработанная специалистами. Изделие предназначено для установки в смеситель миниатюрного типа.
  • Newform – продукция итальянской компании, устойчивы к гидравлическим ударам до 35 атмосфер.
  • Supergrif – картридж для крана, цена приемлемая. Имеет супергладкость поверхностей дисков, которая достигается благодаря ультразвуковой обработке.
  • Multiport – новинка инженеров компании Ideal Standard. Прибор предусмотрен для работы при низких давлениях. Особенностью является дополнительная миникамера, исполняющая роль буфера.
  • Groh – картридж для смесителя, цена достаточно высокая. Имеет пластины с углеродно-кристаллическим напылением, что значительно повышает их прочность.

Излив

В зависимости от функционального предназначения излив (носик) может быть поворотным или неповоротным. Поворотный излив позволяет направлять струю воды в нужное место, что очень удобно, например, на кухне. Неповоротный излив тоже имеет свои преимущества: чаще всего он является продолжением корпуса – благодаря отсутствию дополнительных сочленений на корпусе уменьшается вероятность того, что этот смеситель будет протекать.

По форме и размеру изливы бывают высокими, короткими, средними и длинными. Высокий излив просто необходим на кухне: он позволяет легко мыть крупные предметы (например, большую кастрюлю) и наполнять водой большие емкости. Желательно подобрать длину излива таким образом, чтобы поток воды падал в сливное отверстие, а не на дно раковины — это поможет избежать лишнего шума от льющейся воды и разлетающихся во все стороны брызг.

Общий смеситель для ванны и умывальника удобнее выбирать с длинным, плоским и немного загнутым вверх изливом. Это дает дополнительную функциональность, увеличивая высоту между изливом и раковиной и позволяя мыть и наполнять водой большие емкости. Такой излив можно купить и отдельно от смесителя, чтобы заменить менее удобный старый.

Изливы некоторых моделей смесителей оборудованы выдвижным шлангом, что придает им дополнительное удобство и функциональность. Например, выдвижной излив смесителя умывальника поможет легко помыть раковину и наполнить водой крупную емкость, которая в нее не помещается. А выдвижной излив на кухне даст возможность удобно вымыть зелень, фрукты и овощи, а также посуду большого размера.

Каскадный излив встречается у моделей прогрессивного современного дизайна. Помимо необычного внешнего вида, такой излив обладает большей пропускной способностью и позволяет быстрее наполнить ванну по сравнению с обычными смесителями.

Размеры

Типовые размеры механизмов для разных устройств разделены по определенным стандартам, которые есть свои для каждой модели. Например, для умывальников или душа получили распространение модели с типоразмерами 28, 32 или 35 мм. Смесители для ванной комнаты чаще всего оснащаются картриджами с размерами от 40 до 45 мм. При этом сами смесители выглядят идентично.

Практически для всех смесителей действует одно правило: чем больше картридж, тем он эффективнее. Китайские краны (например, Frap) имеют картриджи большого диаметра, а также большой размер излива. При этой большой диаметр картриджа фирменных моделей Fiora, Iddis, Sedal и прочих вариантов – не всегда означает качество

Здесь важно обращать внимание и на другие технические характеристики изделий. Например, для высокого излива оптимальный диаметр картриджа 35–40 мм

Дизайн

Но тут на первый план выходят дизайнерские соображения. Массовая продукция бюджетного класса чаще всего окрашивается в цвет хрома. Золотой цвет будет привлекательно смотреться в элегантном аристократическом интерьере. Сантехнические изделия, окрашенные под бронзу, добавят ощущение ретро.

Существуют и более оригинальные конструкции, имитирующие самые разные предметы. Такие смесители рекомендуют для любителей экспериментов и просто людей с веселым нравом.

Чаще всего его добиваются нанесением бронзового или медного слоя на латунную основу. Правда, никаких практических преимуществ это не дает.

Разновидности

Картриджи из керамики различаются по:

  • диаметру;
  • посадочной части;
  • высоте.

Иногда модели также различают по длине штока, но это делают очень редко.

Прежде всего, стоит обратить внимание на различие по диаметру. При выборе смесителя в магазине можно увидеть, что почти одинаковые модели имеют разную цену

Во многом это зависит от того, какой размер имеет картридж, который находится внутри. Модели диаметром 40 мм являются более износостойкими и обладают высокой производительностью. Если же говорить о деталях размером 20 или 25 мм, нужно быть готовыми к тому, что данная модель прослужит немного меньше. Кроме того, стоимость деталей с меньшим диаметром может быть значительно выше. Это связано с особенностями моделей и наличием дополнительных возможностей.

Критерии выбора

Чтобы не возникло проблем при эксплуатации смесителя, элемент рекомендуется подобрать соответствующего производителя.

Покупая прибор, нужно обратить внимание на важный фактор – типоразмер. Модели смесителей для кухни и ванной комнаты укомплектованы приборами разных габаритов

Картридж для кухни – от 28 до 35 мм, для ванной или душевой кабины — от 26 до 40 мм.

Даже в одинаковых на вид смесителях может быть установлены различающиеся элементы. По утверждениям специалистов, размер напрямую влияет на качество и долговечность эксплуатации конструкции.

Необходимо уделить внимание длине штока: для некоторых систем эти показатели важны. Чтобы избежать многих проблем при эксплуатации картриджа, нужно изначально при покупке смесителя выяснить у продавца характеристики элемента, доступность приобретения или возможность заказа у представителей

Чтобы избежать многих проблем при эксплуатации картриджа, нужно изначально при покупке смесителя выяснить у продавца характеристики элемента, доступность приобретения или возможность заказа у представителей.

Замена картриджа

Проблемы в работе картриджа могут возникнуть в процессе его эксплуатации, характерные признаки:

  • Затруднен ход рычага (ощущается сильная притирка деталей) – причина в скоплении мусора на пластинах. Если смесителем с такой поломкой пользовались долгое время, то ремонту конструкция не подлежит.

Плохая регулировка напора воды – причина в поломке крючков захвата, на опорных усиках, поднимающих пластины.

Поток не перемешивается (идет только холодная или горячая вода) – причина в поломке двух усиков внутри картриджа, отвечающих за движение дисков.
Наличие струек воды при закрытом кране – образование накипи на дисках. Это единственная поломка, которую можно исправить своими руками.

Картридж на смесителе ремонту не подлежит (исключение – очистка пластин от накипи), но он съемный и его можно легко заменить новым. Прежде чем приступить к работе, нужно приобрести необходимые инструменты: нож, отвертки или ключи-шестигранники (зависит от модели смесителя), разводной ключ, пассатижи, смазка.

Для удаления накипи понадобится WD-40 (можно заменить уксусным раствором).

  1. Перекрыть горячую и холодную воду.
  2. Снять декоративную заглушку с цветной маркировкой с вентиля.
  3. Открутить винт и снять рычажок со штока.
  4. Декоративное кольцо необходимо убрать и открутить прижимную гайку.
  5. Демонтировать старый образец. Из-за того, что на гайке картриджа нет граней, в результате прикипания к кожуху смесителя, он может просто не открутиться, поэтому можно нагреть корпус феном.
  6. Установить новое изделие в те же пазлы, одновременно совмещая выступы с отверстиями в смесителе.
  7. После монтажа нового элемента, собрать всю конструкцию в обратном порядке: прикрутить гайку, установить кольцо и рычаг, закрутить винт и одеть заглушку.
  8. Открыть доступ воды к смесителю, включить воду, проверить работоспособность и исключить наличие протечек.

Если работа картриджа все равно некорректна, возможно, при установке изделия не совпали выступы со смесителем и придется повторить весь процесс заново.

Особенности смесителей Vidima

Официальный бренд Vidima принадлежит болгарской компании, выпускающей сантехнику высокого качества. Визитной карточкой фирмы являются именно смесители.

В современных магазинах можно найти обычные варианты, которые применяются в большинстве квартир, а также разновидности люкс-класса. Стандартные модели не отличаются обилием привлекательного дизайна, чего нельзя сказать про более дорогие образцы смесителей.

Их изготавливают на основе алюминия. У детали большая прочность, а потому и долгий срок эксплуатации.

Для ванной комнаты

Модели смесителей Видима, предназначающиеся для размещения в ванной, подразделяются на несколько видов:

  • Наружные настенные. Для монтажа необходимо установить магистрали, которые будут выходить из стены.
  • Внутренние настенные. При монтаже в стену фиксируется специальный корпус, который скрыт от глаз. Снаружи на стене видны только рычаги управления.
  • Врезные. Оборудование устанавливают в корпус ванны. Такой смеситель имеет выдвижной шланг.
  • Напольные. Это высокое приспособление для ванной комнаты, что устанавливают прямо в пол.

Изделия для установки в душ тоже разделяют на несколько разновидностей:

  • С одним рычагом. Внешне похожи на горизонтальный или вертикальный цилиндр, с изливом в центре.
  • С двумя вентилями. Это кран-букса Vidima (вентиль из латуни), для перекрытия или пропускания потоков воды.
  • Термостатические. Таким оборудованием гораздо удобнее регулировать температуру поступаемой из крана воды.
  • Бесконтактные. Для управления устанавливают инфракрасные датчики.

Каждый вариант по-своему уникален и подходит для конкретных условий.

Для кухни

Смесители для кухни Vidima разделяют на уже описанные варианты. Но также они выпускаются в сборном или литом виде.

Как ясно из названия, второй образец – это единая конструкция. Такой механизм самый надежный, поскольку сборные детали не сломаются. В случае выхода из строя одной части системы, придется менять весь смеситель.

Сантехника также сильно отличается по форме. В продаже можно найти следующие варианты смесителей для кухни Видима:

  • s-образные;
  • c-образные;
  • г-образные;
  • j-образные;
  • r-образные.

В большинстве случаев пользователи выбирают классическую форму привычной всем разновидности крана. Но и среди них можно найти модификации:

  • утолщенные;
  • сплющенные.

Советы как выбрать типы картриджей

При выборе запорного сантехнического устройства смотрите на характеристики. Если они сомнительные, смеситель может поломаться, а механизм будет туго вращаться вокруг оси.

Из-за поломок кран также быстрее придёт в непригодность. Иногда трескается подводка, изнашивается резьба.

Это происходит по причине некачественных материалов, используемых при производстве запчасти.

Изучив форму и количество отверстий в кране, можно определить и главный параметр идентификации запорного механизма. При этом помните, что число пазов и выступов не всегда одинаково. Механизмы с иным вариантом расположения отверстий не получится установить в устройство.

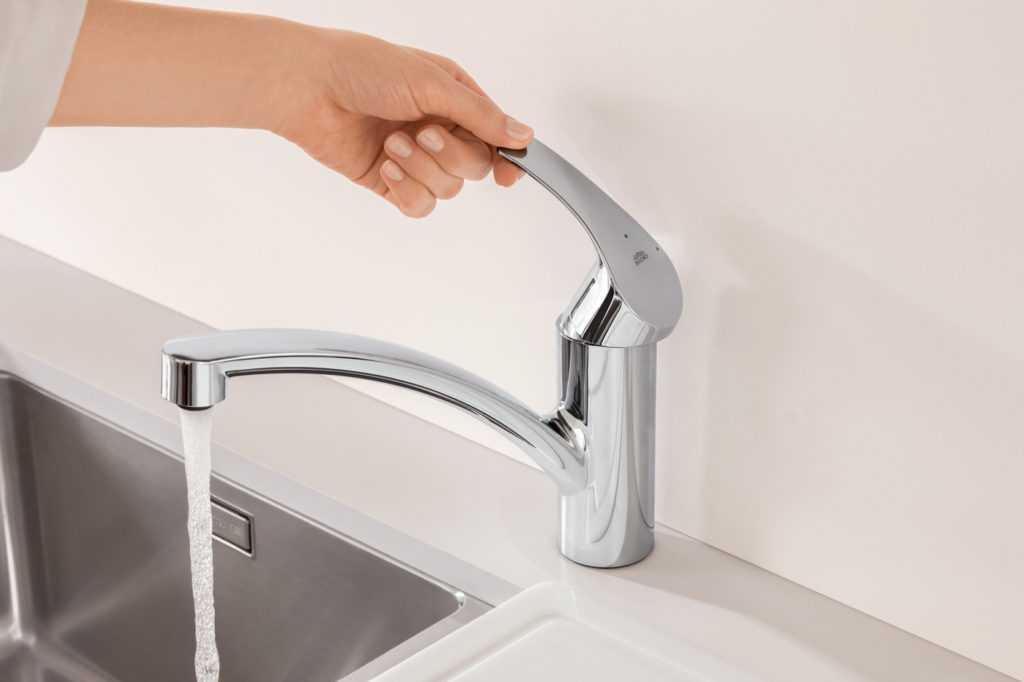

Из чего состоит однорычажный кухонный смеситель

Однорычажные модели — более стильные, современные и удобные в использовании.

Достоинствами подобных моделей являются:

  1. Простота в использовании. Производить настройку температуры и напора воды можно одной рукой.
  2. Экономичность. Конструкция устройства позволяет быстро регулировать температуру и интенсивность струи. Это позволяет существенно снизить водопотребление.

Однорычажные модели состоят из элементов:

  • аэратора;
  • корпуса;
  • переключателя, выполненного в виде рычага;
  • «носика»;
  • картриджа.

Чтобы отрегулировать температуру воды, рычаг поворачивается в горизонтальном положении. Интенсивность напора настраивается движением рычага в вертикальной плоскости.

Аэратор, который устанавливается на большинство моделей, делает использование более удобным — приспособление предотвращает разбрызгивание и снижает уровень шума. Кроме того, устройство помогает снизить потребление воды.

Основным элементом однорычажного варианта является картридж. Он может быть двух типов:

  1. Шаровый. В его основе лежит полая сфера, в которой расположены три небольших отверстия. Через два из них поступает холодная и горячая вода. Третье — для вывода воды требуемой температуры. Конструкция соединена напрямую с рукояткой, которая меняет положение сферы.
  2. Дисковый. Его принцип аналогичен работе кран-буксы. Приспособление состоит из двух дисков, выполненных из металлокерамики. Одна из плоскостей подвижна и двигается вместе рычагом. На каждом диске располагается отверстие. Когда они совпадают — вода поступает в систему. Если нет — поток перекрывается.

Именно модели с керамическими картриджами являются самыми распространёнными.
