Инструмент для врезки замков в межкомнатные двери: набор приспособлений для установки дверных замков, выбираем фрезер и сверло

Установка накладного замка

Перед тем, как установить своими руками накладной замок в деревянную входную дверь квартиры, необходимо подготовить все необходимые материалы и инструменты.

Инструменты

Для монтажа замкового устройства на поверхность дверного полотна под рукой необходимо иметь следующие инструменты:

  • Молоток;
  • Стамеску;
  • Саморезы;
  • Электродрель;
  • Отвертку;
  • Нож;
  • Простой карандаш.

Технология монтажа

На дверном полотне определяется место расположения замкового приспособления и простым карандашом наносится разметка. Обычно накладные замки устанавливаются на высоте от полового основания – 1-1,5 метра. Не рекомендуется монтировать замок на поврежденный участок полотна. Это место необходимо заделать декоративной планкой, а закрывающее устройство разместить выше или ниже.

Как правило, накладные замки размещают сверху на поверхность полотна входной двери внутри квартиры или дома. Корпус изделия прикручивается к деревянной основе с помощью шурупов, входящих в комплект поставки изделия. Для крепления замка в корпусе уже предусмотрены специальные отверстия для крепежных элементов.

Инструкция по установке замка накладного типа на входные двери с деревянным полотном:

  • Изделие предварительно прикладывается к поверхности дверного полотна, отмечаются точки для сверления отверстий под крепежные болты;
  • Далее с помощью электрической дрели сверлятся отверстия. Сверла необходимо использовать на размер меньше саморезов или шурупов;
  • Дальше необходимо сделать под сердечник замка специальный канал;
  • Следующий шаг – накладной замок прикладывается и фиксируется саморезами на дверь;
  • На дверной коробке устанавливается фиксирующая планка, но полностью не закрепляется. Предварительно проверяется функциональность запорного механизма.

Иногда запорное приспособление плохо совмещается с ответным элементом из-за расположения короба и дверного полотна в разных плоскостях. В этом случае с помощью стамески и молотка необходимо углубить посадочное место для монтажа запорной планки.

https://youtube.com/watch?v=9BS8nLt0BWU

После устранения всех недочетов, подгонки закрывающего механизма, проверки его правильного функционирования, все крепежные детали дотягиваются до конца.

Определяем местонахождение для замка

Прежде чем устанавливать устройство для закрывания, нужно понимать, где оно должно находиться на плоскости. В этом вам поможет простой фокус. Дабы избрать предельно комфортное местонахождение, необходимо стать перед дверью и представить ручку, потянуть за нее. Именно эта высота и будет удобной. Если семейство имеет детей или же планирует их завести, то фиксировать устройство стоит несколько ниже обычного – так ребенок не будет чувствовать неудобств при открытии двери. Определенный уровень можно обозначить одним из подручных средств.

Первый опыт этап, рассказывающий о том, как врезать замок в межкомнатную дверь самостоятельно, закончен.

Выборка отверстий под ручку механизм замка

Как и любой процесс монтажа установка замка начинается с разметки. Но перед этим обезопасим дверное полотно от случайных повреждений. Для этого малярным скотчем заклеиваем торец и плоскость двери в предполагаемом месте установки замка, это расстояние, примерно, от 90 до 110 см от пола. Наклеенный малярный скотч не только защитит нашу дверь от повреждений, но и проводить разметку на нём гораздо удобней.

В первую очередь размечаем высоту расположения дверной ручки с замком. Чаще всего ручку располагают на высоте 1 м от уровня пола. Рулеткой отмеряем это расстояние и ставим карандашом метку на плоскости двери.

При покупке такого типа замка с ним в комплекте всегда идет шаблон для точной разметки расположения отверстий. Цилиндровый механизм замка у разных производителей может отличаться диаметром, поэтому приобретайте коронку по дереву после покупки замка. Если в Вашем комплекте замка не оказалось шаблона, можете распечатать их с этой статьи как картинки и использовать при установке замка.

Согните аккуратно шаблон по линии дверного выступа и приложите к двери с торца. В зависимости от толщины дверного полотна острым предметом (саморезом или кончиком перьевого сверла) сделайте метки центров отверстий по шаблону с торца и на плоскости двери.

С помощью шуруповерта и коронки по дереву высверлите отверстие в плоскости двери.

Совет: при высверливании будьте аккуратны, не сверлите сразу на сквозь всей двери. Когда при сверлении направляющее сверло покажется с обратной стороны двери, остановитесь и начните сверлить коронкой с другой стороны, так Вы точно избежите сколов на плоскости дверного полотна.

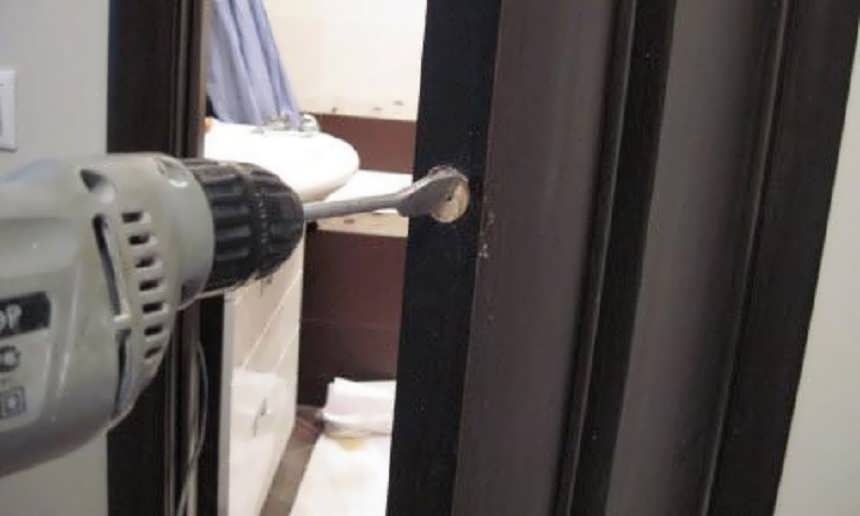

Следующим этапом будет высверливание отверстия под защелку замка. По нанесенной ранее метке шаблоном на торце двери, перьевым сверлом на 23 мм, сверлим сквозное отверстие до предыдущего.

Держите сверло строго перпендикулярно двери, иначе в дальнейшем защелка может стать наискось и её будет заедать при работе.

Следующим шагом вставляем защелку в торцевое отверстие выравниваем относительно кромки двери и обводим карандашом по контуру декоративной рамки.После этого вынимаем защелку и с помощью канцелярского ножа, по нанесенной линии делаем надрез верхнего слоя дверного полотна. И только потом стамеской выбираем потай для защелки замка. Глубина потая должна быть чуть меньше толщины рамки защелки, в дальнейшем, когда Вы будете притягивать защелку саморезами она вдавится в дерево и станет вровень  плоскостью двери.

Совет: Многие новички сразу приступают в выбору потая под защелку стамеской, это неправильно, так как дверное полотно покрыто пленкой, которая может повредиться дальше линии реза стамеской, поэтому срежьте сначала пленку.

После выборки паза вставляем защелку на место и предварительно, сверлом на 2 мм, рассверлив отверстия под саморезы притягиваем защелку на место. Если защелка заходит в отверстие туго, то стамеской подрубаем места соприкосновения защелки и отверстия.

Приступаем к установке ручки. Сборка ручки производится по инструкции прилагаемой к ней

При монтаже обратите внимание на расположение язычка закрывания на ручке, если такой имеется, он должен располагаться внутри комнаты

На одном из цилиндровых механизмов расположены поворотный штырь и ответки под крепежные винты. Снимите с механизма декоративную розетку с помощью штырькового ключа из комплекта и смонтируйте на места, винтами прикрутите второй цилиндровый механизм с обратной стороны.

При затяжке винтов не перестарайтесь — пережатые цилиндровые механизмы не будут работать как им  полагается.

Установите все части ручки на место поп прилагаемой инструкции, на том работа по монтажу ручки закончена. На самом деле делается это намного проще чем кажется, можете просмотреть видео ролик в котором наглядно увидите весь процесс монтажа замка своими руками.

https://youtube.com/watch?v=aieEzdc_vw8

Сборка и регулировка

Остаётся только окончательно собрать замок, отрегулировать, если понадобится, его работу, и окончательно закрепить все крепёжные элементы. Сразу стоит отметить, что не нужно слишком усердствовать с крепежом, особенно в тех замках, где части устройства скрепляются между собой с разных сторон полотна. Сильная затяжка винтов может деформировать корпус, и будет тяжело работать запорный механизм, вплоть до заклинивания.

Так как защёлка уже стоит на нужном месте, то необходимо вставить ручки. Первым делом устанавливается ручка с крепёжными винтами, которые нужно перед установкой выкрутить. После этого ручка вставляется своей квадратной осью в отверстие замка и в собственное отверстие в полотне до упора.

Другая ручка в современных моделях часто фиксируется на цилиндрическом корпусе и имеет снимающуюся декоративную планку. Сначала ручку и декоративную планку нужно снять с корпуса, утопив фиксаторы, и только потом корпус устанавливается в соответствующее отверстие в полотне навстречу квадратной управляющей оси от противоположной ручки, насаживается на эту ось до упора. Затем в отверстия вставляются крепёжные винты, и ими две стороны ручек скрепляются друг с другом.

Теперь останется только возвратить на корпус декоративную планку и ручку, утопив фиксаторы на корпусе. Они вдеваются на корпус до момента срабатывания фиксаторов, вышедших из заглубления в крепёжные пазы этих элементов.

Монтаж запорного устройства закончен, и нужно отрегулировать свободный ход механизма замка и его чёткую работу. Это можно проверить путём поворота ручки. Она должна легко и без зазоров двигаться, а после её отпускания сразу же возвращаться на место. В случае тяжёлого хода или заклинивания необходимо немного отпустить крепёжные винты. Наоборот, если имеются посторонние звуки и люфты в механизме, то винты крепежа нужно закрутить поглубже.

Врезаем замки в межкомнатные дверные створки – подробная инструкция

Подбираем расположение и делаем отверстие для замковой части

Необходимо определить оптимальное расположение для замка и разметить его. Для избегания порчи дверцы из-за неаккуратности, необходимо обклеить торцовую часть и приблизительное место для врезания, для этого лучше всего подойдет малярный скотч. Кроме защиты двери, будет легче разметить поверхность. Обычно замок на межкомнатную дверцу располагают примерно на расстоянии 100см., поэтому оклейка скотчем выполняется на уровне 90см.-110см. от полов.

Вначале нужно отметить место для дверной ручки. Обычно она монтируется на 100см. выше, чем пол в комнате. Нужный промежуток измеряют рулеткой и помечают простым карандашом.

Самое главное отметить центральную точку, потому что обычно вместе с цилиндровым замком в коробке прилагаются точные шаблоны с намеченными отверстиями. Однако межкомнатные замки разных марок различаются диаметром, объемом, поэтому врезка замков в двери своими руками должна производиться фрезой по дереву в форме коронки. В случае если шаблона не было в наборе, можно подыскать необходимый диаметр на картинках в интернете и распечатать.

Чтобы правильно сделать разметку по шаблону нужно приложить его к двери, чтобы точки на торце, обозначающие отверстие для защелки находились строго посередине, а остальная часть шаблона была параллельна уровню полов. Чтобы шаблон не сместился, можно по краям закрепить его малярным скотчем. Теперь необходимо каким-нибудь острием сделать центральные отметки отверстий, чтобы их было видно на дверной поверхности (на передней и торцевой части). Потом шуруповертом и фрезой в форме коронки высверливают отверстие.

Важно! Чтобы не появились сколы, не стоит насквозь рассверливать дверцу с одной стороны. Следите за сверлом, когда оно немного выглянет, прекратите сверление и продолжайте на противоположной части.

После вам потребуется высверлить отверстие для защелки в межкомнатную дверь. Возьмите сверло на 23мм. и по размеченному просверливайте поверхность насквозь, чтобы стержень дошел в сделанное отверстие. Также аппарат нужно параллельно дверям, чтобы пазы получились ровными и конструкция в последующем не заедала.

Устанавливаем замковую защелку

Самостоятельная установка врезного замка продолжается вставлением защелкивающего устройства. Чтобы правильно вставить защелку в межкомнатную дверь её необходимо выровнять с пазом на торцевой стороне и очертить рамку по контуру, чтобы она не сместилась во время монтажа.

Затем канцелярским ножом нужно достать защелку и сделать надрезы на нанесенному контуру. После надрезания с помощью стамески определяется потай. Необходимо, чтобы потай был на глубине немного меньшей, чем толщина декоративной рамки у защелки. Такое расположение позволит при вкручивании саморезов идеально вдавиться конструкции в дверное полотно.

Важно! Некоторые делают ошибку в том, что не делают надрезы перед определением потая. Если не срезать пленку, то во время вкручивания саморезов она повредится и получится неаккуратный вид.

Теперь нужно проделать места для саморезов, делают это сверлом диаметром 2мм. После остается вставить защелку в потай и притянуть с помощью саморезов к дверям. При тугом вхождении защелкивающего устройства, прорубите стамеской паз пошире.

Ставим ручки

Многих интересует, как поставить ручку. Это не труднее, чем всё предыдущее. Вначале её собирают по входящим в набор инструкциям

Если на конструкции есть язычок, то при установке обратите внимание, чтобы он был внутри помещения

Для установки нужно снять декоративную розетку. Затем конструкцию прикладывают к полотну и расчерчивают, после с обратной стороны прикладывают вторую часть и поступают аналогично. Теперь нужно закрутить крепежные штыри с одной части дверей и винты с другой. Не нужно пережимать винты, потому что ручки будут работать неправильно.

Теперь нужно прикрепить недостающие части у ручки и монтирование закончено. Чтобы наглядно увидеть установку ручек посмотрите видео-урок ниже.

Виды замков

На рынке стройматериалов представлен большой ассортимент дверных устройств. Они разнятся между собой по методу установки, уровню надежности, секретности.

По способу установки механизмы делятся на:

  • Накладные. Особенность данного устройства заключается в том, что большая часть конструкции находится на внешней поверхности полотна. При монтаже такого типа замка редко возникают трудности.

    Монтаж накладного замка не вызывает затруднений

  • Врезные. Они вставляются в корпус изделия после предварительной выборки.

    Для установки врезного замка необходимо правильно выбрать паз в двери

  • Встроенные. Данный тип замка монтируется в тело двери предприятием-изготовителем на определенном этапе производства. Поэтому установить его своими руками почти нереально, так как придется разбирать всю створку.

    Встроенные замки вставляются на этапе изготовления двери

По уровню безопасности и секретности изделия бывают:

  • цилиндровые;
  • сувальдные;
  • ригельные;
  • дисковые;
  • кодовые;
  • электронные;
  • магнитные.

Наибольшую популярность приобрели цилиндровые и сувальдные изделия.

Цилиндровый замок отличается высокой степенью безопасности

Сувальдные изделия состоят из громоздкой сердцевины и кодовых пластин. Уровень безопасности устройства обусловлен количеством сувальд. Чем их больше, тем сложнее его взломать.

От количества сувальд в сувальдном замке зависит степень защиты двери от взлома

В последнее время спросом стали пользоваться электромеханические и электромагнитные замки. Они обладают более высокой степенью защиты. Электромеханические изделия являются комбинацией механического устройства, электрических составляющих и электронного механизма.

Электромеханический замок – устройство с высокой степенью защиты

Электромагнитные изделия имеют корпус с электромагнитом и металлической отверткой. Они износоустойчивые и характеризуются высокой степенью надежности.

Электромагнитный замок отличается высокой износоустойчивостью

Выбор фрезерного станка

Виды фрезеров

В настоящее время выпускаются следующие виды фрезеров:

вертикальный или погружной. Инструмент предназначен для выемки пазов различной глубины. Фрезер для врезки петель и замков относится именно к этому виду;

кромочный или окантовочный. Оборудование предназначено для декоративной обработки краев деревянных изделий;

комбинированный. Станок является более профессиональным и универсальным, так как совмещает в себе возможности вертикального и кромочного оборудования;

специальный. Специальный фрезер может быть дюбельным, ламельным и так далее. Специальное устройство имеет узкую направленность и предназначено исключительно для определенной цели.

На что обратить внимание при покупке

мощность оборудования. Для домашнего применения, в отличие от профессионального, не стоит приобретать чрезмерно мощное оборудование, так как этот фактор влияет на скорость вращения фрезы и вес станка;
наиболее целесообразно приобретать устройство, оснащенное функцией регулировки скорости, что способствует аккуратному выполнению различных работ

Желательно, чтобы переключатель скоростного режима располагался в защищенной зоне и работал не плавно, а скачками;
при выборе надо обратить внимание на реальную величину выхода фрезы за пределы зажима. Цифры в модели оборудования указывают исключительно на длину хода головки

Например, ФМ-62, в данной модели 62 мм – это максимальная длина хода;

  • определить удобство применения фрезера. Оценивается вес оборудования, функциональность, удобство расположения ручек и пусковых механизмов, длина шнура электропитания. Чем проще и удобнее пользоваться устройством, тем меньше проблем возникнет при его эксплуатации;
  • попробуйте включить станок. Головка качественного оборудования должна свободно перемещаться. При этом полностью исключается наличие люфтов и/или перекосов. Станок должен работать практически бесшумно;
  • рабочая поверхность должна иметь широкий обзор. Желательно, чтобы в этой зоне располагалась дополнительная подсветка;
  • наличие дополнительных насадок, различных держателей и прочих элементов. Чем больше комплектация оборудования, тем выше его функциональные способности.

Приобретая фрезерный станок, основываясь на представленных рекомендациях, можно подобрать оптимально удобное и качественное оборудование.

Врезка замка вида «ручка»

Эта манипуляция точно заслуживает отдельного разбора. Специалисты рекомендуют перестраховаться и заклеить торец двери, а также ее плоскость малярным скотчем. Делать это нужно для профилактики вероятных повреждений. Как показала практика, наносить на скотч отдельные отметки намного удобнее. И еще он послужит хорошо заметной границей, переходить которую при работе категорически нельзя.

Рекомендуется ставить ручки-замки на высоте строго 100 см над полом. Такой вид запора неизменно должен поставляться вместе с шаблоном. Потому особых проблем в разметке не возникает. Так как цилиндровые механизмы могут быть разными по величине, искать подходящую коронку нужно только после покупки замка. Когда используется шаблон, поступают так:

его сгибают осторожно по линии выступа двери;
прикладывают с торцевой стороны;
делают метки, показывающие центры отверстий.

В этих местах сверлят отверстие в плоскости двери. Нецелесообразно пробивать ее насквозь. Как только направляющее сверло выйдет с противоположной стороны, делают паузу и начинают сверлить коронкой с изнанки. Такой подход действительно профессионален и позволяет избежать раскола древесины. Потом приходит время готовить отверстия для защелки.

При этом по отмеченным местам работают перьевым сверлом 2,3 см. Пройти надо до предыдущего отверстия. Сверло удерживают строго под углом 90 градусов к двери. Иначе велик риск, что защелка станет заедать и плохо работать. Когда проход готов, защелку вводят в него.

Теперь нужно выровнять расположение элемента по отношению к кромке. Карандаш поможет обвести контур декоративной рамки. Далее, извлекая защелку ножом для канцелярских работ, по этой линии надрезают полотно. Когда эта работа выполнена, при помощи стамески выбирают потайную полость, которая должна быть немного меньшей по размеру, чем рамка защелки. Нельзя изначально вычищать полость, это может закончиться повреждением пленки стамеской.

Подготовив паз, возвращают изделие на место, притягивая защелку саморезами. Отверстия под них сверлятся заблаговременно сверлом на 2 мм. Если деталь движется туго, надо подрубать соприкасающиеся места. Сама сборка ручки делается по инструкции производителя

Надо обязательно обращать внимание на то, как расположен язычок (в норме он всегда смотрит внутрь комнаты)

О том, как врезать замок в деревянную дверь своими руками, смотрите в следующем видео.

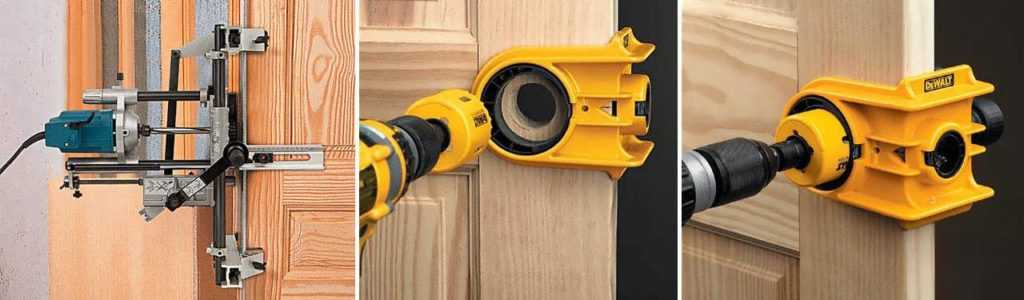

Универсальный шаблон для врезки петель и замков УФК-ПРОФИ

Это единственный универсальный инструмент, который врезает абсолютно всю фурнитуру, и даже не стандартную. Многопрофильный инструмент, предпочитаемый и уважаемый всеми профессиональными мастерами. С ним всё получается идеально и аккуратно, будто фурнитуру вставили сразу на заводе, погрешность — нулевая.

Выбрать и купить универсальную каретку для фрезера УФК-ПРОФИ стоит за значительное сокращение рабочего периода и сохранность денежных средств.

Какие работы можно производить с шаблоном для фрезера

  • Врезает замки (магнитные, большие, обычные, сантехнические) и ответные планки любого типа.
  • Фрезерует все виды скрытых и карточных петель, а также ригеля и защелки.
  • Можно разом устанавливать петли сразу в дверное полотно и коробку, причем скрытые петли тоже.
  • Фрезерование мебельных соединений шип-паз
  • Фрезеровка четверти, проушины, а так же «Т» образные соединения на ласточкин хвост.
  • Каретку особо ценят за работу с межкомнатными дверьми, но также удобно работать и с входными.

Почему профессионалы выбирают уфк-профи

На сегодняшний день большинство мастеров устанавливающих двери, а соответственно и замки с петлями предпочитают работать именно с Уфк-Профи по целому ряду причин:

  • Для работы НЕ понадобятся покупать копировальные вставки, планки, втулки и прочие приспособления, шаблон универсален и подстраивается под любой тип фурнитуры;
  • Идеальная и точная врезка;
  • Легкая и быстрая настройка фрезера под любой размер фурнитуры;
  • Инструмент удобен, легок и прост в обращении;
  • Работает с любым видом фрезера;

Немаловажные отличия, которые максимально облегчают врезку фурнитуры в межкомнатные двери:

  • Непрерывная — поточная врезка всей фурнитуры с фиксацией заданных размеров;
  • Все карточные и скрытые петли врезаются непрерывно одновременно в коробку и полотно;
  • При необходимости, замок или защелку можно врезать на установленной в проем двери.

Преимущества перед всеми остальными инструментами для врезки замков и петель

Этот наш отечественный инструмент, который прослужит долгие годы. Его собирают из надежных материалов. Инструмент жесткий, прочный, защищенный от коррозии и ржавчины. Он единственный в своем роде, повторить который ещё никому не удалось. Не ищите аналоги — их не существует.

  • Для регулировки центра зажима приспособление для фрезера снабдили встроенными креплениями (тисками), имеющими шкалу и две мобильные части, обладающие плавной силой зажима. Теперь ширина зажима и центр оси меняются в моменте, что существенно упрощает работу по синхронной врезке петель в полотно и коробку.
  • Фрезер без усилий, надежно фиксируется на специальном крепежном кольце.
  • Каретка фиксируется на полотне встроенными тисками, что дает максимальную надежность при работе с фрезером;
  • Размеры под Вашу фурнитуру, которую нужно врезать, устанавливаются за 1 минуту.
  • Весь процесс врезки петель, замков и ответок сократится в 50 раз.
  • Комфортно работать – компактный и легкий, весит 3,5 кг;

Если на рынке будут появляться изделия с нестандартной фурнитурой, то переживать не стоит, каретка УФК-Профи без проблем справится с ними. Врежет с такой же “заводской” точностью, как и остальные. Это незаменимый и независимый от моделей фурнитуры инструмент. Можно работать с любым размером и дизайном.

Каретка для фрезера УФК-Профи окупится уже за пару применений, поможет зарабатывать больше, быстрее, ведь работать с ней можно гораздо продуктивнее. Стать мобильнее, брать больше заказов. Клиенты сами помогут привлечь новых — они оценят качественную и красивую установку дверей. Цена изделия в полной комплектации 15 700 руб. Дополнительно докупать ничего не потребуется. Самая низкая цена из всех существующих моделей шаблонов для врезки петель и замков.
