Шаблоны для врезки дверных петель и замков фрезером: изготовление своими руками

Врезка петель самостоятельно

Определяем, куда открывается дверь, смотрим удобство открытия. Кладем двери набок в идеале для удобства работ изготовить угловые упоры для двери, чтобы дверь держалась самостоятельно, это очень облегчит работу. Отступаем, по 20 см от края двери ставим метки карандашом, прикладываем петлю и ставим метки. Берем, прикручиваем шурупами петлю к двери, смотрим, чтобы петля хорошо держалась. Берем строительный нож и аккуратно и с небольшим усилием обводим контур дверной петли, как показано на фото, потом с большим усилием проводим контур дверной петли, проводим ту же операцию со второй петлёй. В итоге получаем четко зарезанный контур. Узнайте о новых современных способах быстрой врезке замков и петель, используя специальные шаблоны и каретки которые значительно помогают ускорить работу и повысить качество. Подробно о приспособлениях и шаблонах используемых при установке дверей мастерами профессионалами.

Врезку петель можно произвести стамеской самостоятельно на глаз. Можно конечно более, быстрее с помощью ручного фрезера. Не надо думать, что фрезер это, что то, большое и промышленное, это вполне приемлемый инструмент, к которому понадобится хотя бы пару диаметров для разных типов замков. Фрезер очень облегчит и ускорит процесс врезки дверных петель с помощью него можно четко угадать глубину врезки, и он очень помогает если, попадаются сучки и неравномерные волокна древесины.

Вырезаем паз для петли на коробке

Следующее, что нам нужно сделать, — это перенести размеры петель на коробку. Обычно я это делаю сразу, а потом уже врезаю и в полотно и в коробку. Но разницы особой нет.

Для этого мы оставляем расстояние 3 миллиметра от края пропила (в данном случае мы пилили под 45 градусов).

Затем нам достаточно сделать одну метку. Обычно я делаю ее с той стороны, которая у нас идет ближе к краю полотна, и от нее я уже впоследствии на коробке отмечаю.

Точно так же отмечаем на другой стороне ровно по краю.

Далее нам нужно снять коробку и так же ножом обвести приложенную петлю. Здесь аналогичным образом ведем параллельно петле, вы это очень легко увидите и отрегулируете. Затем мы приступаем непосредственно к врезке. Но здесь у нас задача усложняется, так как просто поставить сюда фрезер не получится из-за перепадов. Соответственно сделать все это без каких-либо шаблонов на первый взгляд сложновато.

Но есть один секрет. И вот в чем он заключается. Рядом мы прикладываем вторую стойку. ставим между ними разъединитель и прихватываем скотчем.

Далее фрезер мы настраиваем таким образом, чтобы фреза у нас аналогично погружалась на толщину петли, учитывая высоту перепада.

Вот так у нас выглядит коробка после врезки фрезером.

Осталось лишнее убрать стамеской и молотком.

Вот буквально за минуту я убрал все лишнее, и петля у нас идеально входит.

Установка вручную

Данная операция проводится с использованием таких инструментов как карандаш, рулетка, электрическая дрель, сверло по дереву диаметром на 10-14 мм, стамеска на 14 и 20 мм, круглые напильники.

На уровне примерно 0,8-1 м от пола намечается положение запорной фурнитуры. Для того, чтобы максимально точно нанести отметки ширины, высоты и углублений замок прикладывается к поверхности двери боком. Не стоит забывать об отметках на торце створки, так как именно с этой части двери и начинается установка замка.

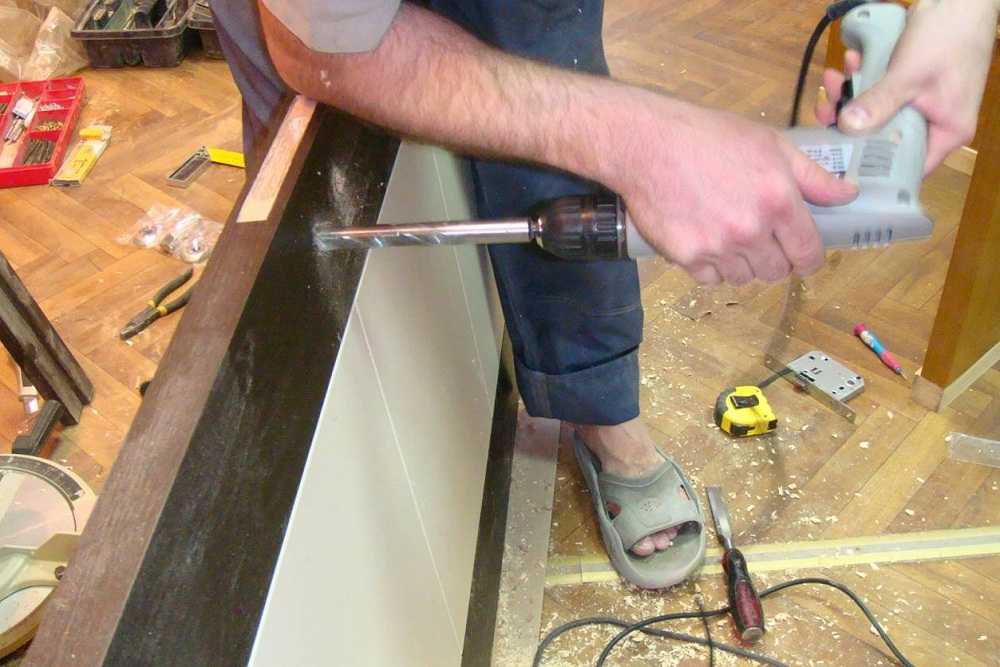

Сначала рассверливается небольшое углубление в торце полотна. Затем с помощью стамески паз расширяется и выравнивается так, чтобы неровности не мешали свободной вставке запора в углубление.

После того, как паз готов, поочередно с каждой стороны двери по отметкам расположения ручек и цилиндра высверливаются сквозные углубления. Края обязательно ровняются круглым напильником.

Можно приступать к сборке замка. Сам запор вставляется в паз с торцевой части двери, фиксируется стержнем, на который затем нанизываются половинки ручки. Следом устанавливается сердцевина (в случае разборного запора) и проверяется работа замка в открытом положении двери.

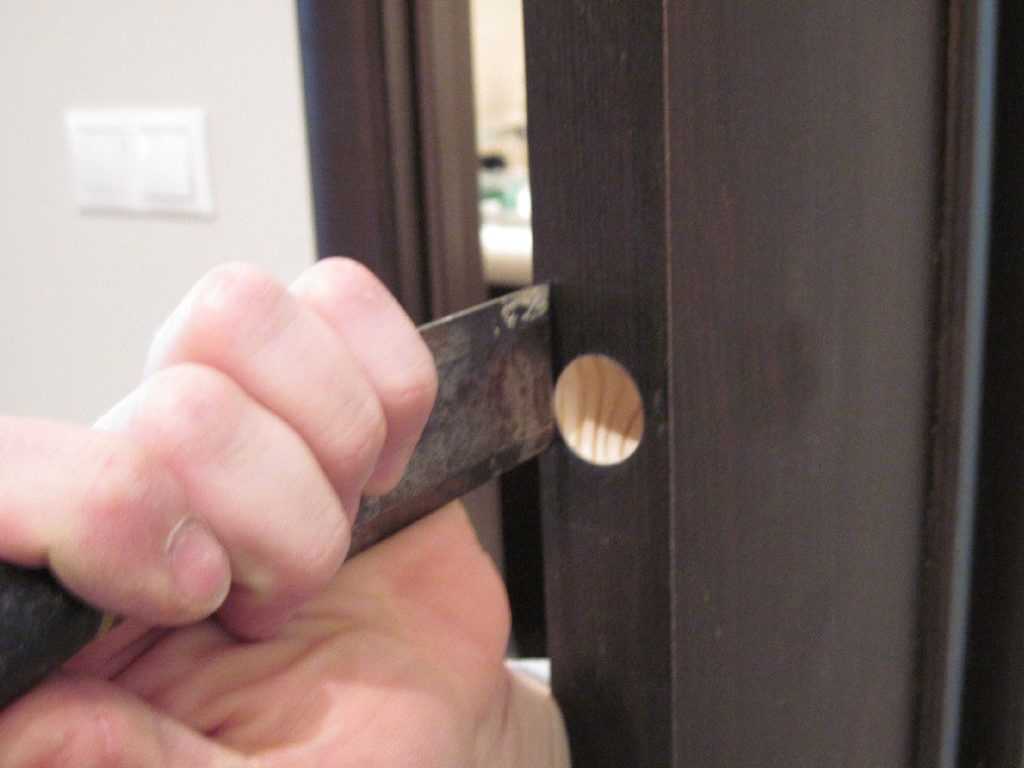

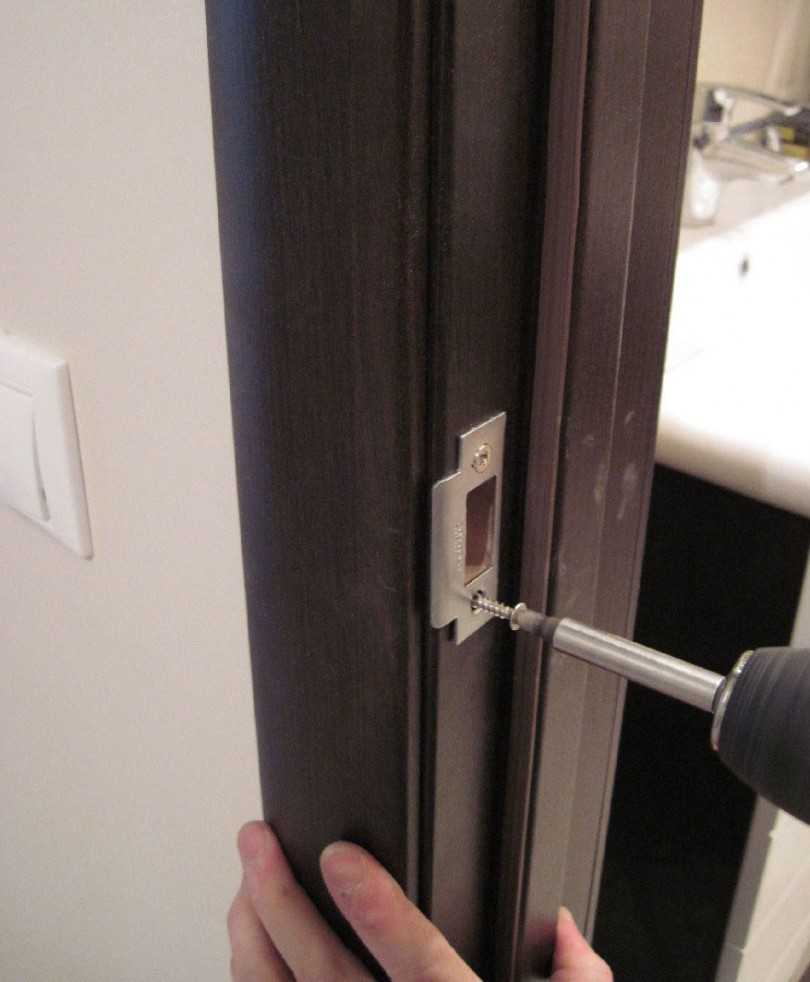

Если механизм работает исправно, выдвигаем язычок, прикрываем дверь и намечаем на коробе расположение будущего паза под язычок. По наметкам при помощи молотка и стамески вырубается паз, впоследствии оформляемый декоративной накладкой. Это пластину рекомендуется слегка утопить в поверхности рамы также при помощи углубления, выполненного стамеской.

Завершающий штрих – установка декоративной пластины на замок с торца двери и накладок на ручки.

Соединение шип-паз и ласточкин хвост

Для создания соединения шип-паз существует множество сложных приспособлений. Но если производство изделий из дерева поставлено не на поток, то соединение шип-паз при помощи ручного фрезера можно сделать простым способом.

  1. Деталь, на которой будет вырезаться шип, должна иметь уже чистовой размер. Делая разметку, следует добавить к длине детали длину шипа. К примеру, для ножек столов и стульев будет достаточно длины шипа 30-40 мм, а для дверей – 55-70 мм. С помощью угольника сделайте разметку на краю заготовки.
  2. Возьмите ножовку по металлу и сделайте небольшие пропилы (это будут плечи шипа).
  3. Подготовьте фрезу “бочонок” и закрепите ее в цанге аппарата. С ее помощью будет создаваться шиповое соединение.
  4. Закрепите заготовку на верстаке, а перпендикулярно ей закрепите вторую деталь такой же толщины (будет выполнять роль опоры для подошвы фрезера).
  5. Далее, необходимо выставить величину вылета фрезы относительно площадки агрегата. Если шип будет располагаться точно по центру заготовки, то вылет инструмента должен быть таким, чтобы после переворачивания детали и второго прохода у вас получилась толщина шипа, соответствующая ширине паза. Ширина паза, в свою очередь, зависит от диаметра пазовой фрезы. Вот от этого размера и следует начинать расчет всего соединения.
  6. После того, как вы определились с глубиной погружения инструмента и выставили ограничитель, можно приступать к выборке шипа. Включите агрегат и начинайте фрезеровать заготовку, но поэтапно, углубляясь каждый раз в материал на 3 мм.
  7. Когда требуемая глубина будет достигнута, остановите аппарат и переверните заготовку.
  8. Продолжайте выборку шипа методом, описанным выше. В результате вы получите шип прямоугольного сечения. Но, так как паз будет иметь по краям закругление от фрезы, то и на шипе потребуется срезать углы. Сделать это можно ножом или на точильном станке.

Как выбирается паз, было подробно рассмотрено выше. Если требуется сделать шип-паз по всей длине или ширине заготовки, то скруглять углы шипа не потребуется.

Чтобы изготовить шиповое соединение ласточкин хвост, используют специальное приспособление.

На фрезере устанавливается пазовая фреза “ласточкин” хвост, а также копировальная втулка, имеющая бортики, для лучшего позиционирования в прорезях шаблона.

После зажатия шаблона и заготовки проводится фрезерование по общим правилам.

Пазо-шиповое соединение также используется при изготовлении вагонки. Только, чтобы сделать вагонку, необходимо иметь комплект из 2-х фрез. Одна фреза выбирает паз на кромке детали, а другая – делает шип.

Чтобы сделать филенку, кромка которой является шипом, и прорезать паз в рамке фасада, также используют набор фрез.

Установка петель при помощи шаблона

Шаблон для врезки дверных петель подходит как для обычных, так и для скрытых петель. Необходимый инструмент и инструкция по использованию устройства абсолютно одинаковы.

Инструменты, необходимые для проведения врезки

Итак, для установки петли на дверь необходимо подготовить:

  • приобретенный или изготовленный самостоятельно шаблон;
  • фрезер. При отсутствии фрезера выемку можно производить обычной стамеской. Однако это приведет к увеличению времени, необходимого для врезки петли;
  • дрель;

Станок для облегчения работы по врезке дверных петель и замков

  • шуруповерт или отвертку. При наличии шуруповерта облегчается процесс фиксации петли на дверном полотне или косяке;
  • мягкую кисточку. Инструмент предназначен для удаления скопившейся в процессе работе стружки. Данную операцию рекомендуется проводить регулярно, так как это способствует увеличению точности при выполнении работы;
  • стамеску;
  • рулетку;
  • сами петли. Для дверного полотна высотой не более 2 м достаточно 2-х петель. Крепежные элементы находятся в комплекте петли.

Комплектность дверной петли при покупке

Для установки мебельных петель потребуется специальная насадка на фрезер, способная вырезать круглые отверстия.

Инструкция по врезке

Прежде чем приступать к врезке дверных петель, необходимо определить, какое расстояние петель на двери является наиболее оптимальным:

  • от краев дверного полотна требуется отступить как минимум 20 см;
  • если в размеченной области попадаются какие-либо погрешности целостности дверного полотна, то петли можно сдвинуть на 2-3 см в разные стороны.

Врезка петель производится по следующей схеме:

  1. дверное полотно фиксируется на полу с помощью специальных зажимов или иных подсобных устройств. Если производится замена петель, то дверь предварительно снимается. Фиксация дверного полотна способствует точности проведения дальнейших работ;
  2. на торцевой части дверного полотна производится разметка места будущего расположения петель с учетом требований, изложенных выше;

Обозначение мест для установки петель на дверном полотне

  1. к месту установки петли крепится шаблон для разметки петель. Отверстие между ограничительными накладками должно соответствовать габаритам устанавливаемой петли;

Габариты петли, которые должны быть перенесены на шаблон

  1. при помощи фрезера снимается основной слой дверного полотна. При работе фрезерный станок должен располагаться строго вертикально дверному полотну. Любые перекосы приведет к ошибкам при выполнении установки;

Обустройство ниши для дверной петли

При выемке дерева следует учесть толщину петли и фиксирующего стержня. Если сделать минимальный паз для петли, то это приведет к ограничению работоспособности фурнитуры. При слишком большом углублении петля будет ослаблена и не сможет надежно удерживать дверное полотно.

  1. снятая стружка удаляется кисточкой для проведения следующих этапов работ;
  2. петля примеряется на подготовленное место. Обнаруженные недостатки работы фрезера удаляются стамеской. Петля должна аккуратно и точно войти в подготовленную для нее нишу. Любые недостатки могут привести к неработоспособности фурнитуры;

Доработка ниши для петли стамеской

  1. на следующем этапе производится разметка мест нахождения крепежных болтов. Для этого петля приставляется к предназначенному месту и с помощью карандаша (маркера) отмечаются необходимые области. Для врезки скрытых петель отверстия для креплений размечаются после простого приставления петли снаружи к полотну. Иным способом провести разметку не получится;
  2. отверстия для болтов просверливаются. Предварительное сверление упрощает дальнейшую установку и снижает возможность образования сколов и трещин на дверном полотне;
  3. петля фиксируется шуруповертом или обычной отверткой, подходящей по размеру.

Закрепление дверной петли на полотне

Аналогичным образом производится установка второй части петли на дверном косяке.

Весь процесс установки дверных петель при помощи специального шаблона представлен на видео.

Шаблон, предназначенный для установки дверных петель, способен в несколько раз упростить проведение работы и снизить количество возможных ошибок, которые могут привести к необходимости замены дверного полотна. Устройство можно приобрести в магазине, что наиболее предпочтительно для профессионалов, выполняющих врезку петель ежедневно или сделать самостоятельно.

ля самостоятельного изготовления шаблона потребуется 2-3 часа свободного времени и небольшое количество материалов. При минимальных затратах можно сделать для себя приспособление, которое не раз пригодится при ремонтных работах.

Разновидности ручных фрезерных установок

На современном рынке ручные фрезерные установки представлены электрооборудованием следующих категорий:

  1. устройства вертикального или погружного типа, которые преимущественно используются для выемки пазов различной глубины и ширины (типичным представителем электроинструмента данной категории как раз и является фрезер для врезки петель и замков);
  2. кромочные фрезеры, которые также называют окантовочными (при помощи электроинструментов данной категории выполняется декоративная обработка краев изделий, изготовленных из древесины);
  3. фрезеры комбинированного типа, используемые преимущественно в профессиональной сфере (комбинированными они называются потому, что совмещают в себе возможности фрезеров кромочного и вертикального типа);
  4. электроинструменты специального назначения, наиболее распространенными видами которых являются ламельные и дюбельные фрезеры (как следует из названия категории таких устройств, использоваться они могут только для решения определенной технологической задачи).

Установка петель при помощи фрезера и шаблона

Процесс установки петель при помощи шаблона и фрезерного станка происходит следующим образом:

  1. подготавливается оборудование: фреза, стамеска, дрель, шуруповерт. Какая фреза для врезки петель потребуется? Целесообразнее всего использовать фрезу наиболее подходящую по размеру устанавливаемой петли. Если фреза будет намного меньше габаритов петли, то делать выемку придется в несколько заходов, что способствует возникновению неровностей. Фреза большего размера не используется. Помимо длины и ширины фрезы необходимо настроить и глубину врезки, которая равняется толщине самой петли;
  1. дверь устанавливается на постамент и фиксируется. Надежная установка дверного полотна будет способствовать максимальной точности в проведении работы;
  2. производится разметка области для . Если высота двери не превышает 2 м, то достаточно установить 2 петли, каждая из которых будет располагаться на удалении 20 см от верхней и нижней частей полотна. При необходимости дополнительная петля устанавливается посередине;
  1. на торец дверного полотна устанавливается подготовленный шаблон. Как это правильно сделать описано выше;
  2. начинается фрезерование двери;

При работе фрезерным станком требуется соблюдать технику безопасности. Устройство средней мощности выдает большую скорость вращения, что может способствовать получению повреждений.

  1. производится примерка петли к полученной выемке. Все неровности поверхности, а при необходимости и размеры, выравниваются стамеской;
  2. после подготовки ниши для петли можно переходить непосредственно к креплению фурнитуры. Для этого на первой стадии необходимо разметить места расположения будущих крепежных элементов;
  3. обозначенные места предварительно просверливаются, что помогает избежать деформации дверного полотна при креплении петель;
  4. петли устанавливаются и надежно фиксируются болтами. В большинстве случаев необходимые крепежи входят в состав комплекта дверной петли;
  1. таким же способом происходит установка второй части дверной петли на дверном косяке.

Как использовать шаблон и фрезерный станок для врезки петель можно узнать, посмотрев видео.

Установкой петель с использованием шаблона и фрезерного станка могут заниматься даже начинающие, не опытные мастера. Главное при работе – четко соблюдать все правила безопасности и внимательно производить требуемые замеры и настройки.

Качественно установить межкомнатную дверь можно при помощи специального фрезера для врезки Каждый человек хочет, чтобы его межкомнатная дверь была установлена красиво и без повреждений, и поэтому всегда стоит обращаться к профессионалам, знающих свое дело, пусть это будет несколько дороже, но зато есть уверенность в качественном исполнении работ.

Врезка замков в межкомнатные двери: необходимые инструменты и их назначение

Выбор инструмента, необходимого для того, чтобы врезать замок в межкомнатную дверь, зависит в первую очередь от технологии, с помощью которой будет осуществляться этот процесс. Их две – одна профессиональная, которая предполагает использование высокоточного современного электроинструмента, а вторая, можно сказать, кустарная, осуществляющаяся посредством молотка и зубила. Выбирать, какой из них вы будете придерживаться, конечно, вам. Я лишь скажу одно – в последнем случае результат может вас огорчить. В среднем же, если говорить про инструмент для врезки замков, то понадобится следующий набор.

  1. Ручной фрезер для врезки замков – именно он используется профессионалами для обеспечения высокой точности и качества выборки посадочных углублений для планки замка. Благодаря высоким оборотам вращения фрезы, он позволяет вырезать углубления под замок, не травмируя декоративное покрытие двери.
  2. Молоток. А как же без него? Скорее всего он понадобится для работы в паре со стамеской при кустарном способе врезки. Но может пригодиться и при профессиональном подходе к делу.
  3. Стамески разной ширины. С их помощью придется вырезать посадочное отверстие под планку замка – этот инструмент довольно топорный, а результат работы с ним зависит в большей степени от руки мастера.
  4. Дрель или шуруповерт – понадобятся для высверливания отверстий под ручки и глубокого посадочного отверстия под сам замок.
  5. Плоская и крестовая отвертки. Именно ими лучше всего закручивать саморезы, которыми крепится как замок, так и сами ручки – если шуруповерт соскочит с шурупа, то вероятнее всего дверь будет повреждена.
  6. Набор перьевых сверл по дереву. Они устанавливаются на дрель или шуруповерт и используются для высверливания посадочных отверстий. Как это делается, расскажем чуть позже.
  7. Рулетка. О ее назначении говорить не придется, все и так знают, для чего она служит.

Вот и все, что понадобится для решения вопроса, как врезать замок в деревянную дверь? Можно еще рассказать и о редко используемых в этом деле инструментах, но, наверное, не стоит, так как без определенного опыта с ними можно натворить много непоправимых дел.

Наглядно процесс установки замка в межкомнатную дверь можно посмотреть в видеоролике ниже.
