Механизм сдвижных дверей: излагаем развернуто

Механизм для раздвижных дверей: разновидности

Уже не терпится смастерить раздвижной механизм для дверей своими руками? Тогда следует знать, какие бывают разновидности подобных устройств.

Разновидности раздвижных дверей.

  1. Радиусные. Это конструкция полукруглой формы. В большинстве случаев ее производят из закаленного стекла (толщиной 8 мм и более) с высокими показателями прочности. Механизмы подобного рода стоят недешево. Однако и внешний вид их впечатляет, добавляя жилому или офисному пространству еще больше объемности. Такие двери выступают замещающими раздвижные двери-купе, когда последние не представляется возможным установить.
  2. Купе. Подобный механизм допускает крепление одно- двух- трех- и четырехстворчатого изделия. Имеется одно общее качество с радиусной разновидностью — отличная экономия пространства. Для некоторых более предпочтительным является такой нюанс, чтобы створка не просто отодвигалась в сторону по стене, но была спрятана в нише. Такое пожелание будет сопряжено с изготовлением специального участка из металла и гипсокартона, имеющего полость внутри.
  3. Гармошки. Имеют и другое наименование — зиг-заг. Это конструкция из одинарных сегментов, которые накладываются один на другой при открывании. Своими руками подобного плана механизм соорудить немного труднее, но также является реальным.

Виды механизмов.

Еще раздвижные полотна подразделяют и по такому показателю, как способ крепления. Они могут быть сконструированы как с 1-ой, так и с 2-мя направляющими. Полотно на 1-ой направляющей (подвесное) предусматривает меньшей траты времени при монтаже. Однако такие качества двери на 2-х направляющих, как устойчивость и надежность, ценятся больше, если необходимо прикрепить тяжелое полотно двери.

Раздвижной механизм может быть устроен и при помощи особой перегородки, полой внутри, в которой располагают скрытно направляющую. И как результат, дверное полотно прячется в нее, при этом экономится жилое пространство.

Помимо направляющих, прикрепленных к поверхности пола, двери можно устанавливать и на специальный рельс. При таком решении полотно двери будет расположено несколько выше линии пола.

Что это такое?

Речь идет о термине «компланарность», который пришел в сферу изготовления мебели из такого направления научной теории, как векторная геометрия, и означает размещение векторов, а в рассматриваемом случае – дверей, створок или полотен в одной плоскости. Более точно новинка называется «раздвижная компланарная система для шкафов-купе». Этот класс мебели со сдвижными дверцами уже давно стал привычным атрибутом в домашнем, офисном или общественном интерьере.

Как известно обладателям и пользователям таких шкафов, их дверцы скользят с помощью роликов по рельсам-направляющим, а в закрытом положении смещены друг относительно друга ступенькой. Новый механизм открывания дверей позволяет устранить это относительное неудобство – в закрытом положении все дверные створки с минимальными зазорами выстраиваются в одной плоскости, а ролики, ограничители и прочие механические детали спрятаны за неподвижным фасадом.

С точки зрения механики здесь нет ничего сложного – в состоящее из несущих и опорных рельсов и роликов устройство добавлены специальные ходовые кронштейны или рычаги, которые позволяют каждой из створок при открывании смещаться относительно других в параллельную плоскость, а при закрытии возвращаться в общую для всех направляющую.

Основным плюсом компланарного механизма применительно к шкафам-купе является возможность новых дизайнерских решений, при которых присутствие шкафа может выдать только его открытое положение. На общую эстетичность немало влияет и монтажное исполнение механической части – в отличие от остальных исполнений, она остается полностью скрытой и ни в коей мере не влияет на внешний вид интерьера. Преимуществом служит также определенный выигрыш внутреннего объема – за счет конструкции экономится 8-10 см полезного пространства для размещения вещей.

Среди прочих достоинств компланарной системы можно отметить еще несколько:

  • несущая способность подвесной части системы позволяет устанавливать раздвижной фасад весом до 60 кг, что, соответственно, дает возможность устройства двухдверных шкафов-купе длиной до 3 м, а трехдверных – длиной до 5 м;
  • исходя из несущей способности, для изготовления шкафов могут применяться самые различные материалы (ДСП, МДФ, массив из натурального дерева, пластик, стекло, зеркала) с толщиной от 16 до 60 мм;
  • большинство компланарных механизмов оснащены системой регулировки для настройки величины выдвижения створок и зазоров между ними, элементами демпфирования, плавной доводки в крайнее положение, некоторые могут быть укомплектованы специальными электроприводами.

Преимущества и недостатки подвесных систем

Мебельные фасады и межкомнатные двери с подвесной системой завоёвывают всё больше и больше приверженцев, поскольку достоинства этого способа крепления полотна очевидны буквально каждому.

Стильный дизайн. Пожалуй, это главная причина, по которой потребители выбирают сдвижные двери: мебель и интерьер в целом выглядят элегантно и современно.

Экономия пространства. Дверь, отъезжающая в сторону при открывании, не занимает много места. Подвесные системы особенно актуальны для небольших квартир, в которых приходится бороться за каждый квадратный метр свободной площади. Внутри шкафа тоже появляется больше места благодаря отсутствию петель.

Удобство. Двери раздвигаются и сдвигаются лёгким движением руки, не нужно прилагать для этого никаких усилий, даже если сама дверь весит несколько десятков килограммов. При открывании обеспечивается полный обзор содержимого шкафа и удобный доступ к любому уголку.

Надёжность. В отличие от распашных дверей, качественная подвесная система не будет произвольно открываться или закрываться, а срок службы при должном уходе составляет несколько десятилетий.

Бесшумность. Хорошо отрегулированные ролики скользят по направляющим практически без звука. Не стоит опасаться появления скрипа или грохота

Это особенно важно для шкафов, установленных в спальне.

Безопасность. Шкаф с подвесной системой можно устанавливать даже в детской, не опасаясь, что ребёнок ушибётся или защемит руку дверью.

Единственный недостаток подвесных систем для массивных дверей – их довольно высокая цена, однако она полностью оправдана удобством, долговечностью и безопасностью конструкции.

Конструкции систем с разным количеством направляющих для раздвижных дверей

Раздвижная система может быть представлена однополозным или двухполозным механизмом. В первом случае полотно передвигается по одной профильной рельсе, которая закреплена вверху к стене или потолку. Нижняя рельса при этом полностью отсутствует. Купить направляющую для раздвижной двери можно в виде одинарной или сдвоенной конструкции. Первый вариант используется для одностворчатого полотна, которое может перемещаться в одну сторону. Сдвоенная телескопическая рельса устанавливается для двух створок, которые двигаются с перекрыванием друг друга.

В таком подвесном механизме для раздвижных дверей отсутствует фиксация положения полотна, поэтому здесь следует устанавливать легкие двери небольшой толщины. В нижней части располагаются лишь ограничители.

Раздвижная система дверей может быть однополозной или двухполозной

Такой вариант неудобен в вопросе звуко- и теплоизоляции помещения. Однако здесь присутствует и положительный аспект, что предполагает возможность естественной циркуляции воздушного потока в помещении.

В качестве верхней направляющей для раздвижных дверей может использоваться не только профиль, но и труба или металлический стержень, что разнообразит выбор способа монтажа.

Механизм из двух направляющих для межкомнатных раздвижных дверей

Двухполозная система предполагает наличие двух направляющих: нижней и верхней. При этом дверное полотно перемещается с помощью роликового механизма для раздвижных дверей, который расположен на нижней рельсе. Она может быть одинарной или сдвоенной, что обеспечит свободное перемещение двух створок. Монтируется рельса к полу. Для эффективной и долговечной работы системы нижнюю направляющую для раздвижной двери необходимо периодически очищать.

Верхняя направляющая служит для поддержания створки в вертикальном положении. Она должна быть того же типа и материала изготовления, что и нижняя. В такой системе стопорные элементы крепятся сверху к стене, а ограничители движения устанавливаются внизу. Данный напольный вариант целесообразно использовать для массивных, тяжелых и габаритных дверей.

Двухполозная система имеет направляющие не только сверху, но и снизу

Система с двумя направляющими имеет ряд существенных преимуществ. Она является более надежной, способна выдержать значительную нагрузку, позволяет надежно зафиксировать полотно в верхней и нижней плоскостях, что исключает вероятность его раскачивания даже при сильном сквозняке. Поэтому она используется в качестве механизма для раздвижных дверей шкафов-купе.

Однако монтаж такой системы является более трудоемким и сложным

Для обеспечения эффективной работы конструкции перед ее установкой важно правильно выполнить разметку для крепления направляющих, которые должны располагаться строго друг под другом

Существует комбинированный вариант, оснащенный двумя направляющими, по которым передвигаются ролики. Такой механизм для раздвижных дверей целесообразно использовать для очень тяжелых полотен, что позволит равномерно распределить по всей площади нагрузку от конструкции. Данный вариант также способствует легкой и удобной эксплуатации.

Система с двумя направляющими является более надежной и удобной

Установка наполнения

Процесс зависит от используемого наполнения дверки, к примеру, вы решили вставить зеркало. Сначала по его периметру устанавливают резину для уплотнения. Потом дверцу разбирают, нижние ролики снимать не стоит. Зеркало с резинкой устанавливают в верхнюю и нижнюю планки, и конструкцию собирают.

Контролируйте, чтобы саморезы затягивались с одинаковым усилием, иначе зеркало треснет. Так же собирают дверку, при установке плиты USB.


Полная схема сборки наполнения и фурнитуры двери шкафа-купе

Хотя сборка раздвижных дверок шкафа-купе на роликах не выглядит сложно, неопытные мастера могут совершить ошибки. Желательно сперва попробовать это сделать на дачном шкафу, чтобы узнать все важные моменты. Можно украсить створку дверок оригинальным наполнением – к примеру, установить стекло с гравированным рисунком или фотопечатью.

Установка дверей

Полотно необходимо повесить, соединив при этом каретки со скобами, при этом оно должно легко перемещаться и не задевать стену.

Если все сделано правильно, можно продолжить монтаж. Для этого дверное полотно необходимо открыть до упора и отметить на полу место, где будет крепиться нижний направляющий элемент. После этого дверь опять снимается.

С использованием фрезера на нижнем торце полотна делается паз во всю длину. При этом глубина и ширина паза зависит от размера нижнего поводка. Для свободного хода по механизму он должен быть немного большего размера.

Отвес закрепляется на верхней направляющей. После тщательного замера определяется наиболее точное положение поводка, который прикручивается к полу саморезами.

Полотно устанавливается в вертикальное положение и надевается пазом на поводок. Путём регулирования болтов кареток необходимо добиться правильного их размещения. Механизм для раздвижной межкомнатной двери на этом этапе можно считать установленным.

Далее необходимо врезать в дверное полотно замок и ручку, как правило, отверстие для установки уже предусмотрено производителем, а в инструкции подробно описан процесс монтажа. Нередко комплект поставляется с уже установленным замком и ручкой.

Установка межкомнатной раздвижной двери, которая двигается вдоль стены

Движущиеся вдоль стены раздвижные двери оснащены конструкцией современного раздвижного механизма, который работает бесшумно, мягко и надежно.

Итак, рассмотрим алгоритм установки двери, которая двигается вдоль стены и имеет комплект роликов, установленных вверху и внизу. Следует отметить, что размер дверного полотна, конечно же, должен соответствовать габаритам дверного проема.

Итак, межкомнатную дверь требуется установить таким образом, чтобы она двигалась вдоль стены. Для начала подготовим сам дверной проем: все линии и углы должны быть прямыми. Это обязательное условие корректной установки. Алгоритм монтажа следующий.

Собираем псевдокороб, основная функция которого – декор дверного проема. Проверяем корректность его сборки с помощью строительного уровня и строительного отвеса. Вставляем псевдокороб в проем и фиксируем его деревянными клиньями

Осторожно вбиваем клинья молотком в зазор между стенным проемом и псевдокоробом

Корректность установки псевдокороба необходимо проверить с помощью строительных приспособлений (отвеса, уровня). Следует отметить, что от правильности и соосности установки элементов двери зависит то, насколько она долго прослужит, а также отсутствие перекосов и «съезжания» двери в какую-либо сторону.

Теперь проведем монтаж раздвижной роликовой системы. Для этого на самом полотне необходимо отметить карандашом конкретные места крепления движущихся элементов вверху и, соответственно, внизу, затем нужно просверлить отверстия под крепеж и закрепить держатели для роликов.

Схема крепления механизма раздвижной двери.

После вставляем ролики в держатели, по два ролика на каждую сторону полотна, вверху и внизу.

Устанавливаем в соответствующем месте на полотне ручку.

Далее монтируем верхнюю направляющую. Для этого вначале закрепляем ее на деревянном бруске соответствующего размера (40*40 мм + длина направляющей с допуском на крепеж). После вставляем полотно с роликом в смонтированную направляющую и проверяем правильность монтажа по уровню и величине зазоров.

Затем закрепляем брусок с верхней направляющей над проемом. Отмечаем с помощью карандаша и, при необходимости, отвеса линию на полу, на которой должна располагаться нижняя направляющая. Саму дверь пока можно убирать.

Прикрепляем к полу нижнюю направляющую. Оптимальный вариант ее расположения – вровень с полом. Конечно, это необходимо продумать и осуществить еще на этапе ремонта либо замены напольного покрытия.

Устанавливаем на рельс верхней направляющей ограничители хода. Затем межкомнатную дверь с роликами необходимо вставить сначала в верхнюю, а затем и в нижнюю направляющую. На нижней направляющей следует закрепить ограничители движения роликов. Если нижние ролики не предусмотрены в конструкции двери, то в нижней грани полотна проделываем паз для ограничителя, который будет стопорить движение двери внизу.

Данный ограничитель крепится к напольному покрытию. Лучшим вариантом является, в данном случае, использование резинового или пластикового ограничителя.

Проверяем плавность хода и отсутствие неисправностей.

Заполняем имеющиеся пустоты между псевдокоробом и дверным проемом строительной пеной.

Устанавливаем декоративную панель, которая будет скрывать брус, ролики и направляющую. Наличниками закрываем зазоры, предварительно уже заполненные строительной пеной. Устанавливаем декоративные заглушки на крепежные элементы.

В целом, алгоритм монтажа раздвижных дверей с верхними и нижними роликами завершен. Раздвижные двери готовы к эксплуатации.

Материалы изготовления

Подобрать уникальный интерьер для своего жилища можно, используя неповторимый дизайн шкафа купе. Зачастую он занимает заглавное место и нередко значительную часть помещения. Поэтому к выбору материала изготовления нужно отнестись серьезно. Этот предмет мебели должен гармонировать с окружающей обстановкой, подходить под общий стиль комнаты, являться неотъемлемой его частью.

Существует множество вариантов отделки купейных дверей как для встроенного, так и для корпусного шкафа. Самыми основными материалами являются следующие:

  • ДСП – долговечный материал, устойчивый к механическим повреждениям, легко чистится от различных загрязнений и пыли. Он относится к одним из самых дешевых способов отделки шкафа купе. Такая мебель особо не будет выделяться, станет частью лаконичного интерьера;

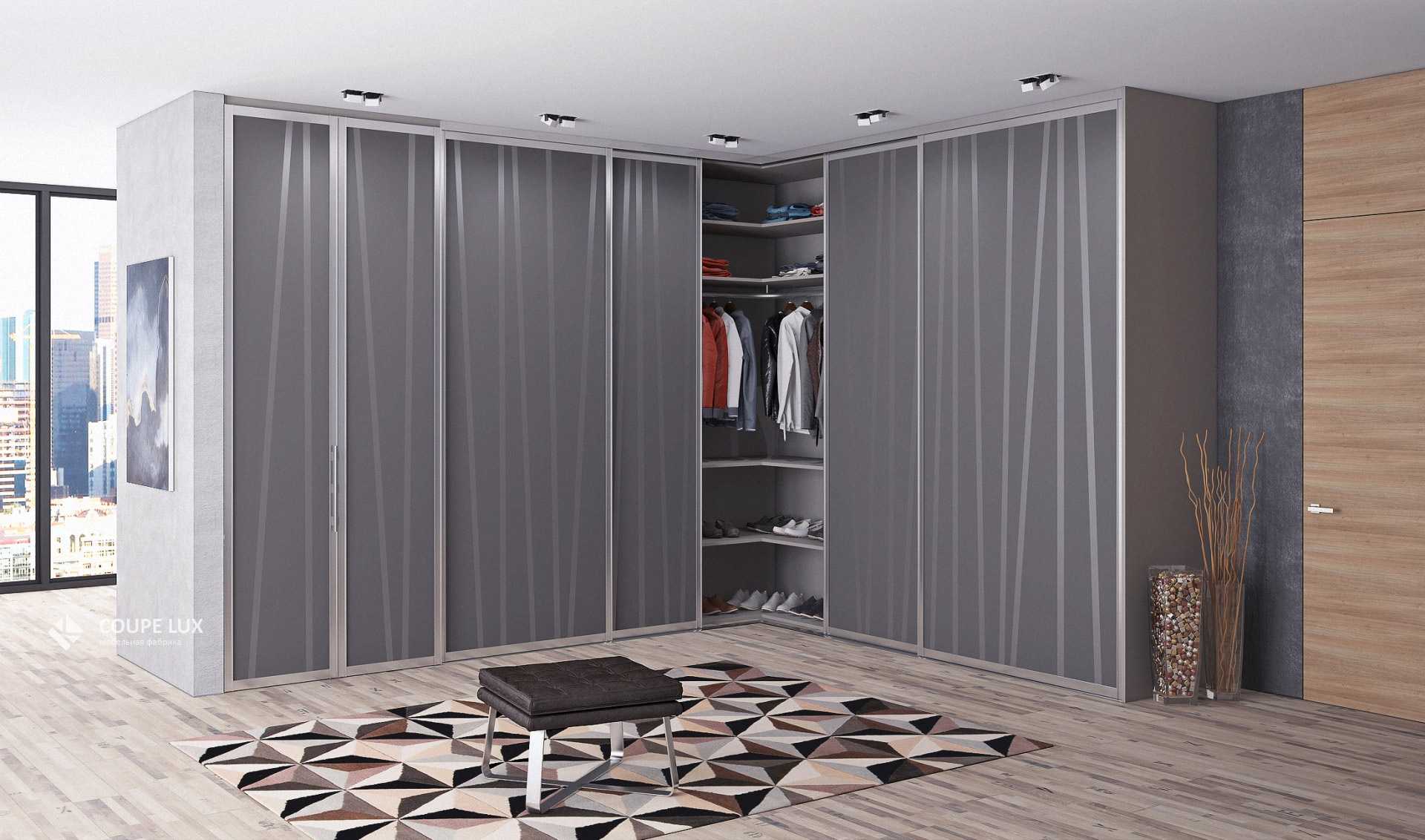

  • стекло – для изготовления шкафов купе чаще используют матовое стекло или акриловые стеклянные дверцы. Прозрачные модули непрактичны, по крайней мере, для шкафов с вещами, так как все содержимое легко просматривается. Отличной альтернативой обычному стеклу будет лакомат (матированная поверхность, позволяющая при приближении сориентироваться в пространстве) и лакобель (лакированное стекло с глянцевой поверхностью, часто разных цветов);

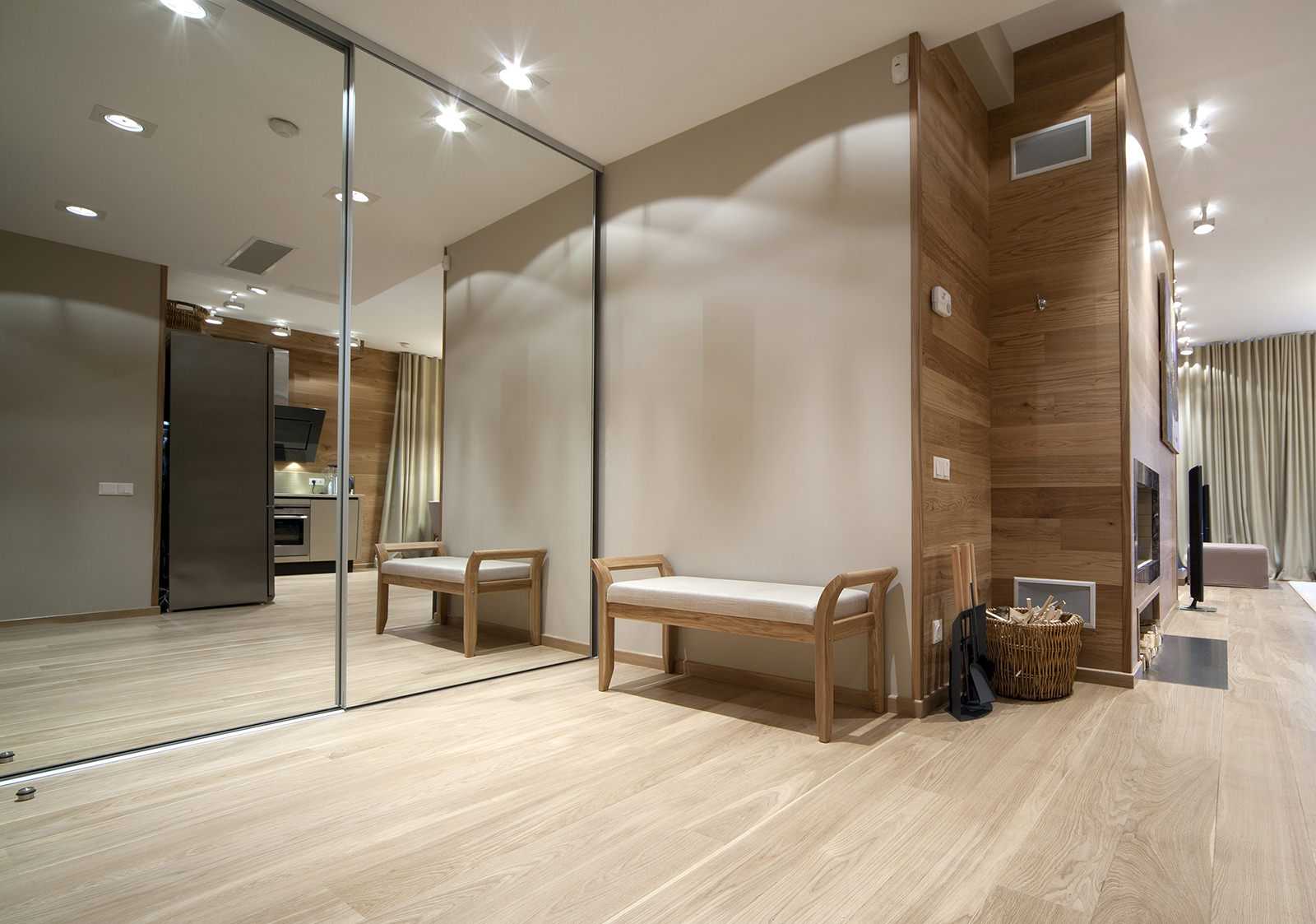

  • зеркало – выигрышный вариант для небольшого помещения, которое нуждается в визуальном расширении. Можно изготовить двери полностью из зеркала, можно сделать симметричные вставки, волны, диагональные фрагменты. Что касается дизайна такой поверхности, то это особенно и не потребуется, однако можно прибегнуть к затемнению, вставкам из цветного стекла, нанесению пескоструйных рисунков или матового оформления. Такой шкаф будет смотреться стильно и оригинально, особенно если он выполнен на заказ;

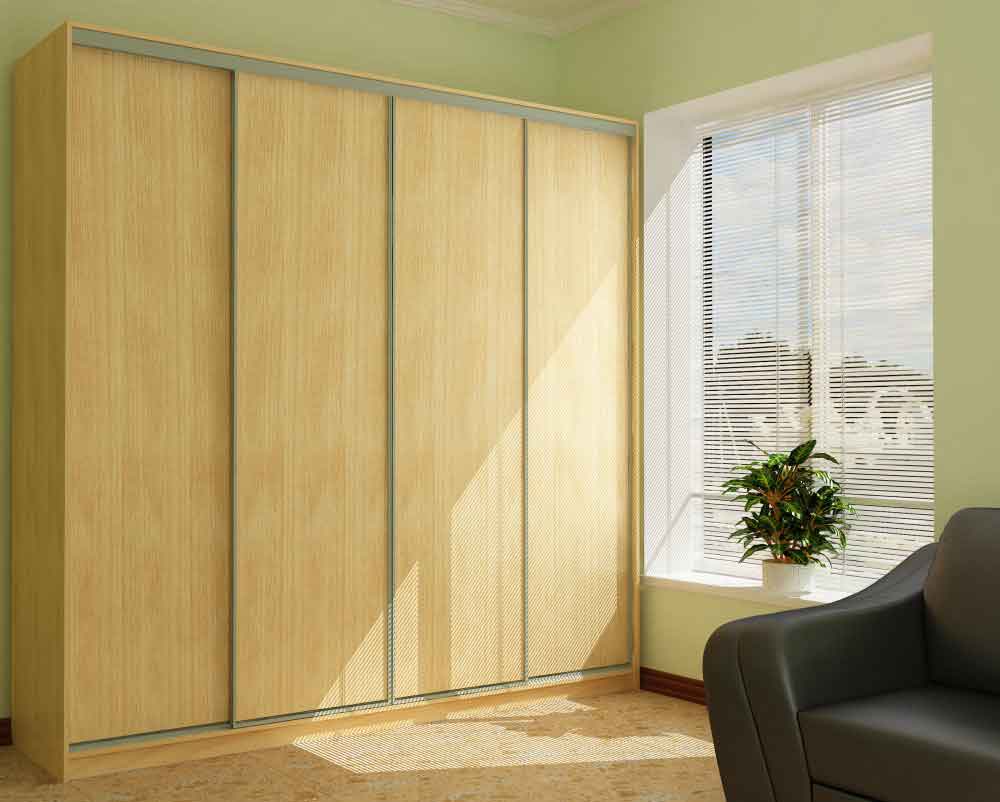

  • пластик – стоит недорого, имеет множество расцветок и фактур. Преимущество пластиковых дверей для шкафа купе в том, что они универсальны и впишутся в любой современный интерьер. Фасад может быть матовым или глянцевым;
  • дерево – эффектно и экзотично смотрятся вставки или целые двери из бамбука и ротанга. Эти материалы экологичны, практичны и разнообразны по расцветке. Они долговечные, очень прочные, легко моются, не боятся температурных перепадов. Их нередко используют при изготовлении складных дверей для шкафа купе;

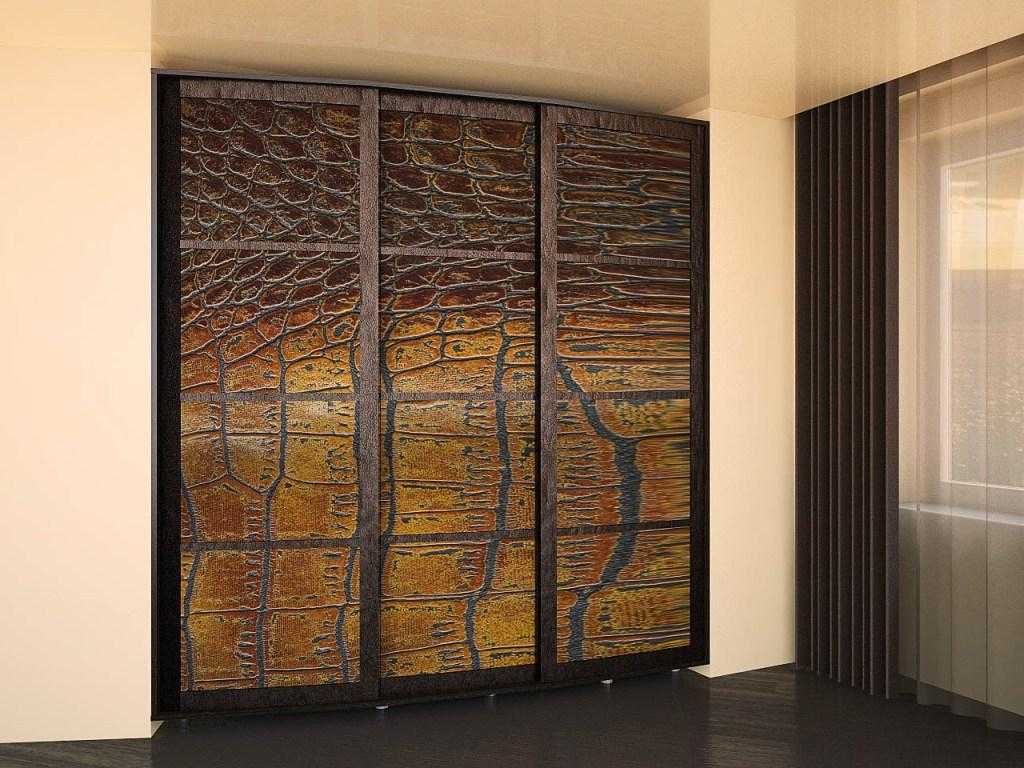

  • кожа – такие изделия выглядят дорого и строго, поэтому подойдут больше для кабинета или другого официального помещения. Хотя можно подобрать нейтральный оттенок, скажем, змеиной фактуры и поставить такой шкаф в спальню. За кожаной поверхностью легко ухаживать;

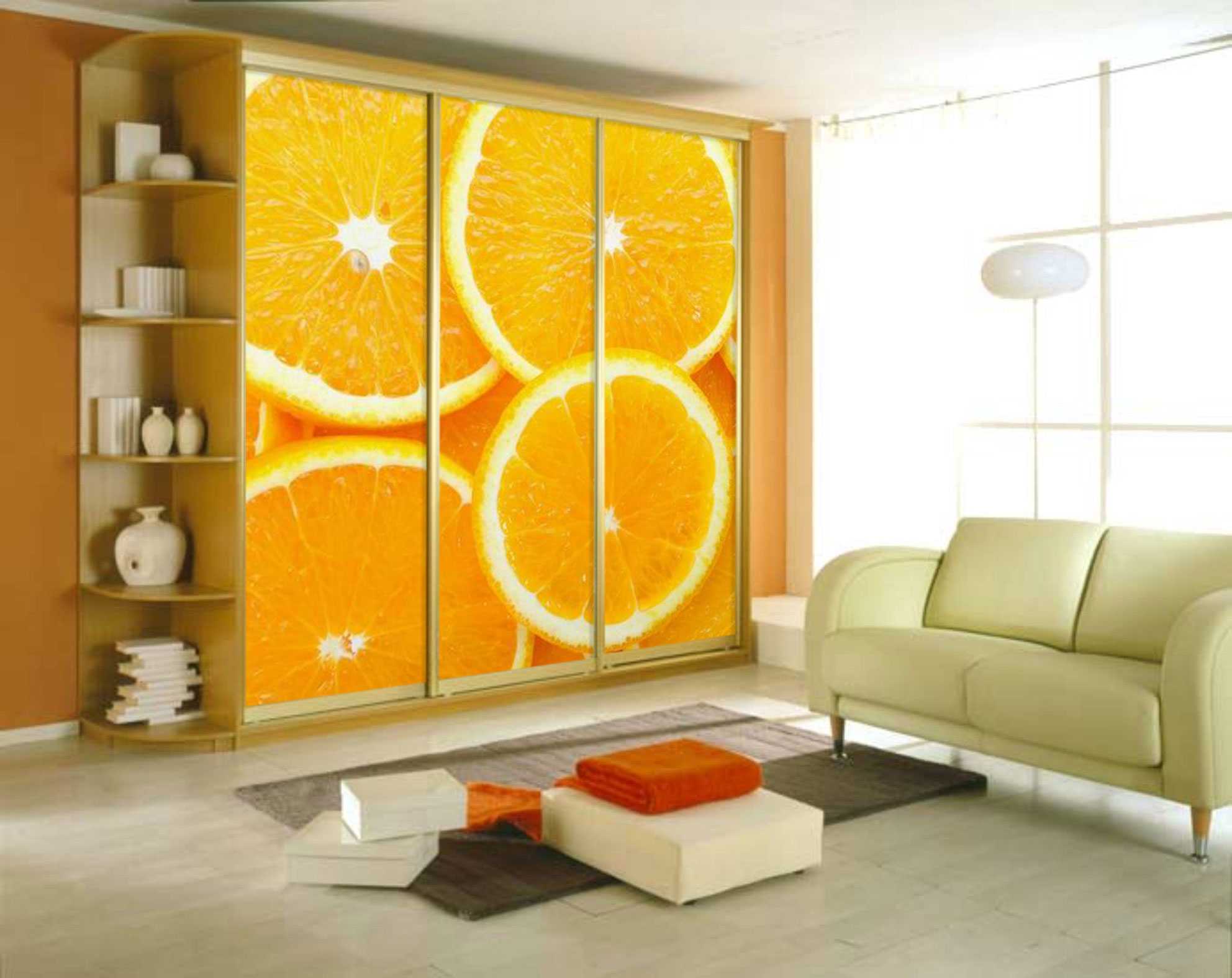

  • фотопечать – современная технология позволяет нанести на поверхность абсолютно любой рисунок, который не поблекнет, не сотрется и не выгорит на солнце. Для фотопечати на двери шкафа купе чаще всего используют панорамы природы, городов, красивых ландшафтов. По желанию клиента изготовитель может сделать коллаж из личных фотографий, тогда комната всегда будет наполнена радостными моментами из жизни жильцов дома.

ФотопечатьПластикКожаЗеркалоДеревоСтеклоДСП

Конструктивные виды и материалы элементов кассетных дверей

Пенальная дверь всегда комплектуется готовой кассетой (пеналом), но может и продаваться сепаратно. Даже если в целях экономии дверь была приобретена без пенала, то изготовить его можно и самостоятельно. Для раздвижной конструкции монтаж кассеты возможен лишь при соблюдении обязательного условия: дверное полотно должно быть в два раза меньше размеров самого проема. Только в этом случае оно сможет скрыться внутри пенального пространства либо кассеты. Сама конструкция выполняется в виде рейки направляющей из дерева или металла, которая оснащается роликами. Именно на рейку монтируется полотно, а передвижение осуществляется согласно направляющей. Различные вариации кассеты будут зависеть от конструкции дверки, а изготовлены они могут быть из гипсокартона, древесины или фанеры.

Для того, чтобы грамотно замаскировать дверь, уходящую в нишу, необходимо провести работы по ее отделке следующими материалами, способными скрыть ее полностью:

  • Фанера;
  • Штукатурка;
  • Гипсокартон.

Окончательная отделка должна полностью скрыть пенал – ее можно выполнить с помощью обоев или керамической плитки, что будет зависеть от общего интерьерного стиля, преобладающего в помещении.

Направляющую, являющуюся важным элементом механизма вдоль которого осуществляется передвижение створки, возможно смонтировать по-разному:

  • Через верх – самый распространенный вариант, используемый в случае легкого дверного полотна;
  • Комбинированным методом – применяется для массивных дверных полотен.

Виды дверей

Они бывают двух видов:

  1. Одна створка – подобная система используется для небольших проемов, ширина которых составляет не более одного метра. Одностворчатую пенальную дверь фиксируют на потолке или стене и при таком варианте уже нет необходимости монтировать дверную коробку.
  2. Две створки – устанавливаются в более широких проемах, где их ширина превышает один метр. Подобное конструктивное решение характерно для двойной кассеты, т.е. для каждой створки будет установлен отдельный собственный пенал. Соединение между полотнами осуществляется посредством направляющей.

Виды ниш

В зависимости от особенностей стены, куда будет входить дверь, конструкция самой ниши для дверки может быть различной

Здесь нужно обратить внимание на существенное условие, а именно: в какой стене будет смонтирована ниша – в несущей или в перегородке? Соответственно, ниши могут быть:

  • В несущей стене – на таких стенах удерживается каркас постройки, поэтому разрушать ее запрещено, ибо нарушение этой конструкции может повлечь за собой обрушение здания. В данном случае потребуется достроить стену, попросту добавив к ней нишу, каркас который выполнен из дерева или металла. После чего, такую нишу прикрывают/маскируют гипсокартонном (или иным материалом, например краской или обоями).
  • В стене-перегородке – такие стены не являются несущими и в целях крепления кассеты они могут быть демонтированы. Проще говоря, ее необходимо разрушить, а на ее месте смонтировать новую перегородку уже со встроенной нишей, в точном соответствии с габаритами полотна. Такое построение именуется фальшстеной, в коей заключена кассета для одностворчатого/двустворчатого раздвижного дверного сложения. Этот прием позволяет сохранить старую толщину стены-перегородки, что положительно сказывается на занятии максимального числа полезного пространства в комнате.

Виды раздвижных механизмов

По своему действию они подразделяются на:

  • Закрытый тип – его монтируют вовнутрь фальшстены при процедуре ее строительства, куда и устанавливается кассета для раздвижной системы. Строение данного механизма обладает определенным размером, что делает стену немножко шире, однако, полезное пространство, полученное от размещения дверного полотна в кассете, в достаточной мере компенсирует этот недостаток. Для несущих стен этот механизм устанавливают в пристроечном пенале, а затем обшивают гипсокартонном.
  • Открытый тип – совместно с направляющей наружный механизм монтируют снаружи повдоль стены и по ней производится движение дверного полотна.

Самодельные раздвижные двери

Любое дверное полотно может быть установлено на ролики, и работать будет как откатное. Направляющую и все остальные комплектующие — ролики (несущий и флажковый), стопоры, упоры — можно купить. Навесить на них хоть кусок фанеры или собранную из нескольких досок дверь. Вот и будет самый простой и дешевый вариант. А вот самостоятельно изготовить механизм — это уже задача посложнее. Один из вариантов сделанного из подручных материалов механизма откатной двери (из круглых труб разного диаметра) в видео. Система предполагалась для установки в стенном шкафу, но, судя по конструкции, легко может выдержать даже дубовую дверь из массива.

Системы раздвижных дверей

Стильные раздвижные двери можно изготовить своими руками

Раздвижные двери от распашных отличаются способом открывания. Створка при этом смещается вдоль фасада и не занимает дополнительной площади. Конструкция используется как в мебели – шкаф-купе, так и в качестве межкомнатных дверей или ширмы в нишу.

Открывание створки обеспечивает движение роликов по специальной направляющей с пазами. Такой способ обеспечивает легкость открывания и плавность хода даже при большом весе створки. С другой стороны, такой механизм предполагает наличие технологических зазоров и невозможность плотного примыкания створки. От стены ее устанавливают на расстоянии, равном половине ширины направляющей, а дверной коробки нет вовсе. Поэтому тепло- и звукоизоляция межкомнатных раздвижных дверей оставляет желать лучшего.

Большой плюс такой системы – свобода выбора материала и декора. Жесткость дверному полотну придает каркас или профиль, а вертикальность положения – сама система направляющих. В результате для створки можно брать материалы, совершенно неподходящие для распашной – поликарбонат, зеркало, кожу.

Подвесная на верхнем рельсе

Двери на верхнем рельсе

На стену в верхней части комнаты или к потолку закрепляют одно- или двухполосную систему раздвижения. Нижняя рельса здесь отсутствует. Смещение выполняется за счет движения крупных роликов в верхнем рельсе. Этот же механизм обеспечивает вертикальное положение дверного полотна, то есть на верхние каретки приходится двойная нагрузка.

Эта особенность ограничивает выбор материала. Допускается устанавливать створки легкие, небольшой толщины. В противном случае фурнитура не справляется и дверь перекашивает под собственным весом. Но и слишком легкие ставить нельзя: на сквозняке она раскачивается.

Рельсовые сдвижные

Двуполосная система включает нижнюю и верхнюю рельсу. Дверное полотно опирается на нижние ролики и перемещается за счет их движения по пазам. Верхние ролики поддерживают створку в вертикальном положении. Конструкция, особенно если это межкомнатная перегородка, оснащается внизу ограничителями движения, а наверху – стопами. В шкафу-купе можно обойтись без обоих элементов, хотя стопоры обычно ставят.

Двуполосный механизм намного надежней и прочней. Здесь можно ставить тяжелые створки из массива дерева, зеркала, толстого силикатного стекла. Еще один плюс – лучшая тепло- и звукоизоляция, так как механизм включает меньше технологических зазоров, а плотность примыкания можно увеличить за счет уплотнителей.

Монтаж откатной двуполостной двери своими руками сложнее и требует больше времени.
