Установка дверной коробки: это полезно знать

Варианты решения вопроса узкой стенки

В квартире стараются установить однотипные двери везде, но для достижения красивого внешнего вида надо потрудиться. Крепление дверей на стандартные размеры толщины стен происходит без проблем. Делают замеры, собирают коробку, проводят ее монтаж, выравнивание, крепят петли, навешивают створку, зазоры заполняют монтажной пеной, устанавливают наличники. Если стена шире лутки (такой вариант встречается часто), то применяются доборные планки.

Для двери в санузел стоит подбирать максимально узкую раму, учитывая толщину стенки в 4-5 см. Подходящей будет та, у которой толщина больше стенки на 15 мм. В этот зазор как раз войдет наклеенная кафельная плитка. Тогда короб окажется тех же размеров, что и облицованная стенка туалета, ванны.

Размеры деревянных брусков

Оптимальным вариантом считается заказ в мастерской дверной конструкции с необходимыми параметрами. Иначе придется:

• увеличивать толщину стенки;
• убрать с рамы излишнюю ширину;
• применить телескопические наличники;
• заполнить зазор между стенкой и  наличником.

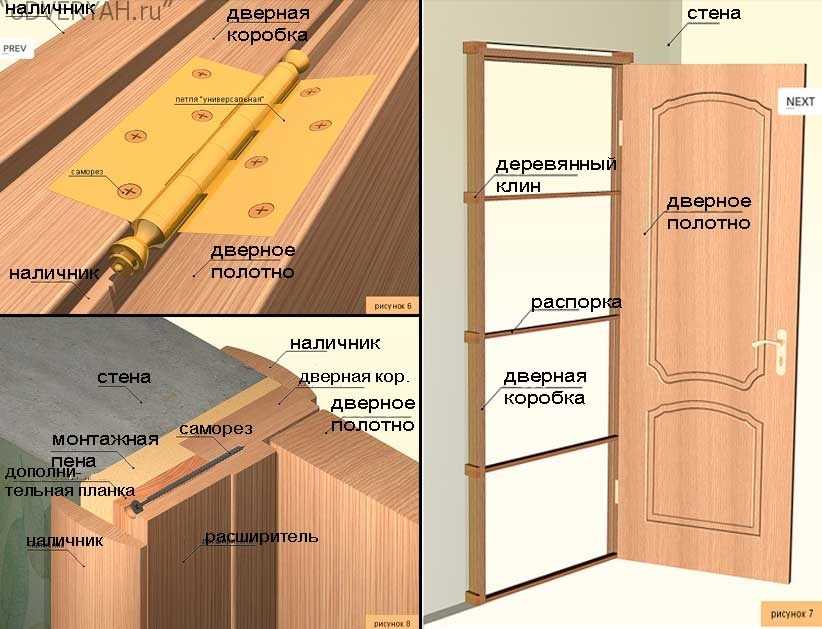

Правильный монтаж

Весь процесс монтажа несложен и проходит быстро. Наличие специального инструмента позволит установить требуемый размер коробки даже тому, кто не имеет опыта в проведении строительных работ

Важно понять особенность конструкции и соблюдать четкую последовательность при осуществлении ее сборки. Необходимо выбрать размеры и форму рамы заранее

Исходные детали для монтажа:

1. короб с пазами;
2. доборная планка с пазами;
3. дверное полотно;
4. наличники угловые;
5. фурнитура.

Список специального материала и инструмента:

• перфоратор;
• дрель-шуруповерт;
• молоток;
• рулетка;
• карандаш;
• уровень (желательно лазерный);
• жидкие гвозди;
• монтажная пена.

Процесс сборки будет зависеть от используемого типа наличников и ширины коробки. Например, для проемов нестандартной ширины применяются наличники, которые содержат доборную планку — ее можно скрыть.

Производится подгонка (подрезка) доборной планки. Доборы крепятся на выбранную четверть с обратной стороны коробки.
Затем планка фиксируется с помощью клиньев (кусочков рейки)

Важно сделать так, чтобы клинья, которые устанавливаются, не выходили за плоскость стен.
Зазоры между рамой и стеной надежно перекрываются и заполняются монтажной пеной.
Производится крепление телескопических наличников, после чего их подрезают — лучше используйте ножовку. Во избежание образования щелей между деталями процесс подрезки должен быть выполнен с повышенной аккуратностью.

Процесс установки наличников заключается в том, что их вдвигают в соответствующие пазы. Их нужно укрепить максимально точно. Фиксируются они крепко, но в некоторых случаях мастера дополнительно применяют жидкие гвозди. Следует учесть, что такое дополнение делает конструкцию неразъемной. Итог работы — каждая сторона коробки должна представлять собой одну плоскость с хорошими наличниками и доборами.

Размеры коробки

Перед установкой двери необходимо поставить в проем дверную коробку для надежной фиксации полотна и обеспечения правильной работы двери. Почти всегда коробка для установки двери продается в комплекте с дверным полотном, для удобства монтажа производители доукомплектовывают двери необходимой фурнитурой: навесами, замками, наличниками, замками, порой в комплекте можно найти элементы крепежа. Готовый комплект для установки полностью исключает расхождения в размерах и гарантирует простоту монтажа, поэтому рекомендуется приобретать именно его.

Коробка для фиксации дверного полотна изготавливается из деревянного бруса стандартной ширины – от 30 до 35 мм, есть модели коробок нестандартного размера с брусом – от 15 до 40 мм толщиной. Стандартный размер всегда гарантирует правильность фиксации и долговечность двери. Нестандартные параметры выбирают, если хотят увеличить ширину дверного полотна, или если проем незначительно отличается от стандартных размеров.

Толщина коробки будет равна толщине стен или перегородок в доме. В кирпичные стены монтируют конструкции, толщиной 75 мм, в деревянные – до 100 мм. Если выбранная дверь и ее коробка узкие, то строители применяют доборные элементы для подгона размера проема под выбранную дверь.

Что представляет собой дверная коробка

Дверные коробки приобретаются и монтируются тогда, когда изоляция одного помещения в квартире от другого будет выполняться при помощи конструкций распашного типа. Для внутренних и межкомнатных изделий виды дверных коробок из погонажа – это рамы, изготовленные из сортов древесины, которые отличаются минимальными колебаниями своих габаритных размеров в зависимости от относительной влажности воздуха в помещении. Чаще всего – это деревянная рама из лиственницы или липы. Сосна считается менее подходящим материалом. Не рекомендуется заказывать или приобретать дверные косяки из ольхи, граба, бука, дуба (последний вариант обойдётся чересчур дорого, а остальные сорта древесины под воздействием избыточной или недостаточной влаги в воздухе могут коробиться). Отдельно следует упомянуть исполнения данных изделий из стали или из ударопрочного и водостойкого пластика. Они имеют ограниченное применение: это либо коробка для входной двери, либо (пластиковые) – для ванной комнаты или санузла.

Выбор размеров и конструкции зависит от:

1. Конструкции – двойная, одинарная, полуторная.
2. Габаритных размеров (длина, глубина, высота).
3. Предполагаемого места под проём.
4. Наличия или отсутствия порога.

Размерные параметры

В магазине или при изготовлении на заказ, как правило, предлагается модель вместе с коробкой

Причем при выборе габаритов внимание обращается именно на общие размеры. Замеряют габариты всего блока, прибавляют по 1,5 см и получают те параметры проема, которые нужны для установка двери

Если речь не идет о капитальной стене с очень большой толщиной, то подогнать размеры проема под габариты полотна в раме проще и, в конечном итоге, дешевле, чем заказывать под проем изделие.

В среднем коробка прибавляет к полотну по 70 мм по периметру. Стандартные размеры коробки коррелируют с параметрами самой створки следующим образом.

Размеры коробок межкомнатных дверей: ширина, высота и толщина.

Межкомнатная дверь	Дверная коробка
Высота, мм	Ширина, мм	Высота, мм	Ширина, мм
2000	600	2071	671
2000	700	2071	770
2000	800	2071	870
2000	900	2071	970
2000	1202	2071	1272
2300	900	2371	970
2300	1402	2371	1472
2300	1802	2371	1872

Последние 2 варианта предполагают наличие 2 створок, хотя бы узкой неактивной и широкой активной.

Какая толщина коробки межкомнатной двери подойдет, зависит от величины стены. Толщина стены проема в большинстве зданий равна 75 мм. Соответственно, стандартная толщина коробки межкомнатной двери составляет 75 мм. Очень редко встречается величина в 95 мм, а еще реже – в 65 мм.

Если стена отличается очень уж нетиповыми размерами, то прибегают к специальным приемам. Например, при большой величине проем перекрывают с помощью расширителя – откоса иди добора. А если стена слишком узкая, то допускается даже распил рамы, лишь бы она могла удерживать полотно. На фото – оформление проема с откосами.

Материалы

Лучше всего если весь дверной блок изготовлен из одного и того же материала. Во-первых, один и тот же материал реагирует на изменение температуры и влаги одинаково. Во-вторых, изнашивается материал примерно одинаково, что не вызывает эстетического диссонанса.

На размеры коробки межкомнатных дверей по толщине этот параметр не влияет, однако при необходимости использовать расширители значение приобретает.

Массив дерева – дорогой и красивый материал, пользующийся неизменной популярностью. Однако массив заметно реагирует на сырость.

• МДФ– наиболее популярный материал. От дерева его выгодно отличается постоянство размеров: под действием температуры или сырости полотно не меняется. МДФ может иметь разное покрытие, что как удорожает, так и удешевляет стоимость изделия:
  • шпон – срез натурального дерева. Такой вариант от массива не отличить, а стойкость к сырости у нее более высокая;
  • экошпон – многослойный пластик, в точности воспроизводящий цвет и фактуру древесины. Экошпон отличается очень высокой износостойкостью, благодаря чему его рекомендуют использовать в публичных местах;
  • меламиновая пленка – обычное покрытие для материала, воспроизводит цвет, но не структуру древесины.

Конфигурация профиля

Дверная коробка для межкомнатных дверей обычно представляет собой прямоугольный брус с выбранной четвертью для притвора.

Стандартные размеры таковы:

• Толщина – 35 мм;
• Ширина – 60, 70, 80 и 100 мм;
• Длина – 2100 мм;
• Ширина притвора – 30 мм, а глубина – 10 мм.

Притвор может быть сделан полукругом или ребрами. Для широких дверных проемов в брусе с тыльной стороны, напротив притвора, делают четверть для добора 10/10 мм. В последнее время все чаще производят профилированные телескопические коробки, в боковые пазы которых вставляются доборы и наличники, идущие в комплекте. В районе притвора делается паз для крепежа уплотнителя. Если такого паза нет, то крепится самоклеящийся уплотнитель.

Сборка коробки

Чаще всего брус для коробки поставляется в виде отдельных деталей, которые нужно будет соединить самостоятельно. Сборку коробки двери производят на полу. Чтобы правильно собрать раму, нужно выполнить подготовку деталей.

Измерить ширину и длину полотна. Для свободного хода двери нужно сделать припуски в 5-6 мм при разметке деталей короба. Это даст возможность оставить зазоры между коробом и полотном.

Для установки верхней планки коробки торцы вертикальных элементов нужно обработать:

• измерить толщину верхней перекладины на месте выступа;
• отложить эту величину от торцевого среза боковой стороны;
• сделать поперечный распил выступающей в притвор части боковины по этой линии;
• срезать стамеской часть материала от торца до пропила, выравнивая поверхность профиля.

После такой подготовки надо примерить поперечину к срезу вертикальной боковины. Если измерение толщины было сделано неточно, образуется зазор между кромками деталей. Его нужно устранить.

Определить петлевую сторону коробки и разметить места установки петель на расстоянии 20 см от верхнего и нижнего края. Если для навешивания двери выбраны плоские петли, сделать выемку в притворе. Размеры и глубина выемки зависят от габаритов карты петли. При разметке выемки на коробке нужно проследить, чтобы штыри петель были направлены вверх. Петли можно закрепить сразу или оставить эту часть работы на потом. Уложить в раму полотно двери и обозначить на нем места расположения ответных частей петель.

Соединить части коробки в П-образную конструкцию. Для соединения использовать саморезы. Вкручивать их надо через плоскость вертикальных деталей в торец верхней планки. Для того чтобы избежать растрескивания профиля коробки, на местах установки шурупов предварительно сделать отверстия сверлом 3-4 мм.

Стойки рамы межкомнатной двери имеют запас длины (около 5 см). После соединения деталей нужно еще раз произвести замеры проема и отрезать лишнюю длину брусков. Если деревянную коробку собирают с порогом, то нужно выполнить подготовку нижних торцов для установки поперечины внизу, как указано для верхней планки.

Особенности обсады для металлических дверей

В отличие от окон и деревянных дверей, металлическая дверь всегда имеет жёсткую дверную коробку, которую можно использовать как силовой каркас обсадной рамы.

Если каркас двери выполнить по усиленной схеме, то верхнюю перекладину обсады можно не ставить.  Однако выгода от такого решения сомнительна, поскольку всё равно верхнюю часть рамы надо декорировать так же, как и боковые стойки.

 Второй важный момент, отличающий установку металлической двери в деревянном доме от аналогичного процесса в каменном здании – это схема фиксации двери в дверном косяке.

В кирпичном или бетонном доме анкерные болты или дюбеля вбивают в стену на максимальную глубину. В деревянном доме так делать нельзя, а предельная глубина погружения болта или самореза не должна превышать толщину обсадной рамы.

Также следует учитывать, что саморезы большого диаметра, устанавливаемые без предварительной подготовки отверстий, могут расколоть деревянную стойку обсады.

Рассчитайте стоимость покраски и утепления вашего дома прямо сейчас

У вас есть точные замеры дома?

Замерял сам Есть проект дома Приезжали замерщики Хочу вызвать замерщика

Нажимая на кнопку, Вы даете согласие на обработку персональных данных

Обзор герметика Рамзауэр 160 акрил для утепления деревянного дома

Обзор герметика Российского производства EUROTEX

Обзор характеристик и особенностей герметиков Titan

Утепление деревянного сруба: почему это необходимо?

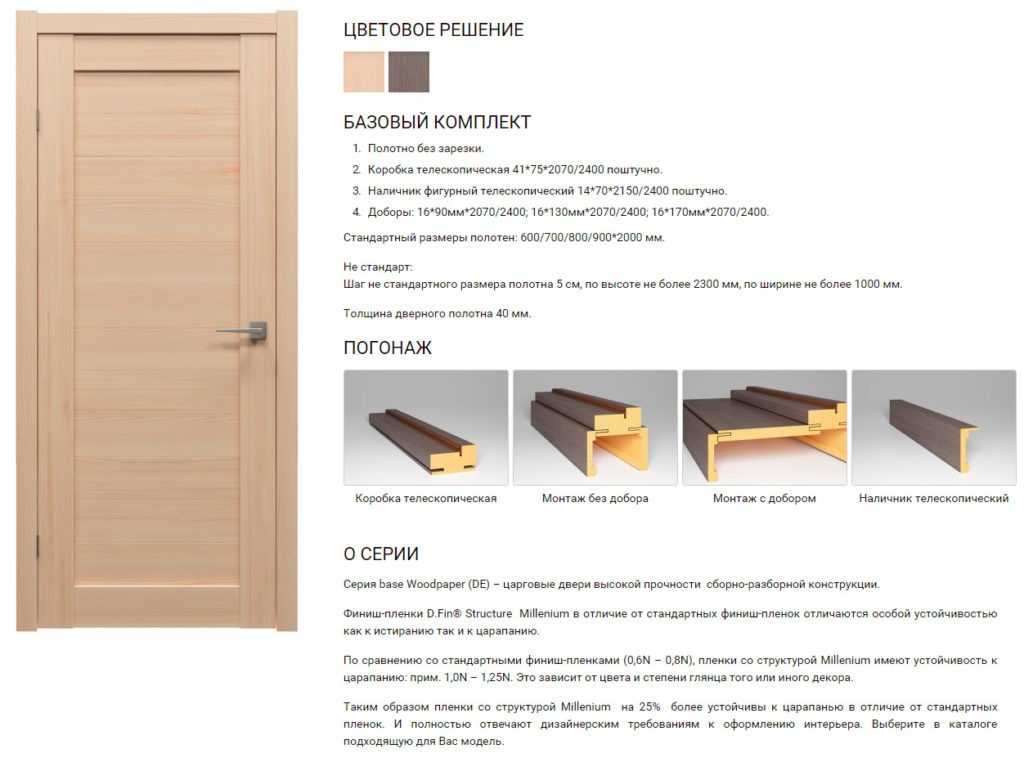

Что это такое и зачем нужна телескопическая коробка

Часто в процессе установки межкомнатных дверей приходится сталкиваться с трудностями, вызванными несовместимостью дверного проема и самой коробки. Даже минимальное расхождение в размерах может привести к нежелательным дефектам, искривлению форм полотна и каркаса. Следует обязательно учесть, что установка обычной дверной коробки влечет дополнительные временные затраты и удорожание работ.

Телескопическая коробка для межкомнатной двери — это надежная конструкция, которая состоит из набора специальных планок, соединяемых между собою посредством пазов. Благодаря такому принципу сборки процесс монтажа проходит быстро и не является сложным.

Преимущества для межкомнатных дверей

С появлением телескопической конструкции все стадии установки межкомнатных дверей упростились. Сборка напоминает последовательное соединение деталей конструктора по принципу укладки паркетной доски или ламината. Каждая деталь фиксируется посредством специальных пазов. Сборка требует применения крепежа, отпадает необходимость в клее и гвоздях.

Конструкция подойдет под толщину стены больше стандартной ширины — для этого предусмотрены выдвижные элементы. Подойдет для установки межкомнатных дверей в старых домах. Здесь особенность проемов имеет свою специфику, и для них есть необходимость в подгонке. С телескопической конструктивной разработкой можно не беспокоиться, что размеры проема и ширина дверной коробки не совпадут.

Как собрать телескопическую дверную коробку?

Собирается такая конструкция очень быстро и легко. Со сборкой справится даже новичок. В помощь начинающим предлагается пошаговая инструкция. Но для начала подготовьте весь инструмент и инвентарь, который вам понадобится для монтажа. Во время сборки дверной рамы, чтобы не поцарапать напольное покрытие, используйте защитную пленку. Итак, приступим к делу.

• Демонтируйте старую дверь.
• На горизонтальной поверхности размещают брусья, из которых собирается рама.

Внимание! Используйте упаковочный материал, чтобы создать необходимый зазор между створкой и рамой.  Заготовку верха приложите к торцам вертикальных стоек и выполните запилы

 Заготовку верха приложите к торцам вертикальных стоек и выполните запилы.

• Выполните крепление стоек, а также притвора.
• Поместите собранную конструкцию в проеме двери. Зафиксируйте ее клиньями.
• Вымерьте диагонали, горизонтали, а также вертикали, дабы удостовериться в правильности установки рамы.
• Закрепите дверную коробку в проеме посредством анкерных болтов.
• Навесьте полотно и установите наличники.

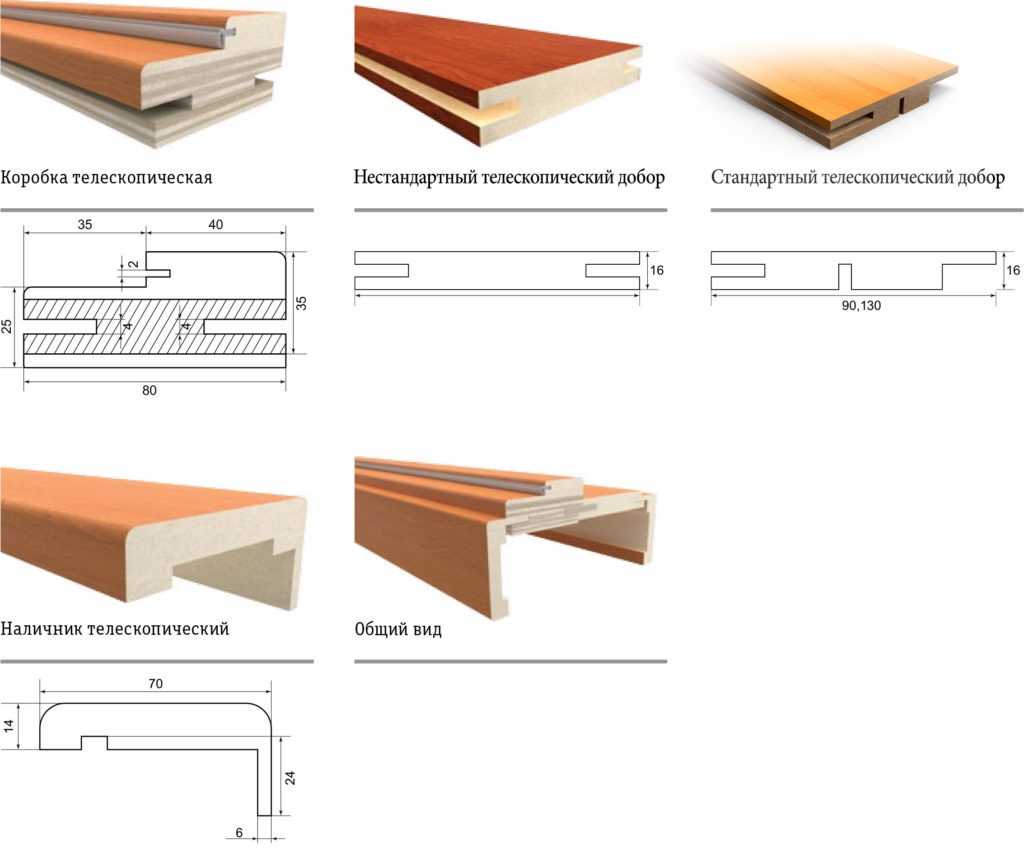

Сборка телескопической коробки

Работа завершена. Все этапы последовательны и просты. Результатом проделанной работы стала установленная телескопическая коробка межкомнатной двери. Конструкция при соблюдении всех правил монтажа, прослужит очень долго. Она эстетичная, привлекательная и прочная. Телескопические коробки в последнее время набирают все большую популярность благодаря своим преимуществам. Одно из самых весомых – отсутствие необходимости использования доборных планок для увеличения ширины проема двери. Вся сборка двери напоминает работы по укладке ламината. Крепление осуществляется посредством пазов. Такая дверь сможет исправить все неточности проема без каких-либо усилий. Это особо ценно в том случае, когда капитальный ремонт неприемлем.

Виды наличников

Исходя из особенностей монтажа, различают накладные и телескопические разновидности наличников.

Пример короба телескопического типа

У современных конструкций, оснащенных телескопическими наличниками, есть характерный выступ, устанавливаемый в прорезь в раме. Подобный способ установки особенно рекомендован, когда коробка отклонена по отношению к плоскости стенки. Неровности эффективно будут скрыты телескопическими наличниками. Сохранить внешний вид позволит фиксация с помощью жидких гвоздей.

Установка наличников не требует четкого соблюдения последовательности в этапах монтажа всей коробки. Все, что требуется, это установить перпендикулярные наличнику выступы в пазы, располагающиеся на коробке. Регулировка выполняется простым выдвижением паза, а место стыка маскируется в любой стене, вне зависимости от ее толщины.

Заполнение зазора между наличником и стенкой

Когда дверная коробка на сантиметры шире стены, что делать? Еще одним вариантом решения проблемы считают установку лутки по всем правилам. Ведь даже ширина стенки в 5 см дает возможность закрепить правильно раму к стене и заполнить монтажной пеной зазоры между ними. Пустоту стенкой и наличником можно заполнить гипсом, штукатуркой. Только при проведении работ поверхность конструкции надо закрыть скотчем, чтобы не испортить.

Все работы по установке дверей желательно делать после отделки стен, иначе придется снимать наличники, клеить обои, плитку и снова устанавливать планки на место.

В конце концов, выступающую в ванную комнату часть коробки можно отделать пластиковым профилем. При этом закрываются уголки, которыми закреплена коробка к перегородке при креплении не в торец, а к плоскости стены.

Штукатурка вокруг дверного проема:

Проголосовали более 267 раз, средняя оценка 4.2

Что такое дверная коробка?

Коробка является частью дверного блока. Применяется в моделях распашного типа, к ней на петли подвешивается створка. Устанавливают лудку входной или межкомнатной двери в проём на стене. Самым популярным материалом для изготовления коробок считается массив. Дешевле вариант – МДФ и другие комбинации из древесных отходов. Лудки могут иметь на торце нарезные пазы, предназначенные для фиксации наличников и доборов.

Скрытую коробку двери прячут при монтаже в стене, она изготавливается из алюминия. Невидимыми остаются даже петли.

Устройство дверной рамы предполагает использование трёх или четырёх элементов. П-образные лудки без порога состоят из двух стоек, соединённых вверху поперечиной. У полноценной лудки четвёртым элементом выступает порог. Такие рамы обязательны при установке дверного блока в санузел или на вход в помещение.

Продаются коробки обычно комплектом с доборами и наличниками. Дополнительные элементы помогают облагородить дверной проём. Устройство лудки различается по следующим признакам:

• с доборами или без;
• с телескопическими наличниками или планками без пазов;
• с наличием или отсутствием уплотнителя;
• с накладной или врезной фурнитурой.

Различие межкомнатных дверей по устройству

Основным материалом для изготовления такого рода конструкций до недавнего времени была исключительно древесина. Геометрические размеры и физические свойства, применяемых при этом досок, определяют основные способы изготовления дверей.

По устройству изделия бывают:

Филенчатые

Щитовые

Каждая из названных конструкций имеет свои достоинства и особенности, которые необходимо учитывать при выборе.

Филенчатые двери

Филенчатые двери имеют достаточно сложное устройство, которое состоит из следующих элементов:

1. Стоевая царга;
2. Багет;
3. Филенка;
4. Нижняя и верхняя царга.

Несущая конструкция изготавливается из цельных досок и представляет собой решетки с несколькими проемами. Каркас состоит из вертикальных и горизонтальных элементов, стыкуемых между собой при помощи клееных шиповых соединений.

Проемы в каркасе заполняются фигурными филенками, которые закрепляются разными способами. Это может быть и тонкие рейки-штапики, и пазогребневые соединения. Филенки из натурального дерева большой ширины делаются из заготовки, которая склеивается из двух досок. Тем самым исключается возможность растрескивания детали. В качестве заполнения также используются стекло, панели из МДФ или ДСП.

Щитовые двери

Составные части щитовой двери:

1. МДФ;
2. Шпон;
3. Сотовый заполнитель;
4. Каркас из дерева;
5. Элементы усиления каркаса.

 Современные щитовые двери представляют собой раму из натуральной древесины с обшивкой из панелей МДФ. В качестве заполнителя чаще всего применяются соты из картона. Такая дверь имеет сравнительно небольшой вес, при достаточной прочности конструкции. Дверное полотно данного типа может быть как цельным, так и с остекленными проемами. Стоимость таких и изделий значительно ниже, нежели у филенчатых.

В качестве наполнителя таких дверей могут выступать следующие материалы:

• деревянные бруски;
• ДСП;
• МДФ;
• гофрокартон.

На фото вы можете видеть внутреннюю структуру щитовых дверей.

Виды окосячки для дверей

Рассмотрим, какие бывают виды обсады для дверей в деревянном доме с точки зрения трудозатрат и стоимости, поскольку именно в таком ракурсе рассматривают данный вопрос большинство строителей, столкнувшихся с необходимостью изготовления окосячки.

Закладной брус

Самым быстрым и дешёвым способом подготовки монтажного места для деревянных или металлических дверей является окосячка в закладной брус.

В этом случае силовая рама изготавливается из обычного бруса прямоугольного сечения и закладывается в пазы, пробитые в торцах проёмов.

Высота обсадной рамы под дверной косяк всегда должна быть меньше проёма на усадочную высоту сруба (то есть, на 60-100 мм).

Закладка бруса в паз производится на мягкий волоконный уплотнитель (джутовая лента или льноватин). Никакого дополнительного крепления не требуется – рама должна свободно смещаться в пазах.

Особенно удобна данная технология в брусовом доме, где брёвна могут поставляться с уже готовыми пазами в торцах.

Но поскольку дверная коробка должна устанавливаться только в пределах обсадной рамы – а её толщина всего 50-70 мм – то данная схема редко используется для монтажа наружных дверей. Оптимальная область применения обсады в закладной брус – окосячка межкомнатных дверей.

Окосячка в монолитный шип

На практике, для установки деревянных и металлических дверей применяют Т-образную обсаду в монолитный шип. Отличие от предыдущего варианта заключает в том, что торец проёма закрыт сплошной доской, жёстко соединённой с шипом.

Общая конструкция рамы Т-образной обсады состоит из тех  же элементов: два вертикальных косяка, верхняя перекладина («вершник») и нижняя перекладина («нижник»). Все эти элементы соединятся без жёсткой фиксации, но с созданием упора в вертикальном и горизонтальном направлениях.

В идеале, вся вертикальная стойка Т-образной обсады изготавливается из цельного бруса. Но чтобы снизить её стоимость допускается применение клееных элементов конструкции.

Обратите внимание на распространённую ошибку при сборке окосячки в шип: для уменьшения её стоимости шип и раму изготавливают из разных досок, после чего соединяют саморезами. Так делать нельзя, поскольку подобное соединение не обеспечивает должной теплозащиты, что через непродолжительно время выразится в сквозняках и промерзании

Если всё же решено использовать сборную конструкцию вертикальных стоек, то шип со стороны рамы лучше тоже посадить в паз и приклеить, хотя это тоже не универсальное решение, поскольку для такой конструкции нужен специальный клей и особые условия для его полимеризации.

Обсада в колоду

Шип под П-образную обсаду

Наиболее дорогой и, в то же время, самый надёжный способ оборудовать силовую раму при установке дверей – это использовать чистовую обсаду в колоду («П-образная обсада»).

В данном варианте тоже применяется соединение вида шип-паз, но на шип обтачивается торец сруба, а в вертикальных косяках прорезается паз.

При этом вертикальные и горизонтальные перекладины обсадного переплёта выполнены таким образом, что после установки рамы необходимость в отделочных операциях отсутствует. Под установку дверной коробки с наружной стороны рамы выбирается четверть.

О преимуществах и недостатках каждого вида обсады можно узнать из статьи «Назначение и конструкции окосячки в деревянном доме».
