Раздвижные двери

Содержание

1. Стандартные размеры дверных проемов высота × ширина × толщина (глубина)

2. Как рассчитать размер двери, зная размеры дверных проемов?

3. Размеры дверных проемов для раздвижных дверей

4. Если размер проема нестандартный?

5. Как правильно использовать дверные проемы в небольших помещениях или в неудобных местах?

6. Рекомендации

Установка или замена некоторых конструкций в ходе капитального ремонта требует точного определения их параметров. Зная размер дверного проема, можно без труда подобрать, заказать стандартную коробку и полотно к ней. Этот процесс подробно описан в статье «Размеры межкомнатных дверей. Что необходимо знать при выборе». Правильный замер проема позволит избежать ошибок при покупке и лишних расходов. Сложнее дело обстоит, если параметры проема существенно отличаются от тех, что предусмотрены строительными нормативами. Мы собрали и систематизировали информацию по этим вопроса и предлагаем лучшие варианты их решения.

Размеры дверных проемов

Как выбрать раздвижной механизм?

Выбор роликового механизма для раздвижных дверей зависит от количества и веса дверных полотен, габаритов проема и общего стиля оформления интерьера. Чем тяжелее двери, тем более мощный механизм потребуется. От качества раздвижной системы зависит функциональность и долговечность всех конструкции.

Лучшими производителями механизмов для раздвижных дверей считаются итальянские и немецкие компании. Фабрика Porta Prima предлагает системы Buone Ruote итальянского производства, обеспечивающие плавность хода благодаря безлюфтовой каретке с нейлоновыми роликами на подшипниках качения.

В современных интерьерах часто можно встретить стеклянные раздвижные двери. Они придают помещениям необычайную легкость и простор, создают «воздушную» атмосферу. Для перекрытия широких проемов используют двухрельсовый механизм для стеклянных раздвижных дверей, а для обычных – подвесную систему.

Раздвижные двери – неотъемлемый атрибут квартир и загородных домов, оформленных в стиле лофт, кантри, шебби-шик, прованс. В такой интерьер отлично впишется оригинальный открытый амбарный механизм для раздвижной двери с массивными грубоватыми дверными полотнами.

Монтаж механизма раздвижных дверей – непростая задача, требующая определенного опыта. Поэтому лучше всего доверить их установку профессионалам, которые имеют соответствующую квалификацию и необходимые инструменты.

Механизм для раздвижной двери: составные части комплекта

Механизмы для раздвижных дверей представлены в широком видовом многообразии и отличаются преимущественно спецификой перемещения створок. Поэтому в состав устройства входят одни и те же элементы, которые могут различаться конструктивным исполнением и качеством изготовления.

В состав комплекта для раздвижных дверей входит дверное полотно, которое может состоять из одной или нескольких створок, верхняя и/или нижняя направляющие, ролики для перемещения створок. В качестве направляющих используются профили, которые могут отличаться между собой наличием дорожек. Это зависит от того, как перемещаются створки: с перехлестом или впритык

Роликовые опоры для раздвижных систем отличаются разной модификацией

Роликовые опоры также могут быть выполнены в разных модификациях, что определяется количеством колес и вариантом системы скольжения. На одной опоре могут располагаться два или четыре колеса. Это определяется весом дверного полотна. Если оно имеет массу до 80 кг, достаточно будет механизма с двумя опорами. Для массивной двери понадобится не менее четырех. Колеса также могут располагаться симметрично и асимметрично, с некоторым смещением.

Система для раздвижных дверей дополнительно может быть укомплектована стопорными элементами, которые выполняют важную функцию. Такие ограничители движения, в случае близкого расположения перпендикулярной поверхности, предотвращают жесткий удар дверного полотна о стену, а также исключают вылет ролика из профильной направляющей.

Стопорные элементы предупреждают самопроизвольное перемещение полотна. С помощью таких ограничителей его можно зафиксировать в определенном положении. Для повышения удобств эксплуатации и улучшения эстетической составляющей в состав механизма для раздвижных систем могут входить доводчики, тросики, зацепы, мини-электродвигатели, декоративные планки, за которыми можно спрятать передвижной механизм. Раздвижная система может быть оснащена порогом или быть без него.

Типы систем раздвижения

Существует несколько различных типов систем раздвижения дверных полотен. С ними стоит ознакомиться подробнее.

Телескопический

Этот механизм устанавливается на раздвижную конструкцию, в которой присутствует два или три дверных полотна, двигающихся в одну сторону. В таком случае створки, объединенные при помощи синхронизатора, располагаются на двух рельсах, находящихся параллельно друг другу. Такой вариант является не самым простым, если рассматривать его с точки зрения монтажа.

Этот механизм также можно назвать синхронным, так как он отличается нестандартным конструкционным строением, при котором обе створки раскрываются синхронно. Нередко в подобных вариация имеются зацепы или специальные синхронизаторы, с помощью которых первая створка при движении тянет за собой следующую.

Амбарный

Амбарные механизмы можно отнести к подвесным, так как в них основная нагрузка приходится на верхние рельсы. Во время открывания или закрывания дверцы с такими механизмами не касаются напольного покрытия. Эти конструкции отличаются привлекательным внешним видом, поэтому их выбирают многие покупатели.

Компланарная

Дверные створки в таких механизмах устанавливаются в два или три ряда и при закрытии образуют единую линию, закрывая направляющие рельсы. Компланарные полотна работают по принципу дверей-купе и двигаются по своей выделенной рельсе. Подобные конструкции также относятся к навесным, и в них не рекомендуется устанавливать слишком тяжелые створки.

Скрытый

Сегодня многие потребители выбирают двери, имеющие невидимый механизм. Как правило, прячется он за фальшпанелью. Иначе подобные конструкции называются «купе» или «трамвайный». Устанавливаются они без дополнительного порога, а их опоры прикрепляются к верхнему участку полотен.

Специалисты утверждают, что установку подобных систем лучше производить на этапе строительства или ремонтных работ в жилище. Это объясняется тем, что полотна с приведенными механизмами устанавливаются во внутренней части стен. Если их толщины недостаточно, то зачастую изготавливается своеобразный пенал.

Поворотно-раздвижной

Полотна, оснащенные таким механизмом, называются рото-двери. Такие створки можно с уверенностью отнести к гибридным конструкциям, так как они объединяют в себе характеристики традиционных распашных изделий и функционал раздвижных вариантов.

Состоят такие модели всего из двух компонентов: направляющих и роликовых систем. Рельса с пазами прикрепляется к верхней части дверного проема, а роликовый механизм с поворотными шарнирами передвигается колесной основой в пазы рельсы.

В нижней части подобных полотен устанавливается специальный рычажный элемент, который объединен с верхней половиной колесной основы при помощи оси.

Такие основания не рассчитаны на установку двух или трех полотен. Как правило, в одном проеме присутствует одна рото-дверь. Рото-модели с поворотно-раздвижным механизмом можно смело назвать универсальными, так как они прекрасно функционируют как в просторных, так и компактных дверных проемах.

Запорный

В межкомнатных раздвижных дверях могут присутствовать различные запорные механизмы.

Простой механический замок. В таких вариантах вместо традиционного ригеля применяется особый крючок. Он выдается из замочного корпуса и попадает в отверстие, находящееся на второй половине. Эта часть может располагаться непосредственно на дверной коробке или на второй створке.

• Электромагнитный замок. Работа этого варианта основывается на достаточно мощном электромагните. При нажатии на специальную кнопку в замке отключается напряжение, и магнитное поле перестает быть активным, а ригель отщелкивается. Подобные устройства пользуются завидной популярностью и обладают большим количеством положительных сторон, но их недостаток заключается в том, что они стоят намного дороже простых механических устройств и их работа невозможна без электроэнергии.
• Электромеханический замок. Такие варианты отличаются от вышеперечисленных другим принципом действия. Однако, как и для электромагнитных замков, для работы этих устройств необходимо электричество. Управляется электромеханический замок посредством пульта дистанционного управления.

Типы дверных конструкций

Маятниковая дверь представляет собой одну из модификаций распашных дверей. Как и обычная межкомнатная дверь, она открываются перед посетителем той или иной комнаты. Отличие состоит в том, что маятниковые двери могут открываться на 180, т.е. в любую сторону. Осуществляется это за счет особой конструкции фурнитуры.

Большинство дверей двухстороннего открывания оснащается встраиваемыми в опорную поверхность и в верхнюю часть дверного проема осевыми пружинными механизмами. В принципе, этот механизм является виртуальной осью вращения, вокруг которой поворачивается дверное полотно. По желанию заказчика, с помощью осевого пружинного механизма можно обеспечить поворот дверного полотна на 360, что нередко встречается в крестовых дверях банков и крупных торгово-развлекательных комплексов и административных центров.

Из вышесказанного следует, что главным элементом таких дверей являются именно осевые навесы. Существует два типа осевых навесов: с встроенным пружинным доводчиком и без него.

Наличие доводящего механизма обеспечивает плавное автоматическое закрывание двери. Автоматическое закрытие створок обеспечивают два пружинных доводчика, работающих в противоположных направлениях. Первый доводчик расположен в нижнем осевом навесе, второй – в верхнем. Таким образом, если створка открывается на себя, в работу вступает верхний доводчик, если от себя – нижний, или наоборот, в зависимости от места установки того или иного доводчика.

Помимо осевого крепления дверных полотен они могут иметь и боковые навесы особой конструкции. Такие петли также обеспечивают возможность поворота створки на 180, однако устроены они иначе.

Главное отличие состоит в том, что петли крепятся одной стороной к боковой поверхности дверного проема, а другой непосредственно к дверному полотну. Такой вид дверей получил широкое распространение за счет надежности конструкции и простоты монтажа.

Размеры

Еще один немаловажный нюанс, которому следует уделить внимание. Если рассматривать створки, продающиеся в России и странах СНГ, то их габариты составляют:

• высота – 200 см;
• ширина – 60-90 см.

Это стандартные двери, которые используются в офисах и обычных квартирах

Если речь идет о реализации проекта в частном коттедже, то размеры конструкции рассчитываются индивидуально, при этом специалисты принимают во внимание следующие факторы:

• особенности межкомнатных перегородок;
• доступное пространство в помещении;
• тип монтажа и так далее.

Это интересно: Жалюзийные двери – идеальное решение для небольших помещений (20 фото)

Способы установки раздвижных систем

Раздвижные системы подходят как для небольших комнат, так и для помещений с большой площадью. Они позволяют зонировать пространство, сохраняя его целостность. При закрытых створках оно превращается в 2 комнаты, а при открытых — остается целостным.

Другой способ использования систем — это устройство раздвижных дверей между лоджией и жилой комнатой, террасой и балконом коттеджа или загородного дома. При этом можно воспользоваться раздвижными дверями из стекла, пропускающими много света.

Наиболее дорогими являются сложные конструкции радиусных дверей. Зачастую они устанавливаются в душевые кабинки либо помещения, имеющие закругленные формы. Эти конструкции на криволинейных направляющих имеют оригинальный вид.

Разные виды раздвижных дверей немного отличаются между собой, но правила их монтажа остаются общими. До установки потребуется учесть следующие нюансы:

1. Ровность дверного проема, чтобы не пришлось брать полотно с запасом.
2. Высокая несущая способность сторон проема и стены над ним.

Нестандартное решение

Сегодня такие изделия обсуждают все больше и больше. Для неискушенных покупателей – это, конечно, новинка. Особенности данных систем малоизвестны, как и их конструкция. Это объяснить очень просто – радиусные двери широко представлены на рынках нашей страны всего два-три года.

Для искушенных покупателей производители уже представили множество различных перегородок в самом разном исполнении. К примеру, среди раздвижных дверей представлены подвесные, скрытые механизмы. Также предлагаются традиционные распашные, складные, подъемные системы.

Радиусные двери являются самой последней новаторской идеей по перекрытию проемов между комнатами. Широко востребованы данные конструкции там, где необходимо создать уникальный и оригинальный интерьер. Особенности конструкции позволят такой двери придать интерьеру нестандартные очертания.

Виды

Маятниковые двери стали популярны сравнительно недавно, хотя уже довольно длительный период использовались в общественных местах с частой проходимостью. В настоящее время их с большим успехом устанавливают в офисах и в местах проживания.

Данный тип дверей является одним из разновидностей распашных, единственным отличием считается способность маятниковых систем открываться в обе стороны. Данное свойство обусловлено наличием специальных навесов, которые отличаются от обычной фурнитуры определенной конструкцией и местом крепления.

Также двери маятникового типа имеют одностворчатые и двустворчатые конструкции, в данном случае их классифицируют исходя из количества створок. Если ширина проема двери меньше метра, то устанавливают одностворчатое полотно, так как две створки будут смотреться некрасиво. Конструкции с одной створкой – это подходящий вариант для межкомнатных дверей.

Независимо от количества створок двери могут открываться внутрь и наружу на 180°. Конструкции во всех возможных вариантах предусматривают установку доводчика и механизма возврата. Размеры створок изготавливаются в зависимости от ширины дверного проема, систему можно дополнить неподвижными боковыми панелями либо фрамугой сверху.

Классифицируют двери также по месту установки:

• наружные – входные или балконные. В данном случае лучше использовать двери из надежных материалов, обеспечивающих полную безопасность;
• внутренние или межкомнатные изготавливаются из различных материалов, которые стоит выбирать, исходя из общего стилистического направления помещения.

В местах, требующих соблюдения определенного температурного режима, а также с высокой интенсивностью эксплуатации, устанавливаются специальные эластичные распашные ворота из ПВХ. Данный тип дверей актуален для складских помещений, торговых залов, холодильных камер и пр.

Монтаж

Установка своими руками возможна при соблюдении технологии, а также при наличии нужной фурнитуры и инструментов.

Для начала подготовьте всё необходимое:

• Части двери: полотно или створки, наличники, доборы (при необходимости).
• Фурнитура и дополнительные элементы: направляющие верхний и нижний профили, ролики, упоры, декорирующие планки (для маскировки роликов), крепления, фиксаторы, саморезы, ручки и так далее.
• Инструменты и дополнительные приспособления: измерительная рулетка, уровень, карандаш, шуроповёрт.

Этапы монтажа:

1. Сначала с помощью уровня, карандаша и рулетки нанесите на стену разметку, предварительно произведя замеры конструкции.
2. Далее, используя шуруповёрт и саморезы (если иное не указано в инструкции по монтажу механизма), установите направляющие профили.
3. В направляющих зафиксируйте ролики.
4. Установите упоры, фиксаторы и прочие элементы крепежа, следуя изложенной в инструкции схеме.
5. Далее монтируется полотно.
6. Установите ручки и декоративные планки, а также доборы, если требуется.

Характеристики раздвижных дверей за и против

Начать стоит с преимуществ раздвижных дверей, их немало:

• Существенная экономия пространства. Установка дверного полотна не требует много места перед комнатой, а также внутри неё, ведь оно будет не распахиваться, а перемещаться вдоль стены, что можно увидеть на фото.
• Если распашные стандартные двери используются только для изоляции комнат с обычными дверными проёмами, имеющими, как правило, заданную фиксированную ширину, то использование раздвижных современных систем позволяют увеличить проход и не ограничивать входное пространство.
• Ещё одно неоспоримое преимущество раздвижных дверных систем – это удобство эксплуатации механизма. Полотно достаточно легко и беспрепятственно двигается в одной плоскости, для его перемещения не нужно прикладывать усилия, поэтому использование будет доступно даже пожилому человеку или ребёнку.

Есть разные вариации механизма открывания дверных полотен, поэтому вы сможете подобрать наиболее подходящий и обеспечить максимально комфортную и простую эксплуатацию.

Современные раздвижные межкомнатные двери изготавливаются из различных материалов и могут иметь разное оформление, поэтому из многочисленных представленных систем вы точно сможете выбрать ту, которая органично впишется в дизайн интерьера комнаты.

Раздвижные перегородки могут использоваться не только для изоляции отдельных комнат, но и для разделения помещений на зоны или для выделения каких-либо участков в пространстве. И иногда это уместно или даже необходимо.

Установка при желании и наличии некоторых инструментов может осуществляться собственными руками, она не является трудоёмкой или сложной.

Это современное и модное решение, завоевавшее огромную популярность за последние несколько лет и остающееся актуальным в 2017 году.
Теперь остановимся на недостатках раздвижных дверей:

• Первый минус раздвижных дверных систем – это цены: они, как правило, значительно выше стоимости, которую имеют стандартные распашные двери.
• При перемещении раздвижной двери будут неизбежно слышны звуки, возникающие из-за движения полотна по направляющим. Хотя шум не будет сильным, но он может разбудить спящего, и по этой причине нежелательно использование дверных конструкций данного типа для изоляции спальни или детской.
• Дверной проём может иметь практически любые размеры, так как дверь не будет выходить за пределы плоскости стены. Но стоит помнить о том, что полотно перемещается, так что обязательно наличие места сбоку от прохода, и оно не всегда имеется или является достаточным для монтажа.
• Есть вероятность выхода из строя механизма. Конечно, это необязательно должно произойти, но если для изготовления использовались материалы и фурнитура низкого качества, то при активной эксплуатации поломки вполне вероятны.
• У вас не будет возможности установки обычного врезного замка в силу некоторых особенностей механизма. А специальные замочные системы стоят немало и требуют сложной установки.
• Не самые лучшие шумоизоляционные качества.

Раздвижные стеклянные межкомнатные двери

Металлопластиковые и деревянные сдвижные двери с остеклением весьма популярны. Конструкция состоит из цельного стекла и алюминиевой или деревянной коробки. Как правило, полотно сдвигается только в одну сторону. Двойные могут сдвигаться в разные.

Данный вид межкомнатных дверей обеспечивает отличную звукоизоляцию. Для конструкции предусмотрено использование специальной фурнитуры. Поскольку она тяжелее обычной, крепление к коробке выполняется с использованием трех – четырех петель. Все модели, включая зеркальные и витражные, производятся с использованием закаленного стекла.

Стоимость таких изделий во много раз превышает стоимость обычных деревянных. Если зеркальные модели выполнены с использованием мурано, их цена может в несколько раз превосходить цену обычных стеклянных.

Размеры дверных проемов для раздвижных дверей

Сдвигающиеся конструкции также довольно требовательны в отношении геометрии межкомнатного прохода, и собственно перегородки. Вместе с тем ширина дверных проемов для устройства с раздвигающимися полотнами не так критична, выбор типоразмеров последних очень велик

Это позволяет подобрать нужную модель практически для любого проема, при проведении обмеров которого нужно обратить особое внимание на следующее:

1. Проем должен быть строго прямоугольным, вертикальные и горизонтальные его части должны быть строго параллельны друг другу.
2. Все углы должны быть равны 90° с высокой точностью, разница между диагоналями должна быть минимальной не более 3-5 мм.
3. Отклонение от плоскости стены по обеим сторонам от проема не должно превышать 3 мм.

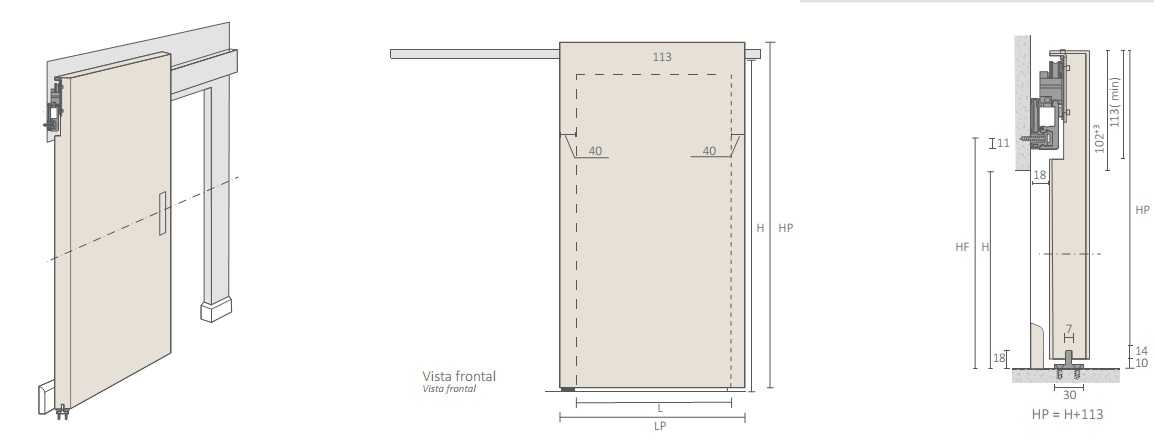

Обмеры проема под одностворчатую раздвижную дверь При определении ширины и высоты проема учитывается тип сдвижных дверей, устройство и размеры механизма, обеспечивающего перемещение створок. Так, при выборе купейной конструкции со сдвиганием накладного полотна 600×2000 мм чистый размер проема составит 540×1975 мм. С наружной стороны он обрамляется наличником, который визуально его расширяется и делает выше.

Обмеры проема под двустворчатую раздвижную дверь

Делаем амбарный механизм монтаж на дверь.

0687862402 — Сивак Андрій Процесс изготовленния амбарного механизма для дверей,также установка амбарного механи.

Сделать своими руками можно любой из видов. Простой механизм – движение по направляющим вдоль стенки. Установка металлической двери своими руками –. Если вы не желаете загромождать место, можно сделать из гипсокартона перегородку, полую снутри для того, чтоб дверь заезжала конкретно в стенку. Выдвижной механизм похож на 1-ый, но при всем этом полотно изменяет свое положение благодаря специальной фурнитуре.

Как вы обусловились с типом сдвижной конструкции, выбрав ту, которую можете сделать своими руками, можно перебегать к последующему шагу.

Принцип работы

Самое простое устройство этих дверей таково: сверху и снизу полотна установлены направляющие («санки»), по которым оно перемещается с помощью роликов. При этом створок может быть одна или две. Этот вариант называют «купе» из-за аналогичного механизма у перегородок в поездах.

Существуют различные варианты конструкции, более сложные:

• Кассетные двери («убираются» в специальные стеновые ниши при открывании).
• Радиусные (выполняются полукругом, наподобие устройства душевой кабинки).
• Каскадные (с одним стационарным и несколькими передвижными полотнами).
• Внутрипроёмные (два подвижных полотна, при этом открываться может только половина проёма).

Есть и особенная разновидность устройства — раздвижно-складная. В таком случае конструкция складывается «гармошкой» или «книжкой».

Раздвижные двери различаются также по количеству направляющих — их может быть две или одна. В последнем случае рельс устанавливается над дверями, он должен максимально прочно крепиться, а стена — быть крепкой и надёжной.

Рассмотрим теперь преимущества и недостатки всех видов, объединённых в эту категорию.

Плюсы раздвижной двери:

1. Экономия пространства. Это главное достоинство, и многие выбирают такую конструкцию в первую очередь благодаря тому, что они не требуют свободного места при открывании, не мешаются и т. д. Все механизмы располагаются параллельно стенам, и так же происходит движение полотен. Для малогабаритных квартир это особенно существенное преимущество.
2. Безопасность и удобство. Внезапно открывшаяся дверь никого не заденет, она не захлопнется внезапно от сквозняка.
3. Универсальность. Такие двери можно использовать не только как межкомнатные, но и для менее массивных перегородок, зонирующих пространство, — например, между кухней и столовой.

По сути, из любых полотен можно сделать раздвижные модели — нужно лишь укомплектовать их нестандартными петлями, а механизмом из салазок и роликов. Поэтому может быть использован любой материал. В плане же фурнитуры может существенно отличаться только конструкция или расположение замка.

Минусы раздвижных дверей:

1. Более высокая цена установки по сравнению с обычными распашными. Если же Вы хотите сами произвести монтаж, это будет сложнее обычного.
2. Пониженная звуко- и теплоизоляция. В любой раздвижной конструкции остаётся зазор, который пропускает свет, воздух, шум. В некоторых случаях это непринципиально, но если, например, речь о дверном проёме в ванную, то стоит иметь в виду, что холодный воздух будет проникать в помещение. В наименьшей степени это свойственно дверям кассетного типа.
3. Шум при движении по направляющим. Однако при качественном механизме, с хорошей смазкой и силиконовыми прокладками, неприятного скрипа не будет, и звук будет практически неслышен.
4. Необходимость ухода за салазками. От их чистоты зависит долговечность и исправная работа механизма.

Амбарные раздвижные двери и механизмы для них

Рассмотрим специфичные для США двери купе, американцы называют их barn door или по-нашему амбарные раздвижные двери.

Возможно, появление дверей купе такого дизайна связано с прошлым страны, с тоской рядового американца по фермам, когда большая часть населения занималась сельским хозяйством. А может я ошибаюсь, и это наоборот индустриальное наследие.

Barn door выглядит как старая дверь, внедренная часто в современный интерьер. Такие двери используют как в стиле лофт, так и при создании интерьера в деревенском стиле.

Деление пространства квартиры с помощью перегородок

Перегородки используют для зонирования помещений со свободной планировкой. С помощью перегородок отделяют часто пространство под кухню, прихожую, зону сна, гостиную.

Какие бывают двери купе

Разберем системы дверей купе от простых до очень сложных. Начнем с подвесных систем и закончим сложными компланарными системами дверей купе, читать далее.

Рис. 2-4. Амбарные двери купе разного дизайна

В классическом исполнении амбарные двери выглядят как дверь для сарая, можно встретить даже вот такие схемы в предложении по изготовлению barn doors.

Рис. 5. Схемы амбарных дверей

Рис. 6. Дизайн амбарной двери в стиле British Brace
