Как разобрать смеситель: однорычажный и двухвентильный вариант для ванной, продукция двухвентильного типа, конструкция однорычажного крана

Основные причины неисправностей

Кухонный смеситель, равно как и в санузле, активно используется домочадцами по много раз в день. Не все относятся к нему надлежащим образом. Например, нередко маховик закручивается резкими движениями с чрезмерным применением силы. Это приводит к продавливанию резиновой прокладки, а после – выходу из строя устройства.

Также оно подвержено проникновению вовнутрь абразивных материалов (песка или других твердых мелких частиц), которые оседают на поверхностях и затрудняют его вращение, а в худшем случае приводят к разрушению керамического кольца.

Прикипевший кран-букса

Чаще всего ломаются кухонные однорычажные смесители. Это связано с тем, что на них давят с удвоенной силой. Такие действия приводят к тому, что латунная часть сминается, а отремонтировать такую кран-буксу будет нелегко.

Есть три варианта решения проблемы:

Поменять смеситель на новый;
Заменить сломавшийся элемент;
Отремонтировать вышедшую из строя деталь.

Наименее затратный – третий из перечисленных путей устранения поломки, но воспользоваться одним из них следует исходя из конкретной ситуации.

Советы и рекомендации

Если водяной смеситель с шаровым устройством сломался, то необходимо заменить картридж на новый. Ремонту он не поддается. Замена картриджа заметно усилит и напор воды, который наверняка снизился за время использования смесителя.
То же самое можно сказать и про картридж с керамической пластиной, он не подлежит устранению неполадок, в данной ситуации механизм стоит заменить полностью.
Чтобы ваши смесители прослужили долгое время, оснастите их необходимыми фильтрами с учетом типа и модели изделия.
Если вы собираетесь приобрести новый картридж, то захватите с собой в магазин элемент, вышедший из строя. Это увеличит шанс подобрать нужную конфигурацию картриджа, и не позволит совершить ошибки в процессе демонтажа и ремонта.

Чтобы не ошибиться в выборе идеального смесительного крана, необходимо убедиться, что шток для регулировки изготовлен из бронзового сплава. Если в кране, который вы приобрели в магазине, оказался внутри пластиковый аналог, это означает, что такой смеситель не прослужит долго и сломается в скором времени.
Для очистки смесителя подходят гелеобразные или кремообразные средства. Возможно также использование специального порошка, который предназначается для очистки металлических поверхностей. Запрещается применять металлические губки либо вещества, которые содержат в составе уксус и щелочь.
Если вы собираетесь устранить неполадки в смесителе, то чтобы не возникли протечки в местах неплотных соединений, воспользуйтесь специальной лентой фум, которая продается в каждом магазине сантехники.

Как разобрать и отремонтировать смесители, смотрите в следующем видео.

Сборка смесителя

Не забывайте, что изготовленная ручным способом гайка не имеет прежней прочности, собирать отдельные элементы надо с повышенной осторожностью. Шаг 1. Открутите гайку, проверьте ее ход

Наденьте новые резиновые уплотнители

Открутите гайку, проверьте ее ход. Наденьте новые резиновые уплотнители

Шаг 1. Открутите гайку, проверьте ее ход. Наденьте новые резиновые уплотнители.

Снимают гайку и ставят новые уплотнительные кольца

Шаг 2. Аккуратно наденьте на кран носик, перед этим не забудьте поставить на место нижнюю капроновую прокладку. Она выполняет функцию подшипника при поворотах носика. Для облегчения процесса рекомендуется пользоваться техническим вазелином или обыкновенной мыльной водой. Смочите поверхности, состав намного уменьшит силы трения и облегчит процесс сборки.

Прикручивают верхнюю часть крана

Шаг 3. Наденьте верхнюю прокладку и закрутите сделанную самостоятельно гайку из дисков. С небольшим усилием затяните ее. Помните, что задача гайки не сжимать капроновые прокладки или резиновые уплотнители, а только удерживать все детали крана вместе и предупреждать их шатание.

Накручивают самодельную гайку

И еще один момент. Усилие прижатия гайкой увеличится после окончательной установки смесителя на раковине и фиксации устройства шпильками с шайбой.

Кран собран, желательно проверить герметичность. Для этого временно присоедините шланги к источникам воды и включите смеситель. Протечки появятся через несколько секунд. Если все в норме, то можно устанавливать устройство на свое место. Разборка, ремонт и сборка отнимает не более двух часов, это намного быстрее и дешевле, чем ездить по магазинам в поисках нового рычажного смесителя.

Подключают шланги к смесителю и проверяют на отсутствие протечек

Производители

Современный ассортимент сантехнических устройств способен поставить в тупик даже самого профессионального специалиста-сантехника. Одним из важнейших критериев выбора смесителя является проверенный и надежный производитель. Мы предлагаем познакомиться с наиболее популярными компаниями, чья продукция неизменно пользуется повышенным спросом.

Grohe – это немецкий бренд, который лидирует в сантехнической отрасли на мировом рынке. Бренд производит продукцию, которая отличается инновационными технологиями, высоким качеством, стильным дизайном и богатым ассортиментом. Несмотря на все эти преимущества, цены на товар остаются вполне приемлемыми. Среди многообразия моделей можно с легкостью подобрать однорычажные и двухвентильные варианты на любой вкус.
Hansgrohe – это немецкий производитель, который сочетает в своей продукции утонченность дизайна и высокое качество. На рынке сантехники компания Hansgrohe предлагает несколько серий смесителей для ванной комнаты и кухни. Продукция выполнена в стильном дизайне, многие модели помогают в значительной степени сократить расход потребляемой воды. Для любителей эксклюзива компания предлагает смесители класса премиум с матовой и глянцевой поверхностью.

Ассортиментный ряд представлен в широком ценовом диапазоне. Краны от данной торговой марки сделают любой интерьер ярким и креативным. Для изготовления продукции компания использует материалы самого высокого качества.

Jacob Delafon – компания-производитель из Франции, которая создает элегантные высококачественные смесители. Они подходят для кухонь и ванных комнат, оформленных в любом дизайне. Компания Jacob Delafon использует для производства только качественные фирменные материалы. Модели позволяют дополнить интерьер квартиры в классическом, этническом или современном направлении. На сантехническом рынке изделия данной компании имеют массу положительных отзывов.
Бренд Ideal Standard предлагает разнообразные смесители по доступной цене. Основные приоритеты компании – это креативный подход к выпуску продукции и широкий ассортимент. Ideal Standard в основном выбирают прагматичные клиенты, которые желают установить дома надежное сантехническое оборудование, затратив на это незначительную сумму денег. Потребители не смогут остаться равнодушными к дизайну данных изделий.

Смесители фирмы Oras – самые надежные изделия на сантехническом рынке, которые изготавливаются в Финляндии. К отличительным чертам продукции относятся динамичность и стильный дизайн, качественное сырье, отличный функционал и удобство применения в быту. Те, кто любит такой стиль, как хай-тек, модерн, минимализм, футуризм, могут смело выбирать смесители бренда Oras. Такая сантехника при правильном уходе прослужит вам не один год.
Roca – это безопасность изделий, дизайн, которых наполнен инновациями, сборка осуществлена по всем правилам. Еще один несомненный плюс – выгодная цена. Изделия этой фирмы позволяют экономично расходовать воду. Испанские смесители имеют широкий диапазон цен и являются люксовым классом изделий для домашнего использования.

Teka – европейская компания по производству кранов для кухни. Ее цены демократичны, качество достаточно высокое, а дизайн всегда современный. Эта компания решила выделиться из ряда производителей, предложив своим покупателям электронные и цветные смесители.
Компания Vidima представляет Болгарию. Уникальная технология производства делает смесители Vidima очень качественными и долговечными. Демократичная стоимость позволяет использовать данные сантехнические устройства не только дома, но и в общественных местах.

Lemark – это популярный чешский бренд, который использует в изготовлении смесителей, несмотря на конкурентоспособную цену, экологически чистое сырье. Этим он заслужил доверие своих потребителей. Тот, кто привык экономить свои средства, может смело выбирать смесители этой фирмы.
Компания JIKA завершает список лучших брендов, предлагающих современные, стильные и долговечные смесители. Фирма гармонично сочетает в своей продукции доступную стоимость и высокое качество. Характеризуется тем, что в производстве используются керамические картриджи и очень качественные аэраторы.

Двухвентильный смеситель

Смесители с двумя рычагами по-прежнему не сдают своих позиций, хоть и конкуренция у них большая. Встретить такой механизм можно в любой ванной комнате.

О надежности подобного механизма сложно судить: он обладает как преимуществами, так и недостатками.

Смеситель обладает двумя вентилями: один открывает горячую воду, другой – холодную воду. Градус поворота регулирует степень напора.

Проблема №1: вода протекает из-под вентиля Причина кроется в износе крана-буксы: вам нужно изучить керамические диски, которые находятся внутри крана.

Керамические диски двухрыжачного смесителя.

Чтобы починить неполадку, вам понадобится разводной ключ, отвертка, новый кран-букса или новый сальник.

Ход работ:

С подтекающего вентиля снимите заглушку.
Открутите фиксирующий болт.
Демонтируйте вентиль.
Возьмите кран-буксу и обследуйте на предмет поломок. Определите в чем проблема.
Установите новый кран-буксу или уплотняющее кольцо.
Проведите монтаж нового вентиля, не забудьте зафиксировать болт.

Главное, внимательно рассмотрите кран-буксу, чтобы правильно установить поломку. Проблема №2: вода протекает из-под гайки или лейки для душаОсновной причиной этой проблемы является износ прокладки между шлангом и смесителем либо между лейкой и шлангом.

Для ремонта вам потребуются: новая прокладка из паронита или резины (диаметр подберите соответствующий вашему крану), плоскогубцы, небольшой тканевый кусок, ФУМ лента.

Процесс замены прокладки в двухвентильном смесителе:

Открутите гайку, которая прижимает шланг. Воспользуйтесь плоскогубцами. Не забудьте обмотать плоскогубцы тканью или просто ее подложить под них, чтобы не поцарапать гайку.
Удалите старую прокладку и установите новую.
Аккуратно очистите резьбу и намотайте два или три слоя ФУМ ленты.
Теперь обратно прикрутите гайку к смесителю или лейке.

Действуйте предельно аккуратно и следуйте нашим инструкциям. Только в таком порядке вы сможете легко и быстро отремонтировать любую поломку смесителя в ванной.

Починить смеситель не является проблемой. Почти все поломки можно исправить самостоятельно, не прибегая к помощи специалиста. Однако все же, постарайтесь изначально приобрести качественный и надежный механизм.

https://youtube.com/watch?v=Uk_CIIemA50

Устройство двухвентильных смесителей

Часть смесителя, регулирующая поток воды (она увенчана «барашком»), называется вентильной головкой. В обиходе за ней закрепилось более лаконичное название — кран-букса.

Устройство двухвентильного смесителя

Внешне все двухвентильные смесители абсолютно похожи, но вот внутреннее устройство у них может сильно отличаться. Дело в том, что существует два вида вентильных головок.

С резиновой прокладкой

Кран-букса представляет собой пару «гайка-винт», на торце винта зафиксирована резиновая прокладка в виде толстого диска. При вращении маховика винт движется вдоль своей оси, отчего меняется положение прокладки относительно седла.

Чем ближе прокладка к седлу, тем меньше проходное сечение вентиля, — напор падает. При вращении маховика в обратную сторону расстояние между прокладкой и седлом, а соответственно и напор, увеличиваются.

Конструкция вентильной головки с резиновой прокладкой — самая старая, ей присущ ряд недостатков:

для регулировки требуется совершить несколько оборотов маховика: главное неудобство, из-за которого многие сегодня от таких смесителей отказываются;
в изношенном виде прокладка может издавать гудение (на ней появляются деформации);
пара «винт-гайка» сложна в изготовлении, подвержена износу и требует применения сальникового узла (уплотняет отверстие для штока);
относительно высокая стоимость (обусловлена сложностью в изготовлении).

Есть и достоинства:

неприхотливость к качеству воды: твердые примеси не оказывают на прокладку никакого влияния;
простота и низкая стоимость ремонта: прокладка легко меняется, новую можно вырезать самостоятельно из листа резины или кожи. Правда, если потечет сальник, ремонт окажется более сложным, а если износится винтовая пара — вообще невозможным (требуется замена кран-буксы). Но такие поломки случаются реже.

Керамические (полуоборотные)

Регулирующий механизм состоит из двух плотно прилегающих друг к другу керамических пластин с отверстиями (вместо отверстий могут быть выемки с краю). Одна пластина зафиксирована неподвижно, вторая закреплена на вращающемся вокруг своей оси штоке, увенчанном маховиком. Вода поступает в излив, когда отверстия в пластинах совпадают.

Керамические кран-буксы

Керамическая конструкция более прогрессивна, поскольку имеет ряд преимуществ:

для подачи воды с максимальным напором маховик поворачивается на угол всего в 90 градусов. Отсюда и название «полуоборотные». Из-за этого такие смесители намного удобнее в эксплуатации, чем аналоги с резиновыми прокладками;
в любом состоянии кран-букса гудения не издает;
простое устройство: вместо винта используется шток без резьбы (несложный в изготовлении). Поскольку он только вращается (винт при этом еще и перемещается поступательно), вместо сальникового узла достаточно установить два резиновых кольца. Ввиду отсутствия подвижного резьбового соединения, изнашиваться нечему;
низкая стоимость (из-за простоты устройства).

Недостатки:

песчинки и прочие твердые примеси, попав между пластинами, приводят к протечкам и попутно разрушают керамику. Потому перед такими смесителями рекомендуется устанавливать фильтры механической очистки («косой» или «грязевик»). Из практики известно, что такие повреждения встречаются крайне редко;
прокладки, а тем более керамические пластины, нельзя изготовить самостоятельно. Правда, весь ремкомплект стоит менее 10 руб.

На фоне преимуществ, недостатки керамических вентильных головок представляются малозначимыми, потому эти устройства являются более предпочтительными.

Ремонт термостата

Показатели неисправности механизма:

Резкие перепады температуры воды.
Ослабление потока.
Неконтролируемый сброс горячей воды.

Конечно, термостат – сверхчувствительный элемент. Считается, что самостоятельная реставрация невозможна. Это не так. Более того, для восстановления работоспособности достаточно прочистить термоэлемент.

Полностью перекрыть водоснабжение.
Поддеть и снять крышку-заглушку. Отвинтить болтик под крышкой и снять ручку с кольцом.
Шестигранником открутить крепежный винтик, находящийся на нижнем конце термоблока.
Вынуть капсулу и очистить её от налета мягкой щеткой без применения кислотно-щелочных средств.
Очищенный термоблок высушиваем строительным или обычным феном и вставляем внутрь корпуса.
Накладываем стопорное кольцо и рукоятку. Фиксируем капсулу крепежным винтом. Накладываем декоративную заглушку.

Монтаж рекомендуется сопровождать сверкой со схемой производителя.

При сборке обратите внимание на место расположения ручки. При правильном монтаже заводские метки на штоке и корпусе устройства должны полностью совпасть

Ремонт двухвентильного смесителя

Кран-букса смесителя

Ремонт может затрагивать как кран-буксы, так и золотниковый клапан.

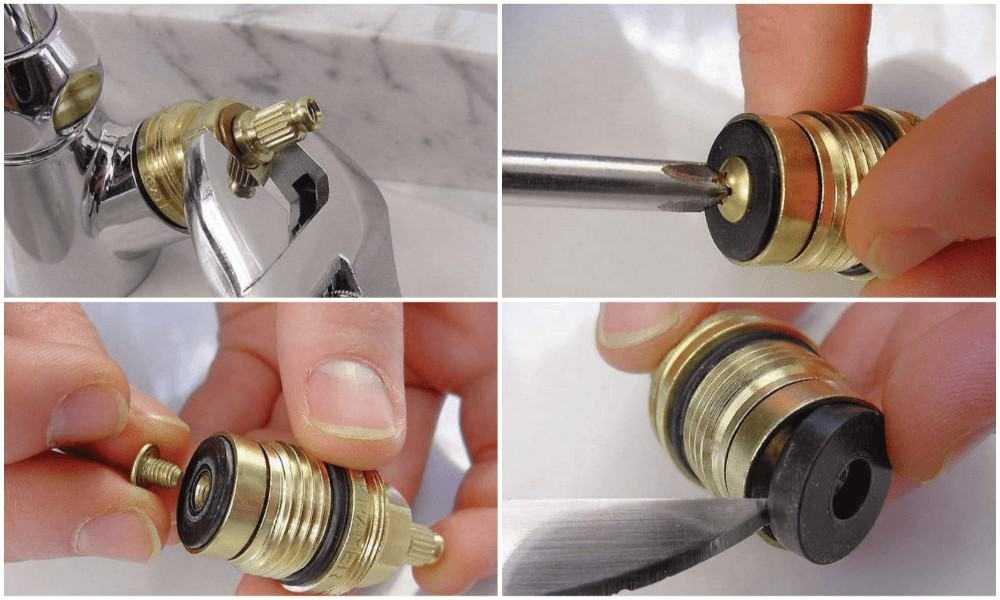

Как отремонтировать кран-буксы

Букса с резиновой прокладкой представляет собой винт, на торце которого закреплена дисковая резиновая прокладка. При вращении вентиля изменяется положение прокладки относительно седла. При ее приближении к седлу напор воды уменьшается, при удалении – увеличивается. Кран-букса этого типа нетребовательна к качеству воды.

В керамических конструкциях запирающий механизм представляет собой две керамические детали с отверстиями. Они отполированы, поэтому идеально совпадают между собой, что обеспечивает герметичность. Когда отверстия совпадают, кран полностью открыт. Вывести керамику из строя способны твердые примеси, которые попадают между диски.

Если установлены кран-буксы с резиновой прокладкой и вода течет из-под маховика, нужно разбирать конструкцию: снять стопорное кольцо, выкрутить кран-буксу до конца и вынуть внутреннюю деталь, на которой установлено два тонких резиновых кольца. Именно из-за их износа появилась течь. Эти элементы заменяют.

При разрыве прокладки или ее продавливании требуется замена детали на аналогичную. Подходящую можно подобрать, купив ремонтный набор. Если такой возможности нет, ее вырезают самостоятельно из куска резины.

Порядок изготовления самодельной прокладки:

Из резины вырезают квадратный кусок, примерно равный по размеру прокладке, но не меньше ее.
В центре ножницами делают отверстие. Главное, сделать его не слишком большим. Нужно, чтобы прокладка надевалась плотно.
Затем ножом или ножницами подрезают выступающие участки по месту.

Если выходят из строя детали керамической кран-буксы, то она ремонту не подлежит. Ее просто меняют на новую, так как диски в продаже отдельно не встречаются, а их ремонт (полировка) слишком кропотлив, хотя и возможен.

Кроме того, нужно осмотреть полости и трущиеся поверхности, устранить засоры, налет бежевого или рыжего цвета, свидетельствующий о ржавчине, известковые отложения. Существенно облегчит процедуру применение специальных средств, растворяющих ржавчину и известковый налет.

Ремонт и разборка золотникового клапана

Если вода одновременно течет из крана и из душевой лейки, значит, неисправен золотниковый клапан переключения. Он выходит из строя из-за износа либо попадания посторонних предметов. Чтобы добраться до него, нужно:

Снять декоративную заглушку и открутить крепление.
Снять вентиль.
Взять накидной ключ и накинуть его на крепление. Открутить, одновременно удерживая верхний шток гаечным ключом.
Снять верхнюю деталь. Внутри находится клапан, который снимается в сторону излива.
Внизу открутить переходник на излив.

После этого клапан свободно удаляется. На нем меняются прокладки на аналогичные.

Если это не помогает, снимают стопорную шайбу с верхней детали и вытаскивают шток. Там есть две резиновые прокладки. Их тоже можно менять.

Разборка вентильного крана

Рассмотрим пошагово, как разобрать смеситель в ванной двухвентильного типа. Чаще всего протечки в вентильных моделях происходят из – за износа уплотнителя. Реже причина в поломке кран-буксы. И в том и в другом случае требуется снятие и замена дефектных деталей. Для ремонта двухвентильного смесителя последовательно выполняются следующие действия:

Сверху корпуса удаляется заглушка. Подденьте острым ножом основание крышки и снимите её.
Открутите крепежную шайбу на корпусе. Все шайбы и гайки с хромовым покрытием необходимо закрыть изолентой. Так можно предохранить детали от царапин и повреждений.
Разводным ключом открутить кран-буксу. Тщательно очистить от известкового налета резьбовую часть.
В случае износа заменить уплотнительные прокладки. Для этого воспользуйтесь силиконовыми изделиями.
Установить отремонтированные элементы.

Из – за грязевых и известковых отложений могут возникнуть трудности с откручиванием. Детали как-бы закипают в местах резьбовых соединений. Справиться с проблемой помогут специальные размягчающие жидкости. Например, состав WD-40 предназначен для удаления ржавчины и краски.

https://youtube.com/watch?v=Ri1xO6twc84

Когда необходим разбор

Разбирают смесители для профилактического обслуживания и ремонта. Время, которое проходит до поломки прибора, зависит от нескольких обстоятельств:

вида и качества материала, из которого кран изготовлен;
степени очистки воды;
с какой интенсивностью используется.

Часто замена прокладки устраняет неисправность.

Наиболее часто причина неисправности кроется в резиновых прокладках. Чем интенсивнее пользуются водораспределительной арматурой, тем быстрее они изнашиваются, появляется течь.

При некоторых поломках изделие не восстанавливается, требуется монтаж нового.

Замена узлов или деталей после разборки возможна в таких случаях:

появилась протечка картриджа;
недостаточный напор из шарового смесителя, открытого полностью;
вода одновременно течет из гусака и душевой лейки;
сломался кнопочный переключатель душевого отвода.

Минимальная разборка требуется при засорении фильтра, которое появляется от плохо очищенной воды.

Однорычажные механизмы

Такие виды смешивающих приспособлений выполняются с одной управляющей ручкой. Работают они по принципу шарового крана. Если поворачивать рычаг механизма влево либо вправо, можно регулировать температуру водного потока, а при подаче его вниз либо вверх – напор жидкости. Подобные приспособления ставят на кухонные раковины, в ванные, в душевые кабины. В применении они очень просты и по-настоящему удобны.

Устройство смесителя – открываем секреты конструкции Однорычажный смеситель

Большая часть элементов однорычажного водопроводного крана компонуется в картридж (его называют шаровым), который конструктивно выполняется неразборным. Это затрудняет ремонт смесителя. Впрочем, таковой требуется не так уж и часто. Самой большой проблемой шарового крана считается выход из строя его прокладок. А их поменять совсем не сложно.Также смесители с шаровыми картриджами могут забиваться мелким мусором. Подобная проблема часто наблюдается, когда рассматриваемые механизмы монтируются на кухонные раковины. Выход из этой ситуации один – снятие старого и установка нового картриджа. Такую процедуру несложно выполнить самостоятельно. Схема проведения работ будет такой:

Перекрываете подачу воды.
Снимаете смеситель, а затем и рычаг (нужно выкрутить крепежный винт).
Достаете старый картридж из крана, ставите на его место новый.
Собираете смеситель. И пользуетесь отремонтированным устройством.

Главное отличие механизма с одной рукояткой от двухрычажного приспособления заключается в том, что к смесителю с одним рычагом вода подводится в одну точку. Это упрощает процесс его монтажа на раковины и ванные. В последнее время популярность завоевывают новые виды однорычажных смесителей. В них вместо шарового крана устанавливаются керамические пластинки. Их очень хорошо притирают между собой. За счет этого течи в смесителях с картриджами из керамики не бывает. А значит, вы никогда не будете слышать надоедливого шума капающей воды из крана. Заметим, что керамические устройства ремонтировать приходится крайне редко. А главное – они не нуждаются в каких-либо особых условиях эксплуатации.

Переключатели душа

Устаревшую шаровую конструкцию вытесняют поршневые (золотниковые) переключатели: эксцентриковые и кнопочные. Первые размещены в центральной расточке корпуса или отдельно присоединяемом диверторе. Вторые характерны однорычажным вариантам, находятся на носике.
