Уличный замок для калитки

Стоимость замков для калитки из профнастила

Хороший замок, в независимости от своей модели, не может быть дешёвым.

Приобретая замыкающий механизм любого типа, покупатель, оплачивает не только стоимость сырья, которое пошло на его производство. Чем надёжней замочная группа, тем сложней её внутреннее устройство, и тем больше времени и сил уходит на её изготовление, а это в свою очередь и есть трудовой ресурс.

Его стоимость увеличивается в зависимости от уровня квалификации рабочей силы. Также очень часто именитые марки включают в стоимость своего товара, так называемую «цену за бренд».

Иными словами фирма десятками лет зарабатывает свою репутацию, чтобы её название ассоциировалось с положительными эпитетами, и сделав себе имя она делает небольшую наценку за свой бренд, качество которого уже давно доказано.

Выбирая в качестве производителя дверного замка фирму, зарекомендовавшую себя с лучшей стороны и имеющую соответствующие сертификаты качества, покупатель избежит неприятных сюрпризов при эксплуатации замыкающего механизма.

Если рассмотреть ценовую политику замков в свете имеющегося на данный момент модельно ряда, то можно пройти к следующим выводам:

самым бюджетным вариантом является навесной замок;
накладные и врезные замки одинакового устройства не сильно отличаются в цене;
цилиндровый механизм будет стоить дешевле, чем сувальдный или реечный;
наиболее дорогими запирающими устройствами являются электронные замки.

Чего нельзя делать при врезке замка?

Когда дело доходит до установки замка, многие «мастера-самоучки» совершают целый ряд ошибок, сказывающихся впоследствии на срок эксплуатации затворного механизма. Сетуя на некачественный замок, некоторым даже в голову не приходит, что причина кроется именно в монтаже, а точнее в ошибках, которые совершаются в его процессе.

Ошибки при врезке замков в калитку — неверно вымерен диаметр отверстий

Итак, чего не рекомендуется делать при врезке замка:

Использовать для распила обычные диски болгарки. Нужно подбирать диск в соответствии с материалом, иначе есть риск повреждения не только защитного поверхностного слоя забора, но и самого инструмента.
Делать выемку больше габаритов замка. Главная задача – это закрепить сердцевину внутри калитки, если отверстие будет больше, то это сделать будет невозможно. Сердцевина будет проваливаться в полость калитки.
Производить работу в мороз и слякоть. Наиболее оптимальным считается установка замка в домашних условиях. Снег, дождь и мороз могут существенно повлиять на процесс врезки замка, а также на его дальнейшее качество и срок службы.

Соблюдая все эти рекомендации, процесс установки замка окажется весьма приятной процедурой, не отнимающей большого количества времени.

Врезные замки одни из наиболее прочных и надежных, однако, их установка может потребовать специальных навыков. Желая получить надежную защиту, следует монтировать такие замки в соответствии с общепринятыми правилами и рекомендациями.

Металлический короб для защиты замка

Врезные замки имеют свои особенности, а для заборов из профнастила еще и требуют создания дополнительной металлической коробки, куда погружается тело замка.

Важные советы по изготовлению запора своими руками

Обратите внимание! Чтобы запор прослужил как можно дольше, предусмотрите его защиту от внешних воздействий. Для этих целей подойдет защитный карман из металла или другого материала — такое приспособление предупредит попадание влаги на механизм

Если вы планируете купить откатные ворота с калиткой, можете сами изготовить щеколду для запирания системы

Важное условие правильного монтажа — выполнение точных замеров и создание грамотного чертежа. С этой работой легко справится мастер на все руки, в арсенале которого есть необходимый инструмент

Если же описание процесса показалось вам сложным или вы не уверены в своих возможностях, рекомендуем приобрести готовый замок и заказать его монтаж в . В этом случае можно не сомневаться, что механизм установлен правильно и вашей собственности ничего не угрожает.

Как сделать замок на калитку своими руками

Своими руками можно сделать только наиболее простые замки. Их рекомендуют использовать для временной фиксации калитки или включать в состав защитного комплекса.

Чтобы самостоятельно изготовить простой замок (например, накладной сдвижного типа), понадобится небольшое количество инструментов и материалов. Их нужно заранее купить или подготовить, чтобы во время работы не тратить силы на поиски того или иного предмета.

Для дела понадобится:

арматура;
металлический лист;
краска;
сварочный аппарат;
крепежные изделия (например, саморезы);
набор столярных инструментов.

Подготовительные мероприятия заключаются не только в поиске необходимых материалов и инструментов, но и в составлении чертежа замка. Эту работу нужно выполнить максимально качественно, так как небольшой ошибки будет достаточно, чтобы испортить несколько часов работы. Чтобы схема получилась максимально точной, необходимо сделать следующие измерения:

диаметр используемой арматуры;
зазор между калиткой и забором;
необходимый диаметр металлических дуг;
высота места, где будет крепиться затвор.

Процесс изготовления замка может занять несколько часов. Чтобы потом не пришлось переделывать конструкцию, нужно максимально аккуратно выполнять работу на каждом ее этапе.

Правильная последовательность действий:

Берут арматуру и отрезают от нее прут нужной длины.
Из того же материала получают второй прут, длина которого будет не более 5 см.
Меньшую деталь вертикально стыкуют с серединой большей и приваривают.
Из листа металла формируют 3 одинаковые дуги, размер которых на несколько миллиметров превышает диаметр используемой арматуры.

Производим монтаж

После того, как запорный механизм полностью изготовлен, приступают к его монтажу. Для этого выполняют несколько простых действий.

Пошаговая инструкция:

Одну изготовленную дугу приваривают, или крепят саморезами, к калитке, а вторую — к забору.
В оба отверстия вставляют сделанную щеколду.
На этот элемент конструкции надевают третью дугу и приваривают ее к калитке.
Проверяют, чтобы щеколда свободно перемещалась и надежно закрывала дверь.

Примитивное, но довольно эффективное устройство, состоит из сваренной Г-образно полосы.

Предлагаем ознакомиться Секционные ворота описание

Внизу закреплен «удерживатель», он выполняет две задачи: регулирует величину хода полосы и предупреждает ее отход от каркаса калитки. Одновременно исключается болтание и трение металла о профилированный лист обшивки.

На вертикальной стойке закреплен второй держатель, он придает рычагу возвратно-поступательное движение и позволяет приподниматься на крючке во время закрытия калитки.

Теперь осталось снять размеры с учетом места установки элементов, сварить Г-образно полосу, сделать или купить держатели и собрать конструкцию.

Изготовление калитки из профнастила своими руками

Так как мы будем приваривать калитку к уже существующим опорам, то нам не придётся бетонировать стойки, что существенно облегчит и ускорит работу.

Перечень материалов и инструментов

Для монтажа калитки из профнастила потребуется минимум материалов и только самые необходимые инструменты:

металлопрофиль — лист С21–1150 с оцинкованным или полимерным покрытием — рабочая ширина 1 метр, длина 2 или 2,2 метра;
металлическая квадратная труба — сечение 40х24 мм;
две петли металлические дверные (можно полимерные) – ɸ30 мм;
засов и замок уличный врезной.
газо- или электросварка;
болгарка;
отрезной и шлифовальный круг по металлу;
шуруповёрт и мощная дрель;
заклёпочный пистолет;
краска и кисти;
отвес или строительный уровень, рулетка на 5 метров;
строительный угол;
набор отвёрток.

Этапы изготовления распашной калитки

Мы представляем способ устройства распашной калитки из металлических труб и обшивки из металлопрофиля непосредственно на опорные столбы.

Вначале размечаем место, где будем устанавливать калитку и делаем проём в заборе определённой ширины между двумя металлическими опорами. В будущем мы будем приваривать к ним трубы, которые будут составлять каркас калитки. Выбирая такую схему, мы изначально будем уверены, что готовая калитка точно подойдёт по всем параметрам. Тогда проблемы, которые возникают при сваривании калитки в другом месте, не появятся.
Свариваем предварительный каркас забора в соответствии с проведёнными замерами. Расстояние между опорами должно быть более 1 метра для того, получить калитку размером 1х2 метра. Во избежание деформации и крена каркаса его привариваем к опорным столбам в нескольких местах.
Привариваем к вертикальной стойке каркаса верхнюю часть петель. Это необходимо для того, чтобы видеть, на каком уровне они должны находиться.
Для усиления конструкции из труб монтируем посередине поперечину из такой же квадратной трубы. Все углы должны быть по 90°.
Проверяем их с помощью уголка или уровня.
После того как мы убедились, что каркас получился ровным и правильным, срезаем его в местах сварки и кладём на ровную поверхность.
Обрезаем болгаркой все лишние куски и ещё раз повторно провариваем все швы.
Затем с помощью болгарки и шлифовального круга зачищаем стыки.
После этого зачищаем места крепления сваркой нижних элементов петель на самих опорах, чтобы удалить ржавчину.
Привариваем нижний элемент верхней петли, затем навешиваем каркас и уже по месту привариваем вторую часть петли сверху. Если каркас калитки сварен правильно, то она будет свободно и легко открываться и закрываться.
Снимаем калитку и привариваем петли более тщательно, а затем зачищаем все швы. Во время сварки необходимо подкладывать асбестовый лист или обычный картон, чтобы искры и окалина не попали на профнастил забора.
Размечаем место для врезного замка на каркасе калитки по чертежу и вырезаем его болгаркой. Замок и ручки устанавливаются на высоте 80–90 см от земли.
Вырезаем отверстия и прикручиваем ответную планку замка с помощью шуруповёрта. Проверяем работу замка, лёгкость открывания и закрывания калитки. Затем окрашиваем конструкцию защитной антикоррозийной краской.
Берём профнастил, предварительно отрезанный по размеру, и с помощью дрели и заклёпочного пистолета прикрепляем его на каркас калитки. В качестве альтернативы можно использовать кровельные саморезы.
Если предполагается установка накладного замка, который будет располагаться на внутренней стороне каркаса калитки, крепёжные отверстия под него располагаем на поперечной перекладине каркаса. В профлисте высверливаем отверстия методом «сверления по контуру», а затем дополнительно обрабатываем шарошкой. Для закрепления замка в поперечине конструкции и приваренной к ней пластине с помощью дрели со сверлом и специального метчика делаем резьбовое отверстие под установку винта.
Устанавливаем декоративные накладки с ручками на замок.
Делаем ограничитель для калитки. Для этого внутрь проёма устанавливаем металлическую болванку, которую отрезаем от трубы.

Собрать такую калитку с помощью напарника можно в течение нескольких часов.

Схема подключения электромеханического замка на калитку

Если решено выполнить установку электромеханического устройства своими руками одновременно с оборудованием для контроля территории, можно использовать классическую схему. При этом монтаж домофона производится стандартно, а для подсоединения к нему замка потребуется дополнительный провод.

Принцип схемы установки и подсоединения электромеханической системы такой. Вначале нужно установить монитор и аккумулятор. Он требуется для подачи электричества на замок.

От вызывной части провод проводится к панели, а от блока питания – к запирающей конструкции. Но последнее соединение делается с петлей к задней части домофона.

Один из проводов размыкает контакт управления блоком, другой находится свободным. По этой схеме подсоединения при нажатии клавиши происходит управление замком.

С монитора передается импульс на домофон, который замыкает внутри реле, и на закрывающий механизм подается ток.

На фото можно посмотреть схему подсоединения электромеханического замка и домофона.

Монтаж замка врезного типа на калитку

Не на все калитки можно смонтировать врезные замки. Когда конструкция имеет дверную коробку, тогда только в этом случае предоставляется возможность закрепить такие механизмы. Сам установочный процесс выполняется путём вырезания отверстия, которое должно соответствовать установочным размерам замка. Профессионалы монтаж врезных запорных механизмов тоже выполняют поэтапно, что позволяет быстро и качественно провести работать.

Подготовительные работы

Во время подготовки выполняется разметка места, где будет сделано отверстие, позволяющее выполнить торцевое крепление замка. Именно в него вставляется запорный механизм. Это отверстие обычно имеет прямоугольную форму. Его вырезают в боковом вертикальном элементе каркаса из профильной трубы.

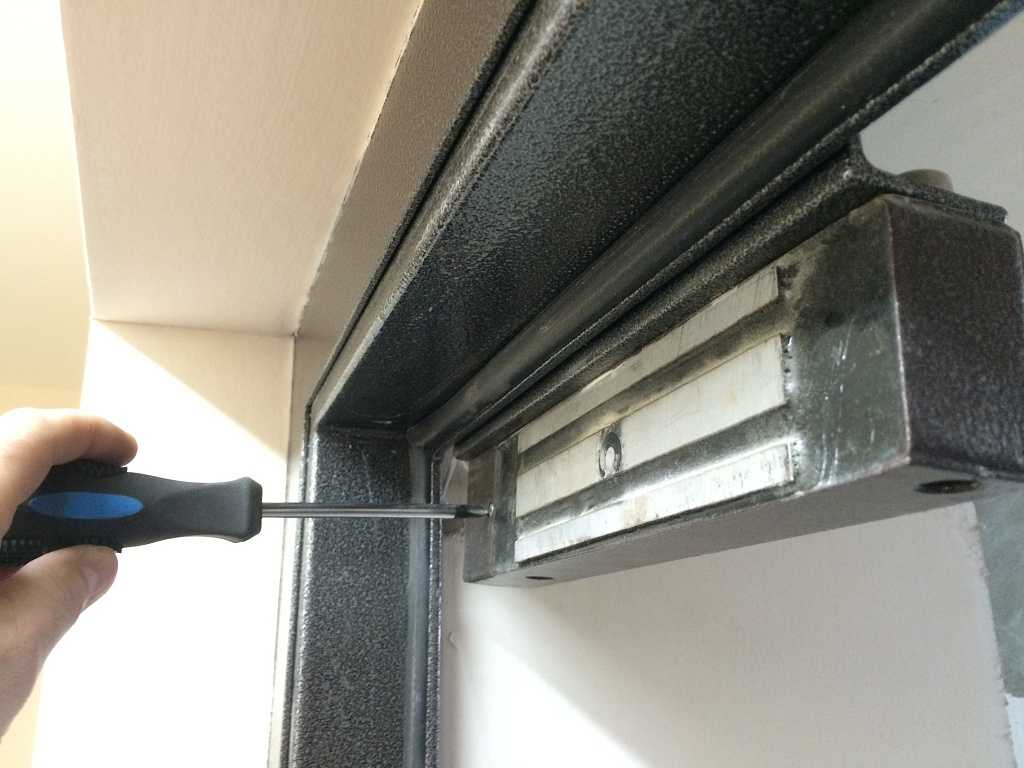

Монтаж электромагнитного замка

Монтаж замка выполняется довольно просто своими силами. Перед процессом установки изделия следует подготовить все необходимые в процессе работы инструменты:

Строительный уровень;
Молоток;
Рулетку;
Шуруповерт;
Дрель электрического типа;
Кусачки;
Крепежный инструмент;
Простой или строительный карандаш для нанесения разметки.

Технология монтажа

Перед началом проведения работ необходимо подобрать подходящее для размещения устройства место. Установка электромагнитного замка на дверь может выполняться как горизонтально, так и вертикально. Главным условием является соблюдение отступа от дверных петель.

Для определения места расположения ответной пластины выполняется накладка на полотно двери основной части устройства. После этого производится наклеивание трафарета ответной пластины. Для фиксации самой детали необходимо произвести разметку расположения крепежей. Штифты необходимы в этом случае для надежной фиксации ответной части.

Перед просверливанием отверстий необходимо убедиться, что установленное сверло имеет одинаковый диаметр с отверстием согласно трафарету. После подготовки отверстий пластина прикручивается к полотну при помощи шайб. Для качественного прилегания изделия на каждый из винтов накручивается по 2 шайбы: со стороны дверного косяка стальная, а поверх нее накручивается резиновая. Такая система креплений позволяет контактной системе немного раскачиваться, что обеспечивает высокую плотность прилегания сердечника.

Для определения точного местоположения уголка механизм снова прикладывается основной частью к якорному элементу. При помощи шестигранника выполняется смещение пластины в необходимую плоскость. Для проверки правильности расположения всех составляющих необходимо ослабить крепежный болт. Таким образом происходит освобождение ответной пластины. Одной из самых важных особенностей, обеспечивающих правильность функционирования изделия, является размещение пластины параллельно основанию.

Варианты установки

Принцип установки изделия зависит от типа дверной конструкции. Исходя из таких особенностей, имеется несколько способов монтажа изделия.

Установка производится на верхнюю внутреннюю часть косяка с размещением сердечника к полотну. Контактный элемент располагается напротив. Дополнительных крепежей не требуется. В стеклянную дверь монтаж замка выполняется контактами внутрь. Вместо стальной пластины используется уголок Z-образного вида. При этом полотно открывается внутрь помещения.

Для монтажа на узком косяке применяются накладки в виде уголков. После такого расширения установка выполняется с размещением сердечника к полотну на внутреннюю часть косяка. При необходимости отпирания двери в сторону расположения замка контактная площадка, как и пластина, крепятся при помощи накладок-уголков в горизонтальном верхнем положении.

Подключение электропитания

Финальным этапом монтажа является подключение электрической части. Данная процедура является довольно простой благодаря наличию разметки. Так, провода со значком «+» подсоединяется к клемме с соответствующим обозначением. Провода, обозначенные значком «-» подсоединяются через реле. Для соединения элементов рекомендуется использовать двухжильный провод с толщиной сечения в 0,5 мм.

https://youtube.com/watch?v=-aYSfNA5S4I

Монтажные инструкции, прилагающиеся к изделиям, всегда отмечают, что функционирование замка непосредственно зависти от подачи напряжения на реле. Перед началом монтажа для обеспечения качественной работы изделия рекомендуется приобрести устройство-доводчик и источник резервного питания в виде UPS блока.

Установка калитки из профнастила

Особенности установки констуркции

Если забор уже установлен, а тем более из камня, кирпича, пеноблоков, бетона и т.п. возникает вопрос установки петель для калитки (см. Виды дверных петель: рассмотрим подробно). Такие петли привариваются электрической сваркой к закладным металлическим деталям в каменных столбах.

Способы крепления опорных столбов

Бетонирование
Засыпка гравийно-песчаной смесью с утрамбовыванием

Виды установки:

В заборе из профнастила
В каменном или кирпичном заборе
В других видах заборов

Монтаж калитки своими руками не трудный. Она легко устанавливается в любом виде забора. Установка не требует специальных строительных знаний.

Закладная деталь в кирпичной кладке

Данные детали потому и называются так: их закладывают во время строительства каменных столбов в кладку. Это, как правило, стальные пластины со штырями. Если столбы уже построены, и необходимо установить калитку, то в кладку вбивают зазубренные кованые металлические штыри, а к ним уже приваривают пластины.

Калитка в кирпичных столбах

Если столбы бетонные, то в материале сверлят отверстия, в которые вбивают зазубренные штыри, а потом уже к ним приваривают закладные детали.

Бетонирование столбов производят бетоном марки М200. Для того чтобы получить бетон марки М200 необходимо смешать цемент 400, песок и щебень в пропорции Ц1: П 2,8 : Щ 4,8.

Например, если в мешке цемент М400, то бетона марки М200 получится Ц 50: П 140: Щ 240 = 430 кг. За основание для расчета взято один мешок цемента весом 50 кг.

Кирпичные столбы

Инструменты для работы

Для изготовления калитки из профнастила своими руками потребуется немного:

Строительный угольник (все углы должны иметь ровно 90ᵒ)
Электросварка (если каркас металлический, понадобится )
Отвес или уровень (для выставления столбов)
Садовый бур и лопата (для того чтобы сделать ямки)
Аккумуляторная дрель и шуруповерт (для сверления отверстий в каркасе и вкручивания саморезов)
Сверло диаметром 3,8-4 мм и насадка под болт на 10 (головка самореза);
Угловая шлифовальная машина с обрезным диском (в крайнем случае – ножовка по металлу);
Электросварка;
Метрическая рулетка, чертилка, маркер, мел.

Монтаж калитки из профнастила

Для того чтобы сделать забор из профнастила своими руками с калиткой, необходимо подготовить определенное количество материалов. Следует иметь в виду то, что высота забора равняется ширине листа профнастила. Кроме того необходимо взять в расчет расстояние от земли до забора. Оно равняется 50 мм. Ширина листов, так же как и высота бывает разная.

Сняв все размеры в натуре на местности необходимо спроектировать забор, калитку и ворота. В заборе рассчитывается кратное количество листов. Как правило, расстояние между столбами выбирают 2.5 м.

Рассчитав необходимое количество материалов, а это:

Столбы
Профнастил
Уголок или квадрат
Цемент
Песок
Щебень
Электроды
Петли
Замки для калитки
Саморезы

Приступают к разработке чертежей калитки и забора. Делают детальный чертеж одной секции забора и калитки. Для того чтобы облегчить себе работу можно найти достаточное количество разнообразных проектов калиток и заборов в интернете с детальными размерами и приспособить их к своему случаю.

Примерные виды чертежей калитки и ворот

Монтажный чертеж

На схеме показано монтаж калитки и ворот из профнастила со справочными размерами

Следует обратить внимание на глубину закладки столбов для ворот. Чем большая ширина ворот, тем глубина закладки столбов ниже

Калитка и ворота бетонируются в сборе и выставляются сразу во всех плоскостях вертикально.

Необходимо предусмотреть зазоры между створками ворот или калитки и притворным столбом примерно 8-10 мм. Не следует спешить открывать калитку или ворота раньше времени. Фактически бетон твердеет 28 дней, но эксплуатировать ворота или калитку можно уже через 14 суток.

Рабочий сборочный чертеж

Проанализировав данные чертежи, можно сложить для себя представление о количестве необходимых материалов и размерах будущего изделия.

Установка своими руками

Чтобы установить замок в калитку из профнастила, потребуются:

дрель, сверла по металлу разного диаметра;
шуруповерт;
болгарка;
крестовая отвертка;
крепеж;
карандаш для разметки.

Действия при монтаже врезного, накладного и навесного замков различаются.

Навесной

Помимо перечисленных инструментов потребуются 2 металлические угловые проушины, на которые вешают замок, винты с гайками.

Порядок действий:

На калитке и заборе выбирают оптимальное местоположение проушин. Они должны располагаться на одной линии, но на небольшом расстоянии друг от друга: так, чтобы не мешать закрытию калитки, и чтобы можно было повесить замок, продев его дужку одновременно в обе проушины.
Прикладывают детали к профнастилу, отмечают карандашом точки под отверстия крепежа.
Просверливают отверстия, используя дрель со сверлами, диаметр которых не превышает диаметр винтов.
Прикручивают проушины к калитке и забору.
Закручивают с внутренней стороны гайки на винтах.

Накладной

Установить накладной замок на калитку из профнастила несколько сложнее. Для монтажа используют два способа.

Накладной замок

Если на калитке есть поперечная перекладина, ширины которой хватит для закрепления замка, используют ее. Корпус устройства прикладывают к внутренней стороне калитки так, чтобы замок одной стороной в месте, где находится отверстие для крепежа, заходил на планку, а другой – той, где расположены личинка и ручка – находились выше или ниже перекладины.

При наличии возможности снять с каркаса калитки профнастил, делают это, чтобы закрепить замок на планке винтом и гайкой. Если профнастил закреплен на заклепки, используют шуруповерт и саморезы.

После в профнастиле прорезают отверстие под ключ и, если требуется, ручку.

Если перекладины у калитки нет либо она находится слишком низко или высоко, к каркасу в месте расположения замка приваривают металлическую пластину. Накладной замок устанавливают на нее. Для закрепления корпуса на пластине используют винты. Затем прорезают отверстие под ключ.

Врезной

Если для изготовления каркаса калитки были использованы профилированные трубы, установить замок можно двумя способами.

Врезной замок

Если каркас выполнен из узких труб, нужно сделать короб, в котором будет размещен замок. Для его изготовления используют листовой металл толщиной 3 мм. По размеру он должен быть таким, чтобы вложенный в него замок не соприкасался с его стенками.

Короб закрепляют на каркасе, используя сварочный аппарат. С торца калитки вырезают отверстие под ригель и винты. В боковой стенке короба просверливают отверстие под ключ.

Если каркас собран из труб, диаметр которых больше замка, короб не требуется. Устройство помещают в саму трубу. Для этого:

Отмечают на каркасе местоположение замка.
С помощью болгарки вырезают в трубе отверстие.
Вставляют замок, размечают отверстия для крепления, просверливают их.
Устанавливают механизм.
Вырезают в профнастиле отверстие под ключ.

Ответная планка

После установки врезного или накладного механизма необходимо сделать ответную планку, чтобы замок можно было закрыть. Перед тем как приступать к монтажу, следует точно определить уровень ее размещения. На ригель наносят немного зубной пасты, закрывают калитку, проворачивают ключ. Ригель выдвинется, коснется опорного столба, пометив нужный участок.

Замок с ответной планкой

Порядок действий зависит от того, какой материал был использован для изготовления каркаса:

Узкая металлическая труба. С помощью сварочного аппарата на опоре закрепляют металлическую пластину, в которой вырезают отверстие под ригель. Толщина пластины должна быть минимум 3 мм.
Труба большого диаметра. В месте, где ригель касается опоры, вырезают углубление под него.
Металлический уголок. В широком уголке вырезают отверстие, к узкому приваривают металлическую пластину с отверстием.

В процессе установки замка на калитку из профнастила своими руками нужно четко придерживаться инструкции. При наличии необходимых инструментов и опыта обращения с ними работа не займет много времени.

Обязательно посмотрите видео:

Виды замков по способу крепления

Способ крепления замка подбирается по материалу полотна и необходимости открывать с одной стороны или двухсторонний, нужен дешевый запор или хороший и дорогой, с дистанционным способом открывания.

Недостатком такого изделия является его незащищенность перед влагой

Навесные

Амбарные замки много десятилетий назад навешивались на сараи и другие хозяйственные постройки снаружи. Механизмы были тяжелые, большие по размеру. Цеплялся наружный замок за петли, закрепленные в двери и на стене.

Схема навесной модели

Современные навесные модели небольших размеров, кодовые и цилиндровые. Навешиваются на петли и в проушины засовов. Достоинства навесных замков:

дешевые;
простые в использовании;
легко устанавливаются на калитку самостоятельно.

В комплекте со стопором навесными моделями закрывают сдвижные калитки и ворота.

Оборудование ответной части под запирающее устройство

К недостаткам навесных моделей можно отнести следующие факторы:

Закрываются и открываются только с одной стороны.
Со стороны видно, что на участке и в доме никого нет.
Не фиксируют калитку жестко в закрытом положении.
Легко взламываются ломиком.

При небольшом механическом воздействии такой замок быстро выходит из строя

Навесные модели запоров востребованы для ограждения от проникновения на частный дачный или садовый участок, расположенные на охраняемой территории общества. Используется для домов с периодическим посещением, для запирания калиток и ворот изнутри на ночь.

Врезные изделия

Надежный и удобный двухсторонний замок врезной для калитки уличный с ручкой – он легко открывается с обеих сторон. Изнутри – вертушкой, снаружи – ключом. Защелка позволяет фиксировать калитку в закрытом положении, не замыкая ее. Чтобы войти, достаточно повернуть ручку.

Такие модели менее подвержены воздействию влаги

Запорный механизм врезается внутрь полотна – вставляется в сделанную для него нишу. Снаружи имеется только небольшое отверстие с гнездом под ключ, малозаметное на расстоянии.

Большинство моделей имеет ширину 25 мм и легко вставляется в деревянный профиль и полотно от 40 мм толщиной. Применяют их для дверей и калиток, обшитых деревом, ДСП и другими материалами, имеющими большую толщину, в которую возможна врезка. Специально для кованых ворот и калиток выпускаются узкие модели размерами 20х40 мм. Узкопрофильный механизм легко помещается в профиль рамы.

Устройство врезного сувальдного замка

Цена врезного замка зависит от типа внутреннего механизма. Основным достоинством врезных моделей является их расположение внутри полотна. Добраться до замка закрытой калитки и взломать его невозможно.

Недостаток конструкции: сложная установка и ослабление полотна калитки в районе запора. Надо выбирать с торца паз в полотне по размеру корпуса. Перед тем как ставить замок на калитку из профнастила, необходимо купить готовый кожух или сварить из листа самостоятельно.

Схема врезного замка

Накладные варианты

Решая, какой замок поставить на створку из тонкого материала, профлиста, поликарбоната, оцинковки, необходимо обратить внимание на накладные модели. Они имеют корпус с одной стороны и по бокам, вторая закрыта полотном калитки

Для накладных механизмов не имеет значения толщина материала, уличный он или на дверь. Главное, чтобы он был прочный.

Образец установленного накладного устройства

Накладной запор можно выбирать разных конструкций. Дешевый механический замок на профнастил и дорогой электромагнитный на кованую ограду. Механизм легко устанавливается своими руками. Сам корпус прикручивается четырьмя винтами на краю створки. Накладная планка с отверстиями под ригели монтируется на стойке забора аналогичным способом.

Достоинства накладного варианта:

дешевый;
не видно с улицы;
трудно взломать;
простая установка на калитку.

Принципиальная схема работы накладного механизма

В накладных вариантах запора может быть защелка и ручка, установленная с двух сторон. Способ открывания зависит от устройства запорного механизма. Под профнастил следует подложить планку для прочности.

https://youtube.com/watch?v=4h2O6N9-i5I
