Не найдется в мире ни одного современного жилища, в котором не было бы стола: квадратный или круглый, с механизмом трансформации или без него, стеклянный, пластиковый или деревянный — он всегда занимает центральное место в каждом доме. Вне зависимости от модели и формы изделия, фурнитура для столов используется в каждом из них. При сборке могут быть использованы складные, раздвижные, выдвижные, стяжные и опорные механизмы. Именно качеством фурнитуры определяется срок службы стола, его функциональность и эргономичность. Мебельная фурнитура для столов низкого качества часто ломается и требует ремонта. В некоторых случаях сломавшиеся детали можно починить своими руками, а в других не удастся обойтись без замены

Подобрать качественную фурнитуру несложно, если знать, на что следует обратить внимание

Столы-трансформеры имеют наиболее сложные крепежные элементы

Разновидности по способу монтажа

Накладная или внутренняя петля может различаться конструкцией. Чаша с коленом по-разному фиксируется ответной планкой. В зависимости от этих особенностей выделяют три ее вида:

  1. Side-on. Элементы конструкции вставляются друг в друга, скрепляются специальным винтом с насечками. Последние служат для надежного удержания соединения в ослабленном состоянии. Такая разновидность получила наибольшее распространение.
  2. Clip-on. Детали фиксируются при помощи защелкивания, винты не используются. Строение петелек позволяет без применения инструментов снимать и навешивать дверцы. Актуальны для быстрого монтажа.
  3. Key-hole. На поверхности плеча чашки располагается отверстие, которое похоже на обычную замочную скважину, через эту прорезь проходит головка винта, обеспечивая надежное крепление.

Все перечисленные типы мебельных петель 90 градусов являются четырехшарнирными. Главные отличия заключаются в способе установки и предназначении. Необходимо учитывать особенности фасада, вариант крепления.


Side-on


Clip-on


Key-hole

Разновидности моделей по материалу и по типу покрытия

Изделия из стали не выходят из моды. В прошлом кузнецы славились умением сделать из стали самые разнообразные вещи, в том числе и навесы для дверей. Сегодня для дверей, которые эксплуатируются внутри помещений или на входе, применяют петли из сплавов. Чаще всего для этого берут сплавы алюминия и латуни.

Сталь используют для изделий художественной ковки, выпускаемых под заказ. В советские годы петли были заурядным видом продукции, все изделия были одинаковыми, непривлекательными. При производстве петель не использовались никакие защитные или декоративные покрытия.

В продаже имеются различные по дизайну и цвету петли для дверей. Вариации цвета достигаются за счет применения разнообразных покрытий. Для этого применяют эмали и особые составы. В итоге получаются петли с цветом «под золото» или «под бронзу». Есть хромированные изделия, покрытые латунью и некоторые другие.

В продаже имеются различные по дизайну и цвету петли для дверей

Изготавливаются петли из сплавов алюминия, цинка, стали, меди. В процессе производства на изделия наносятся покрытия, защищающие механизмы от коррозии, придающие современный привлекательный внешний вид. Это дает возможность подобрать вариант, оптимально соответствующий дизайну помещения, согласовать по цвету и стилю навесы с другими элементами фурнитуры и декора, использованными в пространстве.

Ведущие мировые производители избегают покрытий из латуни. Они целиком изготавливают их из данного материала. Это исключает проблему истирания, они великолепно выглядят после полировки, служат очень долго. Петли из латуни считаются такими же прочными и надежными, как устройства из стали. Однако их цена довольно высокая, поэтому не каждый может позволить себе их приобретение. Перед покупкой надо удостовериться, что товар не является контрафактным.

Подделки служат мало, быстро теряют внешний вид, в короткий срок приводят к провисанию дверных полотен. Это связано с теми материалами, которые идут на их изготовление. Они могут неожиданно разрушиться, вследствие чего полотно может упасть и травмировать окружающих людей.

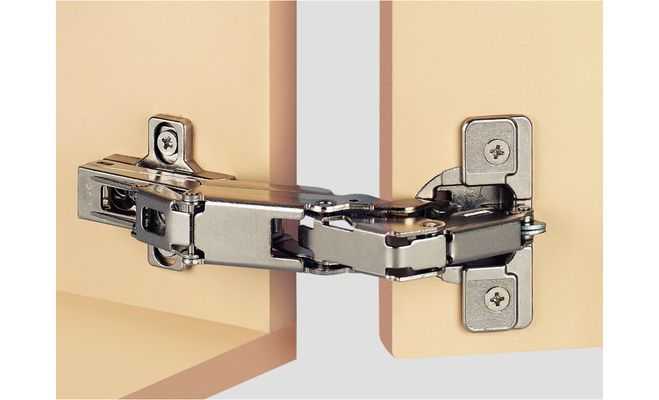

Четырехшарнирные мебельные петли

Чертеж четырехшарнирной петли.

Это наиболее распространенный на данный момент тип мебельной фурнитуры, пользующийся широкой популярностью в силу своей исключительной функциональности и надежности. Такие петли обладают огромным запасом прочности, обеспечивающим неограниченное количество рабочих циклов открывания-закрывания на протяжении всего срока эксплуатации. Еще одним достоинством данного вида является возможность их регулировки в трех плоскостях. Несомненно, это самое оптимальное решение для крепления распашных створок бельевых шкафов, кухонных гарнитуров, стенок, прихожих и т.п.

В русской терминологии четырехшарнирная петля именуется также «чашечной», в просторечье — «лягушкой». В Европе она носит название «скрытая мебельная петля», а в США — «петля европейского типа».

Четырехшарнирные петли были изобретены в первой половине XX века итальянским конструктором Артуро Саличе (Salice), именем которого впоследствии была названа компания, специализирующаяся на производстве мебельной фурнитуры и процветающая по сей день.

Изготавливаются такие петли методом штамповки из листовой стали. Нанесение специального гальванического покрытия обеспечивает им надежную защиту от коррозии и привлекательный внешний вид. Четырехшарнирная петля состоит из трех основных элементов:

Cхема крепления карточной петли.

  • чашка;
  • плечо;
  • ответная (монтажная) планка.

Чашка представляет собой часть петли округлой формы, которая располагается в заранее подготовленном глухом отверстии с внутренней стороны створки. Отверстие высверливается специальным инструментом — сверлом Форстнера, диаметр рабочей части которого соответствует стандартным размерам чашки: 35 мм (обычный размер) или 26 мм (уменьшенный размер). Чашка крепится к створке посредством шурупов-саморезов через отверстия в ушках на отбортовке.

Плечо выполняет функцию рычага и соединяет чашку с ответной планкой посредством четырехшарнирного механизма. Ответная планка крепится к внутренней стороне боковой стенки изделия при помощи саморезов. В крышке планки располагается регулировочный винт, позволяющий производить корректировку положения фасада относительно основания.

В зависимости от способа наложения створки на корпус мебели четырехшарнирные петли подразделяются на:

Накладные четырехшарнирные петли предполагают наложение фасада на все торцы корпуса мебели. Наличие в конструкции петли специальной пружины обеспечивает более плотное прилегание створки к торцам в закрытом состоянии.

Cхема рояльной петли.

Полунакладные механизмы используются в случаях, когда на одну боковую стойку необходимо прикрепить сразу две створки, открывающиеся в разные стороны. При таком способе крепления каждая из створок будет прикрывать лишь половину ширины торца. Полунакладную петлю легко отличить от накладной по характерному изгибу основания.

Вкладные (внутренние) устройства, как следует из названия, подразумевают размещение фасада внутри короба. При этом торцы фасада соприкасаются с внутренними стенками корпуса. Внешне такая петля довольно схожа с полунакладной, но имеет более выраженный изгиб.

Угловые петли находят свое применение в тех случаях, когда фасад необходимо разместить под определенным углом к основанию. Существуют петли для крепления створок под углами в 30º, 45º, 90º, 135º и 175º. Значение угла установки может быть и иным, в зависимости от дизайна и конструктивных особенностей изделия.

Инверсные петли позволяют створке открываться на 180º. При этом створка в открытом состоянии образует с плоскостью стенки основания прямую линию.

Какие бывают доводчики

Механизмы различаются местом установки конструкции и принципом работы. По способу крепления различают:

Корпусные – устанавливаются на внутреннюю стенку шкафа.

Встроенные в петли.

Размещенные между мебельными петлями.

По принципу работы бывают:

  • масляные (способны плавно закрыть дверь);
  • газовые (стоят дешевле, но обеспечивают медленный ход дверки с середины пути).

Газовые доводчики рекомендуются для установки на откидные двери (открывающиеся вниз), а масляные подойдут для распашных.

Подъемные механизмы

На откидных дверцах, открывающихся вверх или вниз, устанавливают подъемники. На распашные их крепят реже. Ранее встретить такие сложные механизмы можно было только на дорогих экземплярах, сейчас подъемные системы встречаются на любой мебели и бывают четырех видов:

  • пружинная система — простая и распространенная конструкция. Пружины из прочного металла притягивают или отталкивают дверцу. Механизм практичен, при правильной эксплуатации исправно работает долгое время. Единственный минус пружинной системы — дверки нельзя зафиксировать в любом положении. Они или открыты, или закрыты.
  • пружинно-масляная — такая модель подъемника отличается от предыдущей плавностью движения. Это обусловлено тем, что пружина помещена в металлическую капсулу, заполненную полимером или маслом. Диагональный подъемник – стандартный вариант этой модели.
  • основанные на газовом принципе. Смягчающим фактором является воздух. Механизм представляет собой камеру с поршнем. При сжатии или растяжении в камере изменяется давление. Это дает необходимую плавность хода. Такие подъемники ломаются чаще других, поэтому следует опасаться поддельной продукции.
  • электрические механизмы — новейшие и самые дорогие системы подъемников, реагируют на касание дверки шкафа. Можно установить угол открывания (не больше 107 градусов) и время задержки, после которой дверь закроется самостоятельно.

Подробнее о фурнитуре кухонных шкафов можно прочитать здесь.

Газовые лифты

Такие устройства проще подъемников. Закрываясь, дверь шкафа давит на поршень. Воздух в камере сжимается, тем самым смягчая удар. В отличие от подъемных систем, газовые активизируются в конце хода двери.

В современных системах производители заменили воздух в камерах полимером.

Доводчики для выдвижных ящиков

Обычно амортизаторы ставятся на метабоксы – мебельные ящики с твердым толстым дном, фасадом и задней частью из ДСП или МДФ, боковые стенки которых из металла. Бывают направляющие со встроенными доводчиками и раздельные компоненты, представляющие комплект для ящика.

На обычные кухонные ящики с днищем из ДВП также можно поставить амортизаторы, но нужно учесть способ крепежа перед покупкой. Если монтаж будет производиться к дну, потребуется его усиление. Если ко внутренней стенке шкафа – конструкция механизма не позволит поставить его на самый нижний ящик (есть исключения, которые крепятся выше направляющей).

Также можно приобрести шариковые направляющие со встроенным доводчиком и заменить стандартные. Это будет дороже, но не придется переделывать конструкцию гарнитура.

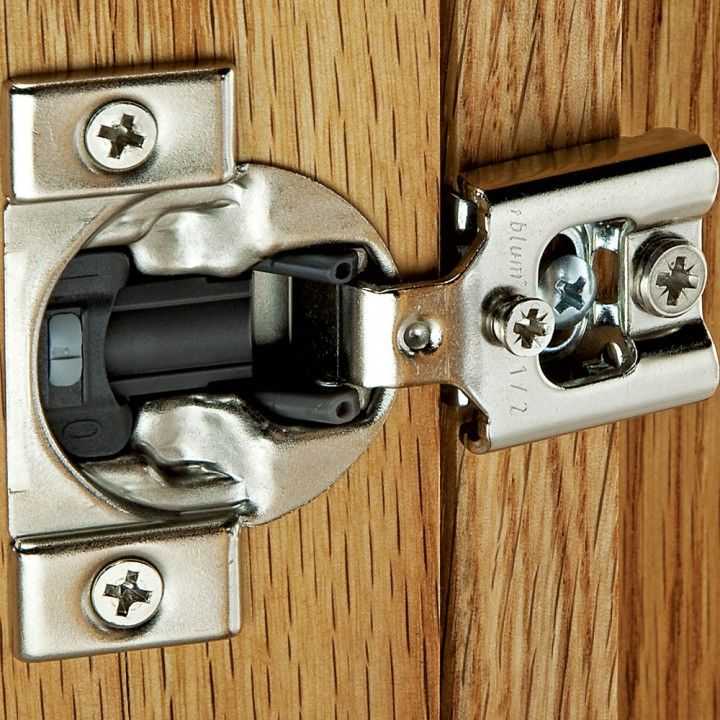

Доводчики для мебельных петель

Существует три разновидности доводчиков на петлях:

Стандартные, встроенные в плечо, которое соединяется с чашей. Плечо имеет специфическую пружинную форму, по которой можно определить наличие доводчика.

Встроенные амортизаторы с регулировкой степени усилия. В зависимости от веса и площади двери, дотягивание до закрытого состояния может происходить медленнее и быстрее. Предусмотрено полное или частичное «гашение» удара о корпус.

Накладные доводчики. Можно купить отдельно от навесов и установить по мере необходимости позже. Каждая фирма выпускает модели, подходящие только к своим петлям. На фасады с тремя навесами по желанию можно установить один или два амортизатора.

По типу крепления накладные доводчики также производят трех видов:

С прикручиванием на чашку петли (SOFTECH R).

С защелкиванием на чашку петли (WAVE).

С защелкиванием на плече петли (SOFTPLUS).

Демпферы

Стоит упомянуть также самых маленьких помощников в борьбе с шумом фасадов. Демпферы выполняют ту же роль, что и доводчики – гасят удар при закрывании дверцы. Они ставятся в дополнение к основным механизмам и бывают трех видов:

Накладные. Крепятся внутри шкафа к боковой стенке.

Врезные. Врезаются в торец стенки или крышки корпуса.

Силиконовые. Приклеиваются к торцу шкафа.

Материалы изготовления

Важным требованием для всей мебельной фурнитуры является их соответствие стандартам безопасности. Простые вспомогательные изделия, обеспечивая подвижное движение деталей мебели, изготавливаются по специальной технологии с использованием различных материалов. При изготовлении соединительного крепления производителем учитывается виды и значение мебельных изделий исходя из этого, подбирается нужное крепление.

При выборе петель необходимо учитывать их базовые характеристики это качество материала, их функциональность, универсальность, внешний вид модели. Наиболее популярны, востребованы соединительные механизмы, изготовленные из латуни, стали. Считаются самыми надежными, долговечными, не поддаются коррозии, имеют хорошее скольжение, не деформируются.

Немаловажным пунктом универсальности и качества изделия является простой монтаж, возможность отрегулировать мебельные петли. Современные крепежные конструкции позволяют корректировать фасад по вертикальной, горизонтальной и глубиной плоскости. Различные типы настройки представлены на видео.

СтальЛатунь

Правильный монтаж петель

Рассмотрим подробную инструкцию для установки петель четырехшарнирного типа.

В их конструкцию входят две части:

  • Крепежный элемент монтируется в основной корпус. При креплении следует точно соблюдать разметку, чтобы не возник перекос дверцы;
  • Основная деталь с петлей устанавливается в заводское отверстие на дверце.

Если дверца имеет большой размер, на которую приходится не менее трех створок, то их следует равномерно распределить на всем расстоянии. Следует учесть, чтобы крепеж не уперся в одну из полок.

На краю фасадной части делают стандартный отступ в 10 см. Для накладных створок отступают 98 мм, и отмечают точку, которая является центром для сверления глухого отверстия чаши.

Особенности и назначение

Рояльная петля является бесхитростным механизмом, который используется в производстве мебели и иных предметов быта. Она обеспечивает возможность установки скрытого крепежа. А еще ее можно использовать тогда, когда остальные механизмы не способны выдерживать вес элемента.

Рояльные петли также именуют карточными. Это одношарнирные многотрубчатые конструкции, которые имеют в своем составе 2 пластины. Одну сторону крепят с внутренней стороны фасада, для этого можно использовать метод пазования. Другую сторону фиксируют к торцу боковой стенки корпуса на мебельном изделии.

Приварные петли

Железные калитки, и каждые другие, в железном каркасе крепятся к опорам особыми приварными шарнирными петлями.

Виды

Приварные дверные петли для калитки отличаются друг от друга прежде всего размерами и материалом изготовления. Помимо этого, имеется различия по форме, конструкции и способности нести определенную нагрузку.

По форме они бывают:

  • Цилиндрическими;
  • Шестигранными;
  • Каплевидными.

По конструкции:

  • Простыми — со съемным либо несъемным «пальцем»;
  • Шариковыми — с железным шариком, снабжающим легкое открывание калитки за счет понижения силы трения в петли;
  • Подшипниковыми – с подшипником между двумя половинками изделия.

По нагрузке:

  • Несложными;
  • Усиленными – с приваренными пластинками, разрешающими распределить нагрузку на петлю более равномерно. Что повышает надежность крепления калитки, и увеличивает срок работы навесов.

Нужное количество петель

Габаритные размеры приварных петель, как и их количество, выбираются в соответствии с весом калитки. Чем она тяжелее, тем больше их должно быть. Либо сами они должны быть замечательнее.

Рекомендуемое количество приведено в таблице:

Марка и высота петли, мм 610-4 (100) 610-5 (125) 613-4 (100) 613-5 (125) 500-4 (100) 500-5 (125) 401-4 (100) 700-4 (100) 700-5 (125)
Вес полотна, кг
30 2
40 3 2 2
50 3 3 2
60 3 2
70 3 2
80 3 2 2
90 3 3 2
100 3

Монтаж калитки на приварные петли

Сходу стоит подчернуть, что самостоятельно выполнить эту работу весьма сложно, да и просто нереально, в случае если у вас нет опыта. Сварка – процесс сложный, трудоемкий, страшный для новичка. Исходя из этого браться за монтаж возможно лишь в том случае, если вы не в первый раз видите и держите в руках сварочный аппарат.

Не считая него, не забудьте запастись электродами, маской и средствами личной защиты. И нужными инструментами:

  • Железной щеткой для очистки рабочих поверхностей от грязи, ржавчины, ветхой краски;
  • Болгаркой для зачистки сварных швов;
  • Рулеткой либо линейкой, карандашом;
  • Строительным уровнем;
  • Струбцинами либо другими приспособлениями для фиксации деталей.

Потом, необходимо произвести разметку на дверном полотне, в зависимости от количества петель. Верхняя и нижняя должны размещаться не дальше, чем в 15-20 см от края.

Значительно эргономичнее приваривать их, в то время, когда калитка и коробка находятся в горизонтальном положении.

Подробное описание процесса продемонстрировано в таблице:

Изображение Описание
Уложите калитку либо её каркас и опорный столб на горизонтальную плоскость так, дабы между трубами, к каким будут привариваться петли, оставался зазор 3-4 мм. Для этого проложите между ними проставки из кусочков металла либо отработанных кругов от болгарки, и зажмите струбцинами.
По линии сварки проведите на опорной трубе линии, параллельную кромке, и зафиксируйте вдоль неё ровный брусок либо отрезок трубы.

Возможно зажать струбцинами, либо прихватить точечной сваркой.

Положив петлю прикасаясь к бруску, подложите под него спички либо кусочки проволоки, дабы обеспечить зазор.

Удерживая цилиндр прижатым к бруску, прихватите его верхнюю половину в двух местах к трубе каркаса.
После этого прихватите нижнюю часть, и удалите/срежьте временный брусок.
Снимите струбцины, удерживающие калитку и коробку совместно, и удостоверьтесь в надежности движение полотна.

В случае если все нормально, опять отдайте на место проставки и струбцины, дабы приварить петли капитально.

Проварите оба шва сплошной сваркой.
Зачистите швы болгаркой, дабы не осталось наплывов.
Откройте калитку и проварите швы с тыльной стороны. Зачистите их.
Дабы придать конструкции законченный эстетичный вид, загрунтуйте и покрасьте её.

В случае если же столбы калитки уже стоят, монтаж осуществляется по другой технологии. Инструкция рекомендует сперва точно разметить и приварить верхние части петель к створке калитки.

По окончании чего, как и в случае с накладными навесами и деревянной калиткой, створка устанавливается в проем, и фиксируется в нем посредством подкладок и клиньев. Вертикальность установки, и нахождение в одной плоскости с коробкой, проверяется строительным уровнем.

После этого, в верхнюю часть петли вставляется нижняя часть, а её положение отмечается на опорном столбе мелом либо строительным карандашом. Или она сходу прихватывается в двух местах точечной сваркой.

Прихватив все петли, необходимо убрать клинья и подкладки, и проверить движение калитки. Лишь затем возможно делать вертикальные сплошные швы.

А дальше все так же: провариваются внутренние швы, они зачищаются, по окончании чего вся конструкция окрашивается в выбранный цвет.
