Дверные накладные петли

Установка петель

Для работы нам понадобятся:

  • Карандаш, линейка или рулетка для разметки;
  • Шуруповерт либо отвертка для вкручивания саморезов;
  • Дрель со сверлом Форстнера соответствующего диаметра;
  • Рейка или строительный уровень;
  • Пылесос.

Выемка диаметром 26 мм вырезается при помощи 25-миллиметровой насадки, при сверлении достаточно слегка подлюфтить дрелью, чтобы получить требуемый размер. Перед тем как установить на фасады мебельные петли, потребуется внимательно и не торопясь разметить поверхность.

Разметка

Нижние и верхние навесы устанавливаются в 8-10 см от края фасадного элемента, интервал между петлями на дверце делается равномерный, но с учетом внутренних полок и ящиков шкафа. При нахождении их на предполагаемом месте установки петли, последняя смещается выше или ниже.

Чтобы получить выемку под мебельные петли на нужном расстоянии, отмечаем центр будущей окружности:

  • для стандарта на 35 – 22мм от края;
  • для 26 мм – 18 мм;
  • для 40 – 25-26мм.

Если особенности конструкции коробки требуют отдельной разметки, то расположение фиксирующей планки отмечается на расстоянии 37 мм вглубь короба и по 16 мм в стороны – месторасположение фиксирующих саморезов. Если петля внутренняя, к 37 миллиметрам прибавляем толщину фасада.

Стратегически важные отметки дополняются направляющими углублениями при помощи шила или тонкого сверла – это облегчит дальнейшую работу.

Врезка

Необходимая глубина выемки для врезки мебельных петель составляет 11-12 мм. Перед тем, как врезать петлю, не пожалейте несколько минут и потренируйтесь на подходящих обрезках материала, чтобы не перестараться с нажимом и не испортить мебельный фасад сквозной дырой. После этого можно приступать.

Врезка мебельных петель производится на расстоянии 5 мм от края фасада. При правильной разметке результат будет именно таким.

Раструб включенного пылесоса в непосредственной близости от сверления поможет соблюсти чистоту в помещении и сократит время последующей уборки.

Крепление к фасаду

Навесы должны быть расположены строго горизонтально. Можно придать им надлежащее положение при помощи простого приема – используя уровень, или подходящую по размеру ровную планку. Для этого в готовые выемки помещаются чашки петель, выравниваются при помощи направляющего инструмента, после чего фиксируются саморезами.

Установку фиксирующей планки на коробку легче производить в горизонтальном положении. Если такой возможности нет, то следует приложить к корпусу фасад в открытом виде, наметить расположение мест фиксации и вкрутить направляющие болты.

Фиксирующие планки подставляются под направляющие болты, после чего прикручиваются к коробке.

Заключительный этап заключается в отладке. Конструкция петель позволяет регулировать вертикальное и горизонтальное положение дверцы, а также ее глубину. Эти действия рекомендуется производить непосредственно в месте установки чтобы скорректировать возможные неровности напольного покрытия.

Виды

Четырехшарнирные петли бывают разных модификаций, которые можно подобрать в зависимости от расположения полотна относительно короба и самого шкафа в помещении.

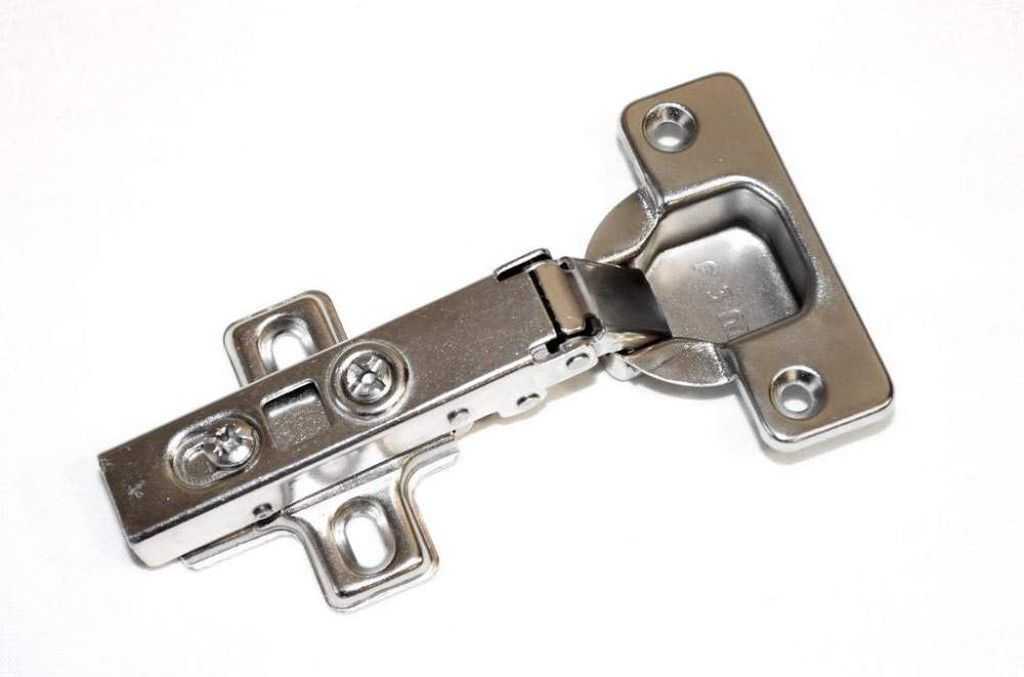

Накладная

Полотно, закрепленное на эту петлю полностью перпендикулярно корпусу и перекрывает стойку. Применяется, когда дверь перекрывает боковую перекладину шкафа.


Накладная

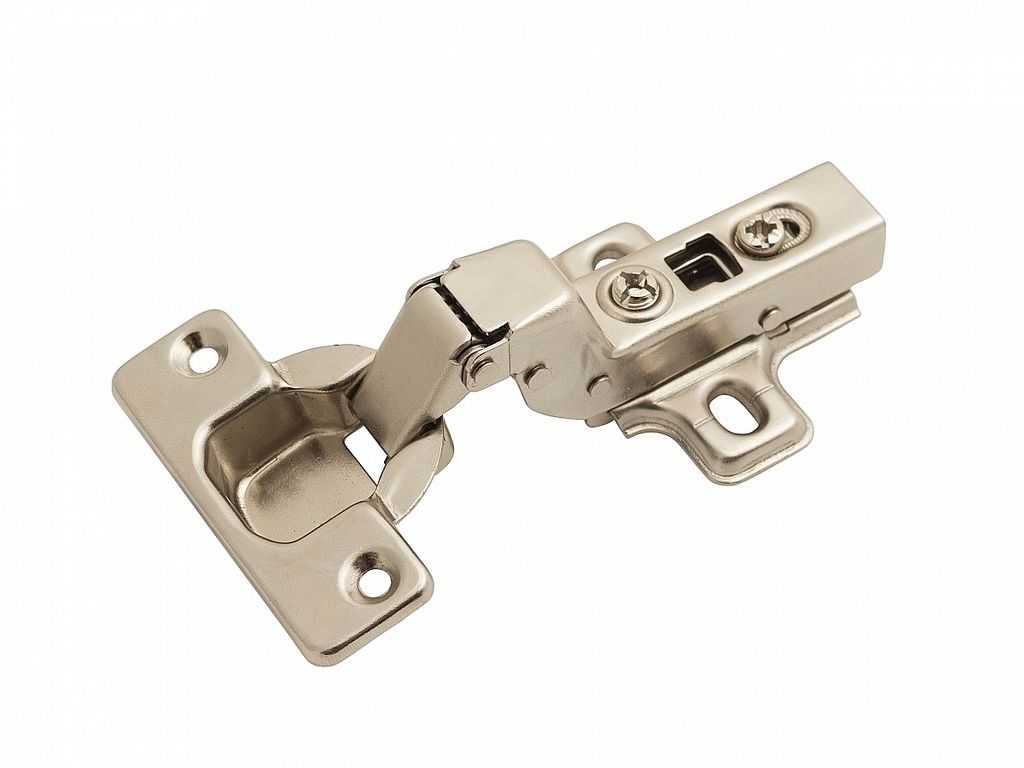

Вкладная

Полотно двери перпендикулярно к стойке, но не перекрывает ее торец.

Накладные петли отличаются и углом наклона. Это необходимо для установки дверей угловых шкафов. В зависимости от отличия угла расположения фасада перпендикуляру стойки можно подобрать петли с углом открывания: -25 °, 30 °, 45 °, -45 °, 90 °.


Вкладная

Трансформер

Применяется для создания составных фасадов из нескольких дверей или в шкафах с выдвижными ящиками, которые скрываю

Большинство четырехшарнирных петель изготавливаются со встроенным доводчиком. Это делает движение дверей плавным и бесшумным.
Трансформер

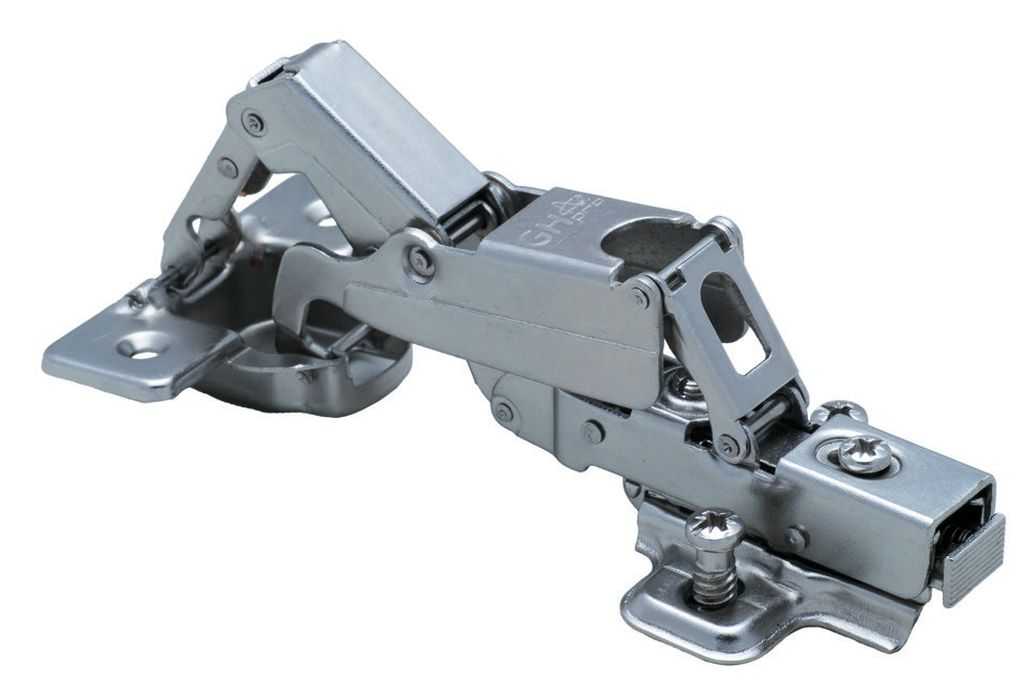

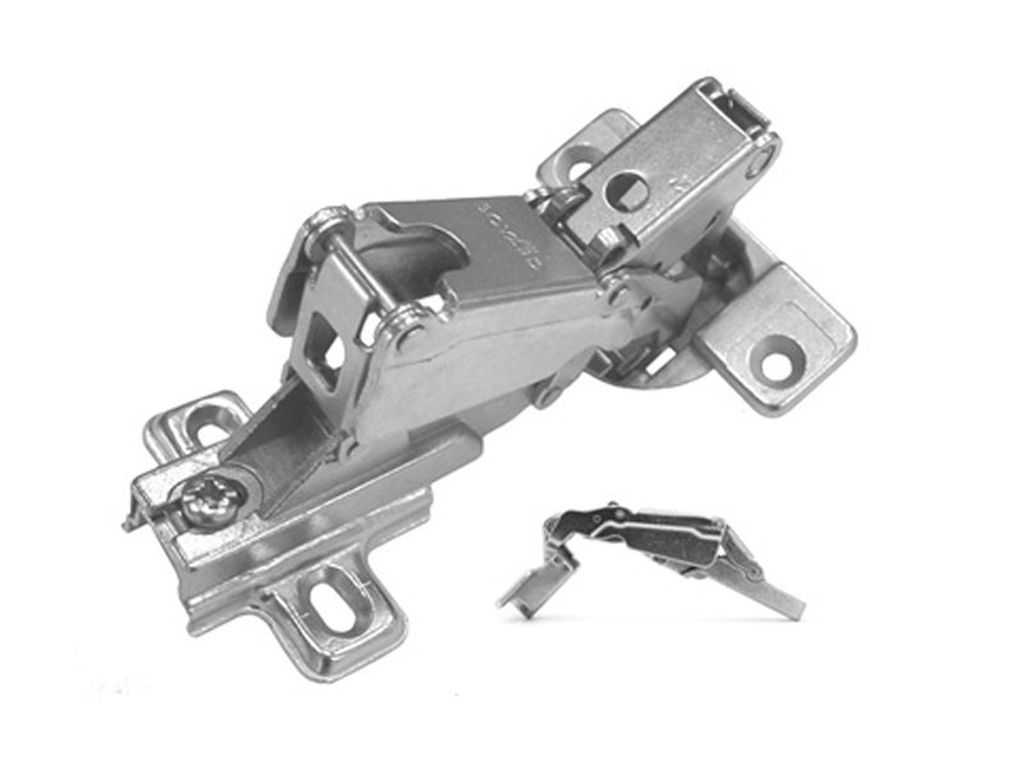

Восьмишарнирная

Имеет все характеристики четырехшарнирной петли, только без врезки чашки в корпус фасада. Крепится саморезами, поэтому подходит только для полотен с плотной текстурой.


Восьмишарнирная

Схема расчета количества мебельных петель для монтажа

Однозначно четкого ответа на вопрос, сколько петель требуется установить на один распашной фасад, нет. Каждый производитель фурнитуры и комплектующих дает свои рекомендации. Обычно схема расчета количества мебельных петель опирается на две величины, размер и вес двери:

  • Высота двери определяет число точек соединения с коробом. При недостаточном числе петель дверь может выгнуть со временем. Ее ширина имеет не меньшее значение. Рекомендуется не закладывать в проект фасады, ширина которых слишком большая относительно высоты.
  • Вес двери также играет определенную роль. Логично предположить, что фасад из ЛДСП, сверху которого будет еще приклеено зеркальное полотно, потребует дополнительный крепеж. Установка стандартного числа мебельных петель может оказаться неспособной выдержать увеличенный вес – тут потребуется усиление.

Стандартная схема установки мебельных петель следующая.

Ее можно придерживаться, если нет других рекомендаций от производителя.

Как правильно устанавливать?

Угломер Пифагора — это вспомогательная шкала, предназначенная для расчетов при подготовке к установке угловых мебельных петель. Его можно купить в специализированном магазине или сделать самостоятельно с помощью плотного картона. В противном случае придется отмерять все самостоятельно.

Ровную сторону угломера нужно прислонить к месту, где будет находиться петля и отметить место, где он будет упираться в нижнюю часть корпуса снизу.

Сначала нужно установить навеску на дверь, а ответную планку расположить на стенке. Это делается на основании предварительной разметки, в ходе которой указывается точка монтажа петли. Достаточно взять линейку и простой карандаш. Определив подходящее место, следует просверлить отверстие для закрепления чашечки. Его размер будет равен толщине петли. Обычно это 11-13 мм.

Затем нужно определить, где будет крепиться навесной элемент. Чтобы сделать это петлю устанавливают в заранее просверленное отверстие и отмечают карандашом точки, где оказались крепежи.

Лучше использовать шаблон, и тогда не придется тратить время на то, чтобы совершать отдельный расчет для каждой петли.

Используя соответствующее по размеру крепежным элементам сверло, нужно проделать отверстия для креплений, после чего следует установить навесную часть петли и закрепить ее на фасаде.

Следующим шагом будет определение точки расположения ответной планки. Дверь шкафа нужно ровно прислонить к корпусу и отметить соответствующую точку

Важно помнить, что при любой неточности и несовпадении петля установится неправильно, и дверь не сможет открываться и закрываться

В отмеченной точке также просверливается отверстие, где закрепляется ответная планка.

Последним этапом является регулирование угла открывания, если это необходимо.

Установка угловых мебельных петель схожа с установкой прямых петель за исключением необходимости дополнительного учета угла открывания.

Какие еще есть виды мебельных петель

Остальные разновидности мебельных навесов используются от случая к случаю, для решения каких-то специфичных задач. Крепятся они саморезами без особых сложностей.

  • Рояльные, карточные петли хороши для крепления подвижных створок, где не нужна регулировка. Например, в раскладываемых столах книжках, откидных столиках и т.д.

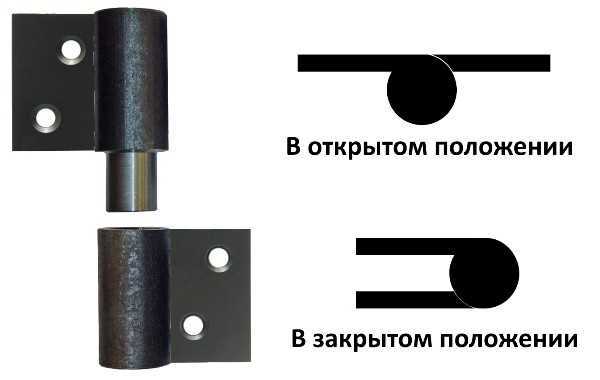

  • Штырьевые и пяточковые петли также крепятся за торцы корпуса и фасадов, как и предыдущий тип. Используются, чтобы подчеркнуть некий антикварный вид мебели.

Отдельно можно выделить также:

  • Накладные безчашные петли.
  • Врезные шарнирные петли.
  • Пружинные петли.

А также специфичные мебельные петли, используемые не для обычных фасадов из ДСП, МДФ, массива и т.д. Но также подразделяющиеся на те же виды, что и четырехшарнирные, просто отличающиеся внешне в виду своего функционального предназначения:

  • Петли для стеклянных фасадов со сверлением и без сверления.
  • Петли под фасады, собранные из алюминиевой рамки.

Вот, пожалуй, и все основные разновидности петель, которые используются в производстве корпусной мебели и легко можно найти в продаже.

Как подготовиться к монтажу?

Установка петель – работа простая и не требующая много сил и времени, но при условии, что у человека есть под рукой весь нужный инструмент, а также имеются определенные навыки работы. Для новичков в этом плане задача по установке петли может оказаться очень сложной. Просто так прикрутить ее не получится.

Итак, самый главный инструмент, который понадобится – это сверло Форстнера. Оно имеет специальную рабочую часть с таким же диаметром, как и чаша петли (35 или 26 мм). При помощи этого сверла на четко размеченном месте нужно сделать специальные отверстия. Чаша петли будет вкладываться в него, а крепиться конструкция станет за счет шурупов, вкручиваемых в специальные ушки.

Сверло Форстнера

Также для установки петель потребуются:

  • шуруповерт;
  • линейка и угольник;
  • простой карандаш;
  • дрель с различными насадками;
  • уровень;
  • саморезы и шурупы.

Аккумуляторный шуруповерт

Установка петли на дверцу

В сделанные углубления надо поместить петли. Затем откорректировать их расположение в отношении фасада. Все навесы должны плотненько прилегать к фасаду. И если их положение не откорректировать, дверца очень быстро начнет косить. После выравнивания петель, надо при помощи ручки или обычного карандаша произвести разметку точек для закрепления саморезов.

Далее надо прикрепить дверцу шурупами  или евровинтом к самому предмету мебели. В частности, шкафчику или тумбочке. Алгоритм действий в данном случае следующий:

  • Провести разметку точек для установки петельных площадок;
  • Прикрепить площадки для монтажа установленных петель;
  • Приложить дверку к боковой части шкафа;
  • Соединить петлю;
  • Откорректировать дверки посредством обычной отвертки.

Дверки лучше вешать на гладкой поверхности. Сторона шкафа, куда крепится планка петли, должна обязательно лежать горизонтально. Это сделает примерку и подсоединение дверцы более комфортной. Регулировать дверку можно уже вертикальном расположении.

Применение

Наиболее часто накладные и вкладные петли используются для закрепления фасадов на мебели. При открытии дверцы, она становится в одну плоскость с внутренним коробом, а при ее закрытии, дверца закрывает собой боковину стойки полностью. Благодаря такой конструкции, целесообразнее применять накладные петли для:

кухонных фасадов — для удобного открытия шкафчиков верхнего ряда, а также для нижних тумб можно использовать накладные петли, в конструкции которых присутствует подкладка. Подкладка обеспечивает дополнительный выступ изделия, если это необходимо;
комодов — привлекательный внешний вид – один из необходимых аспектов для мебели в спальню или гостиную

Поэтому использование накладных вариантов уместно для комодов и небольших шкафчиков, так как внешняя дверца полностью закрывает боковые перекладины мебельного щита;
прикроватных тумбочек — важно, чтобы в петле производилась регулировка, с помощью которой можно подтянуть или опустить дверку. Благодаря ей, фасад можно выровнять в разные стороны, тем самым улучшив внешний вид тумбочки;
платяных шкафов — здесь важным критерием является выносливость и устойчивость дверей, поэтому петли мебельные накладного типа подходят лучше всего

Они выдерживают большой вес, а чтобы быть уверенным в практичности применения такого изделия, установите не одну, а три петли – количество подбирайте индивидуально, в зависимости от высоты створки.

Установка устройств может производиться самостоятельно, так как для этого не потребуется определенных навыков. Как зафиксировать петлю на мебельном изделии своими руками предлагаем ознакомиться ниже.

Мебельная петля

Другое название этой системы крепежа — подвес типа «ухо», представляет собой металлическую пластинку с прорезями для навешивания и крепления. Привинчивается шурупами к задней боковой или верхней и боковой стенке шкафа в углу, навешивается на головку вкрученного в стену шурупа.

Особенности

  • Подвешивание шкафов на петли более подходит для навешивания отдельных модульных , обеспечивает их плотное прилегание к стене.
  • Способ крепления требует точной разметки при установке, не позволяет изменять положение подвесного шкафчика.

Некоторые модификации навесных ушек имеют прямоугольные горизонтальные прорези около 20 мм. в местах подвеса — это позволяет перемещать мебель в горизонтальной плоскости на небольшое расстояние. В случае неточной установки крепежного дюбеля с саморезом по высоте, необходимую высоту подвеса можно установить перенавешиванием ушек.

Накладные петли

Самыми распространенными являются именно накладные петли мебельные. Разновидности этих моделей считаются стандартными, а значит, их можно встретить практически везде. Устанавливается эта фурнитура таким образом, чтобы в закрытом состоянии петельная часть створки практически вся накладывалась на торец соседней стенки. Чаще всего такие мебельные петли, разновидности, фото которых помогут сделать правильный выбор, используют в мебели, когда крепление дверцы к шкафу происходит с внешней стороны.

Производители также предполагают потребителям приобрести не только стандартные металлические модели такого типа, но и элементы, снабженные магнитными доводчиками или дополнительными пружинами. Такая мебельная фурнитура отлично подходит для дверей, которые могут открываться на угол более 150 градусов.

Список источников

  • pro-dom-mebel.ru
  • mebelclubspb.ru
  • www.syl.ru
  • furni-info.ru
  • TheKomod.ru

Как их монтировать?

Сделать это не так сложно, как может показаться на первый взгляд. Фрезеровать не нужно и это уже облегчает дело

Важно лишь следовать конкретному алгоритму. Понятнее будет, если пояснить все на примере установки такой в квартире:

  • Для начала проводится разметка на самом полотне двери. Обычно отступается по 2,5 сантиметра сверху и снизу;
  • Петлю надо приложить к разметке, чтоб обозначить точки для введения саморезов;
  • Полотно вставляется в дверной проем, выполняется разметка под петки;
  • В обозначенных точках высверливаются отверстия;
  • Далее петля закрепляется на полотне. Нужно проверить плотность. При наличии люфтов – уплотните соединения. Это можно сделать при помощи плотного картона либо резины. Этот момент важен. Если проигнорировать его, со временем дверь начнет «гулять» и потихоньку выдирать петлю.

Если по завершению работы петля хорошо складывается, не наблюдается никаких щелей между петлей и полотном, то можно свободно устанавливать полотно в дверной проем.

Пошаговая инструкция по креплению мебельных петель

Для того, чтобы ответить на вопрос, как установить мебельные петли на шкаф своими руками, нужно изучить пошаговое выполнение работ. Рассмотрим подробнее.

Проведение разметки

Чтобы правильно установить механизм, нужно нанести разметку. Это позволит точно знать, где нужно просверлить отверстия. Для начала нужно определиться с необходимым количеством петель.

Разметка является неотъемлемой частью планировки шкафа для правильной установки дверцы и корректной работы её петель.

Вес конструкции в кг Высота конструкции в мм Необходимое количество петель
9 до 1000 2
13 до 1500 3
18 до 2000 4
22 до 2500 5

Разметку рекомендуется проводить при помощи карандаша, а потом поверх отметить маркером. Это поможет избежать возникновения ошибок.

Отступите примерно 2,5 сантиметров от края изделия, при этом расстояние между петлями должны быть не менее 50 сантиметров. Нанесите разметку при помощи карандаша или маркера. При помощи самореза просверлите отверстия для будущего монтажа.

Следите за тем, чтобы участки для установки петлевых навесов на фасаде не находились напротив полок шкафа.

Подготовка отверстия

Теперь можно приступить к подготовке отверстия. Для этого нужно просверлить при помощи дрели и сверла тоненькое отверстие. Чтобы было удобнее проводить работы, нужно положить конструкцию на пол или другую ровную поверхность. Отверстие должно быть примерно в 1 сантиметр глубиной.

Сверлить нужно медленно и аккуратно, чтобы не испортить мебели, просверлив дверцу насквозь.

Скорость сверления лучше подбирать самому, исходя из плотности материала, из которого сделан фасад и шкаф.

Крепление петли

В чашу конструкции нужно уложить часть, которая будет крепиться к боковине шкафа

Вставьте петли в выемки, это важно сделать аккуратно. Для более ровной установки отрегулируйте положение петли при помощи уровня и треугольника. Шуруповертом вкрутите саморезы в механизм

Шуруповертом вкрутите саморезы в механизм.

Ввиду того, что именно дверное полотно является подвижным объектом, в отличие от шкафа, начать крепление петли нужно с него.

Теперь нужно проверить прочность монтажа. Начните немного расшатывать конструкцию. Если она держится крепко, то можно продолжить монтаж.

Навешивание дверцы

На данном этапе необходимо максимально сосредоточиться и выполнять все медленно и аккуратно. Для упрощения работы нужно уложить мебель на ровную поверхность.

Сложность этого этапа работ заключается в необходимости вешать вручную полотно дверцы с установленными петлями таким образом, чтобы их корпуса попадали под платформы, закреплённые на панели шкафа.

Проведите разметку на дверце так же, как на каркасе. При помощи саморезов установите петлю и соедините дверцу с каркасом. Урегулируйте положение так, как будет удобно

Обратите внимание на то, чтобы не было щелей. Готово. На последнем этапе потребуется произвести регулировку петли, используя отвёртку

Основную роль в этой задаче сыграет соответствующий винт в корпусе центрального компонента механизма

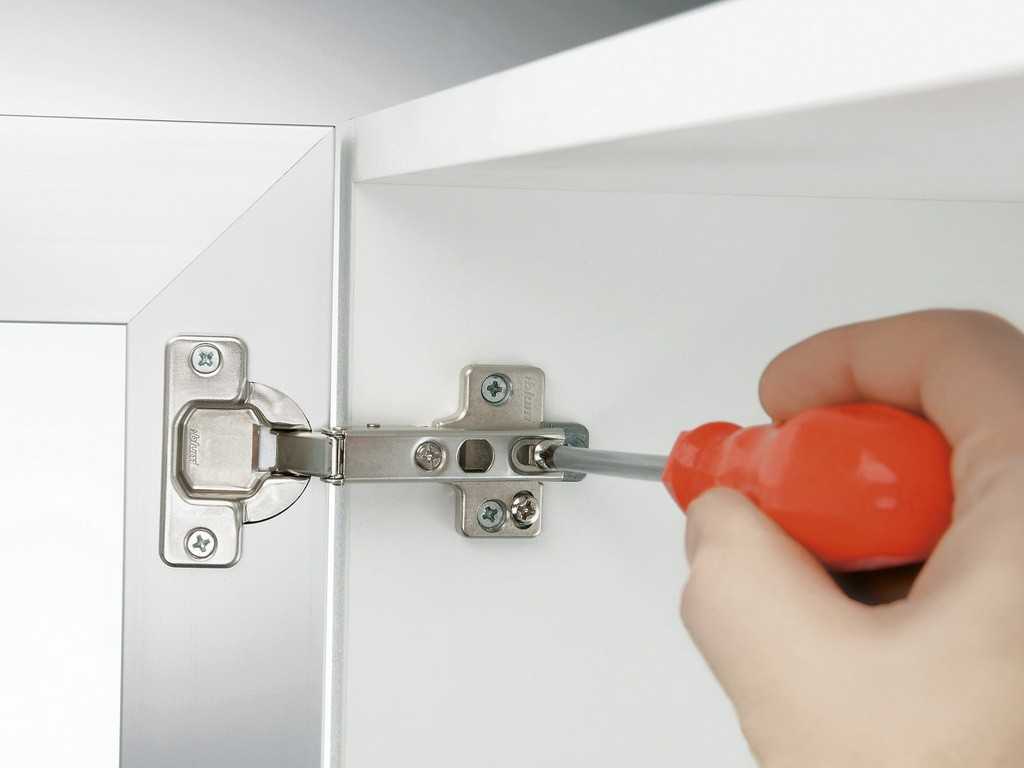

На последнем этапе потребуется произвести регулировку петли, используя отвёртку. Основную роль в этой задаче сыграет соответствующий винт в корпусе центрального компонента механизма.
