Инструкция по сборке и монтажу душевой кабины своими руками

Технология установки душевой кабины

Первоначально необходимо произвести сборку изделия, без использования герметика. Это действие поможет выявить недостающие комплектующие, а также определить особенности компоновки изделия. После проведения подготовительных мероприятий переходят непосредственно к монтажу сантехники своими руками.

Процедура установки душевой кабины предполагает последовательное выполнение следующих работ:

  • монтаж поддона и подведение канализации;
  • установка потолочной панели и стенок кабины;
  • подключение прибора к  электропитанию и водопроводу;
  • проверка всех соединений на герметичность и осуществление пусконаладочных работ.

Важно помнить, что выполнение работ по монтажу прибора, следует начинать с подготовки напольного покрытия, так как установку устройства можно осуществлять только на идеально ровную поверхность

Установка душевой кабины своими руками

Как выбрать месторасположение кабинки

Прежде чем осуществлять подключение душевой кабины к канализации своими руками, следует найти подходящее место для монтажа. На данном этапе наиболее важным является понять, где проходят коммуникации.

После выбора места размещения нужно удостовериться, что пол является ровным. Если душевая кабина будет наклонена, это станет причиной множества проблем. Желательно заранее позаботиться о выравнивании полов. Иногда основания обладают специальными ножками, однако их правильное настраивание с помощью строительного уровня потребует времени.

В большинстве случаев душ устанавливают в угол, поэтому необходимо перед началом работ проверить, составляет ли угол между двумя стенами 90 градусов. Если это не так, то после монтажа появится щель между стеной и кабинкой. При ее небольшом размере это возможно исправить при помощи силикона, однако при большой ширине потребуется дополнительное выравнивание стен.

Гидроизоляция и обработка поверхностей

В случае инсталляции душевой кабины без поддона, следует обратить особое внимание на гидроизоляцию — защиту от влаги. Она обеспечит сохранность конструкции, не допустит гниения материалов, появления плесени и грибков

  1. Оклеечная изоляция. Здесь применяются самоклеящиеся материалы. Необходимо подготовить основание, если в полу есть какие-либо углубления, то выровнять поверхность. После того как раствор станет твердым, нанести специальную мастику и разложить полоски материала. Края полос следует плотно прижимать друг к другу, промазывая перед этим клеем.
  2. Обмазочная или окрасочная изоляция. В такой гидроизоляции используются различные мастики, техника нанесения не требует особой подготовки, поэтому легко справиться с этим самостоятельно. Наносится мастика кистью, тщательно промазывая стыки пола и стены, а также поверхность вокруг слива.
  3. Проникающая гидроизоляция. Состоит из сухих смесей, в состав которых входит специальный цемент, кварцевый песок и различные добавки. Смесь глубоко проникает в структуру бетона. Слой изоляции образуется внутри бетона. Заполнение пор в бетоне происходит постоянно при контакте с водой.

Внимание! Не стоит забывать и о гидроизоляции стен, важно заделывать мелкие трещины и различные дефекты. Можно использовать не один вид гидроизоляции, а несколько

Сборка стенок кабины

Перед монтажом боковых и задней стенок на их поверхность в соответствующие технологические отверстия крепятся дополнительные устройства. Для крепления зеркала нежелательно пользоваться разводным ключом. Крепление панели, к которой фиксируются дозаторы жидкостей, выполняется болтами и гайками, которые можно закрутить отверткой. При установке на нее дозаторов, их вводят сверху вниз, пока не появится характерный щелчок.

Кроме этой панели на стенки кабинки крепят:

  • полочки для хранения необходимых для принятия водных процедур принадлежностей;
  • кронштейн, поддерживающий ручной душ;
  • крепление для ножного массажного устройства;
  • уголок, предназначенный для соединения гибкого шланга с ручным душем;
  • планка в области спины, на которую выведены гидромассажные форсунки для массажа поясницы.

Сборка стенок душевой кабинки

Использование в местах креплений прокладок из силикона предохраняет изготовленные из стекла панели от механического воздействия металлических деталей крепежа. Стенки кабины крепятся к поддону поочередно с обязательным нанесением на соединяемые участки силиконового герметика. Для крепления панелей с алюминиевым каркасом используются саморезы, закручиваемые с внутренней стороны устройства. В некоторых моделях для фиксации панелей применяются специальные пластиковые скобы защелкивающегося типа. В этих изделиях перед размещением панелей на них надевают уплотнительный контур из силикона.

Совет. Как только будет выполнена установка стенки, закрывающей обратную сторону кабинки, можно приступать к подводу воды. Для присоединения к водопроводу применяются шланги, для крепления которых используются хомуты. Когда монтаж всех требующихся подводок будет завершен, необходимо дополнительное протягивание хомутов для предотвращения протечек.

Присоединение к коммуникациям.

Соедините между собой шланги от смесителя идущие на тропический и ручной душ, а также на форсунки.

Совет!Для того, чтобы шланги лучше гнулись, и их было удобнее устанавливать, рекомендуем вам положить их на несколько минут в горячую воду.

Подключите к выходам блока питания радио, подсветку и вытяжку.

Затем, соедините металлические трубы в стене с шлангами подводки холодной и горячей воды (в комплекте кабины не поставляются). Затем подключите их к смесителю воды кабины. Удостоверьтесь, что нет протечек.

Вставьте шланг слива сифона в отверстие для слива воды, обработайте его силиконовым клеем.

И теперь, закончив монтаж, подождите 24 часа, до полного высыхания герметика, после чего подключите электричество и воду.

Регулярно проверяйте соответствующие узлы кабины на предмет отсутствия подтекания воды.

Видео, сборка своими руками прямоугольных душевых кабин Erlit и Mirwell

https://youtube.com/watch?v=3ffuW5puc_c

ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ ПУЛЬТА УПРАВЛЕНИЯ

  1. Вкл./Выкл.
  2. Уменьшение звука / Изменение частоты радио
  3. Увеличение звука / Изменение частоты радио
  4. FM-радио и телефон
  5. Освещение
  6. Вентилятор

1. Вкл./Выкл.

2. Уменьшить громкость звука и изменить частоту радио.

3. Увеличить громкость звука и изменить частоту радио.

4. Использование радио и телефона. Нажмите на кнопку включения радио. При поступлении звонка (если радио включено) нажмите на кнопку повторно, система автоматически переключит музыку на звонок.

5. Использование освещения. Нажмите кнопку включения освещения. Включится верхний свет. Нажмите кнопку повторно, чтобы выключить освещение.

6. Использование вентилятор. Нажмите кнопку включение вентилятора. Вытяжной вентилятор включен. Нажмите кнопку повторно, чтобы выключить вентилятор.

Самое главное при сборке душевых кабин Mirwell, да и вообще любых душевых кабин проявлять некую смекалку. Что-то просверлить, что-то подкрутить и тому подобное, и тогда сборка душевой кабины будет простым и легким делом.

А если все-таки, вы решите воспользоваться услугами профессиональных сборщиков, то можете ознакомиться с примерными ценами на сборку душевых кабин.

Порядок сборки

Как установить душевую кабину? Специалисты рекомендуют провести предварительную сборку. Для этого нужно выбрать в квартире свободное место, и смонтировать все элементы не используя герметик. Процедура поможет лучше представить всю конструкцию, лишний раз убедиться в целостности деталей проверить наличие необходимых технологических отверстий. После этого, можно приступать к окончательной установке. Разделим монтаж на несколько этапов.

Установка глубокого поддона. Этот элемент лучше устанавливать на ровную поверхность, хотя небольшие отклонения можно нивелировать регулируемыми ножками. Идеально, если сливное отверстие будет располагаться над канализацией. Если этого не произошло, можно использовать патрубок и гибкий шланг, чтобы подключить слив кабины к системе канализации

Обратите внимание, что для всех стыковых соединений нужно использовать герметик

Стенки

Обратите внимание, что стеклянные перегородки трудно установить самостоятельно, учитывая, что в ванной комнате обычно мало места для манёвра. Поэтому рекомендуем привлечь к установке друга или воспользоваться помощью домашних

Для начала собираем алюминиевый каркас. Боковые стойки должны стоять идеально ровно, кроме того, у некоторых моделей они крепятся непосредственно к стене ванной комнаты. Для этого высверливают отверстия, забивают дюбели и крепят конструкцию шурупами. Отметим, что перед основательной затяжкой крепежа, между стеной и стойкой наносят герметик. Когда каркас жёстко зафиксирован, устанавливаются боковые панели.

Двери. Эта часть конструкции подвижная, поэтому потребуются ролики

Обратите внимание, что ролики должны свободно скользить в пазах, без прилагаемых усилий. Чтобы этого добиться, проводим необходимую регулировку

Обычно советы по установке и регулировке роликов содержит инструкция. Затем закрепляем ручки и изолируем все имеющиеся швы. Для этого опять используем герметик.

Пошаговая инструкция установки душевой кабины на постоянном месте

Рекомендуем еще раз просмотреть подключение душевой кабины видео и произвести подготовительные работы:

  1. Вычислить наиболее удобное место расположения электрической розетки. Полностью исключить попадание на нее влаги.
  2. Читайте внимательно в инструкции о том, что нужно обязательно провести отдельную линию УЗО и электропроводки. Желательно воспользоваться услугой квалифицированного электрика.
  3. Проверить, как выполняется подключение душевой кабины к водопроводу. Для этого нужно убедиться, что трап достает до канализации и обеспечивается нужный уклон.

После всех подготовительных мероприятий, приступаем к установке кабины для душа.

Установка на постоянном месте

  1. Устанавливаем поддон.
  1. На поддон устанавливаем боковые стенки, направляющие конструкции двери. Соединяем их между собой, применяя крепление (штатные метизы) и специальный герметик (лучше всего акриловый).
  2. Устанавливаем купол верхний кабины. Также применяем дополнительные и штатные метизы и герметик.
  3. Подключение душевой кабины к электричеству будем производить не сегодня. Оставляем кабину на целые сутки (двери не навешиваем). Такие требования нужны для полной вулканизации герметика, чтобы впоследствии он выполнял все свои функции.
  4. Через сутки к канализации подсоединяем сливной трап. Еще раз перепроверяем уклон, отсутствие перегибов.
  5. Подключаем воду (горячую и холодную).
  6. Проверяем герметичность всех подводов воды.
  7. Если никаких проблем не наблюдаете, можно установить двери, отрегулировать их (рекомендации найдете в инструкции).
  8. Только теперь устанавливаем на место на поддон его юбку.

Акриловый герметик

Поэтому лучше, чтобы этим занимались специалисты-электрики. Они проведут от щитка отдельный трехжильный кабель, который должен иметь достаточное сечение проводников, рассчитанное на мощность потребления электроэнергии душевой кабиной.

В щитке устанавливается автомат, который комплектуется УЗО номиналом, больше, чем у автомата. Это позволит обеспечить безопасность и защиту при возможном возникновении короткого замыкания.

Выполнение подключения

От того, как подключить душевую кабину к электросети, зависит безопасность всех членов семьи.

Надеемся наши советы помогут Вам подключить душевую кабину самостоятельно.

Сборка кабинки и крепление к поддону

Перед тем как начать установку панелей, нужно убедиться, что на них установлено все необходимое оборудование, которое входит в комплектацию модели.

Определить места крепления: возможно, моделью уже предусмотрены технологические отверстия. Если на задней панели имеется зеркало, то при его креплении не используется ключ

Гайки аккуратно затягиваются вручную. Нужно закрепить аксессуары, которые входят в комплектацию модели.

  • Монтаж панелей на поддон следует начинать с задней стенки. Аккуратно ее подняв и поставив, надежно закрепить.
  • Выполнить монтаж боковой панели, при ее креплении произвести вертикальные соединения с задней стенкой.
  • Закрепить подобным способом обе боковые панели.

При соединении панелей с поддоном должно быть абсолютное совпадение границ элементов, появление ненужных расстояний приведет к нарушению герметизации конструкции.

Как устанавливать каркас

Обычно каркас состоит из 4 профилей. 2 из них вертикальные и 2 полукруглые. После определения, где должен быть верхний полукруглый профиль и где нижний, необходимо шурупами закрепить их и боковые. Затем при помощи шурупов с ограничителями по длине ввинтить в полукруглые профили.

Установка стенок

  1. В том случае, если стекла не промаркированы, то определить верх нужно самостоятельно. Сделать это просто: сверху отверстий будет больше. Если направляющие тоже не имеют никаких отметин, то определяющим фактором будет толщина, тонкая — нижняя направляющая, более широкая — верхняя.
  2. Чтобы выполнить монтаж стекла к аркам ограждения, нужно немного поднять стекло и промазав его герметиком, поставить обратно. Потом нужно закрутить винт в прижимной лапке.

  3. Стекла в стойках имеют пазы, выполнить монтаж к арке.
  4. На стекла необходимо надеть силиконовый уплотнитель.
  5. Обработать герметиком поддон и поставить стекла.
  6. Следующим этапом будет установка боковых панелей, места стыков нужно промазать силиконом.
  7. Закрепление задней части кабинки.

Монтаж двери душевой кабины

На края надевается силиконовый уплотнитель, устанавливаются ролики. Верхние направляются вертикально, а нижние можно оттягивать при монтаже

После установки двери важно настроить их положение, они не должны пропускать воду

Справка! Монтаж душевой кабины требует профессионализма, смекалки, определенных знаний, практических умений. Далеко не каждый может самостоятельно выполнить какие-либо сантехнические или ремонтные работы.

Выбор кабинки

Чтобы понять, как выполнить подключение душевого поддона к канализационной системе, необходимо разобраться в разновидностях кабинок. Знание их особенностей поможет вам и при выборе подходящего варианта.

Душевая кабина – это герметично закрывающийся бокс, в составе которого идёт душевой поддон и сам душ. В нём принимают гигиенические процедуры. Диаметр поддона может быть разным в зависимости от габаритов кабинки. Все душевые кабины можно условно разделить на две разновидности:

  1. Конструкции открытого типа . Это обычный душевой поддон. Пространство вокруг него ограничено лишь стенами ванной комнаты и стенками самой кабинки, в которых есть дверь. Сверху нет никаких конструкций, поэтому душ крепится к стене помещения. Такой вид конструкции ещё принято называть душевым уголком.
  2. Кабинки закрытого типа в народе называются боксами. Помимо душевого поддона и стенок со всех сторон, в них есть и так называемый «потолок», к которому крепится разбрызгиватель душа. Таким образом, пространство закрывается и ограничивается со всех сторон конструкциями самой кабинки. Диаметр поддона и габариты кабины могут быть разными. Обычно размеры варьируются в пределах от 70х70 см до 210х210 см. По функциональности такие конструкции делятся на простые и многофункциональные.

Многофункциональные душевые кабины могут быть укомплектованы системой тропического душа, гидромассажем, радиоприёмником, системой ароматерапии и режимом сауны.

Монтажные работы

Для душевых кабин подключение к водопроводу предусматривает применение шланга. Быстрое стекание воды обеспечивается уклоном трубы. Вода сможет стекать естественным путем, если сифон на поддоне расположен под стоком. Поддон поднимается над сантехническими трубами. Расположение кабинки вдали от стояка требует использования сточного насоса с магнитным клапаном, предотвращающим затопление.

Схема подключения угловой душевой кабины.

Предварительно перекрывается вода по стояку. В ванной открывают краны. Затем производится ослабление крепления пассатижами. Старая муфта отвинчивается с помощью предыдущих элементов. Следующий этап заключается в надевании пресс-фитингов на трубы.

Резьбы на компрессионных фитингах смазывают. Адаптер для душевой кабины накручивается вручную и затягивается пассатижами. Затем производится установка анкеров и винтов. Следующий этап предусматривает затягивание пассатижами соединений.

После монтажа панели душа производится фиксация патрубков водоснабжения вставлением декоративных тарелочек с внешней стороны панели. Вода включается. Производится проверка герметичности и функционирования. Ручки монтируют.

Требования к установке

Душевую кабину с гидромассажем или парогенератором на заключительном этапе подсоединяют к электричеству с помощью 3-жильного кабеля сечением в 2 мм². В продаже представлены модели, которые требуют ручного подключения. В электрическом щитке необходим автомат с номиналом, соответствующим наибольшему показателю потребления электричества. Конструкции мощностью 5 кВт требуется автомат на 25 А.

Рекомендуется использовать вместе с автоматом устройство для защитного отключения. Ванную комнату необходимо подсоединить к дополнительной системе уравнивания потенциалов. В помещении потребуется произвести хорошую вентиляцию, чтобы мебель и стены не были испорчены конденсатом. Для подключения душевой кабины к электричеству проводится заземление, выводится нуль. Электроточки и освещение защищают от попадания влаги.

О правильно выполненной работе свидетельствует:

  • отсутствие трещин на панелях;
  • прочно зафиксированный поддон;
  • герметичные швы;
  • отсутствие острых углов;
  • качественный отвод воды при ее полной подаче.

Поскрипывания при эксплуатации требуют регулировки ножек поддона.

Проверка правильности подключения

Это заключительный этап в работе, который нельзя игнорировать. Это поможет не испортить впечатления от мероприятия установки кабины, поток воды не польется во время принятия душа из соединительных участков шланга внезапно.

Сделать это просто — нужно открыть краны попеременно с горячей и холодной водой и внимательно осмотреть шланги на предмет протечек. Если задняя стенка вместе с системой водотока находится в труднодоступном и темном месте — все манипуляции производятся с помощью яркого карманного фонарика.

Иногда в местах соединения могут образовываться небольшие, едва заметные человеческому глазу капельки воды. Это говорит о недостаточно плотном соединении или отсутствии фум-ленты. Специалисты рекомендуют заново разобрать все соединения и произвести все манипуляции еще раз, при котором будет использована схема монтажа душевой кабины.

Если влажность будет заметна и после этого процесса, значит проблема в шлангах (если выбор пал на производителя некачественных расходных материалов для установки данного типа кабин). Поможет покупка новых гибких изделий для водопровода, которые можно выбрать в любом строительном магазине или на виртуальном прилавке интернет-ресурсов.

Как подключить душевую кабину к водопроводу — вопрос, волнующий многих мастеров, желающих сэкономить на таком важном, но дорогостоящем процессе. Если следовать схеме в точности, проблемы не возникнут, даже если мастер-новичок работает без помощника

Внимание к деталям и неспешность в выполнении каждого действия — залог долгосрочного использования многофункциональной душевой кабины в любом помещении

Сохраните у себя на стене чтобы не потерять:

Зимний душ для дачи с подогревом своими руками — В летнее время на дачном участке обязательно пригодится душ для дачи с подогревом. Он обеспечивает к.

Душ топтун на даче своими руками: делаем бак для душа с подогревом — Многие владельцы загородных участков наверняка задумываются о том, как построить душ на даче своими.

Теплый душ на даче: душевая кабина для дачи своими руками — Одна из важных построек на загородном участке, которую можно соорудить самостоятельно — душевая каби.

Схема сборки душевой кабины: порядок сборки душевой кабины и как правильно собрать душевую кабину — Установка кабины для душа в доме – беспроигрышный вариант, который оправдан во всех отношениях. Конс.

Как сделать душевую кабину своими руками без поддона — Собравшись усовершенствовать ванную комнату, у каждого может возникнуть вопрос — как сделать душевую.

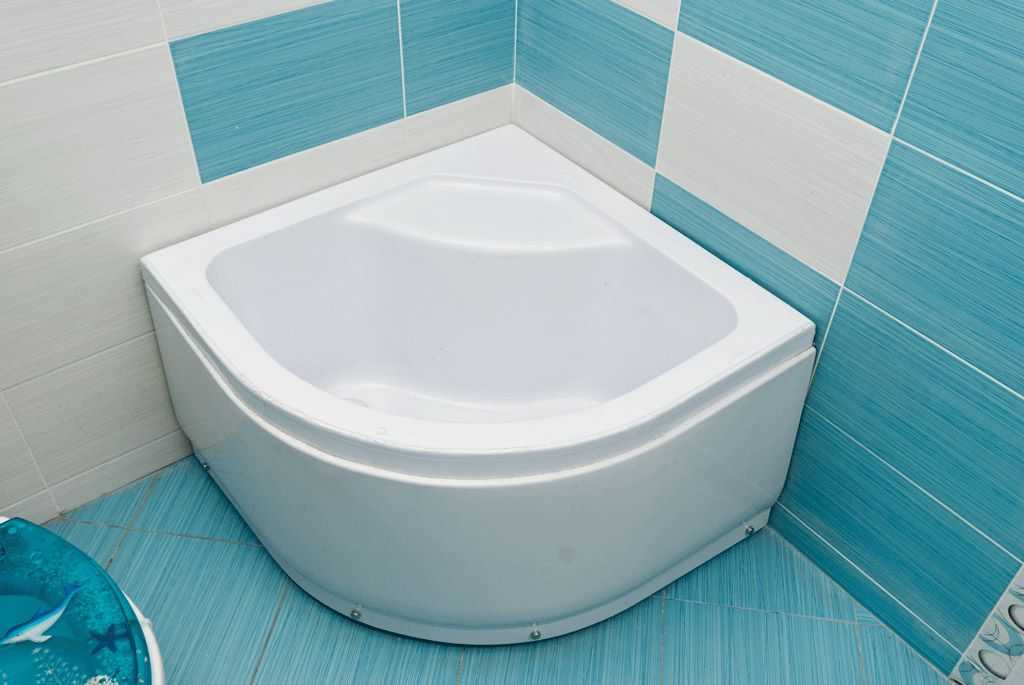

Сборка и размещение поддона

Мероприятия по установке поддона душевой кабины своими руками будут следующими:

  • Контргайки наживляют на шпильки и ввинчивают в поддон. Короткую деталь располагают в центре, углубляют до упора и фиксируют гайкой, не прилагая чрезмерных усилий, чтобы не повредить резьбу. Устранит такую поломку холодная сварка.
  • На шпильки накручивают вторую контргайку, чтобы насечки были сверху.
  • Раму помещают на шпильки, затем притягивают и с обеих сторон фиксируют гайками.
  • Прикручивают на четыре передние шпильки кронштейны, сделанные из пластика, и предназначенные для экрана кабинки, при этом часть, на которой имеется перфорация, должна свешиваться вниз.
  • Подсоединяют ножки с контргайками и помещают на место поддон.
  • Выполняют регулировку высоты экрана относительно нижнего края его борта. Для выставления поддона по уровню подкручивают ножки.
  • Низ кронштейнов располагают с 20-миллиметровым промежутком от пола, окончательно не затягивая.

Инструкция: как установить душевую кабину

Все современные модели продаются в комплекте с расходниками. Сборка и установка душевой кабины, а также найти полное описание работ и поэтапную подсказку можно в прилагаемой инструкции. В ней производитель подробно рассказывает, как установить душевую кабину самостоятельно. Не нашли инструкцию, не переживайте, мы расскажем как провести все монтажные работы легко и просто. Вам потребуются следующие инструменты и комплектующие:

  • отвертки разного вида;
  • уровень строительный размером 50-70 см;
  • строительный пистолет;
  • дрель электрическая;
  • герметик силиконовый, бесцветный;
  • разводной ключ;
  • гибкие шланги для воды;
  • душевая лейка;
  • дополнительные крепежные саморезы, шайбы, болты, гайки;
  • пакля для уплотнения соединений или фум-лента.

Фото 2. Установка душевой кабины своими руками

Сборка и установка душевой кабины

Установка душевой кабины своими руками обычно производится в туалетной комнате на место ванны. Или на новое место в процессе ремонтных работ и перепланировки квартиры. Специального разрешения на монтаж душевой кабины своими руками вам не потребуется. Но, если вы решили оставить ванну и дополнительно установить кабинку, вам потребуется согласовать план в БТИ. Также согласовывать свои действия нужно, если вы запланировали провести переустройство ванной комнаты или совместить туалет и ванную. Перед началом работ разберитесь, как устроена кабина и какие основные элементы включает. Это поможет узнать, как правильно установить душевую своими руками.

Фото 3. Угловая душевая кабина

Критерии выбора

Установка душевой подразумевает соблюдение определённых требований. Например, если кабинка будет монтироваться на место ванны, разрешений, на проведение работ не требуется. Сложнее, когда кабинка будет дополнять ванну, являясь дополнительной точкой забора воды. В этом случае, возросшая нагрузка на систему водоснабжения может уменьшить напор воды в квартирах других жильцов. Такие работы попадают под определение перепланировка, и нуждаются в предварительном согласовании.

Обратите внимание на рабочее давление душевой кабины. Этот параметр должен соответствовать напору воды в водопроводе

Например, чтобы воспользоваться функцией парилки или гидромассажем, давление в водопроводе должно превышать 1.5 бар.

Подключение душевой кабины к канализации

Подключать кабину к канализации надо после того, как вы установили поддон. С установкой поддона связаны некоторые нюансы, а именно:

  • Поддон должен стоять строго горизонтально, без перекосов. Большинство моделей поддонов оснащены ножками, в помощью которых можно регулировать высоту поддона и наклон. Для того, чтобы проверить, нет ли перекосов, воспользуйтесь строительным уровнем.
  • Угол стены, куда вы ставите кабину, должен равняться строго 90 градусам, а в углу пола не должно быть углублений. В противном случае поддон будет неплотно прилегать к стенкам и возможны протечки.
  • Чтобы сделать поддон более устойчивым, вы можете установить дополнительную опору.

При подключении душевой кабины собственно к канализации вам нужно будет сделать следующее:

  • Приобрести сантехнические трубы, а также специальные соединители. Если вы намерены устанавливать те, что идут в комплекте с кабиной, убедитесь, что их качество удовлетворительно. Это редко бывает правдой для бюджетных моделей душевых кабинок, а значит, эти детали фурнитуры лучше закупить отдельно. Проверьте длину шлангов перед тем, как приступать к подключению кабины. Лучше иметь некоторый запас – это позволит отодвинуть кабину в том случае, если возникнет проблема и необходимость ремонта.
  • Чтобы обеспечить хороший отток воды, рекомендуется сделать трубу с некоторым уклоном. Вода будет стекать естественным путем, если сифон поддона от вашей кабины расположен непосредственно над стоком. Вообще, поддон по правилам должен устанавливаться несколько выше уровня труб канализации.
  • Если ваша кабина будет стоять вдалеке от сточного стояка, вам лучше установить сточный насос. Для предотвращения затоплений рекомендуется использовать насосы с магнитными клапанами.
  • Водосток нужно тщательно герметизировать.
  • Последний штрих – пустить воду и убедиться, что ничто нигде не подтекает.
