Как под раковиной должна быть труба

Особенности

Под сливом подразумевается конструкция с изгибами, которая требуется для того, чтобы транспортировать лишнюю воду в канализацию. Рассматривая данную систему для раковины и ванны, стоит отметить их идентичность.

Слив включает в себя следующие элементы:

  • специальный агрегат, который называется сифон. Благодаря ему происходит препятствие истощению противного запаха из канализации. Этот же элемент выступает в качестве защиты сливной трубы, оберегая её от возникновения засоров;
  • трубу для слива, по которой направляются стоки воды в канализацию;
  • понадобится также гофра и шланг.

Преимущества и недостатки разных типов гофрированных сифонов

В первую очередь стоит разобраться, что представляет собой так называемая гофра. Это гибкая складчатая труба из пластика, реже из металла, имеющая соединительные элементы и отверстие для слива воды из раковины или другой сантехники. Водяной затвор в таком сифоне образуется благодаря тому, что трубу при установке изгибают (то есть образуют «колено») и закрепляют пластиковыми хомутами.

Из плюсов такой конструкции можно выделить:

  • небольшую цену;
  • мобильность – в случае переноса мойки гофрированное сливное устройство легко переместить благодаря его свойству сжиматься и растягиваться;
  • компактность;
  • универсальность – гофра подойдет практически к любой сантехнике (раковине, ванной, душевой кабине, биде), кроме того, существуют модели с несколькими отводами для подключения к бытовой технике (стиральным и посудомоечным машинкам);
  • легкость монтажа – собрать и установить гофрированный сифон получится легко без помощи специалиста.

Но у этого устройства есть и свои недостатки. К ним относится невысокая прочность трубы (ее легко повредить механическим путем), а также свойство накапливать в складках жир и мелкие отходы. Поэтому гофрированный сифон нуждается в периодической очистке, которая заключается не только в применении специальных химических составов, но и в промывании проточной водой в демонтированном состоянии.

Не стоит забывать, что сминать трубу, воздействовать на нее острыми предметами нельзя, это приведет к появлению трещин и, соответственно, протечек.

Металлический сифон-гофра смотрится стильно и эстетично, отличается прочностью, за счет жесткости не нуждается в фиксации хомутами, поэтому его используют для открытых умывальников.

Гофра используется также в бутылочных сифонах, где она заменяет стандартную жесткую трубу и облегчает подсоединение устройства к канализации. Такое изделие сочетает в себе достоинства обоих типов сифонов. Кроме того, благодаря наличию колбы устройство легко прочищать, за счет чего его гофрированная часть не будет нуждаться в частой промывке.

Стоимость изделия зависит от материала, из которого оно изготовлено.

  1. Пластиковый сифон-гофра или устройство бутылочного типа с гофротрубой обойдется в сумму от 100 до 300 руб.
  2. Цена изделия из хромированного пластика составит 350–700 руб.
  3. Металлический складной сифон стоит значительно дороже пластикового – 3–5 тыс. руб.

Преимущества и недостатки изделий

К преимуществам конструкции только из гофрированной трубы относится простота монтажа и мобильность – возможность изогнуть ее до любой конфигурации в любом пространстве. Недостаток заключается в низкой прочности. Кроме того, рифленая поверхность гофры быстрее накапливает жир и пищевые отходы, которые неизбежно застревают в трубе.

Конструкция со стаканом прочнее имеет большое преимущество в возможности разобрать сифон и механически вычистить весь мусор, который скапливается в стакане. После повторной сборки он будет работать по-прежнему. Недостаток заключается в меньшей мобильности – его не всегда можно установить в тесном пространстве под мойкой.

Одновременно преимуществом и недостатком разных моделей является цена. Пластиковый сифон стоит до 300 рублей. Изделие из хромированного пластика – вдвое дороже. Стоимость металлического возрастает на порядок по сравнению с хромированным пластиком.

Материал изготовления

Производители выпускают пластиковые или металлические сливы. Металл, используемый для изготовления, обычно латунь, бронза или нержавейка. Изделия в таком исполнении отлично подходят для открытого расположения, так как станут одним из элементов декора кухонного помещения. Однако они стоят значительно дороже, чем пластиковые конструкции.

Сифон из нержавейки

Общим недостатком является накопление загрязнений на внутренней поверхности гидрозатвора. Это приводит к постепенному уменьшению сечения устройства. Если регулярно не выполнять обслуживание, произойдёт его закупоривание. Однако к пластмассе прилипание грязи и жира происходит меньше, чем к металлу.

Современные сливные конструкции из металла приобретают, если устанавливается комплект дорогой сантехники и создаётся эксклюзивный интерьер. Монтаж металлического сифона под раковину часто выполняют профессионалы, потому что герметизация стыков между его отдельными деталями осуществляется при использовании резиновых уплотнителей и фум-ленты.

В домах старой постройки можно увидеть чугунные сифоны — это настоящие раритеты и уже не выпускаются.

Чугунные сифоны до сих пор встречаются в старых домах

В основном устанавливают пластиковые сливные трубы для раковины. Они представляют собой практичные конструкции, эффективно выполняющие своё предназначение. При необходимости их всегда можно заменить или очистить. Ведь они стоят недорого и изготавливаются с гладкой внутренней поверхностью, на которой не накапливается жир, и не задерживаются другие загрязнения. Поэтому в конструкциях из пластика редко образуются пробки. Такие изделия также отличаются небольшим весом.

Пластмасса — это материал, стойкий к коррозии и неплохими температурными показателями. Производители используют для изготовления полиэтилен или полипропилен. Повредить качественное устройство могут только существенные механические воздействия.

Сифон ещё называют «отстойник для раковины». Пластмассовый слив — это конструктор, потому что может разбираться и собираться в определённой последовательности. При необходимости всегда имеется возможность заменить отдельно взятую деталь или подтянуть одну из гаек, если возникла течь.

Особенности

Повсеместное применение гофрированных соединительных структур обусловлено тем, что они намного прочнее труб с гладкой поверхностью и удобны в эксплуатации. Благодаря возможности растяжения и сжатия нет необходимости использовать дополнительные крепежные элементы. Гофра по своей сути – это гибкая ребристая труба, которая выпускается в однослойных и многослойных видах. Она бывает ребристой снаружи и гладкой с внутренней стороны.

По назначению данные конструкции выполняют соединительные функции для транспортировки отработанных жидкостей в канализационную систему. При применении в канализационных сливах данные конструкции фактически играют роль гидрозатворов, которые на основе физических законов обеспечивают, наряду со сливом, создание воздушного разрыва в изогнутой в виде букв U или S трубе и, соответственно, обеспечивают защиту помещения от неприятных запахов.

Разновидности конструкций


Армированное изделие

Армированные складки делятся на виды в зависимости от выпускного отверстия унитаза или от его места расположения:

  • Степень жесткости. Изготавливаются мягкие или жесткие. Первый тип применяется для различных выпускных отверстий – косых, вертикальных или горизонтальных. Эластичная труба легче монтируется. Жесткие обладают повышенной износостойкостью и устойчивостью.
  • Длина. Гофры различаются по длине – от 20 до 50 см. Подбирается с учетом расстояния сантехники до канализационной трубы.
  • Армирование. Некоторые пластиковые сливы укрепляются с помощью стальной проволоки. У таких армированных складок срок службы гораздо выше.

Гофра для унитаза делится также по типу установки:

  • Вертикальный выпуск. В большинстве случаев этот вид устанавливается в частных домах. Монтаж сопровождается вскрытием полов, что усложняет весь процесс. Подключение происходит с помощью сифонов экономкласса диаметром 110 мм.
  • Горизонтальный выпуск. Для подключения используются специальные уголки-отводы с диаметром 110 мм.
  • Косой выпуск.

Диаметр пластиковых гофр бывает разным – 50, 100, 200 мм. Однако зачастую предлагается со стандартными характеристиками и параметрами: наружная часть раструба – 13,4 см, внутренняя – 11 см (вставляется во внутреннюю часть раструба канализации).

Преимущества использования гофры

Подключение раковины к канализации можно выполнить 2 способами. Можно использовать обычные пластиковые трубы, а можно просто соединить выход сифона со входом в канализационную трубу гофрированной трубой.

Такое решение имеет несколько преимуществ:

гофра под раковину за счет гофрированной боковой стенки без проблем растягивается, так что можно не бояться не угадать с длиной трубы;

Обратите внимание! Сильно растягивать ее все-таки не рекомендуется. Нужно помнить, что стенка выполнена из резины и не отличается особой прочностью, при чрезмерном растяжении срок ее службы сократится

  • упрощается процесс монтажа. Если при использовании обычных труб не обойтись без поворотов, то гофра позволяет сразу соединить вход в канализацию с выходом из сифона;
  • в стесненных условиях использование обычных труб может быть сильно осложнено, гофрированный аналог в таком случае очень удобен;

Сантехническая гофра незаменима при дефиците свободного места

невысокая цена и доступность также относятся к преимуществам – приобрести бутылочный сифон с гофрой для подключения можно приблизительно за 200-300 рублей в любом сантехническом магазине.

Есть и ряд недостатков, некоторые довольно существенны:

  • ребристая поверхность – не самый лучший вариант для отвода стоков, особенно на кухне. В ванной комнате это не играет особой роли, ведь в канализацию отводится только вода, но в кухне гофра может быстро забиваться. Это происходит из-за того, что помимо воды через нее проходит жир и другие вещества с которыми приходится иметь дело на кухне, складки очень быстро забиваются;
  • меньшая стойкость к механическим воздействиям – тонкую резиновую стенку очень легко повредить;
  • невозможность использования вантуза для прочистки засорившейся канализации, перепады давления, создаваемые при этом, могут привести к разрыву стенки. Под запретом оказываются и другие способы прочистки засора, например, сантехнический тросик.

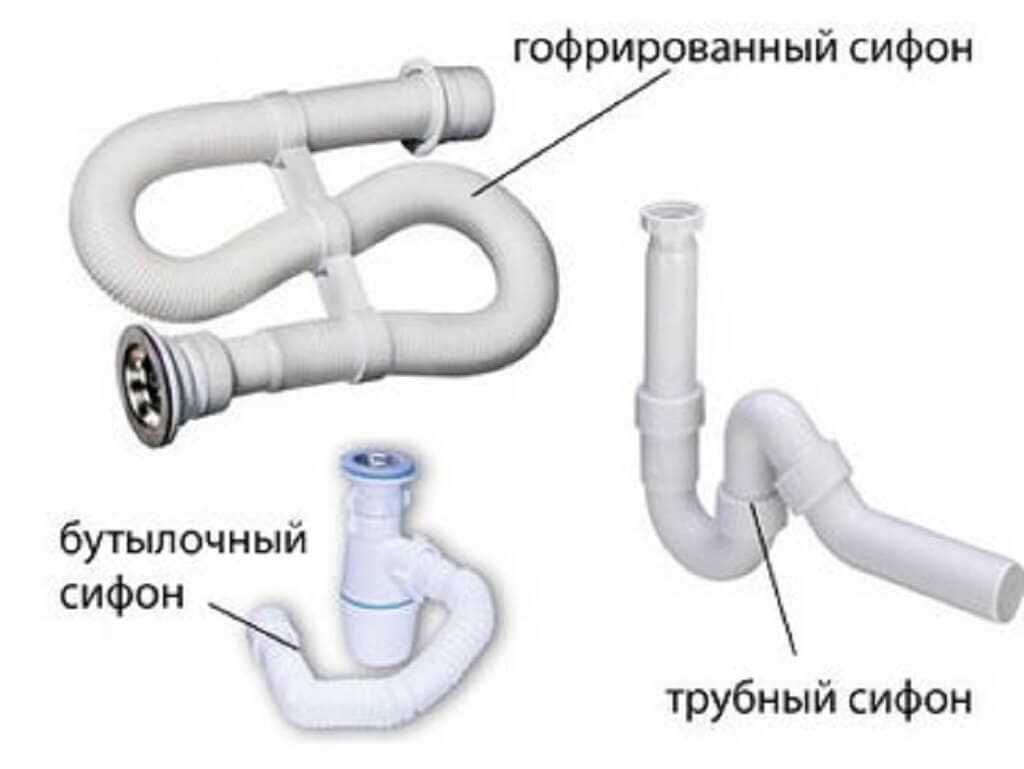

Назначение и разновидности сифона

Целевое предназначение устройства будь то на умывальнике, либо под ванной – задержать неприятный канализационный запах и обеспечить бесперебойный слив воды. Кроме того, устройство предотвращает засор канализационной трубы, просочившиеся мелочи с раковины попадают в рукав. Без такого простого устройства невозможно было бы организовать сток канализационных вод, а запахи, которые удерживаются благодаря водной пробке, проникали бы сразу в помещение.

  1. Гофрированный – приемный патрубок с внутренней решеткой из металла резиновыми уплотнителями и кольцами, переходящий в отпрессованную трубу (ввод в канализацию).
  2. Бутылочный – распространенный вариант. Устройство в виде условного бутыля с вводом канализационной трубы с одной боковой стороны (для слива воды в канализацию) и с выводом в верхней части из умывальника. Нижняя часть, как правило, откручивается при надобности почистить засор в сифоне.
  3. Трубный – представляет собой согнутую трубу (обычные и плоские). Такой рукав также соединяется с приемником воды и канализационным отводом.

Виды сливных устройств под раковину

По принципу устройства

Сливные системы для раковины делятся на два типа:

  • Бутылочные. В сифонах бутылочного типа водяной затвор обустроен погруженными друг в друга цилиндрами. В полости колбы сифона обустроен отстойник. Продвигаясь вниз посередине внутренней трубы, стоки опускаются на дно сифона и затем, поднимаясь через щели внутреннего и наружного цилиндра, попадают в канализацию.
  • Трубные. Сливные системы трубного варианта представляют собой двухоборотные конструкции, в которых гидрозаслон обустроен посредством колена трубы. Изгиб трубы может быть выполнен в форме «S» или «U».

Сифоны бутылочного типа свое название получили из-за формы, внешне напоминающей бутылку. Простые в монтаже и удобные в эксплуатации бутылочные устройства сегодня наиболее востребованы среди потребителей.

Благодаря тому, что вывод из сифона располагается примерно посередине колбы, гидрозатвор в системе не пересыхает долго. При необходимости подсоединения нескольких сливов, сифон может быть оснащен дополнительным элементом.

Конструкции бутылочного типа хороши еще и тем, что могут включать дополнительные патрубки для подключения стиральной машины

Сливные устройства трубного исполнения сегодня применяются довольно редко. Модернизированным вариантом устройств двухоборотного типа выступает конструкция, оснащенная гофрированной пластиковой трубой.

Мягкость и гибкость материала позволяет придавать трубе изогнутую форму, фиксируя ее в нужном положении.

В продаже встречаются также устройства смешанного типа.

Конструкции смешанного типа объединяют в себе элементы конструкций бутылочного типа и гофрированный шланг, входящий в комплектацию трубной системы

Используемый при обустройстве сливных систем смешанного типа гофрированный сифон является разновидностью изогнутой трубы. Отличие лишь в том, что часть с изгибом выполнена в виде подвижного шланга, а не сплошной трубы.

Существуют и варианты сифонов, разработанные для нестандартных раковин. Так, для подключения сливной системы под умывальник, оснащенный двумя чашами, можно приобрести сдвоенный сифон, который будет иметь два выпуска.

Отдельно стоит выделить сифоны скрытого монтажа. Они, хоть и стоят на порядок дороже описанных выше моделей, но идеально подходят для подключения раковин, установленных на открытых полках.

Сливные системы конструкций этого типа прячутся за декоративный экран в небольшую нишу.

В продаже представлены гофры с патрубками D32, D40 и D50 мм, но можно найти и универсальные изделия со ступенчатым концом излива, которые подходят под любые размеры

Универсальные гофры с патрубками оснащены накидными пластиковыми манжетами. Но стоит учитывать, что переходные манжеты не будут гарантировать такую надежность, как те же трубы расчетного диаметра.

По материалу изготовления

Материалом изготовления слива перелива для раковины могут выступать сплавы металлов или полимерные материалы. Главным преимуществом пластика является невысокая стоимость и устойчивость к образованию коррозии.

Срок службы ПВХ изделий сравнительно мал. Да и к тому же они не отличаются высокими герметизирующими свойствами. По этой причине все состыковочные элементы снабжены резиновыми прокладками.

В некоторых европейских странах изделия, выполненные из ПВХ материала, запрещены для бытового использования.

Ведущие производители сантехнического оборудования при создании полимеров включают в их состав компонент, который препятствует оседанию и росту бактерий на поверхности пластика.

Благодаря этому внутренние стенки ПВХ изделий даже в процессе длительной эксплуатации не покрываются слизью и слоем грязи.

Если выбирать среди металлических изделий, то наибольшей популярностью пользуются модели, выполненные из бронзы или латуни. Они более прочны и долговечны, но, в отличие от пластика, со временем поддаются окислению.

Монтаж по месту металлических конструкций может вызывать сложности в том случае, если необходимо укоротить отводную трубу.

Выполнить это можно лишь при наличии соответствующего инструмента и владения навыками обращения с ними.

Внутренние стенки металлических сливных устройств могут скапливать грязь, что нередко приводит к образованию засоров и пробок

Чтобы предупредить скопление по внутренним стенкам грязи и образование засоров, выбирайте металлические изделия, покрытые защитной пленкой хрома.

Как установить гофру для унитаза

Новую гофрированную складку монтируют в нескольких случаях: при установке нового унитаза или для замены вышедшего из строя соединителя.

Демонтаж

Перед тем как установить новый слив, требуется демонтировать старый. Для этого соединитель сжимают и снимают с выпускного отверстия унитаза. Затем другой конец приспособления снимают с канализационного стояка.

Перед произведением сантехнических работ необходимо вначале отключить подачу воды и перекрыть вентили.

Дальнейшие действия производятся в зависимости от метода крепления старого соединителя. Если установлен чугунный стояк, то демонтировать так, чтобы унитаз остался целым не получится. Придется выбивать вместе с трубой.

Если крепление было пластиковым, то выпиливают небольшую часть патрубка канализации вместе со сливом, после чего удаляют остатки второй.

Затем канализационный стояк и отверстие унитаза очищают от остатков силикона, герметика, извести, так как это может повлиять на герметичность будущего соединения.

Подгонка размеров гофры

В случае необходимости соединительную манжету можно укоротить.

Обрезать гофру не рекомендуется, в этой ситуации лучше купить подходящую по размеру

Однако если другого выбора нет, то делают такую процедуру осторожно, иначе в дальнейшем это может привести к плачевным последствиям

Острым ножом с тонким лезвием отсоединяют гофру от патрубка со стороны трубы от канализации. Затем укорачивают саму трубу и обратно вклеивают в патрубок. Оставляют изделие на несколько часов, чтобы материал надежно склеился. После этого вставляют патрубок обратно в трубу от канализации. Далее, необходимо проверить соединение на герметичность. Для этого спускают сливной бачок несколько раз и проверяют на наличие протечки.

Установка


Подключение унитаза к канализации гофрой

Отверстие унитаза протирают сухой тряпкой, после чего наносят немного герметика на наружную сторону. Затем состыковывают гофру с раструбом. Перед этим на место состыковки устанавливают специальную резиновую прокладку.

Для натягивания манжеты требуется приложить усилие, тогда приспособление схватится и будет плотно сидеть. Раструб должен закрывать края выпуска на несколько сантиметров.

После этого проверяют сантехнику на наличие трещин, сколов или других дефектов. Если будут обнаружены подобные, то их обрабатывают герметиком или «жидкими» гвоздями. Затем дают высохнуть трубе 3-4 часа и монтируют унитаз обратно на место.

Перед установкой резинового уплотнителя с отверстием от канализационного стояка необходимо смазать раструб «жидкими» гвоздями или другим любым герметичным средством. Только после этого вставляют край манжеты внутрь канализационной трубы. Затем дают герметику время схватиться – обычно 3-4 часа и заливают в унитаз 4-5 литров воды, проверяют на протечки. Если подтеканий не образуется, то заливают еще 10 литров и снова проверяют.

Все обнаруженные протекания обрабатывают герметическими средствами. После этого унитаз готов к использованию.

Последствия неправильного монтажа

Иногда после установки армированной гофры образуются недостатки и дефекты. Это связано неправильно подобранным размером или другими нарушениями во время монтажа.

Частые проблемы:

  • Засоры. Образуются в результате неверно подобранного изгиба трубы. Изделие быстро деформируется и разрушается.
  • Сжатая труба.
  • Растянутая труба. При таком положении слив быстро выходит из эксплуатации, снижается механическая прочность и увеличивается вероятность образования протечек. Чтобы исправить недостаток, рекомендуется сделать для трубы подставку.

При постоянных засорах проблему можно решить с помощью средств для прочистки канализации. Помимо шанса затопить соседей, протечки сказываются и на запахах в помещении, поэтому все места лучше обработать герметиком.

Несколько простых советов

Эксплуатация самотечной канализации требует соблюдения определенных правил.

Задаваясь вопросом, как правильно установить сифон на кухне, следует учитывать некоторые нюансы, хорошо известные профессионалам:

гибкий сливной шланг, ведущий от сифона к канализационной трубе, устанавливается минимально возможной длины, без лишних изгибов; уклон канализационного лежака диаметром 50мм может составлять не менее 0,03, то есть 30мм на каждый погонный метр трубы, что обеспечит нормальный сток воды в системе; при подсоединении к сифону сливных шлангов от бытовой техники, их необходимо дополнительно закрепить на соответствующих патрубках хомутами.Такая мера предосторожности предотвратит непредвиденный срыв шланга в результате повышения в нем давления, создающегося в системе слива работающей техники. В заключение остается добавить, что надлежащий уход и регулярная профилактическая очистка сифона от накопившихся загрязнений значительно продлит срок его эксплуатации и исключит дискомфорт при пользовании кухонной мойкой

В заключение остается добавить, что надлежащий уход и регулярная профилактическая очистка сифона от накопившихся загрязнений значительно продлит срок его эксплуатации и исключит дискомфорт при пользовании кухонной мойкой.

Типы сантехнических приборов с разной высотой вывода

Существуют разные конструкции раковин, снабженных подставкой или тумбой (пьедесталом). Также имеется ряд моделей, рассчитанных на навесной способ монтажа. Открытые конструкции, у которых канализационный отвод уходит в стену, требуют точного расчета высоты размещения трубы. Если используется подвесной унитаз, горизонтальная часть системы устанавливается скрытым способом и прячется в стену. Трубопровод укладывается в углубление в полу, а затем его маскируют цементной стяжкой и напольным покрытием. В таких ситуациях высота канализации для раковины обусловлена разницей уровня установки труб.

Необходимо учесть, что параметры расположения канализации часто зависят от особенностей подводки воды. Трубы, размещенные на поверхности стены, не позволяют установить канализационную систему как придется, вынуждая приспосабливаться к существующим условиям. Чаще всего, высота вывода труб воды и канализации зависят друг от друга и требуют учета специфики монтажа или соединения. Монтируя водопровод, следует помнить о канализации, и наоборот.

Наименьший уровень вывода требуется для душевых кабин — 60 мм. Чаще всего, для них приходится подводить собственную линию, расположенную гораздо ниже общего горизонтального лежака. Например, строят подиум соответствующего размера, на который устанавливают душевую кабину.
