Какие существуют способы монтажа
Строение приборов отличается по нескольким критериям – длина гусака, наличие или отсутствие лейки душа, конструкция открывания. Все показатели отражаются на выборе способа крепления прибора. Существует несколько методов:
- фиксация прибора на стену;
- скрытое крепление;
- создание отдельной стойки;
- монтаж в ванну.
Встраивание в раковину или в душевую кабину
Разновидность аксессуара обычно располагается в душевых кабинах или на раковине. Во многих моделях отсутствует излив, и они снабжены одним входным отверстием для душевого шланга и двумя для выхода горячей и холодной воды.
Аксессуары состоят из двух частей – блока, крепящегося к поверхности, и декоративной панели с кнопками управления. Лейку приобретают отдельно, ориентируясь на интерьер.
Такие разновидности используют нечасто, поскольку их встраивание непростое, сами приборы стоят дорого, фиксируются только профессионалами.
Крепление смесителя на стойке
Специальная стойка позволяет спрятать трубы внутри короба. Ее оформляют кафелем, чтобы подходил к дизайну помещения. Такие сооружения занимают определенное место, поэтому данный вариант применяют при больших размерах ванных комнат.
Если у ванны специфические разъемы, то крепление прибора производится прямо на корпусе. К горячей и холодной воде подсоединяются при помощи гибких шлангов нужной длины. Их нужно купить отдельно. Способ исключает сложную подводку труб. Но он не подойдет для размещения аксессуара на классическую ванну.
Способы подключения
Осуществить подсоединение смесителя к трубам водоснабжения возможно двумя способами:
- за счет жесткой проводки;
- за счет пластичной проводки.
Для гибкого (пластичного) соединения используется металлорукав из нержавейки, внешне напоминающий гармошку. Перед тем как установить смеситель на раковину, необходимо перекрыть подачу воды. Старое оборудование должно сниматься аккуратно. При этом следует открутить гайку и снять винт. Место снятия старого оборудования зачищается наждачной бумагой.
Если устанавливать приходится впервые, то предварительно производится разметка. Перед монтажом детали собираются и проверяются на надежность и качество выполненных работ. После этого надевается уплотнитель. Затем на место нужно поставить смеситель, который дополнительно под раковиной зажимается прокладкой и шайбой, обеспечивающими его стабильность. Место стыка с резьбой обматывают льняным уплотнителем.
Жесткое – мало отличимое от предыдущего варианта, но все же имеет свои нюансы. При таком варианте с внешней стороны смесителя применяется штуцер, а с другой – патрубок с гайкой. Недостаток такого способа в том, что впоследствии в случае необходимости производства ремонтных работ придется снимать всю подводку.
Медная подводка для смесителя: эстетичность и надежность
Подключение смесителя с помощью медных трубок можно выполнить только двумя способами. Медные трубки очень гибкие и мастер, который занимается таким видом подключения, с легкостью изготовит устройство на месте. Для такого изготовления необходимы соединительные части, а именно: комплектующие гайки, кольца и переходники
И при выборе дополнительных комплектующих важно учитывать способ установки. Способ установки может быть как резьбовой, так и обжимной

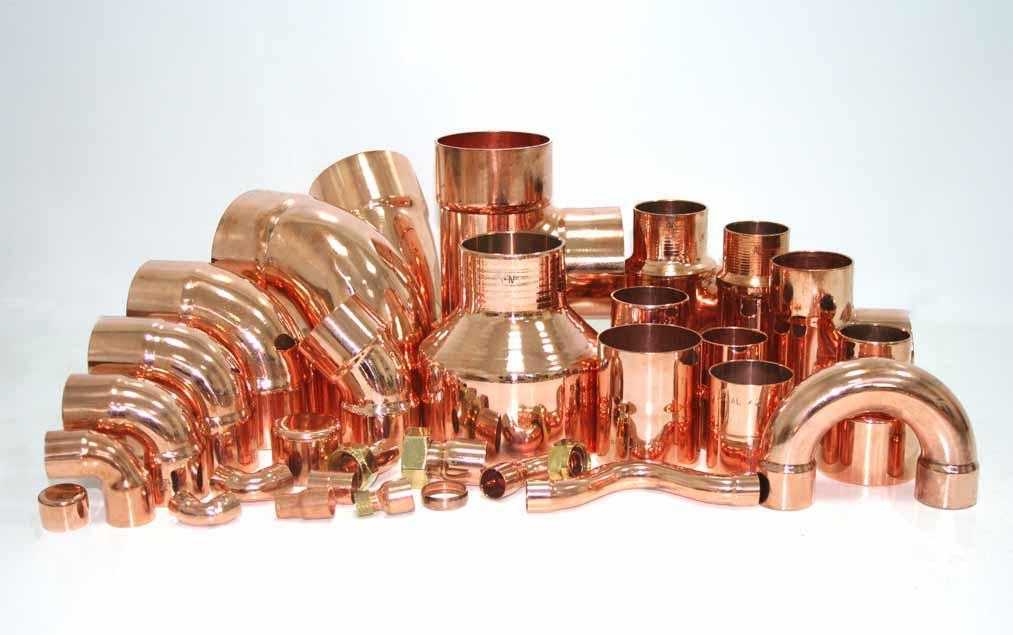

Соединения фитингами с обжимными кольцами по сложности не отличаются от соединений металлопластиковых труб фитингами, но требуют несколько больших усилий
Всем известные изготовители выпускают продукцию с комплектом медных трубок. И в этом случае необходимо оформить только нижние соединения. При этом можно устанавливать и поворотный механизм для удобства. Такая подводка имеет эстетичный внешний вид.
Медная подводка может быть использована для раковины в ванной, для кухни и даже для унитаза. Большим спросом пользуется марка grohe, ее установка не займет много времени, а сама подводка может быть как открытой, так и закрытой.
Для принятия окончательного решения о том нужна вам жесткая подводка, нужно ознакомиться с недостатками и положительными сторонами такой подводки и определить, что лучше подходит для вас.
Положительные стороны жесткой подводки:
- По сравнению с гибким аналогом такая подводка эластична;
- Срок использования составляет больше 20 лет;
- Удобство при монтаже и установке;
- Материал изготовлен с антикоррозийным качеством;
- Надежная подводка;
- Гладкость покрытия, которая не дает скапливаться грязи;
- Устойчивость перед химическими и механическими нагрузками, возможность выдерживать перепады давления и большую температуру.
Выше перечислены 7 плюсов такой подводки, но, не смотря на, то, что число 7 счастливое такое подсоединение имеет и недостатки.
Спор о монтаже жесткого или гибкого вида подводки является минусом. Сложность такого монтажа заключается в ограниченном передвижении подводки, которую иногда необходимо передвинуть для другого монтажа. Жесткий способ не подвергается изменениям и не гнется, а это не дает возможности оптимальному подключению.
Для выполнения жесткой подводки самостоятельно и без всяких проблематичных моментов, достаточно выполнять работы по правилам и рекомендациям специалистов.
Порядок проведения монтажа жесткой подводки должен быть таким:
Перед началом необходимо выбрать место, где будет размешена раковина со смесителем.
Необходимо подготовить стену для размещения труб. Для этого необходимо на стене разметить размещение труб и сделать штробы. Монтаж труб можно сделать внутренним способом, то есть в стене или же наружным на поверхности стены.
Делаем предварительные отметки в месте, где будет установлено колено системы.
Выполняем сборку труб
Этот этап чаще всего выполняют специалисты, но если вы все, же любитель самостоятельной работы, то важно не забыть на резьбу трубы накрутить фум ленту или другую подмотку, для удаления возможных протечек.
Переходим к фиксации старого смесителя, что бы быть полностью убежденным в правильности расположения системы. Практически все смесители имеют одно расстояния от посадочного места до необходимого подключения.
Перепроверяем выполненные работы на гладкость, ровность и корректность.
Далее заделываем штробы, раствором
Но при этом важно предусмотреть, чтобы раствора хватило и на заделку кафеля.
После высыхания раствора можно демонтировать старый смеситель и устанавливать новый. Бывает такое, что старый смеситель не очень ровный и не выворачивается. Для демонтажа такого смесителя необходимо просто отпилить его, оставляя маленький участок для выворачивания.
Для подсоединения нового смесителя можно использовать угловые вентиля в основе которых, лежит конусная гайка, она дает возможность обеспечить уплотнительную прокладку.
И в конце необходимо проверить все соединения, а именно их надежность и на протечки. После этой проверки можно приступать к монтажу кафеля.
Самая распространенная ошибка при монтаже жесткой подводки – это неправильность при установке резиновой прокладки. Располагаться прокладка должна поперек конусной части фитинга и плоской шайбы. Для исправления такой ошибки можно применить герметик, для уплотнения вентиля.
Бывает такое, что при монтаже жесткой подводки необходимо согнуть трубу, а для этого воспользуйтесь трубогибом. Если вы решили выгибать трубу без трубогиба, то это приводит к залому трубы, меньшей подачи воды через нее и может привести даже к протечке.
Особенности устройства, принцип работы
В современном быту используется несколько разновидностей кранов. Их конструкция и правила демонтажа различаются.
Червячный
Успевшая устареть конструкция верно служила человеку больше столетия. Основные составные части:
- Корпус. Отливается из стали либо бронзы и фрезеруется. Снизу расположен резьбовой подводящий патрубок. Сверху нарезана резьба, чтобы ввернуть кран-буксу.
- Слева виден излив, через который в раковину вытекает вода.
- Кран-букса. Самый сложный узел, состоящий из нескольких деталей. Внутри нее по резьбе вверх и вниз перемещается шток. Снизу на нем закреплена резиновая прокладка, перекрывающая ход воды.
Рисунок 1: Кран-букса в разрезе
Сверху закреплена рукоятка в виде шайбы или штурвала. Вращая рукоятку, можно перемещать шток вверх или вниз, открывая и закрывая воду. Для полного открывания приходится делать от двух до четырех оборотов рукоятки
Рисунок 2: Общая схема червячного крана
В смесителе устанавливают две отдельные буксы- для горячей и для холодной воды.
Рисунок 3: Смеситель с двумя червячными кранами
Такие устройства имеют два подводящих патрубка.
Шаровой
Это более современная конструкция, она намного более удобна в пользовании.
Рисунок 4: Общая схема шарового крана
Вместо латунной буксы и резиновой прокладки в корпусе размещен пластмассовый картридж. Такой смеситель имеет два входных патрубка- для горячей и для холодной воды. Внутри картриджа смонтирован керамический шар с прорезями. Окна сделаны и в корпусе. В закрытом состоянии они не совпадают. Шар через управляющий шток соединен с ручкой, которая двигается в трех направлениях.
По мере поворота шара его прорези совмещаются с окнами и открывают больший или меньший поток воды. Чем выше поднимается ручка- тем больше совмещаются окна и больше напор воды. Положением ручки относительно середины- (влево или вправо)- определяет пропорция, в которой смешивается горячая и холодная вода. Таким образом единственным движением одной руки можно задать и нужный напор, и температуру воды. Такие конструкции снабжаются аэратором, обогащающим воду воздухом.
Стоит такой смеситель существенно дороже, чем червячный. Картридж стоит в десятки раз дороже, чем прокладка. Но и срок службы картриджа также в десятки раз больше, чем у прокладки.
Как правильно установить смеситель
Перед тем как установить смеситель на кухне в раковину, освобождают ее от старого устройства и очищают установочное место от известкового налета, монтаж смесителя производят по-разному в зависимости от конструктивного исполнения крепежа.
Проще поменять смеситель на кухне, имеющий в нижней части корпуса резьбу для фиксации накидной гайки, помимо этого, конструкция обеспечивает более прочное и плотное соединение с раковиной.
Если вы устанавливаете корпус на шпильки, времени на монтаж уйдет больше, а соединение не будет отличаться хорошей устойчивостью и плотностью и со временем может ослабнуть.
Сборка крана
Обычно однорычажная модель поставляется в собранном виде, перед ее монтажом нужно проверить резьбовые соединения на удобство сборки предварительным закручиванием шпилек или гайки в корпус.
Чтобы правильно собрать все соединения при установке, полезно воспользоваться рекомендациями и схемами, приведенными в прилагаемой инструкции.
Замена смесителя на кухне с креплением на гайку
Подготовка под установку
Иногда поставить кран в раковину, вмонтированную в столешницу, проще без ее извлечения — не надо откручивать крепеж и снимать всю конструкцию, срезать силиконовое уплотнение по периметру вырезанного отверстия мойки. В этом случае подготовительные работы по демонтажу придется проводить внизу под столешницей, в случае модульной кухни для удобства можно отодвинуть тумбу от стены и проводить монтажные работы у задней стенки.
Некоторые виды смесителей, например, для подвода питьевой фильтрованной воды, устанавливаются в мойку дополнительно — в этом случае самостоятельно вырезают посадочное отверстие подходящего диаметра.
Данную работу можно проделать несколькими способами: с использованием балеринки для прорезания отверстий в керамической плитке, ручного механического просекателя, цилиндрической коронки для создания сквозных отверстий в металле. Для автоматизации работ можно использовать бытовую электрическую дрель, перфоратор или шуруповерт, в которой зажимают балеринку или коронку.
Устанавливаем кран
Перед тем как установить кран на кухне, подготавливают инструмент и комплектующие, в зависимости от типа крепежа работы проводят следующим образом:
- Установить на раковину модель с прижимной гайкой, обеспечивающей надежное крепление, проще всего: в корпус вкручивают подводящие шланги, просовывают его в отверстие и фиксируют гайкой с резиновой прокладкой разводным ключом.
- При конструкции с резьбовыми шпильками поступают аналогично: подсоединяют к корпусу подводки и шпильки, вставляют его в мойку и прижимают гайками через металлическую пластину с резиновой прокладкой.
Установка смесителя на кухне своими руками на шпильку
Подключение к водопроводу
Установленную сантехнику подсоединяют к водоснабжению – подводку воды производят при помощи гибких шлангов, прикручивая их вручную к корпусам и трубам с некоторым усилием
При протечке можно слегка поджать выходной штуцер и накидную гайку разводным ключом, при этом важно не перекрутить крепеж – в этом случае может произойти пережатие прокладок их повреждение, приводящие к нарушению герметизации
При монтаже подводки нельзя ее натягивать, перекручивать или сильно изгибать – это существенно уменьшает срок службы.
Проверка работоспособности
Для проверки правильности монтажа вытирают все детали насухо тряпкой и включают воду: места возможных протечек можно установить, проводя по деталям рукой, но лучше воспользоваться небольшим кусочком сухой тряпки белого цвета. При касании ей смонтированных сантехнических узлов в местах утечек, на ткани остаются хорошо заметные водные следы — это позволяет более точно установить точки подтекания.
На что обратить внимание и возможные ошибки
Одной из основных операций при монтаже сантехники является правильное подключение подводящих воду гибких шлангов
При установке важно не пережать резиновое кольцо – для этого муфты прикручиваются руками с усилием, использование дополнительных льняных и синтетических уплотнителей не требуется
Как подключить к водопроводу шланги
Плюсы
К положительным сторонам подводки жесткого типа можно отнести:
- Выглядит достаточно стильно по сравнению с гибкой;
- Длительный эксплуатационный срок, который составляет порядка 20 лет;
- Высокое качество материалов, которые не подвержены коррозии;
- Монтаж достаточно удобный (хотя имеет свои нюансы, потому сугубо плюсом его назвать нельзя);
- Изделие надежное;
- За счет гладкой поверхности, поддержание подводки в чистоте не становится проблемой. Грязь на трубке не скапливается;
- Устройство не боится термических и химических воздействий, способно выдержать более высокие температуры и перепады, нежели гибкие аналоги.
Инструкция к применению
Даже если была куплена хорошая подводка, соответствующая необходимым требованиям и подходящая под условия эксплуатации, ее еще необходимо корректно подсоединить. Любое изделие при безграмотной установке неспособно продемонстрировать качественную и продолжительную работу – очень скоро устройство придется снять и поменять на новое.
Прежде чем приступить к установке шланга, нужно произвести осмотр подводки
Внимание необходимо обращать на дефекты гильз и резьбы. Если имеются сомнения в состоянии этих элементов, то лучше заменить сношенные компоненты либо отремонтировать их. Гибкая подводка не лучшим образом выдерживает перегибы, поэтому установка должна быть осмотрительной
Возможный радиус излома не должен быть выше величины диаметра шланга в 6 раз, иначе удлинитель повредится и начнет течь. Всего несколько незначительных трещин благоприятствуют быстрому появлению протечек
Гибкая подводка не лучшим образом выдерживает перегибы, поэтому установка должна быть осмотрительной. Возможный радиус излома не должен быть выше величины диаметра шланга в 6 раз, иначе удлинитель повредится и начнет течь. Всего несколько незначительных трещин благоприятствуют быстрому появлению протечек.
Если соединительную арматуру сильно прикрутить, то можно нарушить герметизацию либо повредить фитинг. Затягивать, естественно, нужно, но главное – не перестараться. Даже если в штуцерах уже имеются прокладки, то все равно необходимо производить подмотку из льняной пакли.
Ввинчивание штуцеров выполняется в отверстия смесителя. Шланги следует продевать сквозь отверстия одиночных умывальников. Для крепления крана снизу мойки применяются фитинги. Подсоединение подводки к трубам водопровода реализовывается посредством американок.
По окончании установочных работ система испытывается на водонепроницаемость.
В течение 20 минут необходимо испытать соединения на протечки. Если ничего не выявлено, то смеситель для холодной и горячей воды будет функционировать безотказно. При выявлении протечки потребуется выкрутить соединители, обследовать уплотнительные прокладки, произвести подмотку и установить систему на место.
Система подводки может быть скрытой, открытой, нижней, угловой. Скрытый способ нередко выполняется для ванны. Осуществить его желательно еще на стадии ремонта, поскольку придется делать короба из гипсокартона либо штробить стены.
Скрытую подводку нужно устраивать качественно, применять проверенные и дорогостоящие материалы, поскольку открутить ту или иную деталь и осуществить ремонт будет сложно. Для открытой подводки достаточно ввернуть в стенку крепеж и произвести монтаж по сформированному прежде плану.
Эксплуатация и уход
Сильфонная подводка считается самым надежным способом подключения сантехники и не требует особого ухода. Поврежденные подводки не подлежат ремонту, они требуют немедленной замены. Чтобы она служила исправно долгие годы, необходимо следовать следующим советам по эксплуатации.
- Уезжая надолго, всегда перекрывайте подачу воды. Во время увеличения давления воды, подводка может попросту лопнуть. Это приведет к затоплению и вашего жилища, и квартир соседей. Лучше не рисковать и постараться избежать неприятных моральных и финансовых последствий.
- Регулярно проверяйте состояние подводки и креплений. Нужно осматривать трубы раз в 6-12 месяцев, чтоб успеть предотвратить грядущую поломку. Заметив дефекты или протечки, следует как можно скорее заменить вышедшую из строя деталь.
Сильфонные подводки для воды – лучший выбор для домашнего и производственного использования. Следует внимательно подойти к выбору изделия и к его установке. При возникновении вопросов лучше воспользоваться помощью профессионалов, чтобы избежать будущих поломок.
Как снять старый
Перед началом работ отключаем подачу воды к крану, сливаем остатки, которые есть в трубах. Теперь можно начинать замену смесителя на кухне. Чтобы снять старый кран с мойки надо открутить гайку, которая накручена на его корпус снизу мойки. Если мойка установлена в кухонном шкафчике, работать очень неудобно. Лучше мойку снять. Для этого придется:
- Открутить сифон. Конструкций сифонов много, но у каждой есть гайка, которую и надо открутить. Ее тяжело спутать — на ней имеются выступы, для лучшего захвата. Откручиваете гайку, снимаете нижнюю часть сифона.
- Открутить шланги горячей и холодной воды, которые идут к смесителю. Снимают обычно накидные гайки. Для этого понадобится ключ на 22 или 24.
- Подрезать герметик по периметру мойки, если он есть.
- Открутить болты, фиксирующие мойку к столешнице. Болты увидите, если «нырнете» в стол. Один из вариантов сифона и гайка, которую надо крутить
Теперь можно мойку поднимать и переворачивать. Тут вы увидите гайку, которую надо открутить. Для этой работы понадобится два разводных ключа. Одним держат корпус с «лицевой» стороны мойки, вторым откручивают гайку.
Иногда снять старый кран на кухне очень непросто: он «прикипает». Для этого случая подойдет керосин или универсальная смазка в баллончиках WD-40. Оба вещества имеют малую плотность и способны просачиваться в микроскопические щели. Состав или керосин наносят на соединение, которое надо разобрать, ждут минут 10-15, пробуют открутить.
Если все ухищрения не помогли, есть простой метод, который подходит, если старый смеситель не собираетесь больше нигде эксплуатировать: можно болгаркой разрезать корпус вместе с гайкой. Способ жесткий, но помучившись часок в попытках снять гайку, прибегают к нему.
Если кран установлен на столешницу, придется работать «изнутри» — заползать в шкаф с фонариком, и так откручивать гайку.
Ремонт на кухне 9 кв. м. с фото смотрите тут.
Что такое гибкая подводка?
Другое название этого соединительного элемента — гибкое соединение, один вариант которого представляет собой резиновый шланг, оплетённый алюминиевой либо нержавеющей стальной нитью.
* — Синие и красные нити в оплётке обозначают, что соединение пригодно для подачи как холодной, так и горячей воды
Металлическая оплётка призвана защищать шланг от:
- механических воздействий извне;
- гидроударов;
- резких перепадов давления в системе;
- тепловых расширений.
Основная функция гибкой подводки — подключение всевозможных приборов сантехники, отопления, бытовых приборов с использованием воды и пара, а также газового бытового оборудования к магистральным линиям водо- и газоснабжения.
Присоединяют такую подводку к водопроводной системе:
- с использованием штуцера, который ввинчивают в подключаемое оборудование;
- при помощи накидной гайки, которую накручивают на трубу с резьбой.
Шланг, используемый в гибкой подводке, изготавливают из этиленпропиленового каучука, по-другому — «нетоксичной резины», поскольку он применяется и для подачи питьевой воды. В оплётку вплетают нити красного и синего цветов, это означает, что гибкое соединение пригодно для подачи как горячей, так и холодной воды.
Для смесителей подводка поставляется в комплекте, состоящем из двух элементов — одно соединение предназначается для горячей, другое — для холодной воды. Кроме того, штуцеры на этих подводках разной длины, с тем чтобы при монтаже они не создавали помехи одна для другой, хотя в функционале они вполне взаимозаменяемы.
Другим вариантом гибкого соединения является сильфонная подводка — специализированный соединительный шланг, изготовленный из гофры, с латунными гайками на краях. Для газа и воды предназначаются разные сильфонные подводки, которые неравнозначны, и применять их можно только по их предназначению, хотя внешне они очень похожи. Отличаются же они исходным для своего производства материалом — для газового соединения используются более прочные материалы — и способом крепления. Для сильфонной гидроподводки используют вальцовку, а для газоподводки — аргонно-дуговую сварку.
Как выбрать качественное изделие среди множества видов гибкой подводки
Правильный подход к выбору вида гибкой проводки позволит сэкономить средства, не переплачивая за невостребованные возможности, и обеспечить себе спокойствие за надежность соединения системы трубопровода с санузлами в вашем доме.
Не стоит говорить, что лучше покупать гибкую проводку в специализированных магазинах. Так вы исключите вероятность приобрести подделку и получите возможность пообщаться с профессиональными консультантами. Перед покупкой выясните технические параметры конкретного вида гибкой подводки и материалы, из которых она изготовлена.
Кроме традиционных металлических оплеток для различных видов гибкой подводки, применяется и нейлоновая оплетка. Такой вариант очень долговечен и отличается большой надежностью. При этом нейлон абсолютно безопасен в отношении влияния на здоровье человека. Единственное, что сдерживает его от массового применения в различных видах гибких подводок – высокая стоимость.
Чтобы визуально оценить качество гибкой подводки (виды с металлической оплеткой), можно просто взять в руки два или несколько образцов и сравнить их вес. В менее качественных экземплярах, как правило, используют дешевые комплектующие, которые намного легче по весу, чем в качественных образцах
Также стоит обратить внимание на качество изготовления и материал крепежных гаек, от которых тоже зависит долговечность различных видов гибкой подводки
Не помешает акцентировать внимание и на степени гибкости шланга. В дешевых (некачественных) образцах резина тугая и малоэластичная, от чего ее ресурс недолговечен
В качественных моделях подводка должна легко сгибаться во все стороны.
Обратите внимание и на штуцеры. В правильном исполнении штуцер должен быть выполнен из латуни (не поддается коррозии) или нержавейки
Алюминиевых и пластиковых вариантов штуцера лучше избегать, поскольку они имеют весьма небольшой срок эксплуатации.
Несложно произвести и оценку качества резины в шланге. Ярко выраженный химический запах говорит о низком качестве резины и, соответственно, о ее недолговечности. От такого варианта лучше сразу отказаться.
Кроме осмотра качества различных видов гибкой подводки, нужно обратить внимание на ее назначение по температурным критериям. Шланг, предназначенный для подключения к холодной воде, имеет синюю полосу в оплетке
Красная же полоса на оплетке позволяет подключать гибкий шланг к водопроводу с горячей водой. Обеими полосами обозначаются универсальные шланги.
Одним из показателей долгой службы гибкой подводки является качественная накидная гайка. В дешевых некачественных экземплярах стенки гайки слишком тонкие и не выдерживают длительной эксплуатации.
Для долговечной работы рекомендуется выбирать виды гибкой подводки от надежных, проверенных производителей, которая не подведет в самый неподходящий момент (разрыв шланга с водой, утечка газа и др.). Не забывайте и о номинальном рабочем давлении конкретного шланга. Такие меры помогут вам выбрать тот вид гибкой подводки, который долго будет радовать вас своей надежной работой.
Нельзя допускать установки гибкой подводки не по назначению. Обычно такое случается, когда жильцы хотят сэкономить и вместо покупки шланга на трубопровод устанавливают уже имеющийся шланг для газопровода. Такой вариант недопустим по двум причинам:
- Газовая магистраль не предусматривает контакта с водой, потому на видах гибкой подводки для газа ставят алюминиевые накидные гайки, которые от постоянного контакта с водой быстро покроются ржавчиной и разрушатся.
- Поскольку подводки для воды устанавливаются в основном на трубопроводы с питьевой водой, то и требования к качеству резины в таких видах шлангов намного выше. В газовых же подводках применяют более дешевую токсичную резину, которая может значительно ухудшить химический состав воды.
В идеале для долгой службы обоих видов шлангов подводки (для горячей и холодной воды) применяют универсальные типы шлангов, способные выдерживать высокие нагрузки.
Кроме материала, на срок службы подводки влияет и толщина накидной гайки. У качественных образцов должна быть достаточная толщина, тогда изделие прослужит вам долго и надежно. Лучше проверить этот момент в магазине, чтобы не тратить время на замену изделия.
