Пошаговая установка полотенцесушителя с нижним подключением

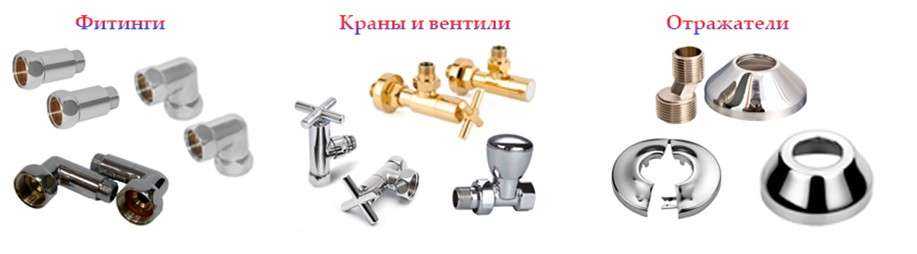

Арматура

Для установки полотенцесушителя понадобятся шаровые краны с «американкой» — встроенным сгоном. С полипропиленовыми трубами они соединяются с помощью муфт с внутренней резьбой.

Если шаровый кран обычной конструкции, используется переход из ППР-муфты с резьбой и латунной «американки». Комбинированные сгоны из пластика и латуни применять не рекомендуется. При колебаниях температуры они часто протекают.

В системах с естественной циркуляцией без смещения или/и заужения байпаса устанавливаются водорозетки на 3/4 дюйма. Эксцентрики лучше заменить ниппелями или бочонками такого же диаметра.

Почему не греется полотенцесушитель? Разбираем основные причины

Итак, змеевик установлен и все, казалось бы, в порядке, но он напрочь отказывается греться. Давайте выясним, почему это может происходить и что следует делать в том или ином случае.

  1. В магистрали нет горячей воды. Если магистраль тупикового типа (то есть жидкость движется только при открытом кране), то предпочтительнее использовать электрический змеевик.
  2. Устройство подключено к отопительной системе и не работает. Здесь все достаточно просто: змеевик греется лишь в период сезона отопления, а все остальное время он холодный. Здесь рекомендуется либо установить электрическое изделие, либо перенести уже наличествующее в систему подачи горячей воды.
  3. Образовались засоры и пробки. Это относится к полотенцесушителям, которые установлены уже давно и в какой-то момент вдруг перестали греться. Что делать? Перекройте кран, снимите змеевик и закройте трубы заглушками. Далее, используя ершик на мягкой проволоке, прочистите трубы. Чтобы убрать солевые отложения на стенках, слегка простучите их. В конце тщательно промойте оборудование под напором воды. При желании можете промыть его еще и раствором соляной кислоты, для чего нужно перевернуть изделие вверх ногами и заполнить его этим раствором. Спустя некоторое время опустошите его и промойте водой. Благодаря кислоте твердые осадки смягчатся. А если прочистка не помогла, то придется поменять полотенцесушитель.
  4. Образовалась воздушная пробка. Если в системе появился воздух, это может стать причиной того, что сушка не греется. Для стравливания воздуха можно использовать кран Маевского, который производится как с ручным, так и с автоматическим краном для спуска воздуха. После удаления воздуха жидкость начнет свободно перемещаться, и сушка быстро прогреется до требуемой температуры.
  5. Неправильный монтаж. Если не работает недавно установленный змеевик, то, возможно, причина кроется в слишком большом расстоянии между ним и стояком в ванной. Как результат – образуется чересчур большое сопротивление, а горячая жидкость туда попросту не попадает.

Старый трубопровод. Как известно, со временем трубы ГВС забиваются, в связи с чем давление падает, а сантехническое оборудование не работает должным образом. Чтобы прочистить трубопровод, нужно закрыть кран и перекрыть заглушкой спуск магистрали. Вторая заглушка закручивается на линии циркуляции. Кран открывается, а через спуск должна выйти вода со шламом. Наибольшие трудности зачастую возникают с вертикальными отрезками магистралей. Для очистки горизонтальных отрезков можно воспользоваться описанным выше способом. По окончании прочистки проверьте, на забит ли змеевик, после чего установите его на месте, уберите заглушки и откройте кран.

На этом все. Теперь вы знаете, как происходит установка полотенцесушителя в ванной своими руками. Удачи в работе!

Мощность и ее расчет

Сперва определитесь, для какой цели вам нужен полотенцесушитель. Если он должен выполнять только прямое предназначение (сушить полотенца), то можно ограничиться маломощными приборами (100-200 Вт). Если вы хотите, чтобы он дополнительно обогревал ванную, то рассчитайте мощность по формуле: М=140*Д*Ш.

Расшифровка. М – определяемая мощность. Д – длина ванной комнаты в метрах. Ш – ширина ванной в метрах. 140 – это количество Ватт, необходимых для обогрева 1 квадратного метра до комфортной температуры. В сухих помещениях это значение равно 100 Ваттам, но при высокой влажности чувствительность к холоду у человека выше, поэтому тепла нужно больше.

  1. Измеряем длину. Пусть она составит 3 метра;
  2. Измеряем ширину – 2 метра;
  3. Считаем: М=140*2*3=840 Ватт.

Полученное значение нужно округлить в большую сторону, потому что полотенцесушителей мощностью ровно 840 Вт не существует. Получим 900 Вт, или 0,9 кВт. Если округлить в меньшую сторону (800 Вт), то мощности может не хватить для комфортного времяпрепровождения в ванной.

Установка кранов

После этого можете приступать к установке кранов. Если старое устройство было срезано, то на оставшихся отрезках труб нарежьте новую резьбу, используя для этого плашку требуемого диаметра. А если змеевик снимался «цивилизовано» и резьба осталась на месте, то просто «прогоните» ее той же плашкой, дабы улучшить качество соединения.

Как только резьбы будут приведены в порядок, установите запорную арматуру (проще говоря, краны). Эта арматура будет выполнять сразу две функции.

  1. Регулировка интенсивности работы змеевика посредством закрытия/открытия кранов.
  2. Перекрытие воды в случае необходимости в ремонте или замене оборудования, чтобы проводить требуемые действия.

Варианты технических решений

Монтаж полотенцесушителя в частном доме может проводиться несколькими способами – врезка к основной системе отопления, установка на отдельный контур или подключение к горячему водоснабжению. Каждый вариант имеет свои преимущества и недостатки.

Полотенцесушитель на отдельном контуре отопления

Такой вариант установки подходит для любой модели водяных полотенцесушителей. Устройство подключается на отдельном закрытом контуре вместе с насосной группой.

Преимуществом использования такого способа монтажа является:

  • обеспечение обогрева ванной комнаты без применения радиаторов;
  • удобное использование независимо от времени года;
  • возможность установки любой конструкции водяного полотенцесушителя, что позволяет воплотить любые дизайнерские решения.

Полотенцесушитель на отдельном контуре отопления

К недостаткам подключения устройства для сушки полотенец к отдельной отопительной ветке часто относят сложность монтажных работ. Для установки устройства требуется дополнительное оборудование, которое включает насос, отдельный коллекторный отвод и автоматику.

Подключение конструкции к контуру основного отопления

Такой способ подсоединения полотенцесушителя к отопительной системе менее затратный. Но для удобного использования устройства рекомендуется дополнительная установка ограничителя температуры. Это обусловлено сильным нагревом теплоносителя в подающем контуре, что часто становится причиной дискомфорта при прикасании к сушке руками.

Применение варианта подключения полотенцесушителя к основному отопительному контуру имеет свои достоинства:

  • возможность использования устройства в качестве основного обогрева ванной комнаты;
  • невысокие затраты монтажа;
  • применение для любых моделей с жидким теплоносителем.

Недостатком такой установки считается отключение приспособления на летний период вместе с отопительной системой.

Подключение на горячую воду

Такой тип установки предполагает подсоединение полотенцесушителя к центральному ГВС. Вариант достаточно экономичный, так как не требует монтажа дополнительных приборов и успешно используется в квартирах.

К преимуществам данного типа подключения можно отнести:

  • бесперебойное использование при круглогодичной подаче горячей воды;
  • простота монтажных работ, отсутствие дополнительных затрат.

Подсоединение полотенцесушителя на горячую воду имеет свои недостатки:

  • для установки допускается использование только определенных моделей сушек, изготовленных из нержавейки стандартной формы;
  • ограниченная возможность использования в качестве основного обогрева ванной комнаты.

Мощность моделей сушек, которые предназначены для подключения к ГВС, составляет не более 200 ватт, поэтому установка в помещении без батарей отопления или теплого пола нецелесообразна.

Как подключить: советы и нюансы

При подключении полотенцесушителя без помощи специалиста, рекомендуется обратить внимание на ряд нюансов, чтобы предотвратить неприятные ситуации и материальные потери.
Перед началом работы отключается подача тепла. В том случае, если произошла авария, перекрывается весь стояк (при согласовании с ЖЭКом).
Подключение желательно проводить в весенне-летний период, так как сушилка подключается к трубам отопления.

Если установка полотенцесушителя производится в квартире, рекомендуется приобретать прибор отечественного производителя

Многие полотенцесушители иностранного производства не подходят к нашей системе водоснабжения.
Подключение такого радиатора способно спровоцировать аварийную ситуацию целого многоквартирного дома, если врезка в стояк будет произведена неправильно. Проблема не касается тех случаев, когда подключение происходит в частном доме, здесь подойдут и импортные полотенцесушители.

Важно! Чтобы избежать электролитической коррозии, которая вызывает проблемы в работе прибора, необходимо использовать детали, выполненные из одинаковых материалов в одной системе

Схема установки варианта из нержавеющей стали

Подключение водяного полотенцесушителя из нержавеющей стали начинается со сбора комплектующих.

Фото 1. Пример установленного полотенцесушителя нестандартной формы на стене ванной комнаты.

  1. С помощью трёх вентилей собирается байпас.
  2. Два из них устанавливаются в тех местах, где будет происходить подсоединение к полотенцесушителю и один на самом байпасе с целью перекрытия воды.
  3. Далее, отмечается на стене установочный размер нового прибора.
  4. Следующий шаг — проверка стены на наличие трубопроводных и электрических коммуникаций с помощью металлопроводоискателей.
  5. В стене делаются сверлом два отверстия, куда помещают дюбеля. После чего полотенцесушитель фиксируется на дюбелях шурупами либо болтами.

Внимание! Для обеспечения надёжности крепления прибора используют льняную подмотку. После окончания работы проводят проверку на герметичность конструкции

Чтобы наполнение водой полотенцесушителя произошло равномерно, кран открывают медленно.

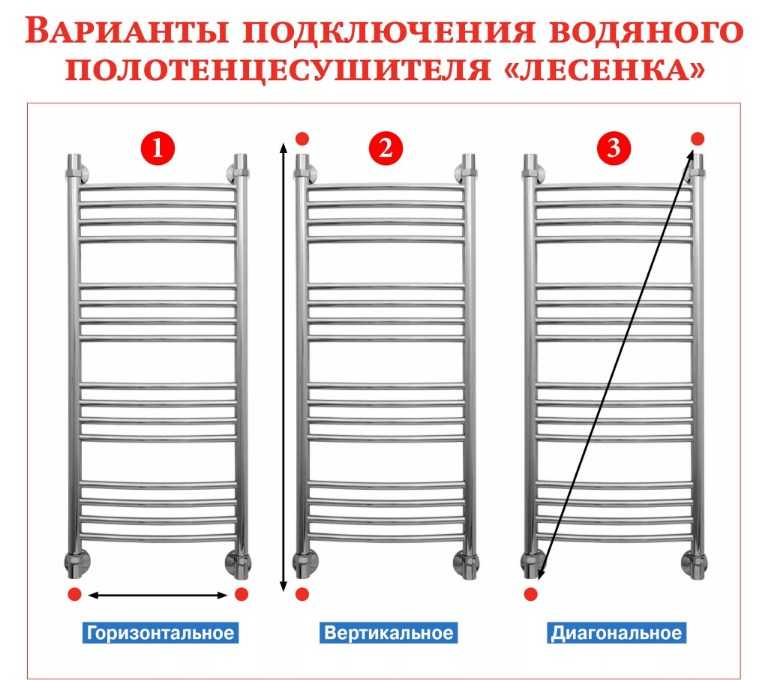

Схемы с нижним подключением

Ванная комната оборудована трубой с нижним подключением? В этом случае можно использовать схемы, альтернативные описанным выше. В большинстве случаев труба устанавливается подобным способом для скрытой установки подводки, при этом ванная комната (точнее, её интерьер) не пострадает. При нижнем подключении труба частично маскируется аксессуарами, располагаемыми вдоль стен.

Конструктивно труба с нижним подключением представляет собой мини-лесенку и имеет вполне стильный и эффектный внешний вид. В то же время, такую технологию называют менее эффективной, по сравнению с конструкциями, подключаемыми боковым или диагональным способом.

Монтаж при наличии старой врезки со смещённым байпасом

В некоторых случаях труба врезается нижним способом, однако на самом стояке при этом остаётся предыдущая врезка со смещённым байпасом. Чаще всего владельцы квартир не видят особой целесообразности в переделке. При этом верхний отвод обычно расположен высоко, однако по правилам он обязан располагаться ниже самой точки подключения. Выход из такой ситуации возможен исключительно при соблюдении двух основных условий.

  1. Сама схема подразумевает верхнюю подачу воды, поскольку при условии нижнего поступления теплоносителя по трубе с большой долей вероятности возникнет так называемое «запирание» внутреннего контура системы. В итоге ванная комната останется холодной.
  2. Верхний отвод стояка находится ниже верхнего края самого змеевика. В противном случае такое устройство в принципе не будет способно функционировать.

Эксплуатация

Особенности эксплуатации:

  1. Чтобы на хромированных поверхностях не появлялось налета, белых пятен, после посещения ванны рекомендуется протирать их сухой тряпкой.
  2. Если полотенцесушитель массивный, можно закрепить на стене дополнительные крючки для его поддержки.
  3. При установке резьбовых муфт витки следует обматывать ФУМ-лентой, чтобы соединение получилось герметичным.

Современные полотенцесушители обогревают и украшают помещение. Для их подключения к системе отопления нужно использовать специальные фитинги. Они позволяют соединять разные трубы, регулировать поток воды, отодвигать батарею от стены, закрывать ненужные отводы, делать разветвления в системе.

Процесс установки байпаса

Герметизация резьбы

Как подключить сушилку к общей системе? Установка полотенцесушителя должна осуществляться строго в соответствии с инструкцией на аппарат. Монтаж начинается с врезки в магистраль (стояк) отопления, для чего к нему привариваются отводы, и присоединяется трубопровод нужной длины.

Первый этап установки полотенцесушителя заключается в монтаже байпаса. Подключение может производиться параллельно или последовательно к трубе подачи теплоносителя, или путем присоединения к прямой и обратной трубам соответствующих вводов устройства. Если стояк находится на расстоянии не дальше 0,5-1 м от места крепления сушилки, и подключение осуществляется по параллельной схеме, то байпас не устанавливается. Во всех остальных случаях перемычка просто необходима.

При последовательной врезке полотенцесушителя в стояк отопления на байпас устанавливать запорный кран запрещается, а потому при его монтаже используется 2 вентиля. В остальных вариантах подключения устанавливается 3 шаровых крана (вентиля) – на входе и выходе сушилки, а также на самой перемычке.

Итак, байпас устанавливается между подводящим и отводящим отводом к полотенцесушителю, независимо от типа подключения – боковое, верхнее, нижнее. При установке перемычки используются тройники, а сам отрезок трубы крепится перпендикулярно соединяемым трубам. В старых конструкциях применялись только стальные элементы, а их соединение обеспечивалось чаще всего с помощью сварки. Такой способ используется и в настоящее время.

Более популярна разборная система, когда на отводах, тройнике и перемычке нарезается резьба, причем на противоположных отводах она имеет разное направление. Для герметизации резьбовых стыков используются волокнистые материалы (типа пакли) или ленточные герметики.

Монтаж байпаса осуществляется в следующей последовательности:

  • крепление тройников на подводящем и обратном отводе от стояка отопления;
  • установка на отводящем выходе тройника шарового крана, к которому затем присоединяется отрезок трубы, формирующий перемычку;
  • закрепление второго конца перемычки на выводе тройника, установленного на обратной трубе;
  • установка шаровых кранов на обоих тройниках и последующее соединение их с выходом и входом полотенцесушителя.

Все стыки тщательно проверяются на герметичность и обрабатываются силиконовым герметиком.

При установке полотенцесушителя в ванной комнате следует подумать о монтаже байпаса. В принципе, можно обойтись и без такого элемента, но это вызовет массу проблем даже при простой замене прокладок, а также создаст риск появления чрезмерного давления. Опыт эксплуатации полотенцесушителей разного типа указывает на необходимость байпаса.

Требования к схемам подключения

Установка полотенцесушителя осуществляется согласно определенной схеме, которая подбирается с учетом характеристик модели и расположения трубопровода в помещении. Наиболее распространенной и эффективной считается боковая и нижняя врезка. Каждый вариант имеет свои особенности подключения.

При использовании установки сушки для полотенец методом нижней врезки необходимо учитывать:

  • полотенцесушитель должен располагаться выше уровня нижнего отвода от стояка;
  • на протяжении прямолинейные участков труб полотенцесушителя исключается наличие впадин и выступов, которые могут стать причиной скопления воздуха в системе;
  • при использовании байпаса смещенного или зауженного типа, верхний подвод к стояку необходимо размещать ниже устройства для сушки;
  • скрытые в стенах участки труб должны быть защищены термостойкой изоляцией.

Нижняя схема подключения обеспечивает рабочий процесс независимо от направления водяного потока.

Установка полотенцесушителя с помощью диагонального или бокового подсоединения является более практичной. Основным условием такого типа подключения является:

  • отсутствие изгибов на подводящем трубопроводе;
  • уклон подведенного трубопровода должен быть не менее 3 миллиметров на один метр подводки;
  • при установке полотенцесушителя на небольшом расстоянии от стояка и использовании трубы с сечением 32 миллиметра возможен вариант горизонтального подключения труб;
  • места подсоединения устройства для сушки полотенец должны находиться между верхним и нижним отводом вертикального трубопровода.

При диагональном подключении не требуется стравливание воздуха и допускается любое расстояние устройства к стояку.

Конструктивные элементы

Вентили скрытого байпаса

Конструктивно в систему байпаса входит перемычка, соединяющая прямой и обратный подвод теплоносителя, запорная арматура для прекращения доступа воды в полотенцесушитель. Сама перемычка может изготавливаться в виде отрезка металлической или пластиковой трубы, в зависимости от материала трубопровода.

Металлическая перемычка чаще всего приваривается к металлическим подводящим трубам, образуя неразъемную конструкцию. Современные системы предусматривают возможность разборки, а потому на подводы устанавливаются тройники с выходом на перемычку

Когда собраны такие элементы, важно надежно загерметизировать разъемные стыки

Запорная аппаратура подразумевает монтаж вентилей. Они обычно устанавливаются сразу за байпасом на входе к полотенцесушителю и его выходе. Официально не разрешается ставить запорный вентиль непосредственно на байпас. Дело в том, что отключать общий стояк отопления имеет право только уполномоченное лицо, а потому общая запорная аппаратура располагается в помещении, где доступ посторонних лиц ограничен. Наличие же запорного крана на байпасе позволяет перекрывать магистраль хозяину квартиры по своему усмотрению, что недопустимо. Устанавливать вентиль на перемычке можно только в том случае, когда он не может перекрыть общий стояк.

Где устанавливается байпас? Это не праздный вопрос, потому что при далеком расположении подключенного полотенцесушителя от байпаса будет наблюдаться снижение температуры на нем. Расстояние от перемычки до входа в сушилку не должно превышать 0,4 м. Исходя из данного обстоятельства, существуют 2 стандартных варианта. При нахождении полотенцесушителя непосредственно возле отопительного стояка, отводы врезаются в него, образуя параллельную цепь, когда байпас вообще не нежен.

Если ванная комната удалена от общей магистрали, и для полотенцесушителя монтируется отдельный трубопровод, то монтаж перемычки обеспечивается возле аппарата.
