Разница между накладной и вкладной мебельной петлей

Обзор видов

Производители фурнитуры не стоят на месте и с каждым годом разрабатывают все более новые и передовые модели, которые могут похвастаться высоким качеством, надежностью и инновационными технологиями.

Стандартные

Главная особенность таких петель заключается в том, что доводчик в них встраивается прямо в плечо и соединяется с чашей. Именно из-за этого подобная петля обладает сложными конструктивными особенностями, которые по своему внешнему виду напоминают пружинчатую.

Модели со встроенным амортизатором

Преимущество таких изделий заключается в том, что давление, оказываемое амортизатором, может регулироваться, поэтому такие петли считаются универсальными и могут применяться при отделке любых фасадов. Достаточно будет просто учитывать габариты и массу изделия. В зависимости от настроек амортизатора дверца может закрываться быстрее или медленнее.

Модели, где установлены накладные доводчики

Отличительная черта заключается в том, что здесь доводчики можно приобрести отдельно и установить только при необходимости. Кроме того, если механизм перестанет исправно работать, то провести ремонтные работы не составит труда. Достаточно будет просто заменить доводчик новым

При этом стоит принимать во внимание, каждая компания выпускает на рынок свои доводчики, которые можно использовать только в комбинации с их петлями

Подготовка отверстия

Создание отверстий производится с помощью дрели на основании разметки. В качестве альтернативного инструмента подойдёт и электрический шуруповёрт с соответствующей насадкой. Кроме того, обязательным условием является использование фрезы, что гарантирует сохранность структурной целостности дверного фасада и панели шкафа. В обратном случае сверление отверстия может привести к появлению сколов и деформации древесного полотна. Врезку следует делать глубиной не более 12 мм, чего будет достаточно для надёжного отверстия под платформу петельной чашки. Скорость сверления лучше подбирать самому, исходя из плотности материала, из которого сделан фасад и шкаф. Если ДСП панели достаточно легко поддаются подобной обработке, то натуральный орех или ясень отличаются высокими показателями прочности. По этой же причине нужно следить, чтобы дрель работала строго под углом в 90 градусов, от которых та легко может отклониться, если вы имеете дело с твёрдой природной древесиной.

Углы открывания

Угловую фурнитуру устанавливают на мебель углового типа. В данном случае створки прикрепляются к основанию дверной коробки под заданным углом. Подобные петли позволяют распахивать створки на 30, 45, 90, 135, а также 175 градусов. Наибольшее распространение получили следующие варианты.

  • Угловая петля в 30°. Фиксируется к фасаду, расположенному относительно корпуса на 90+30 градусов. Преимущественно востребована в торцевых шкафах гардеробных либо в кухонных гарнитурах. Угол монтажа составляет 120°, поэтому некоторые производители маркируют подобные изделия по установке — в продажу они поступают под названием «петля 120 градусов». В народе эти модели больше известны как «кузнечик».
  • Угловая петля 45°. Используется в одно- и двухстворчатых платяных шкафах. Как правило, мебель такого типа присутствует в гардеробных комнатах и кухнях. Закрепляется под углом 135°, поэтому отдельными изготовителями маркируется как «петля на 135 градусов».
  • Угловая петля в 120-130°. Нашла применение при сцеплении пары фасадов, соединённых друг с другом под углом в 270°. Петли этого типа открываются гармошкой.
  • Реже в точках продажи можно увидеть петли с отрицательным углом. Они не получили широкого распространения на рынке, используются в основном на крайней створке торцевого шкафа, которую проще распахивать с противоположного края. Бывают ситуации, когда именно такая петля становится единственно доступным вариантом.

Перечисленные виды угловых петель относятся к категории стандартных и наиболее распространённых. При необходимости можно задать какой-либо иной угол открывания, например, 60, 15 или 25 градусов. В этом случае придётся обратиться к мастерам, изготавливающим такие под заказ. Они сделают фурнитуру с учётом данных заказчика: размера, желаемого угла открывания и материала. Минусы подобного решения – относительно высокая стоимость и затраты времени на изготовление оптимальной модели.

Основные виды мебельных петель с доводчиками

Компании-изготовители фурнитуры все время стремятся удивить потребителей новинками. Некоторые из изобретений приживаются, другие уходят в прошлое.

Сегодня на рынке представлены три основные популярные разновидности мебельных петель с доводчиками:

  • Стандартные, с доводчиком, встроенным в плечо и соединяющимся с чашей. Они отличаются сложной конструкцией плеча, которое обладает характерной пружинчатой формой.
  • Петли со встроенным амортизатором. Они регулируются по степени усилия амортизатора. Иначе говоря, закрывание дверцы может происходить с разной скоростью, подстраиваться под вес, размер фасада. Также вы получаете возможность выбирать между полным и частичным смягчением удара.
  • Петли с накладными доводчиками. Главное их достоинство: доводчик может быть куплен дополнительно, после чего установлен по усмотрению хозяев предмета мебели. Однако при этом необходимо помнить, что вид петли и ее производитель должны совпадать с характеристиками доводчика. Если фасад имеет три навеса, на один иногда ставят демпфер. Это делается в том случае, когда пара доводчиков хорошо справляется с задачей.

Отметим, что существуют разные накладные доводчики:

  • с креплением на чашку петли (амортизатор «SOFTECH R»);
  • с защелкиванием на чашку петли (амортизатор «WAVE»);
  • с защелкиванием на плече петли (амортизатор «SOFTPLUS»).

1. Демпферы (основные разновидности).

На самом деле, амортизаторы берут на себя часть задач доводчика, поглощая удар, за счет чего дверца закрывается более тихо. Тогда как полное закрытие дверцы происходит при помощи петли. Мы не можем не сказать о демпферах. Они не входят в сами петли, зато решают ту же задачу, что и накладные доводчики и амортизаторы. Иными словами, они поглощают удар дверцы о предмет мебели.

Существует две разновидности демпферов:

  • накладные – крепятся с внутренней стороны к боковой поверхности шкафа;
  • врезные – врезаются в торец стоевой, дна или крышки корпуса.

Также напомним про простой тип подобного устройства для гашения удара в виде силиконовой подкладки.

2. Материалы изготовления.

Если речь идет о качественной фурнитуре для мебели, то основным материалом для нее является холоднокатаная сталь. У петли может быть замок, который производят из прочного сплава цинка, меди и алюминия

Так как важно, чтобы петли лучше противостояли коррозии, применяют поверхностное латунирование. Мебельные петли могут покрывать эмалями под бронзу, хром, никель, золото – все это делается исключительно для большего декоративного эффекта.

Стоит сказать о ключевых элементах мебельной петли:

  • площадка для монтажа на корпус;
  • ответная планка с чашкой/накладкой на фасад;
  • подвижные шарниры с пружинным механизмом;
  • встроенный демпфер;
  • невстроенный амортизатор (в качестве дополнительной опции).

Назначение петли с доводчиками непосредственно сказывается на ее структуре, составе материалов. Когда требуется устройство для закрывания стеклянных дверей, отсутствует чаша петли, поэтому система работает за счет подвижных шарниров с пружинным механизмом. Также предусмотрена синтетическая накладка, так называемое «уплотнительное кольцо». Крупнейшие компании-изготовители мебельной фурнитуры выбирают только хорошую сталь повышенной прочности, за счет чего их изделия служат не один год.

Продукция Hettich

Мебельные петли

Петли для мебели от немецкой фирмы Hettich отличаются высоким уровнем надежности, долговечности, а также простотой монтажа. По своей конструкции и способу фиксации, мебельные петли Хеттик подразделяются на:

  • вкладные;
  • полунакладные;
  • накладные;
  • петли быстрого монтажа;

мебельные петли с доводчиком.

Зачастую, угол открывания петель варьируется в пределах от 95 до 110 градусов. Однако особенностью фурнитуры данного вида от Hettich является то, что они могут открываться на нестандартные углы, начиная от 120 и заканчивая 180 градусами. Кроме того, в каталогах этой немецкой фирмы вы можете найти мебельные петли для угловых кухонных шкафов и фасадов, которые практически невозможно встретить на рынке современной мебельной фурнитуры.

Выдвижные ящики

Среди большого ассортимента фурнитуры Хеттик особое место занимает система выдвижных ящиков Иннотех, одобренная потребителями многих стран мира, и обеспечивающая надежность процедуры открытия/закрытия ящиков для мебельных изделий любого типа.

Монтируются такие выдвижные ящики на бесшумные направляющие Куадро, что, в сочетании с электрической системой Easys, гарантирует комфортное использование такой фурнитуры в различных моделях гарнитуров.

Раздвижные системы

Сегодня раздвижные двери набирают всё большую популярность среди потребителей. Это обусловлено удобством их использования, функциональностью и надёжностью конструкции. К тому же, оборудованный таким элементом шкаф-купе, займет меньше полезного пространства в помещении, а доступ к его содержимому существенно облегчится.

Раздвижные системы для шкафов Хетикс обладают высоким уровнем надёжности и долговечности, отличаются плавностью хода и бесшумностью. Благодаря большому разнообразию таких элементов, предлагаемых данным немецким производителем, потребителям предоставляется возможность подобрать устройство для любого сегмента мебельной продукции.

Складные системы

Изобретение подобных систем, позволило дизайнерам сделать обычный интерьер более стильным и современным. Элементы для складывающихся дверей Hettich имеют массу различных вариантов исполнения и позволяют перемещать конструкции любого размера и веса.

Складные системы Винг Лайн от Хетикс изготавливаются из хромированной и никелированной стали и обеспечивают свободный доступ к внутреннему пространству шкафа благодаря тому, что его дверь складывается гармошкой. Такая фурнитура подбирается индивидуально с учётом условий эксплуатации и массы двери.

Подъёмные механизмы

Преимуществом подъёмных механизмов Хеттик является их надёжность, простота конструкции, лёгкость монтажа, а также возможность регулировки.

Наиболее популярная модель данной фурнитуры от немецкого производителя – Lift Advanced, которая с успехом используется на различных разновидностях фасадов и оснащена устройством, обеспечивающим плавное закрывание.

Откидные системы

Среди большого разнообразия таких систем от Hettich особо выделяются модели Лифт Ап, Классик D/275 и Классик D/340.

Уникальность первой, заключается в том, что при её установке появляется возможность задвигать фасад во внутреннюю область шкафа, а если точнее, в его верхнюю часть. Однако при этом необходимо учитывать, что при монтаже системы Лифт Ап, потребуется соблюсти некоторые требования.

Классик D/275 и Классик D/340 представляют собой откидные кронштейны, оборудованные тормозом и имеющие функцию магнитной фиксации.

Стяжная фурнитура Хетик

Обязательным элементом любой разновидности корпусной мебели является стяжная (соединительная) фурнитура. Не специалисту заметить такую фурнитуру достаточно сложно, однако именно она обеспечивает надёжность и целостность всей конструкции.

Фирма Hettich специализируется на производстве эксцентриковых и трапециевидных стяжек, полкодержателей, винтов, а также подвесок. Вся продукция данного вида от немецкого производителя отличается высоким качеством и хорошей степенью фиксации составляющих элементов шкафов и другой корпусной мебели.

Теперь, когда вы знаете все особенности и преимущества фурнитуры Hettich, вы сможете с лёгкостью приобрести необходимые вам предметы. Если же вы всё ещё сомневаетесь в качестве и долговечности продукции от немецкого производителя, рекомендуем вам почитать отзывы потребителей, пользующихся изделиями от Хетикс.

Делаем разметку

Прежде чем начать монтаж мебельных петель, необходимо выполнить разметку. Этот этап очень важен, так как итог всей работы зависит в том числе и от него. Петля, установленная на распашную дверцу шкафа, не сможет работать корректно, если прикрутить ее с перекосом. В некоторых случаях ошибки установки исправить бывает невозможно.

Порядок выполнения разметки заключается в следующем:

прежде всего нужно определить количество необходимых петель – это зависит от веса дверцы, обычно бывает достаточно поставить 2 петли, но если дверка тяжелая, количество креплений может быть 3, 4 или 5;
петельный механизм не рекомендуется ставить очень близко к краю дверного фасада, отступ должен составлять не менее 2,2 см;
расстояние между петлями должно быть не более 50 см, при монтаже тяжелых дверок этот размер можно сократить;
от верхнего края дверного фасада так же, как и от нижнего, необходимо отмерить 12 см;
при разметке необходимо принимать во внимание расположение полок – разметку делают так, чтобы петля не была расположена в одной плоскости с полкой, так как это будет мешать плотному закрытию дверцы.

После того как отступы будут вымерены, необходимо приложить петлю к дверце и отметить места для размещения шурупов. По завершении процесса разметки следует еще раз промерить все расстояния – нужно убедиться в том, что они выполнены верно.

Как подобрать подходящие угловые петли?

Угловые петли имеют стандартные разновидности, но при необходимости можно сделать на заказ любой другой угол открывания. Основным параметром выбора является расположение шкафа относительно других и имеющееся пространство для его открытия.

Традиционно мебельные дверцы открываются доводчиком под углом 90-110 градусов, в этих случаях применяются прямые петли. Когда необходимо выйти за рамки этого диапазона, потребуются именно угловые петли. Если желаемый угол шире, то нужно искать варианты с маркировкой «плюс», если уже, то «минус». В случае, если нестандартный угол не кратен 5, то вместе с петлей придется установить специальную накладку, помогающую отрегулировать угол.

Нюансы монтажа на створки из стекла

Вид крепежных устройств, специально произведенный для створок из стекла, отличается от предыдущих устройств. На стеклянные створки нужно будет повесить особые петли, имеющие великолепный дизайн, регулировку в три различные плоскости. Устройство включает:

  • уплотнительное кольцо, которое нужно прикрутить к стеклу;
  • декоративная накладка, (ее нужно прикручивать к боковым стенкам);
  • крепежная петля;
  • заглушка, закрывающая петлю с лицевой стороны.

Монтаж на дверцы из стекла нужно проводить с учетом особенностей материала. Он отличается от других видов крепления, имеет свои особенности:

  • проведите разметку для установки крепежа;
  • в каркасе шкафа дрелью просверлите отверстия;
  • используя саморезы, вставьте в нишу петлю;
  • посредством зажимов крепеж соедините со стеклом или зеркалом;
  • для защиты поверхности от повреждений между стеклом и креплением установите резиновые прокладки;
  • в заключение закрутите крепление.

Установка широких петель целесообразна на дверцы шкафов, изготовленных из ДСП, поскольку это рыхлый материал, который со временем начнет крошиться. Для сохранности механизмов в рабочем состоянии их нужно время от времени смазывать машинным маслом, чтобы защитить от сухости и коррозии. В случаях просадки дверей по причине нахождения шкафа в сыром помещении с неровными полами нужно проводить регулировку крепежных механизмов.

Монтаж крепежного устройства на дверь шкафа – ответственная работа, но она посильна для проведения своими руками. Все ее этапы выполнимы. Особенно внимательно нужно отнестись к разметке, чтобы изделие радовало глаз и долго служило без сбоев и поломок.

Мебельная петля для стеклаУстановка мебельных петель на стекло

Как крепить и регулировать

Установка мебельных петель 180 градусов начинается с разбора детали. Распространение получили накладные модели с диаметром 35 мм. Перед началом работы необходимо подготовить инструменты:

  • шуруповерт;
  • линейку;
  • дрель;
  • строительный уровень;
  • фрезу;
  • отвертку;
  • шурупы;
  • карандаш.

Петля секретерная и другие изделия с чашками допускают самостоятельную установку. Если процедура осуществляется впервые, стоит воспользоваться пошаговой инструкцией:

  1. Разметка. Отмечается место расположения петли. Необходимо отступить от края фасада на 10–12 см. Расстояние между навесами должно быть не менее 50 см.
  2. Создание отверстий. Дрелью либо шуруповертом проделываются дырочки в соответствии с метками. Для удобства дверца кладется на твердую поверхность.
  3. Монтаж. В готовые отверстия помещаются петельки, корректируется положение относительно показателей высоты фасада. Отмечаются места под саморезы, прикручиваются навесы.
  4. Установка двери. В первую очередь производится разметка, закрепляются площадки, навешивается фасад. После этого обе части петли соединяются. Закручиваются саморезы, регулируя положение относительно шкафчика.
  5. Проверка и коррекция крепления. После установки фасада необходимо регулировать петли в трех плоскостях: вертикальной, горизонтальной, а также относительно глубины монтажа.

По такому же принципу монтируются угловые петли. Не все мастера знают, как отрегулировать навесы, между тем понадобится прижать и ослабить фасад по отношению к каркасу, подкрутить овальные дырочки, проверить хождение слева направо и обратно. Это поможет устранить щели, предотвратить провисание фасадов.

Грамотный выбор, качественные материалы, правильная установка мебельных петель 45 градусов, равно как и моделей 90, 180°, — залог комфортного использования и долговечности предметов интерьера. Благодаря широкому ассортименту изделий можно найти подходящие варианты для самых разных вариаций шкафов, тумбочек, столов. Монтаж навесов не требует специальных навыков, происходит быстро и без лишних усилий.


Подготовить инструменты


Разметка


Создание отверстий


Монтаж


Установка двери


Проверка и коррекция крепления

Какие виды этих петель бывают?

Ведущие производители крепежа в большом объеме выпускают четырехшарнирные конструкции с крестообразной монтажной планкой петли. Такое крепление позволяет регулировать дверцу с большой точностью, в ответную планку такой конструкции встраиваются эксцентрики. Стоимость такого крепежа выше, но они надежнее и удобнее в использовании. У всех моделей унифицируются габариты, размеры петли совпадают:

  • по диаметру чашки (35 мм);
  • по расстоянию до крепежных отверстий.
  • Замена петель при выходе их из строя упрощается.

Лягушка

Так называют петлю сложной конструкции с 4 узлами поворота (шарнирами) и пружиной. Благодаря им дверцы открываются на угол до 175° (максимальное значение раскрытия указывается в маркировке). Название петля получила из-за прыгающих колебаний во время движения дверцы. Особенность этих петель в способности выдерживать большие нагрузки. Они используются для ДСП и плотной древесины.

С доводчиком

Крепеж, оснащенный доводчиком, обеспечивает плавное движение дверок. Амортизатор исключает шумное хлопанье при закрытии мебели, фиксация производится бесшумно. Конструкционно доводчик выполнен с использованием плотной среды: пружина расположена в масле или другой вязкой субстанции, обеспечивающей равномерность движения шарниров. Баллон сделан так, что подтекание исключается. Одним из преимуществ таких креплений можно считать:

  1. сохранность мебели;
  2. крепление дольше эксплуатируется, так как снижается механическая нагрузка на шарниры.

С помощью регулятора корректируется скорость захлопывания дверцы. Петля рассчитана на большую нагрузку, применима для любых материалов.

На рынке представлены многочисленные модели такого крепежа. Производителями корпусной мебели чаще используются петли мебельные накладные 768 100 с доводчиком, они универсальные, незаменимы для стеклянных дверок, значительно снижают риск повреждений при захлопывании.

Для дверок, открывающихся вверх, лучше использовать фурнитуру с большим углом открытия петля мебельная на 110 градусов выпускается российской компанией Boyard, итальянской Ferrari. Наибольшим спросом пользуется петля с доводчиком (демпфером) немецкой фирмы Хеттих (Нettich sensys) выполнена из прочного металла. Этот ведущий производитель крепежа постоянно совершенствует свои модели. Петли с доводчиками требуют четкой регулировки.

Петли мебельные Вlum накладные

Крепеж австрийского производства отличается трехмерной регулировкой. Начинают установку дверок с вертикальной плоскости, для этого устанавливают в нужном положении ближний винт. Затем ослабляют дальний, фиксируют необходимый уровень высоты, фронтальное расположение дверок. Накладные петли блюм (Вlum) гарантируют 20 тысяч циклов работы. Эти крепления чаще применяются для кухонных шкафов, они не боятся влажности, перепада температур.

Без врезки

При выборе крепежа, не требующего врезки, важно определиться с углом открытия, он варьируется от 30 до 180 градусов. Такой диапазон раскрытия петли мебельной накладной без врезки достигается за счет конструкции

Традиционные конструкции ограничены прямым углом, трансформеры с поворотным механизмом дают свободу движения.

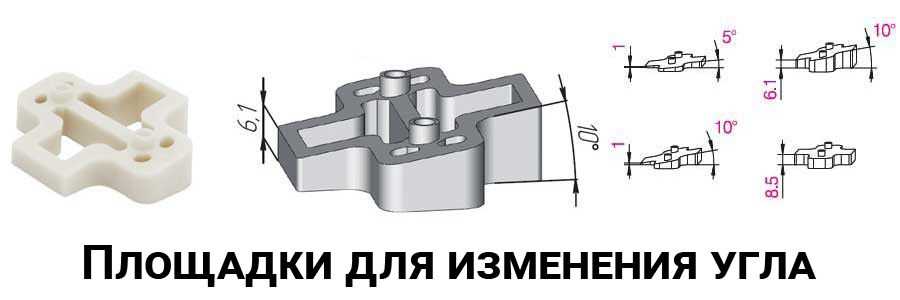

Изменение угла установки

Если четырёхшарнирные петли не дают открываться дверцам на нужный угол, воспользуйтесь дополнительными накладками. Их вы можете приобрести в мебельном супермаркете.

Площадки делают из пластика и металла. Её подложите под установочную планку петли, и угол изменится в нужную сторону. Например, накладка на 10 градусов может, как увеличить, так и уменьшить угол установки фасада.

Наравне с одномерными вкладками существуют универсальные с регулировкой величины угла. Установочные площадки оснащены механизмом, изменяющим угол наклона ответной планки (регулировка проводится с помощью отвертки).

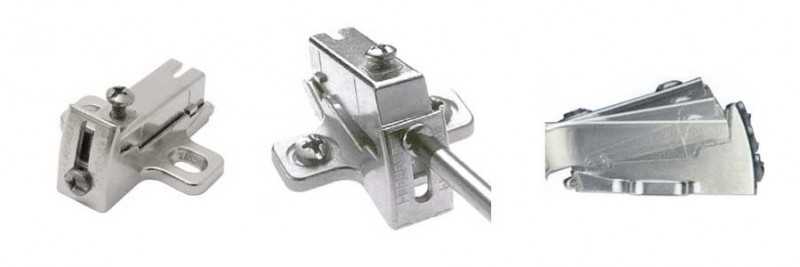

Регулировка угла при помощи болта
