Разновидности защелок для пластиковых дверей на балкон

Основные преимущества накладных замков

Оснащение двери накладным замком обеспечивает высокую безопасность от несанкционированного вторжения, особенной прочностью и надёжностью отличаются усовершенствованные модели замковых механизмов электронного типа.

Внимание! Установка накладных замков (особенно на деревянные двери) отличается простотой и легкостью, их легко смонтировать своими руками, имея минимальные мастеровые навыки.

Накладные замки не влияют на прочность дверных полотен, при их установке в двери не требуется высверливать отверстия. Благодаря щадящему монтажу при установке накладных замков, дверные конструкции не теряют высоких качеств по прочности, безопасности, надежности и долговечности. Двери сохраняют исходные геометрические размеры весь срок эксплуатации, при этом исключается провисание дверного полотна.

Накладной замок, оснащенный дополнительными запорными системами: защелкой или задвижкой, идеально обеспечивает устойчивость дверной конструкции к взлому.

Качественное крепление накладного замка на дверь из металла, хоть и требует дополнительных затрат, но прекрасно вписывается в интерьер помещения, при этом удовлетворяет высоким требованиям по обеспечения безопасности жилища.

Демонтаж и установка личинки

Если все-таки было решено отремонтировать замок своими руками, то чтобы выполнить работу качественно и в короткие сроки, нужно соблюсти некоторые рекомендации:

  1. Если неисправна старая личинка, ее можно заменить на новую. После определения размера личинки лучше всего ее приобрести в специализированном магазине.
  2. Чтобы демонтировать старую личинку, ключ вставляют в дверной замок и, открыв дверь, ее закрепляют в удобном рабочем положении. Последующим действием будет извлечение шурупов, с помощью которых крепится пластина замка. Далее, необходимо определить винт, которым фиксируется положение личинки. В основном его расположение по центру замка, под язычком. Не извлекая ключа, поворачивая его, нужно постараться вытащить личинку из гнезда. Но бывает, что ключ отсутствует, в этом случае личинка может быть изъята при помощи дрели.
  3. Чтобы установить новую личинку, все те же действия проделываются в обратном порядке. Чтобы личинка беспрепятственно вошла в гнездо замка, в нее вставляется ключ и проворачивается. После ее установки на место она фиксируется винтом. Завершая процесс, накладывают пластину и закрепляют шурупами.

Особенности и разновидности

Устройства с фиксатором для межкомнатных дверей по типу монтажа бывают наружными и врезными. Защелки первого типа гораздо проще установить, собрать и разобрать при необходимости. Минусом является то, что они существенно портят внешний вид дверного полотна. Поэтому наибольшим спросом пользуются именно врезные фиксирующие механизмы.

Магнитные

Фиксирующее дверь устройство состоит из двух частей: металлической пластины и магнитного элемента. Магнит и пластина размещаются на боковой части дверного полотна и на косяке. Принцип работы такого фиксатора очень прост: при закрывании магнит притягивает металлический элемент, тем самым удерживая дверь в неподвижном закрытом положении. Для открывания дверей с магнитным фиксирующим элементом используется неподвижная ручка.

Фалевые

Такой врезной механизм имеет подвижный выдвижной язычок со скошенными под углом контурами. На косяке крепится пластина с пазом. При закрывании язычок входит в паз и фиксирует положение двери. Открывание происходит при надавливании на подвижную ручку, которое приводит к выдвижению язычка из паза освобождению дверного полотна от фиксации.

Роликовые

Вместо язычка в таких защелках используется подпружиненный ролик. При закрывании он входит в небольшую выемку и препятствует открыванию двери. Такие защелки могут приводиться в движение с помощью неподвижной ручки с приложением некоторого усилия. Также есть модели, открывание которых происходит при нажатии на ручку-рычаг.

Защелки с запирающим фиксатором

Обычно механизмы данного типа устанавливаются на двери в санузел или ванную. Их особенностью является то, что они оснащены специальным блокирующим элементом. При повороте блок-ключа фиксатор перестает открываться при нажатии на дверную подвижную ручку. Таким образом, помещение защищается от нежелательного проникновения на определенное время.

Конструкция ручки-защелки

В зависимости от типа запорного механизма будет осуществляться и монтаж. Есть 2 вида дверных защелок: Г-образные (нажимные) и шарообразные (поворотные).

  • Устройство нажимной ручки следующее: в торец дверного полотна монтируется защелка, сопряженная с пружиной. Защелка не позволяет двери открываться от сквозняка и фиксирует е закрытой. Вы нажимаете на ручку – защелка уходит в глубь корпуса и дверь открывается. Такие защелки ставят и на межкомнатные, и на входные металлические двери.
  • Шарообразная ручка (второе название – ручка-кноб) имеет круглую форму, скважина врезана в центр. Благодаря этому можно запирать дверь изнутри (как на встроенный замок, так и на ключ). Как только вы повернули ключ в замочной скважине, рычаг, открывающий дверь, приходит в действие. Ручки с таким механизмом реже встречаются на межкомнатных дверях: чаще в санузлах и отелях.

Нажимная защелка разбирается следующим образом:

  1. Дверь можно снять с петель и положить на пол или оставить как есть – зафиксируйте её, как вам удобнее.
  2. Снимите декоративные накладки. В некоторых моделях достаточно просто поддеть ее лезвием, в иных же – нужно сначала открутить резьбу.
  3. При помощи ключа-шестигранника открутите углубленный крепежный саморез. Он расположен сбоку или внутри (в зависимости от марки).
  4. Отверткой открутите и вытащите внутренние крепежные болты самого механизма.
  5. Открутите крепления на торце и потяните на себя пластину, расположенную на торцевой части двери, на себя. Вытащите её.

Схожая схема будет и при демонтаже поворотного механизма:

  1. После того, как вы открутили крепежные части – снимите рукоятки. Если на данном замке присутствует резьба, одну ручку удерживайте в неподвижном состоянии, а вторую поворачивайте в противоположную сторону.
  2. Лезвием подденьте и снимите декоративную защиту.
  3. Вытащите внутренние болты.
  4. Выкрутите и вытащите саморезы (с торцевой части), извлеките пластину механизма.

  1. Разберитесь: есть ли внутри осевой стержень. Для этого зажмите одну ручку, а вторую поверните.
  2. Если стержень присутствует – потяните на себя одну ручку. Вторая снимется сама.
  3. Если осевого стержня нет, возьмите отвертку с плоским стержнем и аккуратно выкрутите крепежные болты. Потяните ручки на себя и они легко выйдут из пазов.

В некоторых защелках есть специальные крохотные отверстия (в основном, в шарообразных и г-образных ручках-защелках). Если повернуть ручку, в этом отверстии будет виден ступор. Нажмите на него и потяните за рукоять – защелка снимется без проблем. Поскольку пальцем нажимать не совсем удобно, воспользуйтесь отверткой с самым маленьким стержнем, шилом или специальным ключом (такие ключи часто идут в комплекте с механизмом).

Как подобрать защелку с фиксатором

Защелка-фиксатор для двери подбирается по следующим параметрам:

  • виду ручки;
  • типу фиксатора;
  • дополнительным критериям.

Виды ручек с фиксатором

В настоящее время дверные ручки с фиксаторами разделяются на следующие виды:

ручки-кнобы. Это специальные устройства, оснащенные ручками круглой формы. Защелка приводится в действие поворотом ручки;

Ручка с поворотной системой открывания

нажимные ручки. Устройства отличаются от кнобов формой рукоятки. Нажимная ручка оснащается рукоятью продолговатой формы, при нажатии на которую приводится в движение защелка.

Защелка с нажимной системой открывания

Принципиальной разницы между устройствами нет. Поэтому выбирать надо тот вариант, который больше нравится или подходит к дизайну помещения.

Разновидности фиксаторов

Фиксация защелки может производиться:

поворотным рычагом (рисунок выше), который может устанавливаться на ручке устройства или отдельно;

Ручка, дополненная фиксатором, установленным дополнительно

ключом. Ручки, фиксация которых происходит ключом, устанавливаются, например, на дверь, ведущую в кабинет.

Защелка, фиксация которой производится ключом

Защелки, фиксируемые ключами, устанавливаются на помещения, требующие определенной секретности, так как степень защиты такого устройства значительно выше.

Дополнительные критерии подбора

Среди дополнительных параметров, на которые рекомендуется обратить внимание при выборе, можно выделить:

  • материал изготовления устройства. Металлические ручки (бронза, латунь и так далее) отличаются более длинным периодом эксплуатации, чем пластиковые. Однако ручки, изготовленные из металлов, целесообразнее устанавливать на деревянные двери. Для пластиковых дверей лучше использовать ручки, изготовленные из этого же материала;
  • дизайн ручки. Межкомнатная дверь является отдельным предметом интерьера. Однако целесообразнее устанавливать устройства, которые полностью соответствуют общему дизайну помещения;
  • производитель ручки. От фирмы, изготовившей запорное устройство, зависят такие параметры, как качество и долговечность эксплуатации. По мнению специалистов лучше приобретать дверную фурнитуру, произведенную компаниями Palladium (Италия), Apecs (Китай), Morelli (Италия).

Назначение защелки

Сегодня представлен огромный ассортимент выбора защелок не только по внешнему виду, но также по размерам и конструкции. Несмотря на все это, они имеют одну задачу – удерживать полотно в закрытом положении.

На некоторых моделях дверей имеется защелка с фиксатором, которая позволяет на некоторое время запереть дверь изнутри и вход снаружи будет невозможен. Ручка защелка для межкомнатных дверей с надежным фиксатором особенно важна на тех полотнах, которые разделяют помещения на отапливаемые и не отапливаемые. Это поможет максимально предотвратить проникновение холодного потока воздуха.

Также если в комнате имеется кондиционер, то для эффективности его работы должна быть предусмотрена закрытая дверь. Если она будет установлена без защелки, то в случае сильного сквозняка полотно может распахнуться и ударить сильно, например, маленького ребенка. А вот наличие на полотне фиксирующего элемента поможет избежать травмирования малыша.

Хорошая качественная защелка обладает следующими характеристиками:

  • Фиксирует дверное полотно и препятствует его открыванию от прикосновения или легкого сквозняка;
  • Бесшумная в использовании;
  • Длительный срок эксплуатации при выборе качественного механизма, рассчитанного на большое количество рабочих циклов.

Устройство дверной ручки-защелки

Итак, вы задумались над тем, как установить и разобрать дверную ручку защелку. Знание устройства и схемы поможет без проблем снять старую ручку и заменить ее на новую. Мы рассмотрим наиболее популярные модели типа кноб – с нажимной и поворотной ручкой. По конструкции они похожи, отличаются только формой ручки и способом открывания защелки. Нажимная удобна тем, что легко приводится в действие – достаточно опустить ручку вниз, и защелка откроется. Однако некоторые пользователи считают такую модель довольно неудобной: случается, что об нее ударяются либо цепляются одеждой. Поворотная ручка в этом плане более эргономична, да и смотрится куда эстетичнее. Но и у нее есть свой недостаток – не всегда с первого раза удается прокрутить защелку, чтобы открыть дверь. Например, скользкими руками это сделать непросто, а детям и вовсе не удается справиться с такой ручкой. При покупке учитывайте эти нюансы и делайте правильный выбор. Изделие представляет собой две соединенные между собой ручки (3) и механизм защелки (1), который вставляется в дверное полотно. В дверной откос устанавливается ответная планка (6). Винты для крепления (8) скрываются декоративным фланцем (5), в котором есть техническое отверстие (4) для отжима ручки и ее снятия. Для этого используют специальный ключ (7). А несколько ключей (9) идут в комплекте поставки для моделей с замочной скважиной.

Если вы решили установить дверную ручку своими руками, помните о главном: механизм будет работать исправно, только если при монтаже вы учтете все нюансы. Чтобы легче было справиться с этой задачей, предлагаем пошаговую инструкцию.

Разновидности

Замки на двери из ПВХ выбирают по таким критериям:

  • вид фиксирующего механизма;
  • материал изготовления;
  • производитель.

Защелка для балконной пластиковой двери бывает трех типов:

  1. роликовая;
  2. магнитная;
  3. фалевая.

Механический механизм

Фалевые защелки состоят из двух частей:

  • цилиндра со скошенным одним краем;
  • ответной планки.

При закрывании створки деталь входит в паз, а специальная пружина фиксирует ее. Благодаря форме цилиндра он легко закрывает полотно, но не открывает обратно. Чтобы убрать запирающий механизм внутрь двери, используют специальную рукоять с поворотным механизмом. В данном случае необходимо установить ручку из пластика с каждой стороны.

Роликовый фиксатор для двери тоже является разновидностью механического запора. В его основе лежит шар или металлический цилиндр, которые подпираются пружинами. Данные детали находятся в металлическом коробе, который устанавливают на двери. Ответную планку с небольшим пазом монтируют на профиле рамы. При закрывании створки ролик попадает в углубление, подпружинивается и не позволяет двери открыться.

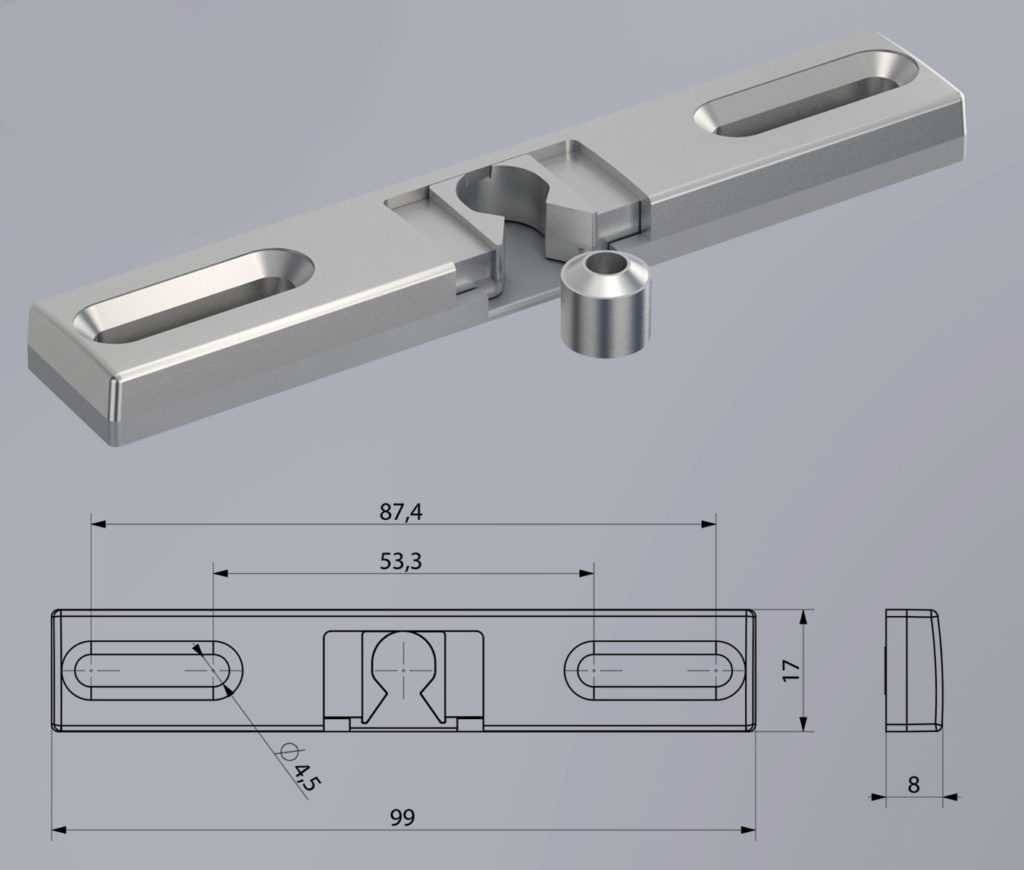

Кроме роликовых и язычковых устройств есть защелка, фиксирующий механизм которой представлен в форме грибка. В таком изделии нет пружин. Замок состоит из двух деталей:

  1. выступающего элемента в форме цилиндра или ромба;
  2. захвата.

Первую устанавливают на дверь, а вторую — на раму. Захват имеет металлическую скобу, которая плотно фиксирует выступающий элемент. Особенности механизма позволяют удержать дверь в закрытом состоянии, но можно при небольших усилиях открыть створку снаружи. Для данного типа фиксирующего механизма и для роликового дополнительно монтируют ручку с внешней стороны двери. Она стационарная и часто имеет форму лепестка.

Во время эксплуатации такие замки на балконной двери часто выходят из строя. Это связано с тем, что конструкция имеет большой вес, и со временем створка проседает. Из-за перекоса выступающий элемент не попадает в паз, дверь не фиксируется.

Магнитный

Более надежным и долговечным устройством является магнитная защелка. Двери с таким механизмом легко открываются и функционируют даже при небольших перекосах конструкции. Состоит защелка из двух элементов:

  • магнита в металлическом или пластиковом корпусе;
  • металлической пластины Г-образной формы, с помощью которой полотно притягивается к раме.

Магнитный фиксатор считается более удобным вариантом, поскольку обладает такими преимуществами:

  1. высоким уровнем надежности;
  2. бесшумностью во время работы;
  3. долговечностью;
  4. легкостью установки;
  5. никогда не заклинит.

Недостатком является постепенное размагничивание рабочего элемента. Однако на это потребуется много времени. Магнит может быть простой или неодимовый. Последний имеет большую силу притяжения.

Устройство и назначение дверной защёлки

Современные защёлки отличаются по внешнему виду, размерам и конструкции. Несмотря на это, все они имеют одно назначение — удерживание створки двери в закрытом, но незапертом положении. Некоторые модели защёлок имеют фиксатор, который позволяет блокировать двери изнутри, после чего доступ в помещение снаружи будет невозможен. Такие устройства обычно устанавливают на входе в ванную или туалет, но они могут монтироваться и на любые другие двери.

Дверная защёлка удерживает полотно в закрытом положении

Защёлка позволяет надёжно зафиксировать дверное полотно в закрытом положении. Это актуально, например, когда дверь разделяет отапливаемое и неотапливаемое помещение и надо сохранять тепло в доме. Через плотно закрытые двери в помещение не будут проникать посторонние шумы. Если в комнате есть кондиционер, то для его эффективной работы в летнее время также необходимо, чтобы дверь была закрыта.

При возникновении сквозняка дверное полотно может резко открыться и травмировать ребёнка или даже взрослого человека. Наличие на нём защёлки позволяет надёжно зафиксировать двери, поэтому такая возможность будет полностью исключена.

Качественная дверная защёлка должна иметь следующие характеристики:

  • надёжная фиксация полотна в закрытом положении. Оно не должно открываться от сквозняка или лёгкого прикосновения к двери;
  • бесшумность. При работе запорного устройства не должно быть громких щелчков;
  • бесперебойная работа. Механизм должен работать надёжно и не ломаться, поэтому выбирать надо устройства, рассчитанные на максимальное количество рабочих циклов.

Особенности выбора

Существуют разные виды дверных защёлок. В зависимости от модели и типа они могут состоять из следующих компонентов:

  • корпус;
  • ручка;
  • фиксатор;
  • ригель — магнитный, шариковый или в виде косоугольного язычка;
  • возвратное устройство. Это может быть обычная пружина или более сложный механизм, работающий от электрической сети.

Современные дверные защёлки классифицируют по нескольким признакам:

  1. Тип механизма:
    • магнитные, фалевые или роликовые. Такие задвижки обычно устанавливают на межкомнатных дверях;
    • задвижные — устанавливают на входе в дом, квартиру, офис;
    • электромеханические или электромагнитные — монтируют на калитках, входах в подъезд дома или на дверях охраняемых объектов.
  2. Способ установки:
    • врезные. Устанавливаются внутрь дверного полотна, поэтому остаются практически незаметными. Недостаток такого решения в более сложном монтаже;

    • накладные. Хотя монтировать такие защёлки проще и быстрее, они не очень привлекательно выглядят, поэтому их используют редко.

  3. Наличие дополнительных функций:
    • фиксатор. Такие устройства устанавливают обычно на входных дверях в ванную комнату, туалет или другие помещения, где надо не только фиксировать полотно, но и блокировать доступ посторонних лиц;

    • замок. Наличие замка позволяет обеспечить защиту помещения от проникновения в него посторонних лиц. Такие модели обычно используются на дверях в офисах или других помещениях с небольшой степенью секретности.

Среди преимуществ дверных защёлок надо отметить:

  • простоту конструкции;
  • удобство использования;
  • большой срок службы;
  • надёжную фиксацию дверного полотна в закрытом положении, что позволяет обеспечивать тепло- и звукоизоляцию помещения.

Серьёзных недостатков у таких устройств практически нет. Основные его минусы:

  • некоторые модели при попадании язычка в ответную часть издают громкий щелчок, что может создавать определённое неудобство;
  • при длительном использовании такой фурнитуры на ответной планке остаются царапины и бороздки, что портит её внешний вид.

Принцип и особенности работы замка входной двери

Замочный механизм работает так: рычажок затвора приподнимается поворотом ключа и подталкивает затвор кверху. Пружина несет функцию возврата рычажка на прежнее место. При помощи второй пружины защелка удерживается без движения. Если из строя вышла именно она, то она подлежит замене. Может быть согнутым и затвор, для устранения этой проблемы его выпрямляют в тисках.

Прежде чем проводить очистительные работы элементов замка, требуется запомнить полностью устройство механизма, только после этого можно демонтировать детали. Для промывки всех элементов рекомендуется применять керосин, а для очистки – ненужную зубную щетку, после чего протереть насухо ветошью. Как будут промыты и очищены все детали, систему смазывают машинным маслом. Заключительным действием будет сборка и установка замка в дверную скважину.

Когда в дверь более сложной конструкции, его разборка займет некоторое время. Первым делом при разборке такого устройства нужно демонтировать ручку, если она прикреплена видимыми болтами, то они выкручиваются при помощи отвертки или подобным инструментом.

Произведя демонтаж дверной ручки, нужно взять тонкий заостренный предмет в виде шила или спицы и, нащупав защелкивающий механизм и надавив на него, нужно попробовать открыть дверь.

Когда проблема не в защелке, а в ригеле, без помощи мастера будет трудно, но можно рискнуть. Для этого необходимо проделать следующие действия:

  • демонтируются наличники;
  • используя стамеску и молоток, удаляют часть дверной коробки, где врезана металлическая накладка;
  • в том случае, когда дверь открывается «на себя», можно без труда открыть ее, ну а если нет, то косяк придет в непригодность, зато дверь останется целой.

Монтаж кнобов

Купив кнобсет, покупатель получает полностью готовый к установке комплект. К нему прилагается подробная инструкция с шаблоном для разметки сверления отверстия под дверную ручку в виде шара. Установка нобов может выполняться двумя способами: при помощи двух фрез (52 мм и 24 мм) или стамесок. Первый способ предлагается самим производителем, так как он займет не больше получаса времени. Для этого в магазине необходимо приобрести соответствующие фрезы. Второй способ более трудоемкий, но бесплатный и более щадящий для дверного полотна.

Порядок работ такой:

  • На нужной высоте отмечаем место расположения кноба (95–110 см).
  • От торца дверного полотна при помощи угольника отмечаем центр оси квадрата под ручку (обычно 6 см от края полотна).
  • По этой же линии отмечаем точка по центру с торца полотна.
  • При работе фрезами останется просверлить отверстия по отмеченным точкам.
  • При работе стамеской с лицевой стороны сверлом 14 мм сверлится 3 отверстия: одно центральное – под квадрат, и два по горизонтальной линии по бокам от него – для стяжек кноба. Для этого необходимо замерить расстояние между стяжками на ручке, поделить его пополам и от центральной точки под квадрат вправо и влево отмерить полученное расстояние.
  • В подготовленное с торца отверстие вставляем корпус защелки и обводим лицевую планку. Корпус вынимаем и стамеской выполняем выборку для утапливания планки. Вставляем защелку и прикручиваем саморезами.
  • Ручку со стяжками вставляем в защелку, предварительно выкрутив крепежные винты. Вторую ручку-защелку с функцией фиксации разбираем.
  • Для этого необходимо нажать на фиксатор в отверстии основания ручки. Так получится отсоединить кноб и декоративную накладку и получить доступ к крепежным отверстиям в корпусе. Корпус надеваем на выступающий квадрат и закручиваем винтами. Надеваем декоративную планку и кноб, который должен зафиксироваться с характерным щелчком.
  • После этого остается разметить и установить ответную планку на коробке двери.

Видео установки:

Как и у всех других типов запирающих устройств, качество и долговечность ручки кноба со встроенным фиксатором зависит от ее стоимости.
