Подробное описание сборки качелей из труб своими руками из различных материалов

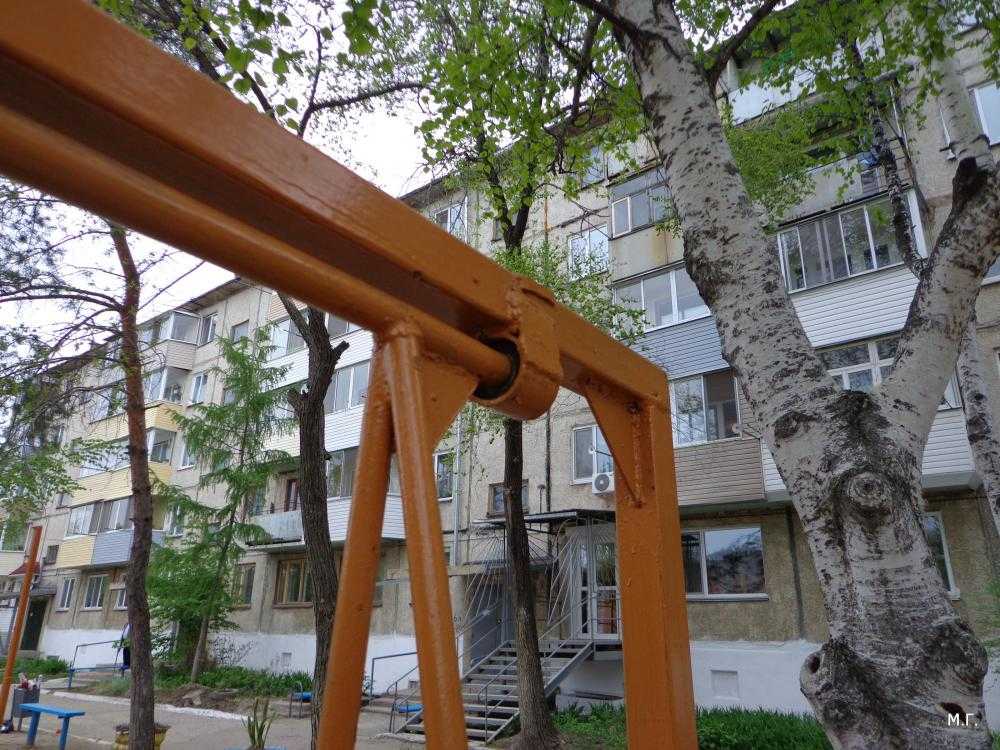

Шарикоподшипники для обустройства качели

С помощью шарикоподшипников можно создать сооружение, которое будет служить не один десяток лет. Применение этих элементов в конструкции исключает трение, что определяет долговечность таких сооружений, избавляя также от появления скрипа.

Известно, что качели в виде буквы А – это наиболее оптимальная конструкция, однако она занимает много места. Мы же рассмотрим установку П-образных устройств, устойчивость которым придает собранная опора.

Для работы понадобятся:

  • труба диаметром около 70 мм, необходимая для установки основных элементов конструкции;
  • уголок 20 мм для вспомогательных стоек;
  • уголок 40 мм для раскосов;
  • уголок 63 мм для фиксации перекладины.

После этого можно переходить непосредственно к установке запланированной конструкции, что предполагает следующий набор действий:

  1. Копаем в соответствии с разметкой 6 ямок глубиной не менее 70 мм.
  2. Выставляем столбы-опоры строго вертикально с использованием строительного уровня. Все части конструкции, которые будут закапываться в землю, желательно обмазать битумной мастикой.
  3. Привариваем горизонтальную опору из уголка 63 мм.
  4. В ямки по периметру устанавливаем элементы Г-образного сечения и привариваем их к горизонтальной направляющей.
  5. Заливаем в ямки бетон.
  6. Переходим к сборке узла на основе подшипников.

Для монтажа частей опоры используется металлическая лента толщиной 3 мм, которую требуется загнуть. Затем в подшипники вставляется труба и немного обваривается с учетом того, чтобы не задеть сами элементы опоры, так как это может привести к выходу их из строя. Закрепление подшипников на ленте осуществляется посредством отрезков уголков, которые привариваются к узкой полосе.

Опорные столбы и качающиеся части сооружения должны отстоять друг от друга на расстоянии не менее 50 см. Такая необходимость вызвана требованиями безопасности, чтобы рука ребенка не попала между этими элементами.

На заключительном этапе сборки остается только приварить остальные части конструкции, включая раскосы, которые должны быть достаточно короткими, чтобы уменьшить габариты собираемого устройства. Устойчивость конструкции в данном случае сохраняется за счет наличия достаточного числа точек опоры и использования трубы 70 мм.

Расчет профильной трубы для определения массы качелей

При расчете размеров качелей из металла следует сделать расчет её массы. Это поможет в дальнейшем определиться нужен ли фундамент и какие нагрузки выдержат качели.

  • При использовании квадратной профильной трубы размерами 20х20 с толщиной 1 мм вес одного метра трубки составит ~600 гр (все зависит от марки стали).
  • Труба 30х30 с толщиной 1 мм имеет вес, соответственно, 900 гр.
  • Профильная труба 40х40 с толщиной стенки 2 мм на 1 метр длины будет весить ~ 2300 гр.

Используя предоставленные данные несложно посчитать примерную массу как труб, так и рамы будущих садовых качелей из профильной трубы. Сделать это мы можем следующим образом.

К примеру, в конструкции применяется 8,5 метров трубы размером 30х30х1мм и 3 метра трубы размером 50х50х2мм. рассчитаем конструкционную массу:

  1. 8,5*900=7650 гр (общий вес трубы 30х30х1мм);
  2. Так как труба 40х40х2мм весит 2300 гр, то труба 50х50х2 имеет вес, соответственно, 2300+2300*0,25=2875 гр.
  3. 3*2875=8625 гр (общий вес трубы 50х50х2мм).

Металлическая качеля с зеленой крышей

Качели из профильных или круглых труб: материалы и способы сборки

Процесс раскачивания неразрывно связан с расслаблением, он знаком каждому человеку с первых дней жизни и дарит широту ощущений от приятного убаюкивания до захватывающего дух полета. Всем известный источник таких ощущений – качели: помогают провести время с удовольствием, отдохнуть, успокоиться. Сейчас ни одна детская площадка или парк отдыха не обходится без этого аттракциона. Появилось большое многообразие качелей для приусадебных участков и террас, каждый дачник предпочел бы ими обзавестись. Для этого можно купить готовую конструкцию, а можно сделать собственноручно на свой вкус.

Из нескольких труб разного размера можно соорудить детские качели в собственном дворе

Конструкции для изготовления качели из металла

В таких изделиях каркас может быть:

  • сварным;
  • сборно-разборным.

Для изготовления первого варианта необходимы навыки работы со сварочным аппаратом и специальное оборудование. Зато опоры будут очень прочными и жесткими, что позволит эксплуатировать садовые качели долгие годы без риска для здоровья.

А вот собрать каркас с помощью гаек и болтов доступно каждому. Но нужно учесть, что со временем резьбовые соединения под нагрузкой разбалтываются, появится люфт, и качели могут разрушиться и травмировать человека. Следует укреплять их контргайками и гроверами, периодически подтягивать ключом.

Классификация качелей садовых своими руками из металла

Для строительства металлических конструкций используются различные материалы. Поэтому встречается так много дизайнерских решений. Об этом свидетельствуют многочисленные фото садовых качелей своими руками из металла, которые можно отыскать в интернете.

Свежие статьи о саде и огороде

Засолка капусты в феврале 2021 по лунному календарю Как обработать семена перца перед посадкой на рассаду перекисью водорода?

Обработка семян перца перед посадкой на рассаду марганцовкой

Для изготовления конструкций используются следующие варианты материалов:

  • уголки из металла;
  • профили квадратной формы;
  • двутавры (стальные балки);
  • трубы (профиль круглой формы);
  • тавры (алюминиевые профили).

Размеры качели из профильной трубы своими руками

Габариты качели определяют исходя из ее разновидности. Учитывают возрастную категорию, на какое количество людей рассчитана конструкция, способ катания. От последнего параметра зависит высота стоек. Раскачиваться можно сидя и стоя. Если это качели-лодочки, где раскачивание происходит двумя стоящими друг против друга людьми, высоту опор делают 2,5 м. В других вариантах оптимальна высота 2 м. Семейные качели со скамейкой делают низкие – примерно высотой от 1,6 м.

Ширину сиденья определяют из того, что на одного человека отводят 50 см. Между стойками из профильной трубы и сиденьем оставляют зазор. От него зависит общая ширина перекладины. Если сиденье фиксируют веревкой, оставляют зазор 35 см. Для цепи или тяг из профильной трубы этот параметр уменьшают до 25 см.

Конструкция и основные элементы качелей

Схема конструкции качелей для дачи

Качели являются неотъемлемым атрибутом дач и загородных домов, создающим атмосферу уюта и романтики. Для хорошего времяпровождения необязательно покупать готовую модель, так как многие из них имеют несложную конструкцию, и их легко изготовить самостоятельно. Но предварительно изучите их устройство.

Все качели отличаются только внешне и состоят всего из нескольких элементов:

  • Опорные стойки. Они обеспечивают устойчивость качелей во время эксплуатации. Их закапывают в землю или устанавливают на жесткое основание — бетонированную поверхность, плитку и т.д. В последнем случае конструкцию можно легко переместить на другое место.
  • Сиденье. Это посадочное место для пользователя. Изготавливается в широком диапазоне размеров до 2 м длиной. Самые простые представляют собой простую деревянную доску длиной 40-60 см. Сиденья садовых качелей часто делают в виде дивана со спинкой, подлокотниками и подушками.
  • Подвесы. Элементы крепления посадочного места к силовому элементу каркаса. Для этих целей используют простые веревки, цепи или металлические прутья. Подвесы из цепи выглядят предпочтительней.
  • Навес. Защищает пользователей и подушки на посадочном месте от солнца и дождя. Наиболее популярная форма — односкатная с наклоном назад 10°. Если качели не убираются на зиму, его делают двускатным. Состоит навес из каркаса с натянутым полотном или жестким покровом.
  • Подушки. Используются, если место сиденья очень жесткое или сделано из сетки. Их изготавливают со съемными чехлами для удобства стирки и замены.

Наиболее распространены схемы качелей в виде буквы «А» с углом в верхней части 30-40°: это простая устойчивая конструкция относительно небольших размеров. П-образные модели дополняются нижней перекладиной и распорками, соединяющими боковые стойки с нижней, но каркас громоздкий, к тому же имеет у основания дополнительные упоры, предупреждающие опрокидывание. Конструкция в виде буквы «Ж» удобна при наличии крыши.

Схема конструкции посадочного места для качелей

От размеров и грузоподъемности посадочного места зависят конструкция стоек, размеры качелей и способ соединения элементов. Поэтому начинать проектирование надо с него.

Необходимо учитывать такие моменты:

  1. Сиденье на 2 человек должно выдержать 150-200 кг, на 3-4 — более 250 кг.
  2. Минимальная длина посадочного места на одного человека — 40-60 см.
  3. Минимальный промежуток между сиденьем и боковыми стойками качелей: 30 см для цепных подвесов, 40 см — для канатов.
  4. Удобнее раскачиваться при наличии спинки и подлокотника.
  5. Сиденье для качелей крепится с уклоном назад, чтобы снизить мышечное напряжение при раскачивании.
  6. Каркас укрепляется ребрами жесткости.
  7. Расстояние от земли до сиденья выбирается таким, чтобы можно было без проблем сесть.

При изготовлении детских качелей своими руками помните, что наличие ремней безопасности обязательно. Количество посадочных мест не должно превышать три. Многоместные конструкции удобны при наличии нескольких детей, чтобы не было очереди. Цепи подвеса выбирайте с мелкими звеньями, чтобы избежать защемления

Для детских качелей важно, чтобы ножки ребенка касались земли, иначе он не сможет сесть без посторонней помощи, а также раскачиваться и тормозить. К примеру, при росте до 80 см высота подвеса — 54 см, при росте до 139 см — 86 см.

Сиденье крепится к перекладине разными способами:

  • С использованием пружины. К ригелю крепятся металлические скобы. Такой же элемент имеется на цепи. Между ними устанавливают тугую пружину, которая обеспечивает плавность раскачивания.
  • Кольцами или скобами. В свою очередь требуется их крепление к перекладине. Подвес фиксируется к кольцам крюком или карабинами.

Что понадобится для изготовления качелей из профтруб

В первую очередь для каркаса качели понадобится профильная труба. Сечение выбирают с учетом предусмотренной нагрузки. Если каркас сварить из трубы сечением 40х40 мм и толщиной стенки 1 мм, то он выдержит до 200 кг. Качели для взрослых или с тяжелой скамейкой изготавливают своими руками из трубы сечением 70х70 мм и толщиной стенки 2 мм.

Тяги, перемычки, каркас навеса создают из трубы меньшего сечения: 15х15, 20х20 мм. Профиль для этих элементов необязательно брать квадратный. Подойдет прямоугольная труба.

Сиденье традиционно делают своими руками из дерева. Подойдет брус с размером стенок 50х50 или 50х40 мм, доска толщиной 20-25 мм. Иногда сиденья делают из пластиковых подоконников, автомобильных покрышек.

В зависимости от предполагаемой нагрузки, подготавливают подходящий подвижный узел: шарнир, пружина, карабины и другие приспособления.

Из инструментов нужна болгарка, сварочный аппарат, электродрель, рулетка и уровень. Может понадобиться молоток, пассатижи, пила по дереву, рубанок.

Материалы для изготовления качелей


Качели из труб ПВХ Основное требование, которое предъявляется качелям – это выдержка больших нагрузок, поэтому их следует изготавливать из прочных материалов. Детские качели должны выдерживать вес до 200 кг, а поэтому их следует изготавливать лишь из толстостенных труб с внутренним сечением 40х40 мм, толщина такой трубы должна быть не менее 1 мм.

Для взрослых качелей применяются трубы от 7 мм и толщиной стенки от 2 мм. Для изготовления сиденья потребуются листы фанеры или плотная доска. Для этой цели можно также использовать: • сиденья от стульев; • столешницу; • двери; • пластик (или пластиковые трубы).


Качели из металлических труб своими руками фото

Если качели будут находиться за беседкой или другого укрытия, то необходимо будет предусмотреть их защиту от воздействий внешней среды. Для этого нужно будет соорудить небольшой навес.

Инструменты и материалы

Для изготовления качели потребуется: • 2 металлические трубы одного диаметра по 6 метров; • 8 уголков из металла; • 2 дуги длиной 25 см, и диаметром 15 мм (можно использовать арматуру); • 2 полотна из дерева;


• веревка для альпинизма или цепь, способная выдержать около 300 кг; • сварочный аппарат; • плоскогубцы или тиски; • молоток; • карандаш; • болгарка по металлу, или ножовка; • уровень строительный; • рулетка; • краска для металла.


После того, как весь инструмент и материалы собраны, приступают к монтажу опор.

Рекомендуем: Ножны из ПВХ труб своими руками: фото, видео

Садовые качели из дерева своими руками: фото и чертежи, размеры и модификации

Если вы приняли решение заняться созданием качелей на дачном участке самостоятельно, в первую очередь стоит определиться с типом конструкции, которую желаете установить, и определить подходящее место для ее размещения. Чтобы облегчить и ускорить этап проектирования и подготовки, используйте фото качелей для дачи своими руками из дерева, чертежей которых немало в сети интернет.

Чертеж деревянных качелей оптимального размера для одного человека

Разновидности качелей садовых своими руками из дерева

Классификация садовых качелей достаточно обширна. В этом случае представлены основные виды конструкций:

семейные – имеют высокую вместительность. В основе конструкции лежит длинная скамейка, которая исполняет роль большого сидения, которое способно одновременно вместить до 5 человек. В большинстве случаев качели этого вида оснащаются собственным навесом, защищающим от солнечных лучей и непогоды;

На качелях семейного типа могут с комфортом разместиться 3-5 человек

детские – конструкции могут иметь значительное количество модификаций. Чаще всего основными составляющими такого изделия являются опоры, небольшое сидение и крепежные детали

Важно при этом обеспечить полноценный уровень безопасности для ребенка. Для этих целей в конструкции должны быть предусмотрены защитные элементы, которые предотвратят падение малыша. К таким элементам относится удобная спинка, поручни по бокам, перегородка, расположенная спереди, ремни безопасности, фиксирующие ребенка внутри сидения;

К таким элементам относится удобная спинка, поручни по бокам, перегородка, расположенная спереди, ремни безопасности, фиксирующие ребенка внутри сидения;

Оригинальные детские качели из дерева в виде лошадки

переносные – изделия с компактными размерами и облегченным весом. Эти характеристики позволяют не только перемещать качели по участку, но и складывать их в машину для перевозки в другое место на время отдыха. Как правило, закрепление таких изделий осуществляется на ветку дерева или же на предварительно изготовленную опору.

Переносные качели можно переставлять в любое место участка, в зависимости от погодных условий

Выбор места для размещения детских качелей своими руками из дерева

Любой тип строительства, который осуществляется на территории загородного земельного участка, начинается с этапа проектирования и выбора соответствующего места.

Простые детские качели, изготовленные с использованием деревянной доски и каната

По мере возможности следует подбирать на приусадебной территории участок с ровной поверхностью. Желательно, чтобы эта зона была укрыта от солнца и атмосферных осадков. Идеальное место для создания качелей – участок под деревом, куда падает густая тень. Допускается выполнение монтажа на крыльце, защищенном навесом.

Все эти условия напрямую влияют на уровень комфорта эксплуатации, так как садиться на сидение качелей, раскаленное под солнцем, неприятно и неудобно. А беспрепятственное воздействие дождя может повредить конструкцию.

Размещая в саду детские качели, необходимо обеспечить достаточно места для раскачивания

Стоит также брать во внимание тот факт, что по мере передвижения солнца по небосводу, тень, отбрасываемая деревом или другими объектами, будет перемещаться. Для монтажа следует подбирать такое место, где тень будет стоять в полуденное время. В этот отрезок дня солнце оказывает самое сильное и агрессивное влияние

В этот отрезок дня солнце оказывает самое сильное и агрессивное влияние.

Чертежи и фото садовых качелей своими руками из дерева для дачи

Если говорить об универсальных конструкциях, то качели подвесного типа, устанавливаемые на опоры А-образной формы, станут настоящим объектом отдыха для всей семьи. Причем устанавливать их можно как на больших дачных участках, так и в маленьких садах у дома. А сам процесс не затратный в отношении ресурсов времени и усилий.

Конструкция кресла-качелей с мягким чехлом-подушкой

Список обязательного для работы инструментария должен включать:

  • рулетку и карандаш (рулетку можно заменить мерной лентой);
  • лобзик механического типа или электрический;
  • дисковую пилу;
  • ножовку;
  • угольник для измерений углов (комбинированного типа);
  • стропильные штифты;

Качели-кровать, изготовленные своими руками

  • проверочный угольник;
  • пильные козлы;
  • рейсмус и рубанок;
  • молоток, отвертку, струбцины, гаечные ключи;
  • стамеску (25 мм);
  • электрическую дрель с набором сверл (10, 8 и 4,5 мм);
  • брусок для шлифовки.

Простые деревянные качели для детских игр на свежем воздухе

Качели в тихом уголке сада позволят наслаждаться ароматами зелени

Качели из труб ПВХ для детей и взрослых – о материале и разновидности качелей

Сегодня на нашем рынке появилось много новых легких и одновременно прочных материалов, предназначенных для самых различных построек. Одним из таких материалов является поливинилхлорид или ПВХ.

Такой материал очень хорошо подходит для качелей, ведь обеспечивает не только сохранность, но и выглядит очень эстетично.

В данной статье вы узнаете про:

  • отличие качелей из полипропиленовых труб и почему некоторые строители выбирают именно его;
  • физические характеристики ПВХ как материала;
  • несколько вариантов качелей из труб ПВХ (подвесные на дерево и стационарные);
  • правила по безопасности при пользовании пластиковыми качелями;
  • характеристики некоторых популярных покупных моделей, в составе которых есть поливинилхлорид.

Проектирование

Прежде чем приступить к проектированию, следует определиться с видом каркаса, который может быть разборным/сборным (при помощи соединения болтами и гайками) или с использованием сварки. Если говорить о первом типе, то принцип сборки заключается в том, чтобы изготовить детали соответствующей длины и рассчитать правильный диаметр трубы для соединения болтами и гайками.

Сварная конструкция более долговечна и устойчива, для ее изготовления требуется сварочное оборудование. Если вы хотите изготовить не оригинальное, а вполне стандартное изделие, то чертежи не потребуются, в интернете можно взять за основу уже готовую схему.

Чтобы нарисовать эскиз качелей, необходимо будет учесть следующие размеры:

  • квадратное сиденье составляет 55 см;
  • высоту сидения необходимо сделать около 60 см;
  • для мобильной конструкции необходимо соблюдать расстояние между опорными стойками до края сидения от 16 до 42 см, все зависит от вида крепления (веревочная, цепная).

Конструкции для изготовления качели из металла

В таких изделиях каркас может быть:

  • сварным;
  • сборно-разборным.

Для изготовления первого варианта необходимы навыки работы со сварочным аппаратом и специальное оборудование. Зато опоры будут очень прочными и жесткими, что позволит эксплуатировать садовые качели долгие годы без риска для здоровья.

А вот собрать каркас с помощью гаек и болтов доступно каждому. Но нужно учесть, что со временем резьбовые соединения под нагрузкой разбалтываются, появится люфт, и качели могут разрушиться и травмировать человека. Следует укреплять их контргайками и гроверами, периодически подтягивать ключом.

Базовые требования

Прежде чем приступить к работе, необходимо ознакомиться с рядом требований, соблюдение которых позволит создать качественный продукт. Поскольку качели садовые считаются довольно травмоопасными, необходимо как следует позаботиться о том, чтобы никакие курьезные ситуации не омрачили отдых. Все элементы должны быть надежными. А во время эксплуатации нельзя, чтобы рядом находились предметы, способные стать преградой для максимального хода качелей.

Как правило, качаться любят дети. Но порой и взрослые не прочь отдохнуть после тяжелых трудовых будней. Решая вопрос, как сделать качели, обязательно следует предусмотреть высокую грузоподъемность и максимальную динамическую нагрузку. Наличие прочного каркаса для качелей является важным условием безопасности.

В зависимости от того, где будут установлены качели, выбирается, из чего их делать. Чаще всего они используются на даче в саду, на открытом воздухе. Стройматериалы, соответственно, должны обладать устойчивыми к атмосферным явлениям характеристиками. Тогда они прослужат долго. Не следует забывать и о внешнем виде. Для того чтобы придать сделанным своими руками садовым качелям аккуратный вид, нужно выбирать материалы, за которыми легко ухаживать.

Проанализировав все требования и определившись с параметрами, можно выбирать тип изделия. По способу установки выделяют:

  1. Мобильные. Если точного места для их монтажа не существует, то лучше остановить свой выбор на переносной модели на дачу. Тогда качели можно будет переставлять в любое удобное место.
  2. Стационарные. При создании качелей своими руками место установки определяется один раз, оно остается неизменным на протяжении всего срока эксплуатации.

По принципу устройства различают:

  1. Подвесные. Сиденье крепится к раме посредством подвесов.
  2. Каркасные. Характеризуются цельным каркасом, сваренным из труб либо сделанным из деревянных балок.

Что же касается стройматериалов, то наиболее популярными являются садовые качели своими руками из металла, дерева либо их комбинирования. Все вышеперечисленные конструкции соответствуют требованиям в той или иной степени. Однако если на первое место ставить безопасность, то лучшим вариантом станут стационарные каркасные качели из металла. Они по отношению к другим вариантам обладают большей устойчивостью и грузоподъемностью.


Мобильные


Стационарные


Подвесные


Каркасные

Виды качелей из пластиковых труб

Качели из полипропиленовых труб, сделанные своими руками, условно можно разделить на две основные группы по габаритам и способу крепления: стационарные и подвесные. Подвесные занимают меньше пространства, обустроить их можно в любом удобном месте.

Стационарные качели

В основном, полипропиленовые трубы используют как комплектующие для сооружения садовых качелей. Из них делают сиденья, горизонтальные балки и другие элементы конструкции.

Можно поставить полностью пластиковые стационарные качели своими руками из круглых труб, но учитывая легкость материала, они подойдут только для детей не старше 5 лет.

Подвесные качели

Подвесные садовые качели из полипропиленовых труб своими руками – это классический вариант обустройства участка. Смастерить и укрепить их несложно, а вариаций моделей благодаря фантазии автора очень много. Обычно такие конструкции подвешивают на дерево, несущие балки веранд или других хозяйственных построек.

Важно! Главное правило использования подвесных качелей из пластика – безопасность места. Пространства должно быть достаточно, чтобы они совершали свободные движения в обе стороны

Необходимо позаботиться об отсутствии кустов, стен помещения, вертикальных балок строений на пути раскачивания сиденья

Также важно грамотно закрепить подвесную часть. Для этого используют канаты или веревки с капроновой нитью, завязывая их крепкими узлами, карабины или анкера для жесткой фиксации

Этот фактор особенно важен при изготовлении качелей из полипропиленовых труб универсального типа – для детей и взрослых из-за большой нагрузки на сиденье.

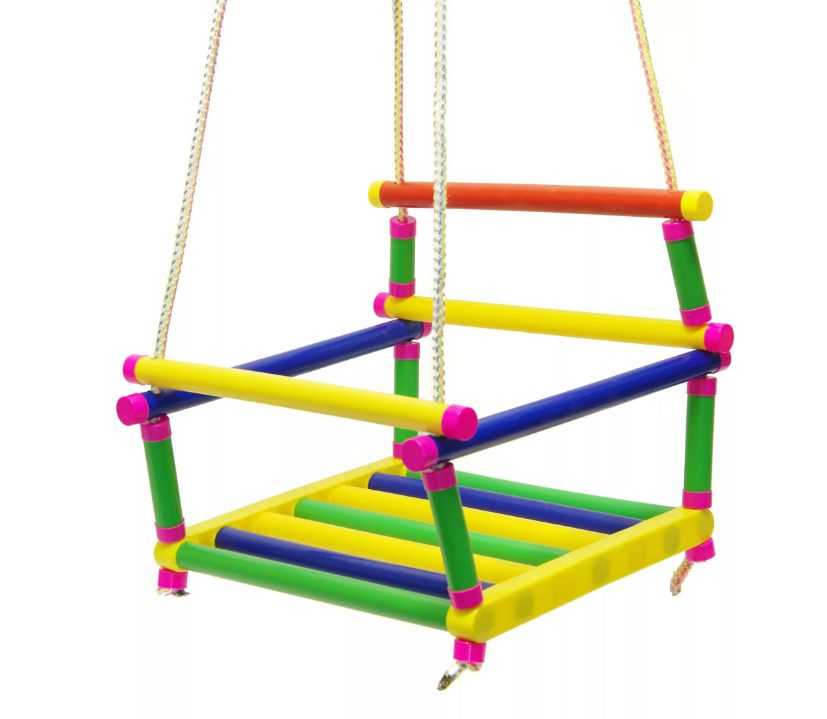

Самый простой тип качелей из полипропилена – обычное прямоугольное сиденье со спинкой и подлокотниками, подвешенное на веревках или цепях.

Основу можно тоже сформировать из ПВХ труб, если выбрать больший диаметр и соединить их крест-накрест.

Благодаря возможности скреплять и моделировать конструкцию из труб, за счет соединительных элементов делают подвесные качели разной формы, вплоть до дивана.

Одним из самых распространенных способов обустройства садового участка своими руками в последнее время становится сооружение качелей гнезда из полипропиленовых труб.

Принцип изготовления такого подвесного сиденья прост – трубы сгибают в обруч, фиксируют болтами в таком положении и оплетают их нитями в стиле макраме. Если используют один обруч, то получится плоское гнездо.

Когда формируют конструкцию из двух труб, сгибая круги разного диаметра и размещая их под углом друг к другу, то выходит сиденье-гнездо по типу кресла.

Разновидности крепления качелей

Качели могут устанавливаться стационарно на забетонированных в земле стойках и выполняться переносными. Во втором случае опоры прикреплены к раме, которая крепится анкерными болтами или забиваемой в землю арматурой с загибом. Такие конструкции удобны для сезонной дачи, так как легко убираются на зиму в закрытое помещение.

По конструкции опоры бывают А-образными с перемычкой внизу и в форме буквы П. Вторые менее устойчивы, но проще в изготовлении. Однако, при глубоком закапывании с заливкой бетоном, ими можно пользоваться без опасений. Для увеличения устойчивости переносных качелей делаются Л-образные опоры.

Для подвешивания сиденья используются несколько вариантов:

  • хомуты с крючками;
  • анкерные болты с петлями, вставленные в отверстия, просверленные в верхней перекладине;
  • с помощью шарикоподшипников, которые придется регулярно смазывать, чтобы качели не скрипели.

Профильные трубы, соединенные с перекладиной через подшипники, самый надежный и долговечный вариант

Сиденье можно повесить с помощью веревки, троса, цепей, профильных труб. У каждого варианта есть плюсы и минусы. Веревкой просто пользоваться, но она быстро перетирается. Цепь и трос ржавеют в местах соединения и перегиба, даже если окрашены.

Изготовление качелей своими руками из древесины

Конструкции из дерева естественным образом будут вписываться в концепцию дизайна ландшафта. В хозяйстве всегда есть материалы для заготовки из дерева – бревна, брус, доски. Удобство обработки, древесная пластичность являются еще одним достоинством, и в отличие от металла они не так уж сильно нагреваются на солнце. Долговечность конструкции можно придавать посредством средств для обработки, которые препятствуют попаданию влаги в материал, лакокрасочными составами, которые образуют пленку на поверхности. Каркас делают с такой же формой, как и для конструкций из металла. Для выстраивания качели выбирают модель, а после делают ее схему. До черчения требуется решить, какой вид древесины будет применен. Вот раскладка материала на трехместные качели.

Элементы конструкции Размеры строительного материала, см Количество
Каркас опоры Брус будет боковой опорой, 10*10 3 метра (то есть 4 штуки)
Ригель Брус 8*8 см 2.5 погонных метра

Спинка и скамья

  1. Брус 4.5*5.6 см (это рама)
  2. Доска обрезного типа 3*10 см
  3. Доска для облицовки 2.6*4.6 см
  1. 12 погонных метров
  2. 6 метров
  3. 18 погонных метров


Крепление

Саморезы, болты, металлический уголок, рым-гайки (фиксирование качелей)

Замеры делают метров, а конструкционную ровность проверяют строительным уровнем и уголком. Детали требуется раскраивать пилой, а также электрическим лобзиком. Все отшлифовывают наждачкой, угловой шлифовальной машинкой с особой насадкой. Для вкручивания саморезов применяют шуруповерт, а отверстия в древесине проделывают дрелью со сверлами с разным диаметром. Рекомендуем посмотреть видео простейшей сборки качелей из древесины своими руками. Последовательность изготовления садовых качелей из металла по чертежу такая:

  1.  Сделайте разметку заготовки по чертежам – электрическим лобзиком, пилой делают раскрой заготовки.
  2. Выполнение сборки боковых стоек А-образного каркаса (речь идет про бруски 10*10 см). Для устойчивости их требуется соединять боковыми видами стяжек (доски 3*10 см), а после скрепляют болтиками.
  3. Скрепление готовых боковых стоек посредством перекладины (брус 8*8 см) посредством болтов, а также уголков из металла.
  4. Из брусков 5.6*5.3 см собирают пару рамок – сиденья (20*5 см) и спинки (20*6.5 см), а на каркас требуется нашивать доску для облицовки саморезами.
  5. В перекладине требуется просверлить отверстие, вставить болт, к нему фиксируют рым-гайку и кольцо соединительного типа.
  6. К краям скамьи и спинки требуется прикручивать рым-гайки, протягивают трос через них (речь идет про канатную веревку и цепь) и скрепляют с перекладиной.

Боковые типы стоек стационарных видов конструкций должны быть длиннее на 0.5-0.6 метров. До углубления в грунт требуется обрабатывать их средствами, которые препятствуют попаданию влаги в дерево. Наиболее простым методом является обмазка битумом.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Подсказки по стройке
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
