Установка полотенцесушителя в ванной : выполняем все работы своими руками

Боковое подключение

По надежности способ превосходит предыдущий, если соблюдены условия:

  • Ветки проложены с уклоном не менее 3 мм / 1 м.
  • Прибор установлен выше обратного контура.
  • Отсутствуют петли на подводах.

Лидирует диагональное подсоединение. Подвод выполняют к верхнему дальнему углу, остывшую воду отбирают от нижнего ближнего. Траектория потока исключает застойные зоны внутри сушилки.

Подключиться с одной стороны проще: трасса не пересекает габариты лесенки. При верхней подаче в обоих случаях эффективно действует «гравитационный насос».

Установка радиаторов с боковым или диагональным подключением выше врезки в стояк увеличивает вероятность завоздушивания.

Наличие смещенного или зауженного байпаса при нижней разводке увеличивает риск остановки потока. Движение жидкости прекращается, когда давление искусственной циркуляции уравнивается с гравитационным напором от разности температур и плотностей.

Ситуацию провоцируют:

  • Длинные трубопроводы.
  • Заниженное сечение плетей.

Помогает перенос лесенки ближе к магистрали, замена зауженных участков. Зачастую полотенцесушитель не греет из-за зарастания стальных труб. Пластиковые изделия меньше подвержены «недугу».

Разновидности бокового подсоединения:

  • Простое – с наружной резьбой или накидной гайкой, подходит для открытой прокладки линий.
  • Через углы – способствует равномерному прогреву решетки.
  • Заднее – оптимально сопрягается с трассой, спрятанной за отделкой.

Какие бывают электрические полотенцесушители

Существует 2 основных вида электрических приборов: сухие и мокрые. Сухие нагреваются путём специального кабеля, использующегося в системе «тёплый пол».

А нагрев мокрых происходит за счёт ТЭНа, который нагревает воду в трубе. Суть в том, что мокрый электрический прибор в ванной комнате — миниатюрная система отопления, которая может в качестве теплообменника использовать воду, масло, антифриз и другую жидкость.

А также различаются напольные и настенные сушители для полотенец. Напольные — идеально подходят для типовых многоэтажек, так как занимают мало места. Их можно использовать как вешалку для полотенец. Настенные модели отлично подходят для дополнительного обогрева и бесконтактной сушки. Минус прибора в том, что он не подойдёт для малогабаритной ванной и для его установки понадобятся ремонтные работы.

Внутреннее устройство

Мокрый полотенцесушитель состоит из герметичного корпуса, который заполнен маслом или антифризом. Нагрев происходит посредством изолированного греющего кабеля либо ТЭНа.

В моделях сухого типа нагреватель разделён с корпусом графитовой прокладкой. Батарея в этом случае быстрее нагревается, но и также быстро остывает.

Лучшими функциями наделён гибридный или двухконтурный полотенцесушитель. Первый контур подключается к электрической сети, а второй — к сети горячего водоснабжения. В нём сохранены достоинства мокрых полотенцесушителей и электроприборов: экономичность одних и автономность от перебоев горячей воды вторых.

Приобретение напольного устройства

Если нет возможности выполнить монтажные работы, то в таком случае стоит приобрести напольный полотенцесушитель. Он совсем не требует монтажа, для его работы нужно просто подключить прибор к сети. Плюс в том, что при установке не нужно отключать стояк, подключать переходники и дополнительные трубы. Такой вариант подходит для санузлов с большой площадью и небольшим участком сухого пола для размещения прибора.

Фото 1. Современный дизайн напольного полотенцесушителя не только красиво дополняет помещение, но и обладает всеми особенностями декоративного аксессуара в ванной комнате.

Сравнение с электрическими моделями

Стоимость

Ценник на водяную и электрическую конструкцию вполне может быть абсолютно одинаковым, поскольку многие производители выпускают один и тот же экземпляр сразу в двух модификациях. Но это касается только конструктивной части изделий. Дело в том, что в электрических вариантах имеется ТЭН с управляющим блоком. Именно поэтому электросушители, как правило, стоят дороже, нежели водяные экземпляры.

Стоимость обслуживания

Тепловая энергия, что поступает в квартиру по стояку ПС, не учитывается и не оплачивается, поэтому главным преимуществом водяного сушителя оказывается отсутствие ежемесячных затрат. Управляющие компании обязаны бесплатно производить замену таких приборов, если происходит их протечка или другая поломка. С электрическими моделями дело обстоит иначе.

Электросушители потребляют электрическую энергию, поэтому ежемесячные счета за их эксплуатацию будут увеличены, пусть и незначительно. Ремонтные работы хозяева осуществляют своими силами либо через специальные сервисные организации. Все делается за собственный счет.

Режим эксплуатации

Полотенцесушители должны функционировать круглый год. Такой режим работы вполне могут обеспечить или электрические модели, или обогревательные приборы, которые подключаются к стояку горячего водоснабжения. Правда, во многих многоквартирных домах постройки времен СССР система ГВС не предусмотрена изначально.

Горячая вода для кухонного помещения и санузла подогревается посредством нагревателей приточного типа (имеются в виду старые добрые «колонки»). Полотенцесушители в таких условиях подсоединяют к отопительной системе, где горячая вода может циркулировать только в период отопительного сезона (летом горячей воды нет). В подобной обстановке лучше установить электрический тип сушителя.

Ресурс и ремонтопригодность

Ресурс водяных разновидностей находится в зависимости от того, теплоноситель какого качества по ним проходит. В системах горячего водоснабжения проходит питьевая вода, а в отопительных стояках – техническая. Проще говоря, при подсоединении к системе ГВС ресурс сушителя увеличивается.

Максимально чистый и совершенно безопасный для металлических деталей тепловой носитель – это минеральное масло, поэтому для электрического варианта пользователь может выбрать подобный тип носителя либо антифриз или дистиллированную воду. Ремонтопригодность у всех устройств является примерно одинаковой.

Другие различия

Водяные и электросушители разной мощности разделяются и по другим основным параметрам.

  • Место монтажа. Электрические сушилки являются более мобильными, никак не зависят от труб. Их можно поставить там, где есть розетка. Водяные же разновидности подключаются непосредственно к трубам в ванной, поэтому легко перенести их на любой выбранное место нельзя.
  • Сложность монтажа. Водяные варианты монтируются гораздо сложнее, нежели электрические экземпляры. Для установки последних достаточно 10-15 минут.
  • Материалы. Большинство современных производителей и водяные, и электрические полотенцесушители изготавливают из одинаковых материалов.
  • Формы и размеры. Рассматриваемые разновидности имеют очень много модификаций, разных способов подключения, строения и так далее. Ассортимент электросушителей является более скромным. Чаще всего это П-подобные или М-подобные конструкции, выполненные в виде лесенки.

Как можно заметить, водяные и электрические сушители имеют массу различий, но в определенных характеристиках они, наоборот, ничем не отличаются друг от друга. Каждый пользователь решает сам, какой именно вариант подходит для него больше.

Схемы установки

При наличии стояка ГВС или отопления для подключения водяных полотенцесушителей используются способы подключения:

  • боковой;
  • диагональный;
  • нижний.

Выбор варианта зависит от расположения коммуникаций в помещении и модели сушилки.

Схема 1 — боковое подключение без смещения или заужения байпаса

Полотенцесушитель работает за счет естественной циркуляции горячей воды, которая, охлаждаясь, по законам физики выталкивается новыми нагретыми порциями.

Межосевое расстояние прибора должно быть меньше или равно расстоянию между отводами, но не больше. Это создает разницу давлений, необходимую для заполнения трубок жидкостью и ее движения.

Такое подключение наиболее эффективно, что подтверждено исследованиями с помощью тепловизора.

Схема 2 — диагональное подключение

Перед боковым такой монтаж полотенцесушителя не обладает какими-либо преимуществами.

Боковое или диагональное подключение работает при любом направлении и скорости подачи воды. После отключения не нужно стравливать воздух. Допускается установка на расстоянии от стояка до 4-5 м.

Схема 3 — нижнее подключение

Этот способ не так эффективен, как боковое подключение, но свои плюсы имеются:

  • между отводами может быть любое расстояние, величина которого не влияет на работоспособность системы;
  • можно проложить трубы в уровне пола или под ванной.

Желательно, чтобы оба отвода располагались ниже полотенцесушителя для обеспечения равномерности подачи теплоносителя и предотвращения его застоя.

Неправильные схемы

Ниже приведены варианты неправильного подключения, при которых полотенцесушитель греется плохо или совсем не работает.

Если уже проделан ремонт и завершена укладка плитки, замену полотенцесушителя при неполадках в работе можно избежать, если установить насос с термодатчиком и защитой от сухого хода.

Специфика монтажа полотенцесушителя

Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.

При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.

Полотенцесушитель подключают к системам централизованного и автономного отопления или горячего водоснабжения, подвешиваются на стену и/или устанавливаются на пол

Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.

Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.

В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых оснащены подвижными механизмами с уплотняющими  сальниками. Модели допускается нагружать до 5 кг

Полотенцесушитель, имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.

При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.

Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.

Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.

С особенностями подключения ПС к системам ГВС ознакомит подборка фото:

Галерея изображений

Фото из

Специфика полотенцесушителей для ГВС

Особенности полотенцесушителей для ГВС

Полотенцесушитель с порошковым покрытием

Широкая сфера применения приборов для водоснабжения

Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.

Герметизировать стыки следует специальными составами или подмоткой, и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом, чрезмерные усилия недопустимы.

Подбирая краны и фитинги, поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.

Применение переходника под названием американка, позволяет выполнить фиксацию конструкции, когда диаметр кранов и труб в системе не совпадают

Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.

Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.

Для того чтобы прибор можно было демонтировать для ремонта без отключения системы и слива из нее воды, в схему монтажа полотенцесушителя лучше включить байпас

Что выбрать – теплоноситель или кабель?

Выбор сушилки для полотенец — один из самых важных этапов. От его качества будет зависеть все: долговечность прибора, его надежность и практичность в использовании. Перед тем, как выбрать электрический полотенцесушитель, нужно осмотреть товар на целостность: на деталях не должно быть сколов и трещин, потертостей, следует обязательно убедиться в наличии сертификата качества.

Как выбрать подходящий электрический полотенцесушитель для ванной и других комнат:

Форма прибора

На рынке можно найти множество сушилок разной формы, и при выборе важно учитывать размеры комнаты и расположение мебели и сантехники. Это поможет выбрать вариант, максимально компактный и удобный в конкретном случае.
Для эстетики нужно убедиться в возможности скрыть провод в стене во время монтажа.
Для безопасности всех жителей квартиры, особенно если прибор устанавливается в ванной, нужно проверить класс защиты механизма при помещении во влажную среду.
Масса конструкции

Это важно, скорее, для установки, ведь легкие конструкции легче монтировать. Поэтому многие выбирают кабельные модели — они легче.

Качественный прибор должен иметь самую высокую степень электрозащиты, без необходимости заземления.
Обратите внимание на нагревательный элемент. Многие скептически относятся к масляным приборам из-за того, что последние долго нагреваются, но, стоит учесть, что остывают они тоже намного медленнее.
Если нет желания «накручивать» много электроэнергии, можно определить, сколько электрический полотенцесушитель потребляет электроэнергии и выбрать не такую мощную модель.
Если выбор пал на дизайнерское изделие, можно получить гарантию до 5 лет.. Предлагаем ознакомиться Герметик для ванной: как выбрать и нанести своими руками

Предлагаем ознакомиться Герметик для ванной: как выбрать и нанести своими руками

Какие электрические полотенцесушители для ванной практичнее – с кабелями или с теплоносителями? Во многом это зависит от целей владельца помещения и конкретных условий эксплуатации. Сравним характеристики приборов:

Особенности монтажа. При установке кабельной модели владелец может сам решить, как ему удобнее расположить полотенцесушитель. Разогревающий кабель будет работать при любых условиях

Для моделей с теплоносителями расположение принципиально важно. Если при монтаже будут допущены ошибки, теплоноситель не сможет нормально циркулировать, что неизбежно скажется на работе прибора.
Экономичность

Кабельные модели дешевле, расходуют меньше энергии и потому кажутся привлекательнее для покупателей. Жидкостные дороже, но при этом и гораздо мощнее. Дополнительный плюс полотенцесушителей с теплоносителем – длительное остывание. Кабельные нагреваются и остывают почти мгновенно.
Мощность. Жидкостные полотенцесушители вполне способны заменить радиаторы. Отдельные модели по характеристикам не уступают электрическим обогревателям, их мощность может составлять 2 кВт. Кабельные приборы менее мощные, нагреваются слабее. Их реже оснащают системами контроля и регулировки температуры, т.к. в этом зачастую просто нет необходимости.


Комбинированные полотенцесушители со встроенными ТЭНами могут работать при наличии горячей воды и при ее отсутствии. Это никак не влияет на их функциональность

Монтаж водяного полотенцесушителя

Проблемы с водяными полотенцесушителями в форме лесенки могут возникнуть на стадии подключения. Обычно в домах трубы подведены под боковое подключение, как у змеевиков. Большая часть лесенок предполагает прямое подключение снизу или сверху. Это позволяет спрятать трубы, однако требует их переноса или удлинения.

Впрочем, все чаще появляются полотенцесушители с боковым подключением, а также с диагональным, когда трубы подводятся одна — снизу к левому краю, другая — сверху к правому или наоборот. Существуют также универсальные модели, поддерживающие любой из указанных типов подключения.

Куда подключить и где повесить

Подключить водяной полотенцесушитель можно и к стояку горячей воды и к отоплению. Если есть оба эти варианта, выбирают обычно ГВС

На это есть три причины: меньше мороки с разрешением на подключение, подключать можно в любое время года (договориться с УК об отключении стояка и все) и, самое важное, — греется такой полотенцесушитель круглый год

Если же ГВС в доме нет, придется подключатся к стояку отопления. Для этого требуется разрешение УК и проект. Покупаете полотенцесушитель (желательно простой конструкции), идете в ЖЭК с его паспортом (копией), пишите заявление. Если разрешение дают, заказываете проект (тоже нужна будет копия паспорта с подосоединительными размерами). Потом, согласно проекта, выполняете сами или нанимаете исполнителей (сантехников из ЖЭКа, как вариант). Вызываете представителей ЖЭКа для приемки.

Чтобы «полотенчик» грелся всегда и без проблем, все подводы прямые, без дуг и карманов

При определении места установки полотенцесушителя могут еще возникать вопросы о том, на какой высоте его стоит вешать. Если есть выбор, удобнее всего располагать так, чтобы он находится на уровне головы и ниже. Это если ставите П-образную или змейку. Если речь идет о «лесенках» большой высоты, верхнюю планку располагают не уровне накала кисти поднятой руки (примерно 190-200 см).

При выборе места установки полотенцесушителя надо еще учитывать удаленность от стояка. В принципе, чем ближе к стояку, тем лучше — больше шансов на то, что работать будет. Но, можно отнести и на метр или около того, только при выполнении условий:

  • малого гидравлического сопротивления полотенцесушителя (простая форма и сечение 1″ или 3/4″),
  • достаточного давления (2 атм или больше)
  • отвода трубами нормального диаметра (на шаг меньше чем стояк).

При этом обязательно выполнять и другие правила подключения. Тогда будут шансы а то, что работать такой «удаленный» прибор будет нормально.

Материалы для работы

В частных домах преимущественно устанавливают водяные полотенцесушители, которые подключают непосредственно к системе обогрева.

В процессе подключения устройства необходимо использовать такие материалы:

  • запорные вентили;
  • фитинги – муфты, отводы, сгоны;
  • воздухоотводный клапан;

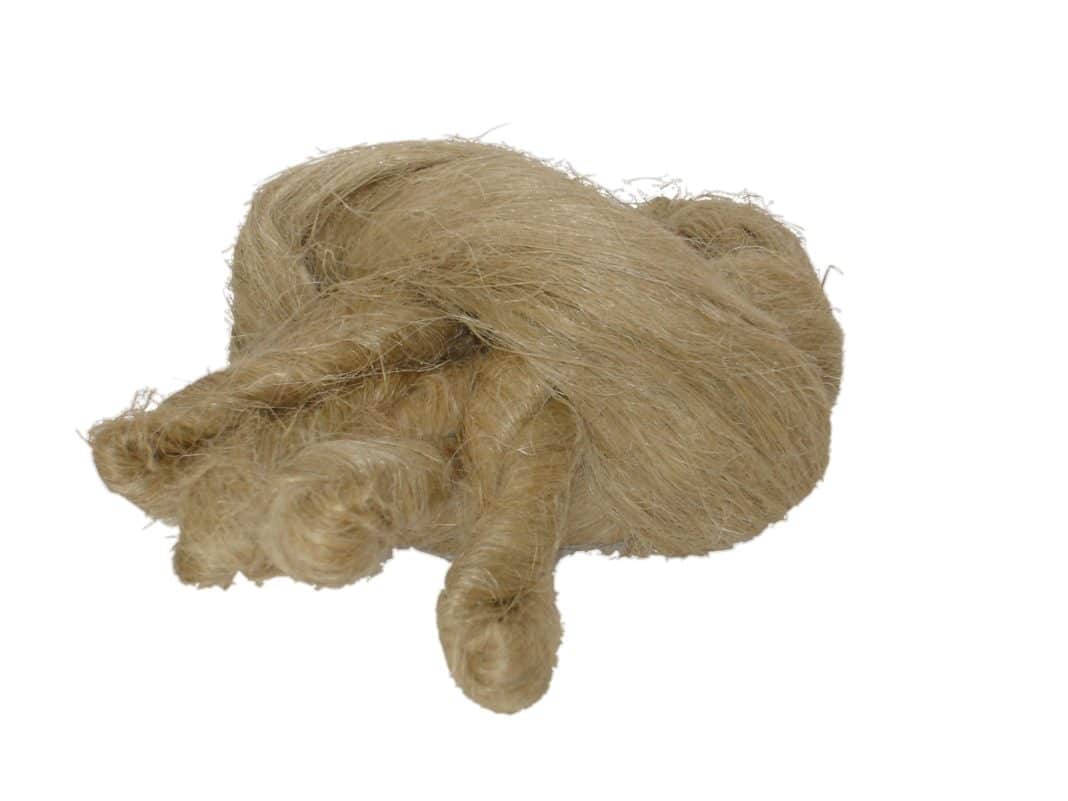

  • монтажная пакля или лента;
  • крепежные элементы – дюбели, кронштейны, болты, шурупы.

Для подключения полотенцесушителя в частном доме понадобится монтажная пакля

Специалисты рекомендуют установить на полотенцесушитель байпас, который представляет собой отрезок трубы с тройниками на краях. При этом на концы сушки монтируются шаровые краны.

Виды по способу бокового подключения

Полотенцесушители с боковым подключением могут быть водяные или электрические, с левым и правым подключением. Все это дает возможность установить прибор практически в любом помещении с учетом его конструктивных особенностей. Есть также вертикальный и горизонтальный вариант.

Боковой отвод открывает перед пользователем большие возможности. Подключение становится доступно как к скрытой, так и открытой разводке.

При использовании горячего водоснабжения удается экономить электроэнергию, при этом сушка полотенец осуществляется быстро даже в отсутствие отопительного сезона.

Основные правила монтажа

Питание ПС от линии ГВС не должно нарушать права других пользователей. Поэтому монтаж приборов должен быть выполнен с соблюдением всех требований и норм.

Основными правилами подключения являются:

  • использование байпаса;
  • отсутствие на байпасе запорной арматуры, с помощью которой можно отсечь пользователей верхних этажей от горячего водоснабжения;
  • расстояние от стояка до ПС не должно превышать 2 м, чтобы температура воды оставалась в нормативных пределах;
  • пропускная способность байпаса должна соответствовать техническим требованиям для данной сети и не препятствовать водоснабжению других абонентов.

Кроме этого, необходимо учитывать особенности циркуляции воды. При монтаже прибора на большом удалении от стояка, нужно обеспечить небольшой уклон труб — на нижнем отводе труба наклоняется к стояку, а на верхнем — от него. Это позволяет обеспечить свободный вывод воздушных пузырей и увеличить интенсивность циркуляции.

Нередко эти правила нарушают сами работники управляющих компаний, использующие заведомо негодные виды труб или неправильные способы подключения. Поэтому, для исключения ошибок, владельцу квартиры следует иметь четкое представление о правильном присоединении ПС к трубопроводу.
