Как установить полотенцесушитель в ванной комнате самостоятельно со всеми фитингами

Классификация полотенцесушителей

Сушилки делят на разные группы по типу, размерам, способу монтажа и материалу.

По типу подключения теплоносителя

Тип подключения также определяет три вида полотенцесушителей, при чем вид подключения играет одну из ключевых ролей при выборе конкретной модели.

Водяной полотенцесушитель. Подключается к системе горячего отопления. Нагрев происходит во время прохождения накаленной рабочей среды

Важно подобрать модель, выполненную из стойкого к агрессивной воде материала. За время эксплуатации возможен риск разрушения структуры внутренних стенок, поэтому уровень жесткости — важный фактор при выборе

Изделие из нержавеющей стали с хромированным покрытием — отличный вариант на долгие годы.

Электрический полотенцесушитель. Не зависит от центрального отопления. В месте установки требует наличия розетки. Позволяет пользоваться собой при необходимости. Присутствует функция самостоятельной регуляции температурных данных. Отличается повышенным потреблением энергии.

Комбинированный полотенцесушитель. Самая практичная схема для установки в домашних условиях. Вы сами выбираете удобный для вас тип подключения. Чередование способа обогрева оптимально в разные сезоны года. Так, вы экономите средства на оплату коммунальных платежей. Стоимость данной модификации на порядок дороже вышеуказанных аналогов.

По размерным форматам разделяют

Данная разновидность является скорее дизайнерским определением, нежели фактической характеристикой, все зависит, банально, от соотношения высоты и ширины.

  • Горизонтальный полотенцесушитель. Сочетает особенности сушилки и радиатора для отопления. Устанавливается как подоконный вариант. Впишется в любое дизайнерское оформление. Не занимает большую площадь при монтаже.

  • Вертикальный полотенцесушитель. На порядок больше занимает места для размещения на стене. Обеспечивает большую полезную площадь для сушки. Доступен в эксклюзивных формах, которые сделают убранство вашего дома эффектным.

По типу

Выделяют 3 типа:

  1. Водяные. Работают от горячей воды. К преимуществам относят долговечность, прочность, отсутствие дополнительных расходов на содержание, невысокую стоимость. Требований к обслуживанию нет, замена требуется преимущественно не из-за поломки, а из эстетических соображений. Недостатком является зависимость от горячего водоснабжения либо отопления (к чему подключена сушилка). Одни устройства работают только зимой, когда квартира отапливается. Другие становятся холодными при отсутствии движения горячей воды по трубам.
  2. Электрические подключают к сети для постоянной работы. Их недостатком является дорогое обслуживание. Монтировать их проще, чем водяные, потому что не нужно бурить стены, подключаться к водопроводу, использовать дополнительную фурнитуру.
  3. Комбинированные сочетают характеристики обоих типов. Эти полотенцесушители подключены и к источнику горячего водоснабжения, и к электросети. Возможность смены режимов позволяет всегда поддерживать удобную температуру в помещении.

По материалу

Сушилки производятся из разных материалов:

  1. Нержавеющая сталь выдержит высокое давление. Стенки трубы должны быть не менее 3 мм в толщину.
  2. Сталь является дешевым материалом. Изготовленные из нее сушилки сейчас не продают, но в большей части старых домов они установлены.
  3. Медь устойчива к коррозии, хорошо проводит тепло. Такое изделие не будет тяжелым, выглядит хорошо внешне. Проверьте, чтобы труба для большей защиты от воздействия воды была гальванизирована изнутри. Недостатком варианта является дорогая цена.
  4. Латунь обладает теми же «плюсами», что и медь. Изделия из нее стоят дешевле. «Минусом» является хрупкость. Покупать следует только сушилки с хромированными внутренними стенками.

Применяться могут и другие цветные металлы, сплавы (например бронза). Такие изделия используются редко из-за высокой стоимости.

Часто цветные металлы применяются для создания дизайнерских сушилок нестандартной формы и расцветки.

Как правильно выполнить подключение?

Устанавливать оборудование в помещении ванной комнаты необходимо в соответствии с принятыми стандартами. Таким образом, схема подключения полотенцесушителя к стояку горячего водоснабжения должна отвечать требованиям СНиП 2-04-01-85. К отопительной системе подобная конструкция подключается в частных домах, которые оснащены системой индивидуального отопления.

В многоквартирных строениях монтаж целесообразней проводить в полном соответствии с проектом, при необходимости — к отдельному стояку. Этот подход вполне оправдан, ведь центральная отопительная система функционирует лишь в холодное время года, а подача воды осуществляется постоянно.

На принцип подключения не влияет тип полотенцесушителя: важно грамотно обеспечить подачу и отток. В результате будет производиться регулярная подача воды

В зависимости от конструктивных особенностей возможны следующие способы подключения:

  • Устройство с верхним подключением.
  • Полотенцесушитель с нижним подключением.
  • В нижней части сантехнического устройства.
  • Подключение по диагонали (используется для «лесенок»).

Таким образом, схема подключения полотенцесушителя к стояку напрямую зависит от условий монтажа и типа конструкций.

Монтаж при угловом соединении

Такой метод используют те, кто хочет не только обновить трубу этого приспособления, но и изменить его местоположение. По принципу монтажа соединение угловое мало чем отличается от прямого. Но установка полотенцесушителя в ванной должна проводиться с учетом нескольких важных моментов:

Горизонтальная подводка будет эффективна, только если устройство устанавливают не дальше 2 м от стояка. Иначе верхняя точка врезки должна быть выше края полотенцесушителя, а нижняя ниже.

При этом максимальное удаление от стояка не должно превышать 4,5 м.
На участках подводки применение изгибов недопустимо, поскольку в дальнейшем в них будет скапливаться воздух, нарушая поступление воды в систему. Однако если условия не позволяют поставить входную трубу хотя бы на уровне, стоит позаботиться о системе воздухоотвода

Это важно, так как в период, когда устройство не будет использоваться, именно в этой части возникнет воздушная пробка, которую придется удалять самостоятельно.
Если выполняется скрытая подводка, трубу следует снабдить термоизоляционным слоем.

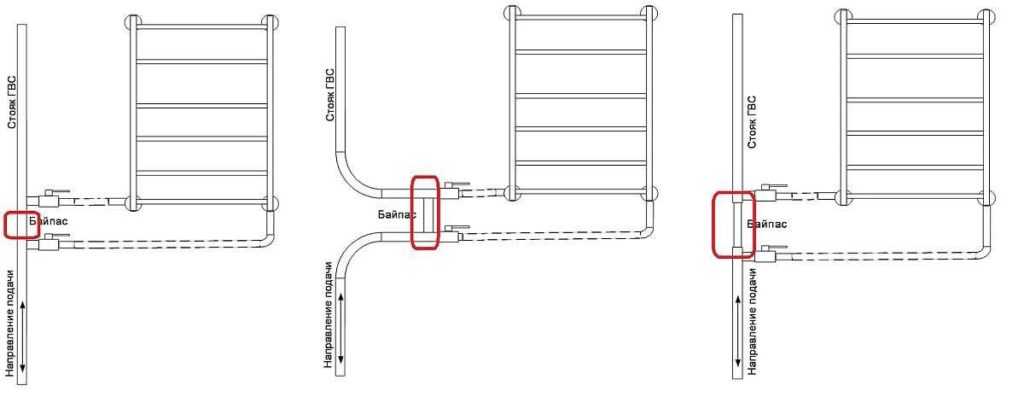

Схемы полотенцесушителя со смещенным байпасом используются как альтернативу замене стояка. Однако стоит помнить, что такой подход применим при направлении водного потока вниз. Если устройство труб предполагает восходящее движение потока, такая установка полотенцесушителя в ванной своими руками будет неэффективной. Также при таком выборе не стоит применять зауженные трубы.

Строительные нормы и правила

Высота нижней кромки полотенцесушителя от пола на основании СНиПов допустима показателя в 90 см при условии, если это змеевик М-образной формы либо лесенка. Верхний край не должен быть выше 1,70 м. Для чаши значение выше на 30 см., а для комбинированного типа 1 м. От дверного проёма и настенных шкафов с полками рекомендуется выдерживать 60 см. То же касается смесителя, ванны, душевой кабины. Для электрических приборов минимальное расстояние равно 70 см.

В малогабаритных санузлах нормы нередко нарушаются. Это объяснимо отсутствием стандартов в строительстве и инженерном обеспечении ванных комнат. Но существуют требования, которые необходимо соблюдать в любом случае:

  • доступ ко всем коммуникациям должен быть открытым;
  • пользование сушилкой должно быть безопасным и комфортным;
  • нельзя навешивать над ванной, но допустимо над раковиной или стиральной машинкой с боковой загрузкой;

Электрическая поворотная сушилкаИсточник dizainexpert.ru

  • розетки должны иметь заземление и выходить на отдельный автомат, устанавливать внутри помещения допустимо только при наличии исправной вентиляции;
  • расстояние от стены выдерживается в соответствии с тепловым расширением отделочного материала стен, но не менее 30-55 мм.

Размеры полотенцесушителя определяются владельцем ванной комнаты, но нарушать предельные расстояния между иными объектами не рекомендуется. Производитель в инструкции к изделиям указывает площадь, на обогрев которой рассчитан продукт при определённых условиях.

Например, при температуре теплоносителя в +70℃ и теплоотдаче агрегата в 100 Вт обслуживаемая кубатура помещения будет равна 2,5 куб. м. При детальном рассмотрении вопроса соотношение объёма ванной и параметров сушилок ориентировочно выглядит так:

  • до 6 куб.м. – 50*40-60 см.;
  • до 8 куб.м. – 60*40-60 см.;
  • до 11 куб.м. – 80*40*60 см.;
  • до 14 куб.м. – 100*40-60 см;
  • более 14 куб.м. – 120*40-80 см.

Кроме прочего важно учитывать вес оборудования с комплектующими элементами и теплоносителем. Не каждое основание способно справиться с суммарной нагрузкой. Последствия неверного расчёта нагрузки агрегата на стенуИсточник filesonload.ru

Последствия неверного расчёта нагрузки агрегата на стенуИсточник filesonload.ru

В результате придётся либо усилить стену с полом, либо выбрать иную конструкцию по материалу, форме или размеру.

Нерабочие схемы врезки

По неопытности или учитыванию не всех факторов функционирования и установки полотенцесушителя может быть реализована схема врезки, которая не будет работоспособна (включая варианты, требующие слишком частых периодических работ по обслуживанию).

Установка слишком поднятого и гнутого «горба» на верхнем отводе приведет к скоплению в нем воздуха и остановке циркуляции теплоносителя. Ввиду того, что в горячей воде почти всегда есть пузырьки воздуха, они начнут собираться в этом месте. В результате образуется пробка, которая остановит теплоноситель.

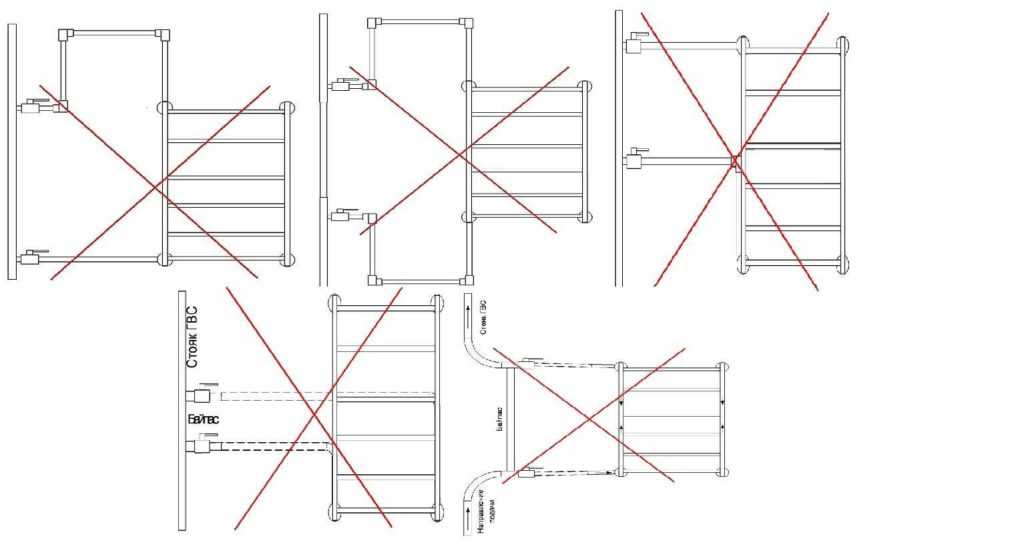

Недопустимый «горб» отвода — верхний ряд рисунок первый слева

Нижний отвод может быть расположен не ниже точки врезки в сушилку, а выше нее, между нижней и верхней точками. Движение горячей воды по полотенцесушителю происходит по принципу естественной циркуляции, когда вода сама опускается по трубам под действием силы тяжести. Выходя из сушилки, вода будет продолжать остывать. Дойдя до верха перед точкой входа трубы в стояк, остынет еще больше и начнет стремиться обратно – навстречу поднимающейся более горячей. Эффективность циркуляции будет снижаться со временем, вероятна даже ее остановка. Признаком такого явления будет более горячий верх и более холодный низ сушилки.

Заниженность нижнего отвода

Схема нижнего подключения полотенцесушителей с отводами, располагаемыми над точками врезки в сушилку, похожа на предыдущую – но более некорректна. Тепловых ловушек здесь уже 2, поэтому прекращение циркуляции горячей воды будет еще быстрее.

Если есть предложение установить верхний отвод под натяжной потолок, а нижний – под плитку пола, сразу следует отказываться.

Неправильный монтаж отводов — верхний ряд рисунок по центру

Верхний изгиб трубы будет собирать воздух и превратится в воздушную пробку – горячая вода здесь проходить не будет. Нижний будет отдавать много тепла в пол и станет пробкой тепловой – выходить холодная вода не будет, даже проталкиваемая горячей. В результате случится превращение полотенцесушителя в обычное украшение ванной.

Установка байпаса (трубопровод, который соединяет отводы и работает как перемычка на случай отключения) не должна быть с большим смещением, а байпас — иметь меньшее сечение.

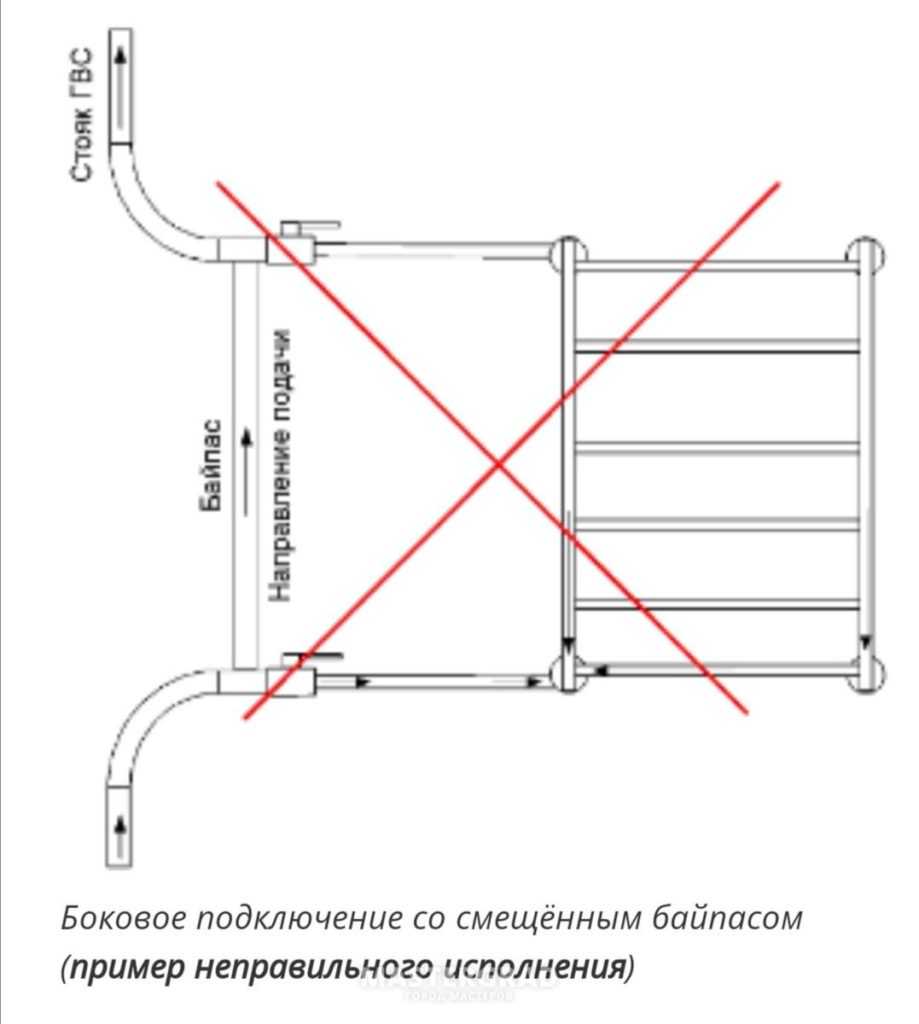

Неправильный монтаж байпаса

Проблема — в нижней точке его монтажа: при смещении давление там будет выше, чем в верхней. Поток будет стремиться больше через нижнюю точку, но навстречу ему будет идти остывающий. Возникает взаимное торможение, после которого всё зависит от циркуляционного насоса. При достаточной его мощности или удачном расположении создаваемый им правильный поток преодолеет естественное стремление жидкости, или будет неравномерный нагрев байпас и самого полотенцесушителя.

Корректный монтаж байпаса

Такая же ситуация возникнет при большом перепаде внутренних диаметров основной трубы и байпаса (сужение трубы приводит к изменению скорости движения в ней жидкости). Минимизировать сужение можно установкой переходников – критично резкое изменение диаметра.

Этот вариант еще осложняется тем, что в байпасе создается некий баланс давлений более холодной и горячей воды. При определенных ситуациях баланс нарушится, течение потоков разной температуры изменится, и вся сушилка станет менее нагретой, или охладится.

Большой перепад диаметра

Байпас смещенный и зауженный хорош при боковом монтаже полотенцесушителя при подаче теплоносителя исключительно сверху.

Преимущества и особенности нижнего подключения

Подобные схемы установки агрегата популярны в последние годы. Потому что закрепив полотенцесушитель снизу, можно спрятать лишние трубы различными аксессуарами или предметами интерьера. В магазинах можно найти большой ассортимент моделей, которые будут установлены таким способом. Но при внешней привлекательности схема нижнего подключения менее эффективна, чем соединение прямое или боковое. И, чтобы она работала, стоит учесть ряд моментов:

  1. Для эффективности установленного агрегата нижний отвод стояка обязательно должен быть ниже края полотенцесушителя.
  2. Если верхний отвод стояка при зауженном или смещенном байпасе находится ниже агрегата, чтобы он работал при любом направлении потока воды. Даже при использовании ровных труб необходим небольшой подъем. Строго горизонтальное положение отвода допускается только при использовании широких труб и небольшого расстояния от стояка.
  3. Вертикальные участки труб могут быть любой длины. Это позволит врезать их как можно ближе к полу независимо от высоты полотенцесушителя. Эффективность не потеряется независимо от направления движения воды в стояке.
  4. Изгибы при таком подключении также недопустимы, поскольку они представляют место для образования воздушных пробок.
  5. Однако если планируется нижнее подключение, а места врезки труб находятся так высоко, что для соблюдения всех условий подключения прибор окажется слишком высоко, одну из подводок можно расположить выше нижнего края полотенцесушителя, соблюдая два основных условия. Во-первых, направление потока воды в стояке должно быть строго нисходящим. И верхний отвод обязательно должен быть ниже края прибора. Иначе система будет нерабочей.
  6. Наличие термоизоляционного слоя обязательно, поскольку все элементы отвода обычно стараются скрыть.

Ввиду имеющихся условий стоит обратить внимание на популярные схемы подключения полотенцесушителя. Некоторые из них могут быть заведомо нерабочими из-за несоблюдения норм. Поэтому если мастер предлагает вам варианты с изгибами подвода, суженным или смещенным байпасом, будьте внимательны

Так вы избежите разочарований, когда при исправной системе горячего водоснабжения полотенцесушитель будет оставаться холодным

Поэтому если мастер предлагает вам варианты с изгибами подвода, суженным или смещенным байпасом, будьте внимательны. Так вы избежите разочарований, когда при исправной системе горячего водоснабжения полотенцесушитель будет оставаться холодным.

Подведем итоги: установить или можно, не имя специальных навыков. Самым простым для подключения вариантом может быть прибор, работающий за счет электрической энергии.
Если вы выбираете устройство, работающее за счет отопительной системы или горячего водоснабжения, учтите некоторые детали. Во-первых, уточните, насколько часто в вашем районе отключают отопление или горячую воду. От этого будет зависеть время, когда полотенцесушитель будет бесполезен. Это не касается лиц, проживающих в домах, подогрев воды в которых осуществляется колонкой или бойлером.

Поскольку основных вариантов подсоединения полотенцесушителя к стояку несколько: прямое, боковое, диагональное или нижнее, выбор стоит осуществлять, исходя из первоначального положения устройства и его высоты. Наиболее простым в исполнении является прямое подключение.

Несколько условий стоит учесть при выборе бокового или нижнего метода, особенно если используется смещенный байпас или суженные трубы. Выбирая один из последних способов, анализируйте и отказывайтесь от вариантов, которые будут заведомо нерабочими. И тогда ваш полотенцесушитель будет красивым и функциональным предметом интерьера.

Что надо знать перед установкой полотенцесушителя

    1. В наших многоквартирных домах полотенцесушитель встраивается не в отопительную систему, как принято в большинстве зарубежных стран, а в систему горячего водоснабжения. Поэтому его монтаж имеет некоторые особенности, поскольку сушитель становится своеобразной «компенсирующей петлей трубопровода». Если врезка в стояк будет осуществлена неправильно, то это может привести к проблемам с водоснабжением не только квартиры, но и всего дома.
    1. По этой же причине большинство импортных полотенцесушителей не приспособлены для врезки в нашу систему водоснабжения. Поэтому рекомендуется приобретать устройство отечественного производства, причем соответствующее определенным ГОСТам и СНиПам. Данная проблема возникает только при монтаже в квартире. Для частного дома вполне подойду полотенцесушители зарубежных брендов.
    2. В одной системе нельзя использовать детали из разных материалов во избежание такого отрицательного явления, как электролитическая коррозия. Она приводит к быстрому выходу устройства из строя. К пластиковым трубам можно подключать приборы из любых материалов.
    1. Полотенцесушитель, подключенный к центральной системе, будет работать только во время отопительного сезона. Чтобы обеспечить круглогодичное функционирование прибора, следует устанавливать комбинированный тип данных устройств.
    2. Мощность полотенцесушителя, подключенного к нижним патрубкам системы, уменьшается на 10%.
    3. Приборы в форме «лесенки» подсоединяются методом диагонального, бокового или вертикального подключения к трубопроводу (межосевое расстояние – 500 мм).
    1. При установке во время строительства или капремонта посадочное расстояние не составляет никакой проблемы, но при врезке в уже готовую систему должна учитываться геометрия и размеры существующей разводки. Поэтому при покупке полотенцесушителя необходимо знать и учитывать расстояние между отводами.
    2. Если на полотенцесушителе и на системе используются трубы разного диаметра, нужно использовать переходники. При этом не допускается, чтобы на приборе были трубы меньшего диаметра, чем трубы системы. В противном случае повышение давления воды в «узком месте» может привести к аварии.
  1. Для соединений со стояком рекомендуется использовать «американки» – разъемные соединения, позволяющие легко снимать все устройство.
  2. Также на стояке желательно оборудовать шаровые краны и перемычку (байпас). При наличии американок и этого приспособления можно отключить только полотенцесушитель, не отключая воду в квартире или подъезде.

Схема подключения тёплого пола к полотенцесушителю

От схемы подключения полотенцесушителя в квартире, зависит и процесс укладки тёплого пола.

При подпитывании сушилки от отопления пол греется лишь в отопительный период

Ещё стоит обратить внимание на то, что будет происходить несовпадение температурного показателя теплоносителя в батареи с температурой, требуемой для нормального функционирования водяного пола. Максимальный придел для пола — 45 градусов, а в радиаторах вода достигает 75

Такое различие вызывает сложности при установке конструкции, поэтому специалисты не рекомендуют данный вариант.

Бывают случаи, когда квартирный змеевик подключён к обратке — наиболее технологичный способ. Он более выигрышный, так как теплоноситель имеет подходящий градус.

Если змеевик подключён к ГВС, то важное значение играет правильный выбор диаметра труб. Есть несколько схем, используя которые можно подсоединять водяные тёплые полы к полотенцесушителю:

Есть несколько схем, используя которые можно подсоединять водяные тёплые полы к полотенцесушителю:

  • параллельная;
  • последовательная;
  • путём обустройства теплообменника.

При параллельном или последовательном подсоединении, на стояк оказывается гидравлическое воздействие. А установленный теплообменник способствует разделению петель пола и змеевика.

Параллельное подключение

Подключать тёплые водяные полы по параллельной схеме требует наличие тройников, которые устанавливаются на полотенцесушитель. К ним, подсоединяется магистраль водяного пола запорными арматурами. В обязательном порядке, конструкция оснащается вентилями, которые позволят регулировать расход воды.

Минус данного способа заключается в возможном недостатке теплоносителя, поступающего в контуры пола. Это вызвано тем, что у трубопровода показатель гидросопротивления больше, чем у полотенцесушителя.

Чтобы обеспечить эффективную циркуляцию жидкости в трубах, необходимо уменьшить расход воды в полотенчике, осуществляется это перекрыванием входного или выходного крана на отопительной системе.

Но это снизит поток теплоносителя в стояке. Решить данную проблемы можно путём установки циркуляционного насоса, с мощностью 50 — 70 Вт. Он будет производить прокачку воды принудительно, но это приведёт к расходам (незначительным) на электроэнергию.

Последовательное подключение

Последовательная схема — врезка производится в стояк, то есть греющий пол будет функционировать вмести со змеевиком. Подсоединение трубопровода нужно осуществлять, когда стояк выключен. На места среза устанваливается вентиль и шаровой кран. К ним присоединяются трубы греющего пола.

Главный недостаток метода — повышенное гидросопротивление в стояке. Если его диаметр 15 — 20 мм, то этот процесс практически не заметен, так как контур небольшого размера и с надлежащим сечением. При размере более 25 мм, напряжение усиливается, и циркуляция жидкости затрудняется.

Закрытие регулировочного крана повышает сопротивление. Установка насоса при данном способе не рекомендована, так как его мощность не способна обеспечить дополнительный напор, и будет только препятствовать процессу.

Подключение через теплообменник

Самый оптимальный метод для запитывания тёплых водяных полов от змеевика в квартире — установка узла, которой включает в себя насос и теплообменник. Жидкость поступает в магистраль, получая тепло от теплообменника, что создаёт гидравлическую самостоятельность.

Насос устанавливается на полотенцесушитель. Помимо этого, станцию следует оснастить байпасом. При параллельном подсоединение, возможны те же минусы, что и при подключении напрямую этим способом, то есть недостаточный поток горячей жидкости.

Этот метод — самый затратный. Ведь законность подключения, означает обязательную установку счётчика тепла в квартире.

Смотреть подробное видео с описаниями всех трех способов подключения!

Как подключить теплый пол к системе отопления

Watch this video on YouTube

Необходимые материалы

Чтобы правильно подключить полотенцесушитель к стояку горячего водоснабжения в многоэтажном или частном доме необходимо приобрести все материалы и инструменты:

  1. Собственно, полотенцесушитель.
  2. Кронштейны.
  3. Трубы, муфты и фитинги из полипропилена.
  4. Краны.
  5. Ножницы для резки труб.
  6. Сварочный аппарат.

Перед подключением полотенцесушителя необходимо убедиться, что все необходимые детали и инструменты в наличии

Часто большая часть необходимых материалов входит в комплект с полотенцесушителем. Но при покупке нужно обязательно все проверить. Если какая-то деталь не внушает доверия, то лучше заменить ее на более надежную. Если устанавливать прибор будут профессионалы, то обзаводиться ножницами и сваркой совсем ненужно, у них все уже есть.

Где установить в ванной комнате?

Чтобы правильно выбрать место для устройства, нужно учесть требования к высоте установки, которые указаны в СНиП. Если отмерять от уровня пола, то высота должна быть 120 см. Измеряя расстояние до сушилки от предметов интерьера или сантехнического оборудования, нельзя устанавливать устройство (электрического или комбинированного типов) ближе, чем на 60 см к ним.

Если по каким-то причинам невозможно выдержать подобные рекомендации касаемо высоты установки, то устройство устанавливается на высоте 95 см и выше, но не стоит его закреплять на расстоянии 170 см от пола и больше.

Внимание! В СНиП есть предписание о том, что нужно устанавливать стиральную машину под полотенцесушителем. Если стиральная машина имеет вертикальную загрузку, то стоит позаботиться о том, чтобы устройство не задевало трубы

Арматура

Для установки полотенцесушителя понадобятся шаровые краны с «американкой» — встроенным сгоном. С полипропиленовыми трубами они соединяются с помощью муфт с внутренней резьбой.

Если шаровый кран обычной конструкции, используется переход из ППР-муфты с резьбой и латунной «американки». Комбинированные сгоны из пластика и латуни применять не рекомендуется. При колебаниях температуры они часто протекают.

В системах с естественной циркуляцией без смещения или/и заужения байпаса устанавливаются водорозетки на 3/4 дюйма. Эксцентрики лучше заменить ниппелями или бочонками такого же диаметра.
