Сифон: разновидности, особенности работы и установки

Против «сифонного эффекта»

Сифоны, предлагающиеся сегодня к продаже, успешно противостоят засорению, образованию внутренних пробок, но случиться может всякое. Поэтому, подбирая сливную арматуру, рекомендуется заранее подумать о дополнительной защите. Сифон для стиральных машин с обратным клапаном отличается большей безопасностью, помогает не допустить заброса канализационных стоков в систему.

Именно поэтому специалисты советуют отдавать предпочтение конструкции, оснащенной клапаном. Это поможет избежать:

• возврата грязной жидкости в стиралку при засорении канализационной трубы;
• самопроизвольного стекания воды во время работы машинки.

Особенно сифон с такой защитой рекомендован для установки в квартирах первых-вторых этажей. Именно здесь более высока вероятность засорения труб домовых коммуникаций.

Однако, прежде чем приобретать данный вид сливной арматуры, нужно убедиться, оснащена ли ваша машинка-автомат обратным клапаном. Во многих современных моделях техники такие устройства предусмотрены. В этой ситуации переплачивать за особую конструкцию сифона не имеет смысла, но опять же, если к «колену» подключается одна стиралка. Если нет, защитный клапан не будет лишним.

Поделитесь своим мнением — оставьте комментарий

Принцип действия и преимущества

Прибор представляет собой вертикальную или горизонтальную трубку с корпусом из полипропилена и резьбовыми хвостовиками. Один из них подсоединяется к сантехприбору, а второй – к канализационной трубе. Внутри корпуса расположено затворное устройство, функционирующее по принципу обратного клапана. Когда умывальником или душем не пользуются, клапан перекрывает сечение трубы и не пропускает запах из канализации.

Сифон с сухим затвором (в отличие от водяного) играет также регуляторную роль – не позволяет сточной воде перемещаться в противоположную сторону. Эта функция особенно важна для сантехнических устройств, смонтированных на нижних этажах многоквартирных домов: в случае засоров жидкость обратным током нередко возвращается в здание. Если помещение полуподвальное, подъем канализационных стоков может привести к его затоплению.

Сифон с обратным клапаном имеет целый ряд позитивных особенностей:

• надежен в работе, не требует регулярных проверок;
• не нуждается в наличии воды – поэтому широко применяется в помещениях без отопления;
• изготовлен из полимерного антикоррозионного материала, отвечающего всем техническим требованиям;
• прост в монтаже, не занимает много места, допускает вертикальную и горизонтальную установку;
• препятствует застою воды в сливе и, соответственно, размножению вредных для здоровья человека микробов;
• долговечен;
• не создает шума во время работы.

Большим плюсом сухого сифона является устойчивость к засорам. Сливная труба используется лишь во время открытия клапана. Загрязненные стоки беспрепятственно проходят в канализацию, на стенках не успевает откладываться жир и не образует пробок. Особенно пригодится сухой гидрозатвор на даче: он не замерзает зимой, не требует обильного смыва для устранения застойного запаха.

Разновидности

Модели затворов отличаются размерами, конструкцией и назначением (сухой сифон для раковины, унитаза, трап для душа).

По конструктивным особенностям сифоны делятся на несколько групп.

1. Мембранное. Роль клапана в нем играет подпружиненная мембрана. Под напором жидкости пружина сжимается, открывая канализационное отверстие для свободного прохождения стоков. Когда напор исчезает, мембрана возвращается в первоначальную позицию и обеспечивает герметичность.
2. Поплавковое. По сути, это комбинированная модель, представляющая собой сочетание гидравлического и сухого варианта. Конструкция состоит из сифона с вертикальным отводом со вставленным в него поплавковым клапаном. Когда в гидрозатворе воды достаточно, поплавок держится на плаву и пропускает стоки. Если краном долго не пользуются, жидкость в сливе пересыхает, клапан опускается и закупоривает отверстие.
3. Маятниковое. В подобной конструкции клапан закреплен в одной точке. Проходящие стоки давят на него, заставляя отклоняться от оси. Когда давление прекращается, маятник занимает прежнее положение под действием гравитационных сил и закрывает отверстие.

Недавно в торговой сети появились модели сухих запирающих устройств с рабочими элементами, изготовленными из материалов с молекулярной памятью. Благодаря этому свойству клапаны безотказно срабатывают и плотно герметизируют слив.

Сухой или мокрый/гидрозатвор, что лучше

Для подключения сантехнических приборов к канализационной системе используются трапы трех видов: с сухим, мокрым (водяным, водным, гидравлическим) и комбинированным затвором. Последний тип подразумевает наличие и гидро-, и сухого затвора. Мокрый затвор в большинстве случаев представляет собой U-образную трубку, в основании которой, при условии постоянного использования, поддерживается достаточное количество воды, блокирующее поступление запаха канализации в помещение. Сухой затвор — устройство, блокирующее поступление запахов механическим путем. Конструктивно это достигается посредством установки пластиковых заслонов в форме шаров, лепестков и т.д.

Сухой затвор для трапа вертикальный Viega. Фото Петрович

Трапы с сухим затвором являются универсальными устройствами, их монтаж возможен в тех помещениях, в которые установка конструкций с гидрозатвором невозможна: неотапливаемые и оснащенные системой «теплый пол». Обусловлено это тем, что вода в гидрозатворе может замерзнуть, теплый пол или другие отопительные приборы, также как и редкая эксплуатация оборудования (менее двух раз в неделю) способствуют пересыханию водной пробки. Всю большую популярность сухие трапы приобретают для монтажа в душевых кабинах и в бане.

Компактные конструкции как нельзя лучше подходят для установки в ограниченном пространстве. Простота установки позволяет выполнить работы самостоятельно. Отсутствие необходимости частых проверок и постоянного наличия в системе воды, удобство эксплуатации, повышенная устойчивость к механическим воздействиям и засорам, исключение возможности скапливания воды, что может привести к образованию вредной бактериальной флоры — это основные преимущества сухих трапов в сравнении с гидравлическими. Однако, у традиционного варианта также существуют достоинства. Выбор трапов с гидрозатворами больше, их популярность обеспечивает широкий ассортимент предложений. Кроме этого, конструкции с сухим затвором обладают и другими недостатками:

* наличие в многоквартирных домах обратной тяги в фановых трубах приводит к смещению клапанов, в результате трап перестает выполнять собственные функции;

* пружина, являющаяся частью конструкций мембранного типа, со временем растягивается, пропадает герметичность сливного отверстия, запахи проникают в помещение;

* отсутствие у клапана внешней прижимающей силы и обеспечивающей герметичность прокладки может привести к нарушению в работе затвора. Любая небольшая частица мусора, прошедшая сквозь сливную решетку, также может послужить причиной нарушения герметичности.

Сухой сифон: характеристики и советы по выбору

Без сифона не обойдется ни одна сантехническая система, имеющая соединение с канализацией. Данный элемент ограждает внутреннее пространство дома от попадания резких и неприятных запахов. Сегодня в продаже представлено большое количество разнообразных подвидов сифона: трубный, гофрированный, бутылочный. Особняком в этом ассортименте стоит сухой сифон – последнее достижение современных технологий в области сантехники.

Что представляет собой данное устройство, каковы его характерные особенности и как самостоятельно выбрать сухой сифон для домашнего использования – подробную информацию об этом вы найдете в нашем материале.

Разнообразие дизайнерских решений

Сегодня в продаже можно встретить множество сухих трапов, которые имеют свою, уникальную конфигурацию. Существует три основных вида трапов, в зависимости от формы:

• угловые;
• круглые;
• прямоугольные.

Угловые трапы монтируются в углу (отсюда и название) и являются практически незаметными. Прямоугольные и круглые приспособления разрешается устанавливать в любой части ванной комнаты. Большую популярность на рынке сантехники имеют пластмассовые, стальные и комбинированные модели.

Решётки для трапа отличаются по рисунку щелей, перфорации и т. д. Ассортимент решёток невероятно широк. А также существуют изделия, которые имеют светодиодную подсветку. Оснащённый подсветкой слив способен создать неповторимую атмосферу в ванной комнате. Однако и стоимость на такое приспособление выше.

В зависимости от конструкции, трап устанавливают по центру пола или в любом углу, а решетка может играть декоративную роль, дополняя интерьер

Бюджетных вариантов тоже довольно много, поэтому подобрать необходимый вариант для конкретного случая не составит труда. Стоит запомнить, что внешний вид устройства второстепенен

Главное, на что необходимо обращать внимание при выборе такого устройства — технические характеристики. Это позволит приобрести эффективное изделие, которое прослужит много лет

Разновидности сифонов

Данное сантехническое оборудование бывает различных видов. Для того, чтобы не ошибиться при выборе и покупке, необходимо узнать подробные характеристики каждого из них.

И не забывайте узнавать размеры сифона под раковину. Сифоны для раковин бывают:

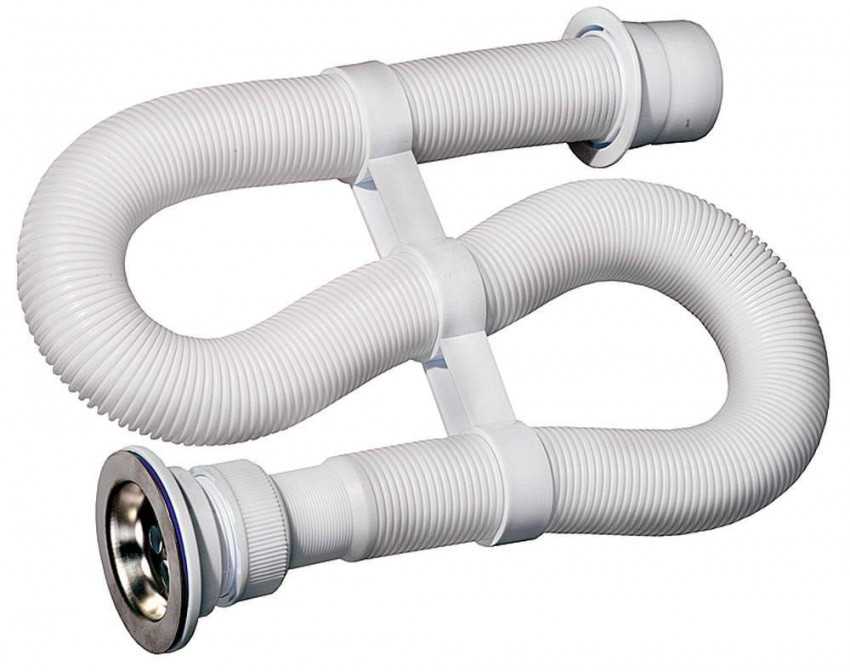

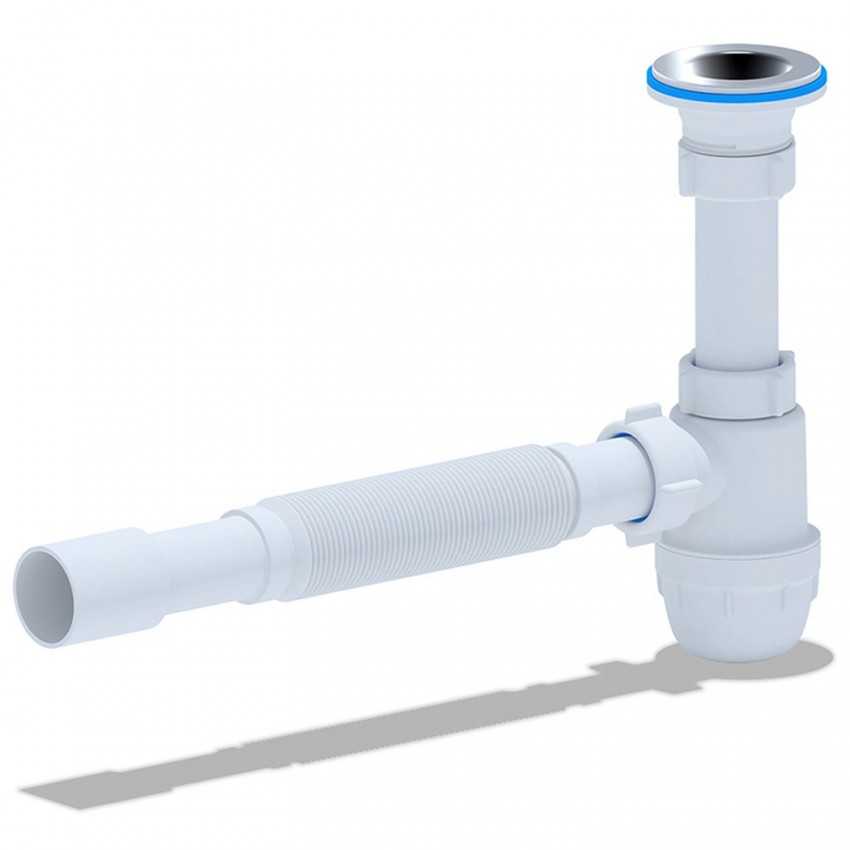

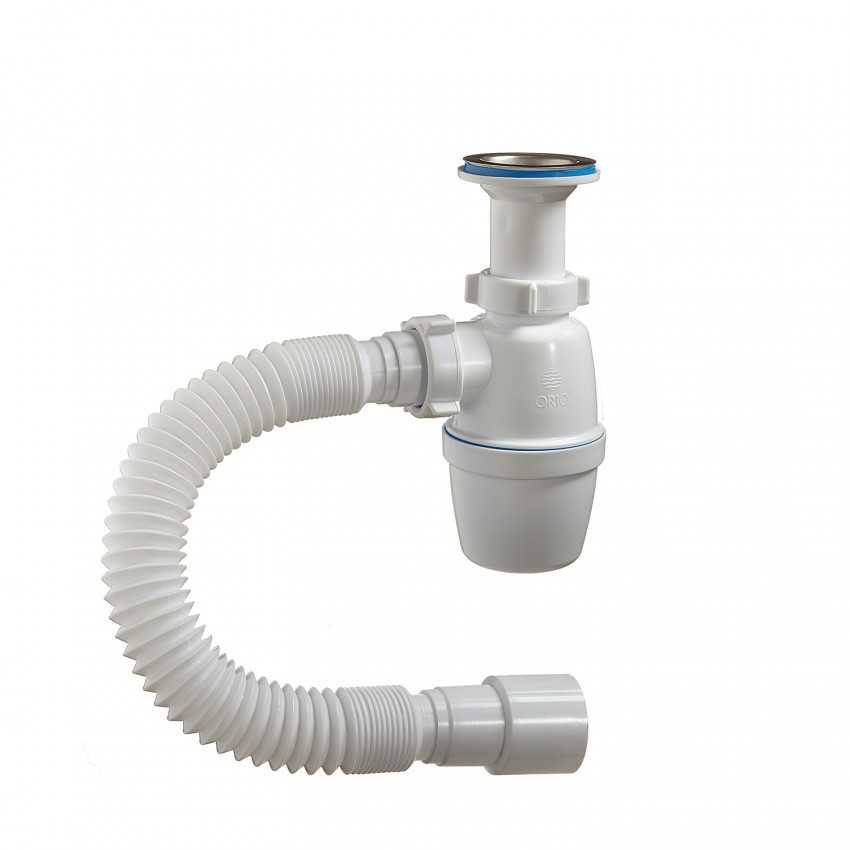

Гофрированные

Такой вариант представляет собой трубу из складчатого материала, чаще всего они выполнены из пластика. Данный вид сифона имеет массу преимуществ, к примеру, из-за своей пластичности он компактен и достаточно прочен.

Однако и отрицательные качества конструкции ощутимы. Она не терпит слишком резких температур и при жировых засорах для того, чтобы вымыть трубу требуется ее полностью разобрать.

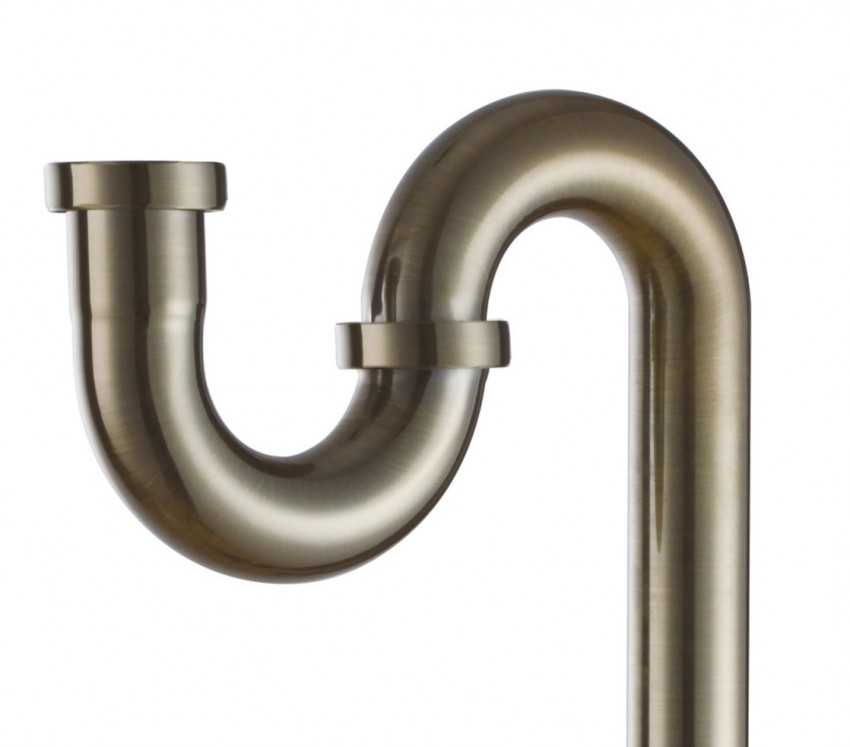

Трубчатые

Данный вид сифона изготавливается из металла или пластика. Такие сифоны больше всего поддаются серьезным загрязнениям. Именно по этой причине они пользуются меньшим спросом, чем другие варианты.

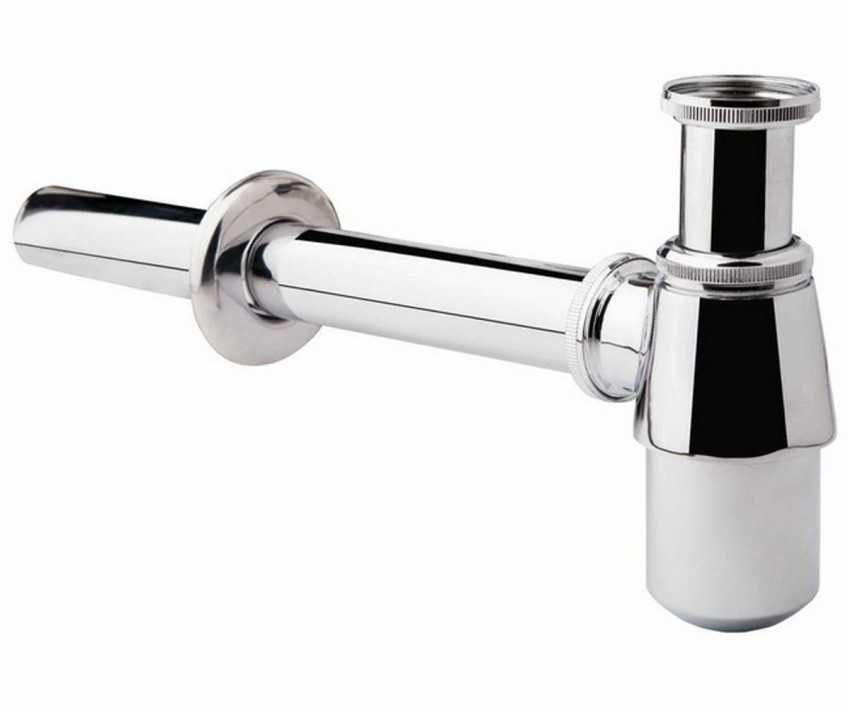

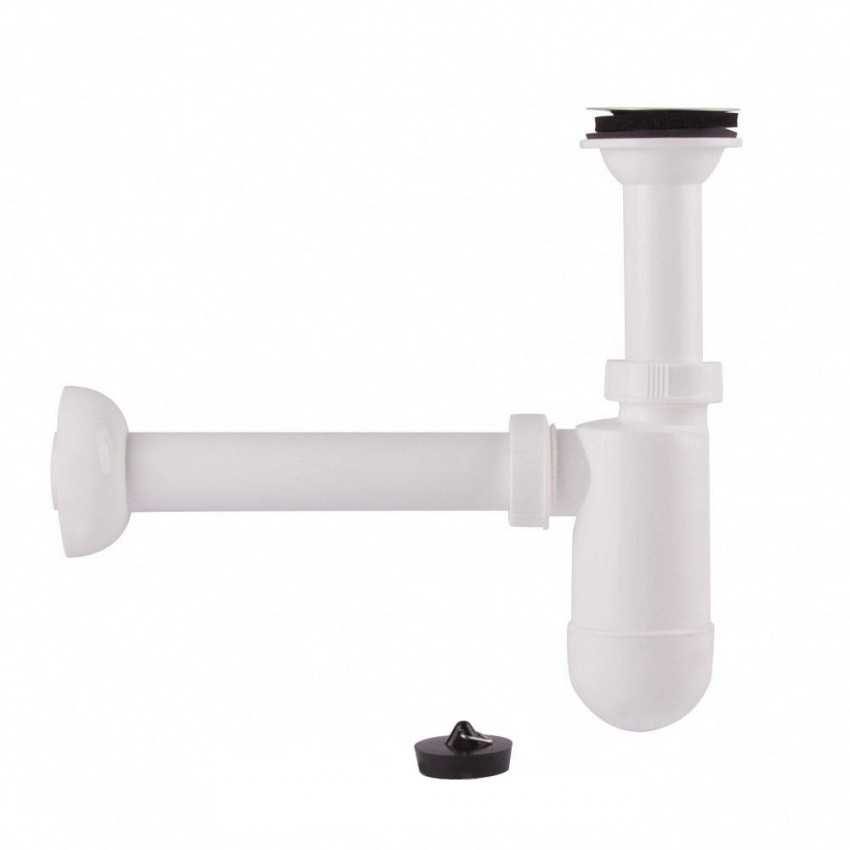

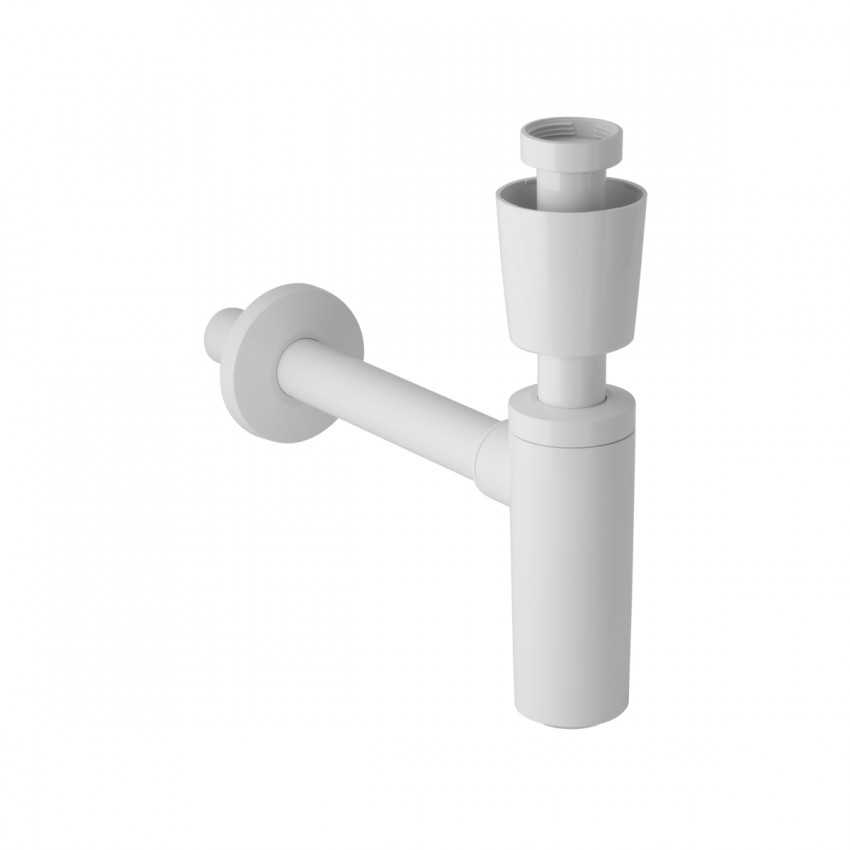

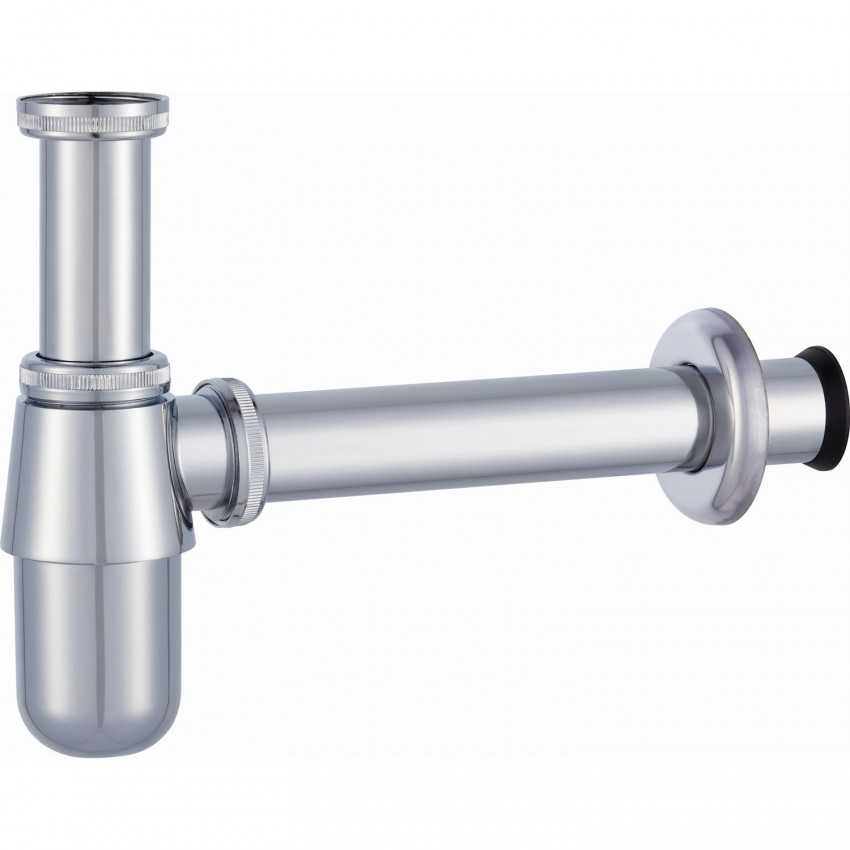

Бутылочные

Они изготавливаются в форме трубы, по середине которой находится емкость, похожая на колбу. Этот вид сифона удобен по многим причинам. Он не требует полного демонтажа для промывки.

Сухие

Такой вид сифонов появился совсем недавно. Он содержит мембрану из резины, которая при протекании воды раскрывается, а затем снова закрывается и не пропускает неприятные запахи из канализации.

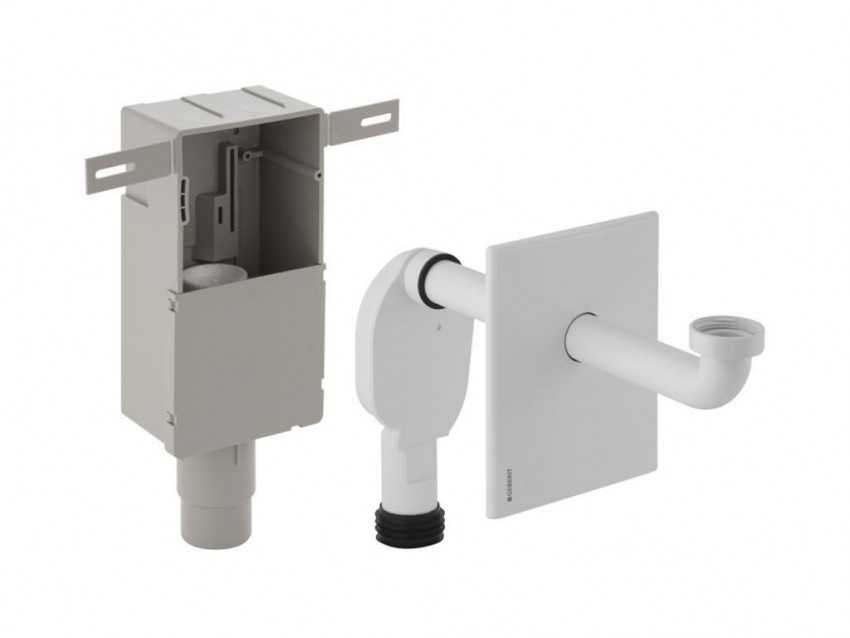

Плоские и скрытые

Они предназначены для установки в небольших помещениях. В тех местах, где невозможно установить полноценные большие сифоны эти подойдут лучше всего.

Как установить сифон в ванну

Поставить слив совсем не сложно, и, если вы сомневаетесь в своих силах, начните работу с изучения инструкции, которая всегда прилагается к комплекту.

Если вы собираетесь устанавливать сифон, меняя старую конструкцию, не забудьте тщательно зачистить место установки и удалить все остатки клея-герметика.

Вот несложная последовательность работы:

Иллюстрация
Описание действия

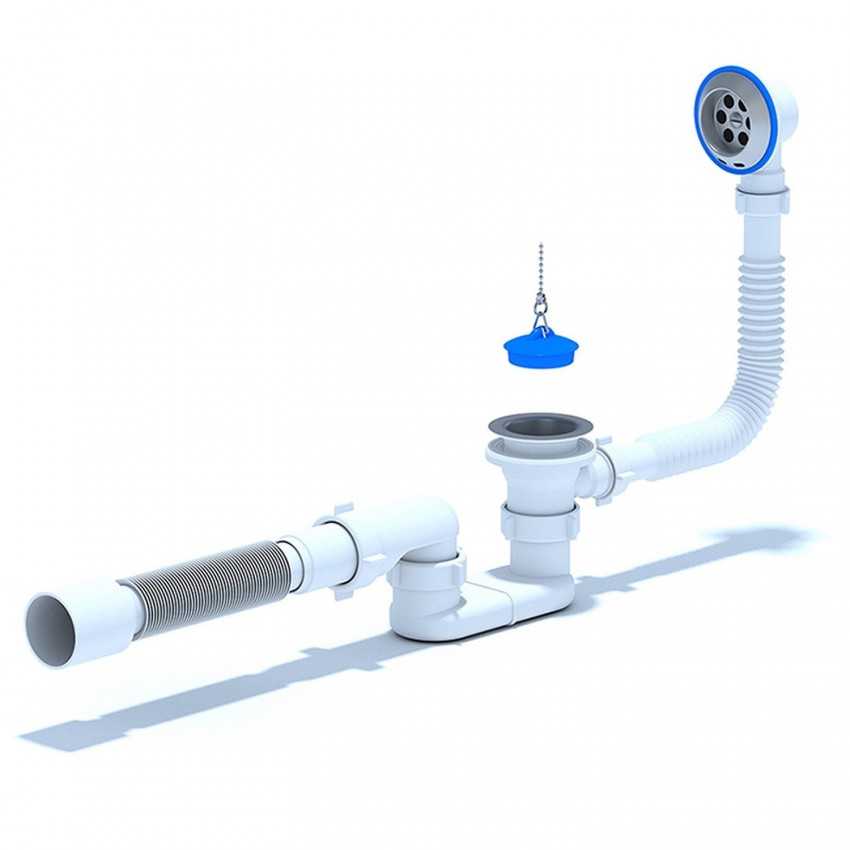

Это полный комплект слива с переливом, множество деталей которого могут вызвать у новичка небольшое затруднение

Начать следует со сборки колена, которое соединяется с канализацией. Необходимо вложить прокладку и надеть винтовое кольцо

Это колено фиксируется на основной части с помощью винтового кольца

В отверстие слива тоже нужно вложить прокладку

На этом этапе вкручена нижняя часть слива

Окончательная сборка этой детали завершается крышкой ревизионного отверстия. Через неё можно потом, при необходимости, прочистить сток от загрязнения

Прежде чем ставить слив в саму ванну, необходимо проложить резиновый клапан

Затем, придерживая конструкцию слива рукой, нужно вкрутить опорный штырь в ванной

Следующий этап – фиксация стока перелива. Здесь тоже необходимо вставить прокладку и зафиксировать слив с помощью штыря изнутри.

Тонкая гофрированная трубка соединяет слив с переливом

Она оснащена прокладками и винтовыми кольцами для фиксации

Важно правильно надевать все прокладки – сужающейся стороной к концу трубки

И последний этап – установка гофры, которая соединит конструкцию слива с канализационной трубой

Наглядно процесс монтажа устройства слива можно увидеть в этом небольшом видеоматериале:

Watch this video on YouTube

Что выбрать?

Чтобы разобраться, какой сифон для ванны лучше, нужно для начала определиться с типом самой ванны, а точнее, с расположением труб канализационного стока и расстоянием до них от сливного отверстия.

Хороший сифон на ванну может быть как трубчатым (в том числе гибким), так и бутылочным. Все зависит от высоты, на которую поднята ванна, и расстояния до коллектора. Материал, из которого сделана система, сейчас не имеет большого значения – даже срок службы недорогой пластиковой сантехники исчисляется десятками лет. Разве что при покупке имеет смысл выбирать комплект из полипропилена, а не полиэтилена, так как полипропилен лучше выдерживает перепады температур.

Если необходим хороший сифон для ванны, то, как его выбрать, надо узнать заранее. Металлический или под ванну сейчас является по большей части дизайнерским решением, то есть служит для красоты. Он выполняется из латуни или бронзы, которые не ржавеют, но окисляются, поэтому должны быть обработаны специальным составом, предотвращающим этот процесс. Трубы и гидрозапоры из нержавеющей стали тоже присутствуют на рынке, но стоят значительно дороже

При этом их эксплуатационные характеристики сопоставимы с пластиковыми.
Стоить обратить внимание лишь на конструкцию, чтобы случайно не купить под ванну сифон для раковины. Сифон для ванной всегда имеет два отвода: для сливного и переливного отверстий, которые соединяются непосредственно перед гидрозатвором.
Если вы любитель технического прогресса, можете обратить внимание на автоматические системы – у них в клапан перелива встроен переключатель, которым можно открывать и закрывать слив, не опуская в воду руки

Но такие системы, естественно, значительно дороже и сложнее в монтаже.

Что такое гидрозатвор

Одним из необходимых и обязательных элементов любого сантехнического прибора, подключенного к канализационной системе, является сифон.

Это простейшее устройство, горизонтального изгиба выпускной гарнитуры, в котором всегда присутствует некоторый объем воды. Это — гидрозатвор для канализации, он выполняет важную функцию отсечки объема канализационной системы от внутренней атмосферы жилого или общественного помещения. Как правило, сантехнические приборы представляют собой род чаши с выходным отверстием.

Сифон является частью выпускной гарнитуры и подключается к отверстию для слива как отдельный элемент. Это облегчает изготовление и монтаж, позволяет просто и быстро произвести замену дефектного устройства.

Единственным устройством, которое имеет собственный гидравлический затвор в качестве неотделимого элемента конструкции, обеспечивающего функциональные возможности, является унитаз. Его сифон обеспечивает удаление отходов вместе с потоком воды и не может монтироваться отдельно.

Канализационный трап с сухим сифоном

Монтаж такой конструкции производится в помещениях, где слив происходит со всей поверхности пола. Во время строительства обустраивается герметичная стяжка пола, в которой обустраивается сифон для предотвращения доступа воздуха из канализации.

Но в случае с канализационным трапом в ванной или бане необходимо учитывать длительные простои помещения, что в особенности касается душевых помещений в банях. В таких ситуациях во время пересыхания воды в затворе, воздух с неприятным запахом из канализации легко проникает в помещение.

Из-за этого, кроме гидрозатвора, в банях и ванной комнате также устанавливают и сухой сифон. Он не представляет собой специальное устройство, и его установка осуществляется в составе конструкции канализационного трапа. Данный затвор позволяет перекрыть просвет трубы даже без воды.

Как выбрать

                На
выбор конструкции сифона влияют различные факторы:

• диаметр канализационной трубы;
• размер и наличие места для размещения устройства;
• материал и наличие дополнительных присоединительных патрубков;
• наличие (или необходимость) перелива.

Гидрозатвор для канализации 50 необходим для ванн, умывальников, кухонных моек, посудомоечных или стиральных машин. Горизонтальный трубопровод для этих устройств имеет диаметр 50 мм, достаточный для отведения стоков от этих приборов. Для унитазов, стояков или в иных ситуациях необходим гидрозатвор для канализации 110, рассчитанный на отсечку крупного диаметра трубы и обладающий соответствующими размерами. Трубы на 110 мм, как правило, используются для вертикальной части системы. Гидрозатвор на них возможен только в нижней, подвальной части, как отсечка от биогаза из внешней системы или собственной очистной установки. Как правило, выбор подобных элементов производится на ранней стадии, пока дом еще проектируется. Основным критерием выбора является надежность, простота монтажа и невысокая стоимость устройства.

Разнообразие конструкций

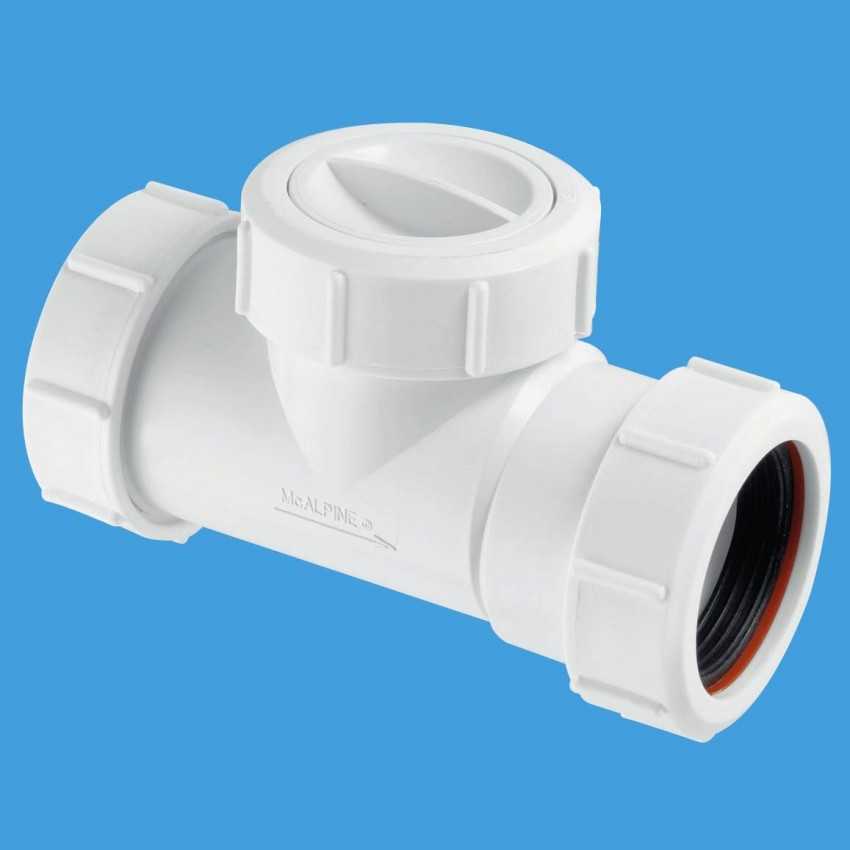

Поставив канализационный обратный клапан, можно полностью блокировать обратный ход стоков.

Это оборудование классифицируют по виду заслонки и принципу её действия.

Виды обратных клапанов:

• Поворотные. Имеют подпружиненную круглую мембрану в виде тарелки, перекрывающую при необходимости просвет трубы. Называются ещё лепестковыми или хлопушками.
• Подъёмные. Поток давит на перекрывающую проход мембрану, сжимая пружину, и тарелка подымается. Когда стоков нет, проход запирается.
• Шаровые. В качестве запирающего устройства используется шарик, который при прохождении стоков закатывается в предусмотренное углубление в корпусе клапана, открывая проход, а если в трубе сухо – шарик перекрывает сечение.
• Межфланцевые. Имеет форму небольшого цилиндра с поворотной заслонкой, которая крепится к центральному стержню или пружиной к стенке корпуса.

Обратный (невозвратный) клапан – довольно объёмное устройство, которое чаще всего ставят таким образом: один клапан, диаметром 110 мм, — перед унитазом, а второй, на 50 мм, монтируют на ветку ко всем другим приборам

При установке важно учесть направление движения стоков и возможность свободного доступа для периодической чистки клапана

Разновидности сливных конструкций для душа

Существует большое разнообразие разновидностей сливов для душа в полу под плитку подобного типа. Душевые трапики могут отличаться по форме, конструкции, размерам (по высоте), по материалам изготовления. Касаемо формы решеток, они могут быть прямоугольными, квадратными или круглыми.

А по конструкции различают пристенные, точечные и линейные приспособления. Линейные конструкции устанавливаются, чаще всего, в углу или по краю душевой. Точечные трапы могут быть расположены в любом месте на полу под плиткой, Ну а пристенные устройства монтируются преимущественно у одной из стенок.Различаются трапы также по типу выпуска: горизонтальный или вертикальный. От его расположения зависит, в каком направлении будет подключаться к сливу канализационная труба.

Как правило, в конструкции большинства трапов предусмотрен обыкновенный гидрозатвор, располагающийся в сифоне. Но такое устройство обладает одним существенным недостатком – если долго не пользоваться душем, то вода внутри испаряется, и неприятные запахи проникают в ванную комнату. В этом случае, лучше выбрать трапик для пола душа с сухим затвором.

Конструкции, имеющие сухой затвор, полностью изолируют помещения от проникновения запахов из канализации, поскольку в этом устройстве, кроме водного затвора, имеются еще несколько заслонок, которые перекрывают канал под действием собственного веса. Когда вода проникает в сливной канал, то эти заслонки открываются, беспрепятственно пропуская жидкость, а потом снова закрываются.

Слив в плиточном полу душевой устанавливают в самом удобном для этого месте. Главное, чтобы трап располагался в самой низкой точке санузла, обеспечивая эффективный сбор стекающей жидкости. Так, сливное отверстие может монтироваться в следующих местах:

1. В центре душевой кабинки или с незначительным смещением в одну из сторон. Стандарт вариант расположения слива. В этом случае необходимо обеспечить соответствующий уклон пола от четырех стенок.
2. У стены. В этом случае уклон пола выполняется от одной из стенок по направлению к сливному отверстию. Как правило, таким образом располагают щелевые трапы с высокой пропускной способностью, поскольку такие устройства засоряются реже.
3. В углу. Сливное отверстие такого типа отлично смотрится на полу, не бросаясь в глаза. В этом случае уклон поверхности пола делают в двух плоскостях к нужному углу, обеспечивая сток воды к определенному месту.

Стоит отметить, что при выборе душевого трапа необходимо также обращать внимание на высоту приспособления. От этого параметра зависит, насколько нужно поднимать уровень напольного покрытия у сливного отверстия. Конечно, всем хочется, чтобы высота пола была как можно ниже, однако учитывайте, что чем больше высота трапа, тем у него выше пропускная способность

Поэтому существует особый вид трапа с регулируемой высотой, выбирая его, можно приспособить устройство к любой высоте стяжки

Конечно, всем хочется, чтобы высота пола была как можно ниже, однако учитывайте, что чем больше высота трапа, тем у него выше пропускная способность. Поэтому существует особый вид трапа с регулируемой высотой, выбирая его, можно приспособить устройство к любой высоте стяжки.

Что такое сифон и для чего он необходим?

Сифон – это емкость, обычно выполненная из пластика или металла, предназначенная для создания гидрозатвора между бытовыми приборами и системой канализации, к которой они подключены. В обязательном порядке его устанавливают под кухонными мойками и ванными, а также при подключении посудомоечных и стиральных машин.

Некоторые стиральные машины снабжены специальным фильтром – контейнером, предназначенным для фильтрации и накопления крупного мусора или небольших предметов, которые попали в стиральную машину вместе с одеждой

Однако такой элемент есть далеко не в каждой модели!

С помощью сифона создается водяной барьер на входе в канализационную систему, что позволяет решить целый ряд важных задач:

• предотвратить проникновение в жилые помещения неприятных запахов, характерных для канализации;
• использовать его как место накопления мелкого мусора, предметов и других загрязнений, попадающих из стиральной машины в сливное отверстие;
• предотвратить образование сложных и опасных засоров в канализационных трубах;
• снизить нагрузку на насос стиральной машины и т.п.

Чем короче шланг стиральной машины, чем меньше на нем изгибов, тем меньше работы насосному оборудованию, которое перекачивает грязную воду в канализацию.

Сифон эффективно справляется с такой задачей. Иногда в нем можно обнаружить даже ювелирные украшения, случайно отправившиеся на стирку с грудой грязного белья.

Отсутствие сифона привело бы в таком случае к длительным, трудоемким поисковым операциям в канализационных трубах. Еще одна проблема, которая возникает в отсутствие сифона – засоры канализационной системы. Установить сифон и проще, и дешевле, чем выполнять работы по прочистке засоров.

Основные функции сифона для ванны

Функции сифона для ванной

В первую очередь нужно знать, что данный сантехнический элемент для ванной предназначен исполнять две основные функции:

• отвод воды из ванной в канализацию;
• остановка проникания запахов из канализации.

Для каждой из функций сантехника для слива воды имеет определенные особенности конструкции.

Для правильного отвода воды, сифон состоит из двух частей: сливной блок и переливной блок. Оба блока являют собой трубопроводы. Сливная труба предназначена для непосредственного слива воды из ванны, и крепится в ее днище. Именно ее устьевы перекрываете пробкой при наборе воды в ванну.

Переливная труба предназначена для защиты от перелива воды через край и крепится она на бортике ванной чуть ниже края. Обязательно нужно следить, чтобы в тот момент, когда в ванну набирается вода, проход переливной трубы был открыт.

Функцию остановки проникания неприятных запахов из канализации, которые постоянно пытаются оттуда прорваться, сифон исполняет благодаря своей изогнутой конструкции. В изгибе трубы, который еще называют «коленом», постоянно остается некоторое количество воды после слива. Этот водяной заслон и преграждает путь запахов и газов из канализационных труб.

Материалы, из которых изготавливают сантехнику для слива воды

Материалы для изготовления сифонов

Независимо от материалов, из которых изготавливают ванны, сифоны для них могут быть сделаны из разнообразных материалов. Это может быть сталь, латунь, полипропилен, поливинилхлорид и т.д. Также в конструкции данного сантехнического устройства есть гибкие, иногда гофрированные трубы, они регулируемые по длине и служат для соединения с канализационными трубами.

В общем, сливно-переливные конструкции для ванн по материалам изготовления удобно разделять на две группы — пластиковые и металлические.

Задаваясь вопросом как выбрать сифон для ванны в пластиковом варианте, помните — для их качества важно, чтобы материал был прочен, устойчив к воздействию водной среды. Декоративные части, которые видны, лучше чтобы были хромированы

Металлические сливные элементы для ванны чаще всего делают из сплава меди и латуни. Довольно долговечный и удобный материал: не окисляется и не ржавеет под воздействием воды. Единственным недостатком есть то, что цена будет превышать такой же пластиковый аналог.

Разнообразие сифонов по их функциональности

Разновидности сифонов по конструкции

По исполняемым функциям сливы для ванной могут быть разнообразны. Элементарное знание, об их видах поможет определиться, какой выбрать сифон для ванны. По функциональности можно выделить три основных вида:

• классические;
• автоматические;
• сифоны системы click-clack.

Классические сифоны — это те, которые знакомы, каждому из нас: для того чтобы набрать в ванную воды нужно закрыть отверстие слива пробкой, чтобы вода ушла из ванной достаточно вынуть заглушку, дернув за цепочку.

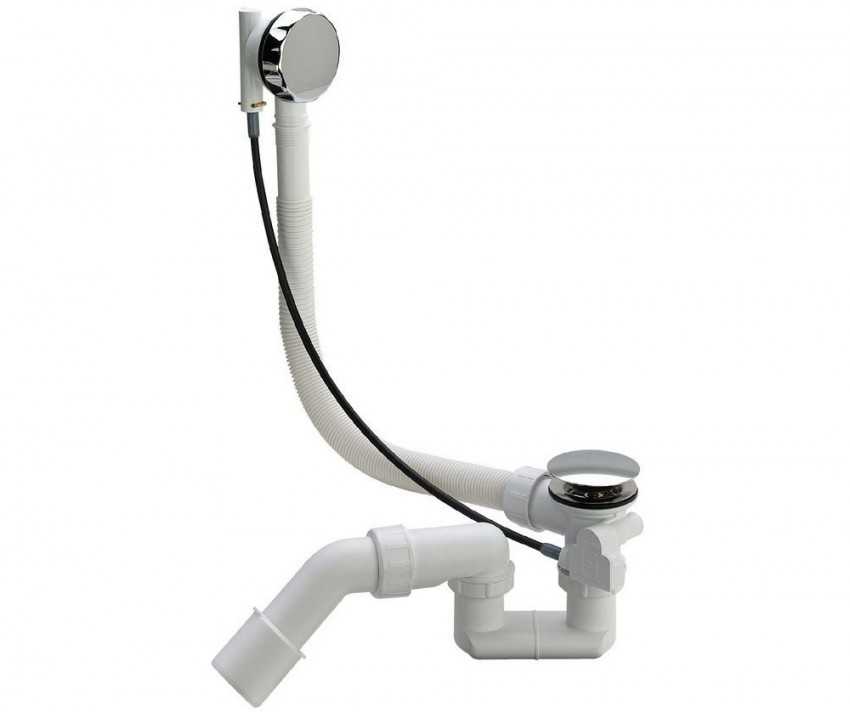

С развитием сантехнической отрасли, обычные сифоны для ванны стали заменять автоматические. В таком варианте на переливе установлена специальная ручка, которая контролирует и слив и перелив, соединяя их между собой по внешней стороне ванной. Ее можно повернуть в две позиции: при повороте в одну сторону закрывается слив и открывается перелив, в другую — наоборот.

Совсем недавно стали появляться еще более функциональные сифоны для ванн оборудованные системой click-clack. Здесь регулировка закрывания и открывания расположена в сливе. При нажатии на заглушку слива, он закрывается, при повторном нажатии — открывается. Помимо функциональности, все три вида отличаются тем, сколько стоит сифон для ванной в каждом варианте.
