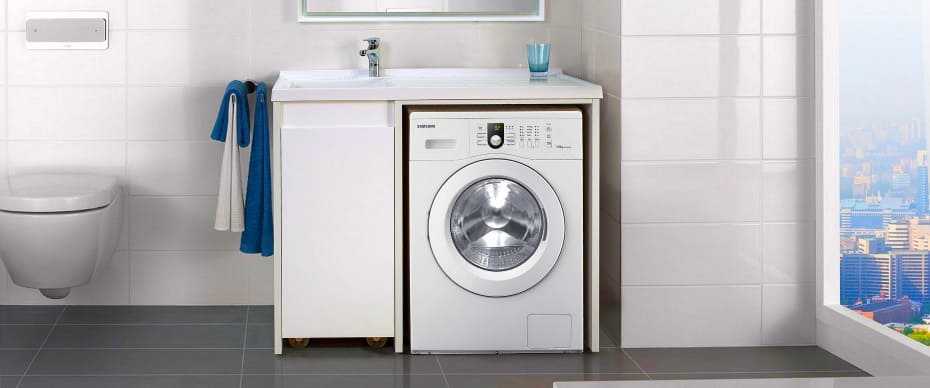

Установка раковины над стиральной машиной

Что учесть при выборе умывальника над стиральной машиной – советы редакции Zuzako

Учитывая особенности эксплуатации сантехнического оборудования и работы электрического прибора, можно с уверенностью сказать, что использовать стандартную раковину с отверстием сливным, расположенным ровно по центру нельзя. Нужна модель с плоской чашей, у которой сливное отверстие и сифон размещены в задней части корпуса или возле боковой стенки.

Модели со сливом сбоку и сзади

Есть раковины с плоским сифоном. Он размещается сразу под сливным отверстием, отток воды получается хорошим, но есть риск появления короткого замыкания, если сифон начнёт течь.

Горизонтальный сифон располагается максимально близко к стене, к которой крепится раковина. Сточные воды уходят из него в горизонтальном положении. Это помогает обеспечивать полную безопасность совместной работы раковины и стиральной машины. Но возрастает риск образования засоров. Поэтому пользоваться изделиями подобного рода нужно более аккуратно, не допуская попадания в слив волос, кусочков мыла, другого сора.

Раковины со столешницей

Такой тип оборудования на отечественном рынке появился относительно недавно. Он помогает решать сложные задачи там, где место максимально мало и хочется на небольшом пространстве разместить как можно больше техники. В ванной комнате раковина со столешницей используется для организации дополнительной системы хранения. Под плоскую поверхность устанавливается стиральная машина, раковина оказывается сбоку. Под ней можно ставить мебельную тумбу. Но и без неё изделие будет выглядеть великолепно. На столешнице можно уместить все умывальные принадлежности и что-то ещё более крупное.

Справочная статья, основанная на экспертном мнении автора.

Источник

Установка раковины над электроприбором

Технология монтажа оборудования достаточно проста и включает в себя три основных этапа. Подробно рассмотрим каждый из них.

Закрепляем чашу

Для крепления раковины-«кувшинки» на стену используются кронштейны, которые идут с ней в комплекте. Мастеру нужно только закрепить их на нужной высоте и навесить чашу.

Приступаем к работе:

• Выполняем разметку стены. Проводим линию, соответствующую верхней панели стиральной машины. Остальные отметки будем делать относительно этой черты. Примеряем чашу, не забывая оставить зазор между раковиной и стиральной машиной. Его величина зависит от типа сифона. Намечаем отверстия под крепежи. Если чаша располагается вплотную к ванне и предполагается установка общего смесителя, проверяем, достаточна ли длина его излива.
• Сверлим отверстия. В качестве крепежей используем анкерные болты или дюбельные крепления.
• Устанавливаем кронштейны. Болты пока полностью не затягиваем, оставляем небольшие 5 мм зазоры.
• Наносим силиконовый герметик на заднюю часть раковины. Состав накладываем полосой на расстоянии 5-10 мм от кромки чаши. Аналогичную процедуру проводим с выступами кронштейнов, там, где они соприкасаются с поверхностью раковины.
• Устанавливаем чашу на кронштейны. Для этого надеваем на металлические крюки проушины раковины и фиксируем ее к стене дюбельными или анкерными креплениями.
• Полностью затягиваем болты, закрепляющие кронштейны.

Слив раковины-“кувшинки” располагается как можно ближе к задней стенке чаши

Монтируем сифон

Присоединять сифон к раковине рекомендуется до того, как крепления кронштейнов будут затянуты. Устанавливаем устройство в таком порядке:

• Собираем узел, руководствуясь схемой, которую производитель обязательно вкладывает в упаковку с изделием. Не забываем тщательно промазывать силиконовой смазкой все уплотнительные элементы и резьбовые соединения. Затягиваем резьбу очень аккуратно, иначе пластмассовые детали могут не выдержать усилия и сломаться.
• Находим у сифона патрубок для подключения стиральной машины и надеваем на него сливной шланг. Получившееся соединение обязательно закрепляем хомутиком с винтовой затяжкой. Так мы можем быть уверены, что напор сливаемой из бачка стиральной машины воды не сорвет шланг.
• Подключаем выпуск сифона к канализации. Мастера советуют дополнительно изогнуть в виде колена выпуск гофрированной трубы и закрепить его изоляционной лентой или мягкой проволокой. Это необходимо для предупреждения возможного появления неприятного запаха из канализации, поскольку в плоских сифонах, которыми оснащены «кувшинки», в силу их конструктивных особенностей очень часто срывается водяной затвор.

Плоский сифон для раковины оснащается специальным патрубком для подключения сливного шланга от стиральной машины

Устанавливаем смеситель

Конструктивные особенности плоской раковины предполагают отсутствие смесителя. Оптимальный вариант для таких устройств – смеситель, закрепленный на стене.

Чаще всего используется модель с длинным изливом, общая для ванны и умывальника. В некоторых случаях в корпусе «кувшинки» предусмотрено отверстие для установки смесителя.

Он устанавливается в строгом соответствии с инструкцией производителя после того, как закончен монтаж сифона и чаша окончательно закреплена на кронштейнах.

В процессе установки смесителя не нужно забывать о тщательной герметизации. Все уплотнения обязательно промазываем силиконовой смазкой.

Резьбовые соединения уплотняем сантехнической паклей с пастой или фум-лентой. Гайки на шлангах смесителя затягиваем очень аккуратно. Они выполнены из достаточно хрупких цинковых сплавов, чрезмерное усилие может их просто разрушить.

После окончания монтажа проводим пробный пуск и внимательно осматриваем все соединения на предмет возможных протечек.

Если “кувшинка” оснащена отверстием под смеситель, он устанавливается с точным соблюдением всех инструкций от производителя

Раковина для ванной, установленная над стиральной машиной, – практичное решение, помогающее сэкономить и эффективно организовать свободное пространство.

Реализовать его в своем доме очень просто. Нужно правильно подобрать электроприбор и сантехническое оборудование, проще всего будет приобрести специальный комплект. Их предлагают многие компании-производители. Установить такой тандем можно самостоятельно.

В ходе монтажа важно помнить о необходимости обеспечения электробезопасности и выполнять все работы аккуратно, соблюдая все требования инструкции

Виды и особенности выбора раковин

Как уже говорилось выше, для сочетания со стиральной машиной подходят только раковины-кувшинки. Этот вид умывальников классифицируется на разные виды в зависимости от формы, размеров и материалов изготовления. Встречаются модели с отверстием под смеситель и без оного. В последнем случае сантехнический прибор можно закрепить на стене, тем самым освободив умывальник для расположения чашек с зубными щетками и мыльницы.

Материалы

Раковины-кувшинки изготавливаются из таких же материалов, что и другие модели умывальников:

• Керамика. Для изготовления раковин используют два вида материала: фарфор и фаянс. Если сравнивать с металлом, они оба обладают большим весом. В отличие от фаянса, фарфор стоит дороже, обладает благородной белизной, менее порист и редко покрывается мелкими трещинками на верхнем слое глазури при долгом использовании.
• Стекло. Стильное, современное решение, которое подходит для ванных комнат, оформленных в стилях хай тек, техно, футуризм, авангард. Стекло великолепно комбинируется с хромированными поверхностями. В отличие от керамики материал весит меньше. Производители предлагают самые разные цветовые решения: от однотонных раковин и до оригинальных моделей с эффектом омбре и разводами. Стекло долговечный, прочный материал. Однако, оно боится моющих средств с абразивным эффектом и требует ежедневной уборки, так как на поверхности заметны подтеки и следы от высохших капелек воды. Стеклянная раковина обойдется в разы дороже, чем керамический умывальник.
• Металл. В сравнении с камнем и керамикой материал легкий. Он долговечный, а при аккуратном использовании (регулярной чистке составами без абразивного эффекта) сохранит свой первоначальный вид даже спустя годы эксплуатации. Материал невозможно повредить и расколоть во время просверливания технических отверстий. К недостаткам металлических раковин относят только повышение шумности стекающей воды, чего не происходит при столкновении потока с керамикой или камнем.
• Камень. Натуральный камень для изготовления кувшинок используется редко. Среди всех типов материалов он обладает самым внушительным весом, что создает сложности при установке умывальника (нужны очень надежные крепления). Однако, камень экологический материал, он не боится абсолютно ничего и идеально сочетается с популярным эко стилем. Искусственный аналог дешевле, визуально практически не отличается от оригинала, но может расколоться, если умывальник уронить при монтаже.

Очень редко на отечественном рынке встречаются раковины из пластика и дерева. Первые пока что не добрались до нашей страны и не прижились в местных магазинах сантехники, но набирают популярность за рубежом. Раковины из дерева считаются эксклюзивом, который не отличается долговечностью, но, безусловно, поразит гостей своей колоритностью и неординарностью.

Форма и размер

Раковины-кувшинки выпускаются в пяти вариациях форм:

• Полукруглые и круглые;
• Квадратные;
• Прямоугольные;
• Угловые;
• Нестандартных форм.

Последний вариант можно встретить в дизайнерских коллекциях дорогой сантехники. Подобный эксклюзив не подходит для бюджетных вариантов. Что касается размеров, то кувшинки выпускаются во многих вариациях, среди разнообразия которых лидируют следующие модели:

• Mini или Compact. Ее размеры составляют всего 50х64 см. Умывальник прямоугольной формы компактно размещается в любом углу ванной.
• Light. Размеры 60х61см. Модель примечательна наличием смещенного слива и отсутствием отверстия под смеситель.
• Luxe Light. От «простой» Light-версии отличается всего на 1 см, габариты модели составляют 60х62 см.
• Bolero. Размеры этой угловой модели круглой формы составляют 60х64 см.

Также встречаются модели с благозвучными названиями «Deal», «Юни», «Victoria», «Elegant». Они отличаются не только размерами, но и формами. Большинство моделей выпускается только в одной вариации (по материалу изготовления).

Слив

Раковины-кувшинки могут иметь горизонтальную и вертикальную систему слива. Последняя считается более удобной, так как вода под напором быстрее уходит вниз, что уменьшает риски возникновения засоров. «Кувшинка» вместе со стиралкой может иметь только горизонтальный слив. Такая особенность обуславливается повышенной опасностью контакта с электрическим током. Вода будет уходить медленно, периодически застаиваться в раковине и подолгу мыть руки, не закрывая кран, к сожалению, не получится. Встречаются нестандартные модели (обычно угловые), у которых слив размещается сбоку.

Виды раковин, устанавливаемых над стиральной машиной

Конструкция, размещенная на расстоянии 6 см. от стиральной машинки

Главное требование, предъявляемое к такому сантехизделию, это его малая глубина. Вместе со сливным выступом она не должна превышать 20 см. У самых тонких моделей глубина составляет 8—10 см. А длина и ширина должны быть больше габаритов стиральной машины. Внутреннее дно – плоское или слабо вогнутое, с небольшим уклоном в сторону слива. Из-за подобной формы и больших горизонтальных размеров эти раковины называют «кувшинками» или «ракушками».

Форма и материал изготовления

Малая глубина – единственный параметр, объединяющий раковины-кувшинки. В остальном линейка выпускаемых моделей мало отличается от обычных умывальников.

Форма у большинства – квадратная или прямоугольная. Но есть овальные и круглые модели. Даже редко используемые угловые раковины выпускаются в плоском варианте.

Не меньшее разнообразие и по материалам, из которых они изготавливаются: керамика и сантехнический фарфор, металл и стекло. Тем, кому кроме экономии места важен и стильный внешний вид, предлагаются модели из искусственного камня. Но можно купить и бюджетные акриловые плоские раковины.

Расположение слива

Это важная характеристика для умывальника, монтируемого над стиральной машиной. Именно от места, где он расположен, во многом зависит совместимость с той или иной моделью стиралки. А форма сливного отверстия влияет на эффективность водяного стока и частоту его прочистки.

Слив в раковинах-кувшинках по местоположению бывает:

• Центральный, как у обычных рукомойников. Форма традиционно круглая. Такое расположение наиболее удачно для надежного отвода воды. Она будет уходить полностью, не застаиваясь внутри раковины. Но в этом случае сливной сифон будет находиться над стиральной машиной. Поэтому обязательным условием станет применение специального плоского сифона. Однако его установка увеличивает высоту расположения раковины на 10-12 см. Недостатком также является то, что при любых протечках на стыках вода будет попадать на корпус машины.
• Заднее расположение. Выход слива находится в задней части раковины по центру. Там же к нему подсоединяется сифон. Такая конструкция допускает применение обычного сифона, поскольку он будет расположен вплотную к стене, на которой крепится раковина. Но тогда не получится задвинуть к той же стене стиральную машину. Подходящим вариантом для такого слива будет приобретение узких моделей стиралок. Большим плюсом считается то, что при протечке сифона или отводящих шлангов вода не выльется на корпус машины. Возможно только случайное попадание при неаккуратном мытье.
• Боковое расположение. Слив тоже выходит из задней части раковины, но смещен к одной из боковых стенок, располагаясь почти в одном из углов. Никаких преимуществ по сравнению с задним центральным расположением нет. Только оригинальный вид. Возможно, поэтому такие модели мало распространены.

При центральном сливе установка сифона над корпусом стиральной машины увеличивает высоту расположения раковины. Кроме того, расстояние между дном умывальника и верхней крышкой машины тоже становится большим, что не всегда выглядит элегантно. А вот задний и боковой варианты допускают монтаж раковины с минимальным зазором между ней и стиральным прибором. Со стороны они смотрятся, как единый агрегат.

Форма внутреннего сливного отверстия тоже имеет значение:

• Круглое в нижней части раковины полностью сливает воду. Но требует применения специального сифона.
• Щелевидное, прорезанное в задней стенке, не гарантирует полный слив и оставляет часть воды на дне раковины. К тому же узкая щель легче засоряется и ее часто приходится прочищать.

Способы крепления

Настенный тип крепления

Основной вариант – крепление раковины непосредственно к стене с помощью кронштейнов. Высота зависит от размеров стиральной машины и от типа слива.

Возможен и накладной способ, при котором «кувшинка» врезается в столешницу, а машина устанавливается под ней. Столешница может быть только под раковину, но чаще ее совмещают с дополнительной тумбой. Встречаются варианты, при которых машина и раковина разнесены в стороны, а не находятся друг над другом. Но при этом теряется главное преимущество – экономия места в ванной комнате. Это просто красивое оформление раздельного расположения.

Наличие смесителя

Не все раковины-кувшинки имеют отверстие для установки смесителя. Модели, не предназначенные для его размещения, считаются облегченными и в их название добавляется слово «лайт». Такой вариант должен устанавливаться в непосредственной близости от ванной. В этом случае используется смеситель с длинным носиком – один для раковины и для ванной.

Правила установки стиральных машин под умывальник

Для безопасной эксплуатации электрооборудования нужно соблюдать правила монтажа:

• стиральная машина сверху должна быть полностью закрыта раковиной от брызг;
• если вдоль стены проходит канализационная труба, минимальная ширина чаши — 580 мм, если коммуникаций нет, то 500 мм;
• сливные патрубки не должны касаться машины, поскольку при вибрации их можно повредить;
• машину нужно устанавливать строго горизонтально, при наличии уклона использовать резиновые коврики;
• установку и подключение должен проводить квалифицированный специалист.

Нельзя допускать, чтобы стиральная машина выступала спереди из-под умывальника. Это неудобно и небезопасно.

Как выбрать раковину над стиральной машиной?

При выборе компактного устройства, которое предназначено для монтажа над стиральной машинкой, нужно обязательно обратить внимание на целый ряд важных параметров. Вот основные из них

• Размер. Величина мойки должна быть такой, чтобы в ней было удобно мыть руки и выполнять другую работу. При этом она должна без труда умещаться над стиральной машинкой так, чтобы трубы для воды свободно располагались в зазоре между умывальником и бытовым прибором. Также пространства должно хватать для выступающих снизу деталей водопроводного крана – они не должны ни во что упираться.
• Материал. Самыми распространенными материалами для изготовления компактных моек являются керамика и нержавеющая сталь. Каждый из них имеет свои плюсы и минусы. Керамические мойки приятнее выглядят, легче чистятся. Стальные легче и надежнее, однако их тяжелее мыть. Еще один недостаток устройств из стали заключается в том, что они могут легко поцарапаться. При этом повреждения на их поверхности будут очень хорошо видны. Удалить дефекты можно только шлифовкой поверхности с помощью пасты ГОЙИ или других аналогичных абразивов.
• Дизайн. Форма раковины играет в первую очередь эстетическую роль, поэтому ее выбор зависит исключительно от ваших предпочтений. Однако не стоит забывать, что будет лучше, если очертания устройства будут повторять контур машинки. Это обезопасит технику от попадания на нее мелких брызг воды, которые могут вызвать короткое замыкание в блоке управления.
• Тип и местонахождение слива. В настоящее время на прилавках магазинов имеются раковины с различными типами слива. Но далеко не все они удобны в сборке и дальнейшем использовании. Идеальный вариант – сливная труба, расположенная в задней части дна умывальника ближе к крану. Такое конструктивное решение позволяет встроить ее в стену, не оказывая давления на машинку, а затем проложить или внутри стены, или позади бытового электроприбора. Если приобрести устройство со сливом, расположенным ближе к центру, установить его будет гораздо сложнее.

Также перед покупкой придется определиться с типом раковины. В зависимости от особенностей установки и расположения их делят на следующие разновидности:

• стандартные;
• с боковым расположением;
• встраиваемые.

Стандартные устройства располагаются над электроприбором. При этом между ними имеется небольшой зазор, в котором находится сливная труба и другие элементы конструкции. Зазор ничем не прикрыт. Это – наиболее дешевый и простой в монтаже вариант.

Устройства с боковым расположением, как нетрудно догадаться из названия, монтируют сбоку от машинки. Как правило, они имеют дополнительную опорную панель, которая располагается на верхней части электроприбора и придает мойке больше устойчивости. Подходят только в том случае, если ванная комната имеет большую площадь и много свободного пространства.

Встраиваемые умывальник очень напоминают стандартные. Но здесь зазор между умывальником и электроприбором закрыт панелями. Это визуально превращает два устройства в единое целое.

Нужно помнить, что обычные кухонные раковины не предназначены и не подходят для монтажа над стиральной машинкой. Это обусловлено тем, что они очень глубокие и в их нижней части имеется большой выступ. Смонтировать над прибором их, конечно, в большинстве случаев можно. Однако пользоваться такой мойкой в дальнейшем будет очень неудобно в связи с тем, что он будет находиться слишком высоко. Затруднен при монтаже и отвод слива, который в итоге оказывается зажат между двумя устройствами.

Установка умывальника над стиральной машиной

Монтаж сантехники данного типа подразумевает свои особенности и нюансы:

• если выводящая канализационная труба располагается на стене за стиральной машиной, то ширина раковины не должна иметь расстояния менее 58 см. При отсутствии трубы, минимальная ширина составляет 50 см;
• чтобы избежать нарушения соединений сливных патрубков от вибрации, их следует выводить за пределы корпуса техники;
• чаша раковины должна иметь выступающую верхнюю часть (козырек) не менее 5 см, который защитит поверхность агрегата от попадания капель;
• система слива выводится за стиральную машину;
• при установке стиральной машины под раковину следует следить за изолированием всех проводов от проникновения на них влаги. Именно по этой причине следует останавливать свой выбор на изделиях «кувшинках», так как они имеют широкие чаши;
• не забывайте перед установкой стиральной машины тщательно изучить инструкцию, которая в обязательном порядке прилагается к изделию.

Монтаж чаши

В комплект раковины-кувшинки отечественного производства входят кронштейны для крепления сантехники на стене. Если случилось так, что вы их не обнаружили, тогда следует обратиться в любой магазин, где вы их наверняка приобретете. Зарубежные производители предлагают элементы крепежа несколько другого вида, они также являются частью комплекта.

Работа по монтажу раковины над стиральной машинкой начинается с разметки для креплений. Если старые вполне могут справляться со своими функциями, то следует оставить именно их, так как в свое время все делалось на века, поэтому они остаются самым надежным вариантом.

Следующим шагом станет «примерка» чаши. Расстояние между раковиной и машинкой должно составлять примерно 3 см. Если монтируется один смеситель на две единицы сантехники, то необходимо проверить свободное перемещение крана от ванны до раковины. Когда все нюансы учтены, необходимо нанести разметку и просверлить отверстия для болтов. Болты не затягивайте туго, оставляйте зазор в 5 мм. На них крепятся кронштейны.

Далее в отверстие, которое расположено на задней стенке чаши, крепится входящий в комплект металлический крюк, он обеспечивает надежную установку раковины к стене. Крюк фиксируется саморезом, после этого следует затянуть болты, которые держат кронштейны, до упора. Дальнюю стенку чаши обрабатывают силиконовым герметиком.

Установка сифона

Перед работой по сборке и установке сифона необходимо ознакомиться с инструкцией. Сифон крепится до того, как раковина полностью зафиксирована. Шланг для слива воды крепится к патрубку сифона, а сверху одевается хомут, который необходим для обеспечения прочности. Он также сводит к минимуму возможность разрыва связи. Затем гофрированный шланг фиксируется к канализационной требе.

Когда все условия выполнены, конструкцию следует проверить на герметичность. Если появляется течь, то необходимо повторно подтянуть места соединений и убедиться, что прокладки на месте.

Итак, идея монтажа стиральной машины под раковиной сводит на нет проблему нехватки пространства в маленьком помещении ванной комнаты. А правильно рассчитанная точность установки служит гарантом долгой и бесперебойной работы как стиральной машины, так и раковины.

Устанавливаем сифон для раковины «Кувшинка»

Как сделать раковину пригодной для эксплуатации, качественным оборудованием, полностью исправным устройством?

Перед тем как устанавливать раковину, следует сперва правильно подобрать сифон

После установки самой конструкции:

1. Должен быть подключен сифон. Если быть точнее, то для удобства, желательно подключить его к чаше умывальника до того момента, когда она будет подвешена на кронштейны.
2. Для того чтобы сифон стиральной машины и раковины не мешали друг другу и, тем более, не путались и не показывались из-за машинки, стоит провести соединение двух гофрированных трубок посредством специального металлического хомута.
3. Не стоит сжимать слишком сильно, чтобы не повредить трубку и не передавить прокладку.

Только после таких манипуляций, можно подключить шланг в сливную трубу.

Преимущества и недостатки установки специальной раковины над стиральной машиной

Несомненно, плюсов у этой ситуации довольно много:

• Оптимизация пространства. Если скомбинировать верхний и нижний ярус помещения можно неплохо сэкономить пространство. Особенно если установить над умывальником полку или шкафчик с зеркалом.
• Можно подобрать решение для любого интерьера – квадратные, округлые и необычные чаши. Иногда в продаже можно найти комплекты из стиральной машины и раковины.
• Установка стиральной машины под столешницей раковины. Поможет вам сохранить дизайнерское решение, не нарушая его грубой и угловатой бытовой техникой.

Однако, не стоит забывать о недостатках, главный из которых – недостаточная электробезопасность.

• Угроза безопасности. Даже незначительная протечка может привести к тому, что механизм стиральной машины выйдет из строя.
• Не всегда получается предугадать результат . Если стиральная машина слишком низкая или, наоборот – высокая, мойкой будет попросту неудобно пользоваться.
• Нельзя подойти вплотную к раковине, . Это будет не совсем удобно, если вы привыкли чистить зубы и умываться над ней.

Поэтому такое решение жизнеспособно и востребовано у жителей хрущёвок и студий.
