Как сделать экран под ванну своими руками

Как сделать экран

Владелец помещения может сделать экран для ванной из плитки своими руками за несколько дней. Для изготовления конструкции потребуется металлический профиль или брус и гипсокартон толщиной 12 мм. Количество материалов зависит от длины и геометрической формы конструкции. Фиксация компонентов выполняется специальными шурупами с защитным покрытием. Также потребуется кафельная плитка и набор инструментов для укладки (мастерок, гребенка, набор крестиков для регулировки зазоров между элементами).

Этап первый: разметка и установка направляющих для экрана

Последовательность действий при изготовлении каркаса:

  1. Нанести на напольном покрытии контур, соответствующий внешнему периметру ванны. Для разметки используется строительный уровень, который прикладывается к торцевой кромке ванны. Затем проводится параллельная черта, расположенная на расстоянии 20-25 мм от кромки. Зазор необходим для размещения слоя гипсокартона и кафельной плитки.
  2. Прикрепить к полу П-образный профиль или брусок из древесины. Для фиксации используется клей или герметик на силиконовой основе, для повышения прочности конструкции рекомендуется прикрутить элементы винтами, вкрученными в пластиковые дюбели. Если на стенах уложена плитка, то применяются твердосплавные сверла, не повреждающие кафель.
  3. Установить верхнюю направляющую, соединить детали при помощи винтов. Затем устанавливаются фрагменты стоечного профиля, которые позволяют повысить жесткость конструкции. Если в экране предусмотрена ниша или смотровой люк, то зона расположения окна оформляется отрезками стоечного профиля. Для соединения элементов может понадобиться крестовой одноуровневый соединитель.

Этап второй: гипсокартон и плитка

Затем на поверхность каркаса монтируется лист гипсокартона, в котором предварительно режется окно для ревизионного окна. Лист крепится шурупами с шагом 100-150 мм (к направляющему и стоечному профилю). Поверхность покрывается слоем акриловой грунтовки с антигрибковыми присадками. На лицевую часть листа клеится кафель, для проверки вертикального положения элементов используется строительный уровень. Плитка под ванной выдерживается до высыхания монтажной смеси.

Этап третий: затирка швов и ревизия

Заключительным этапом изготовления экрана под ванну из плитки является затирка швов. Мастика вносится резиновым скребком, излишки удаляются влажной губкой. Рама ревизионного люка устанавливается в заранее оформленное окно на герметик или «жидкие гвозди». Если используется съемный люк, то внешняя часть крышки покрывается кафельной плиткой.

Зачем нужен экран для ванны

Если внешние поверхности чаши не имеют аккуратной отделки, то ширма поможет гармонично вписать предмет сантехники, занимающий много места, в интерьер ванной. Кроме эстетической выгоды, хозяева квартиры часто получают дополнительные преимущества:

Отсек для хозяйственных вещей

  1. Возможность использовать пространство под ванной для хранения мелочей. В маленьком и тесном помещении трудно установить дополнительную тумбу для размещения чистящих средств, хозяйственных принадлежностей и пр. Все это легко оставить под ванной, прикрыв декоративным щитом.
  2. Маскировка коммуникаций. Канализационные трубы, подводка к смесителю имеют неприглядный вид, их всегда хочется спрятать. Изящный экран позволит скрыть непривлекательные детали, сделать ванну частью интерьера санузла.
  3. Защита пластиковых емкостей. Недорогие акриловые, пластиковые модели могут треснуть при случайном ударе, если в помещении санузла играют дети, перемещают какие-то предметы. От механических повреждений стенку чаши предохранит только ширма из прочного материала.
  4. Изоляция пространства под ванной. Просушить и проветрить просвет и пол под сантехническим сооружением достаточно сложно. Чтобы туда не попадала влага, не развивалась плесень, устанавливают непроницаемые экраны. Все коммуникации при этом должны быть надежно герметизированы от протечек.

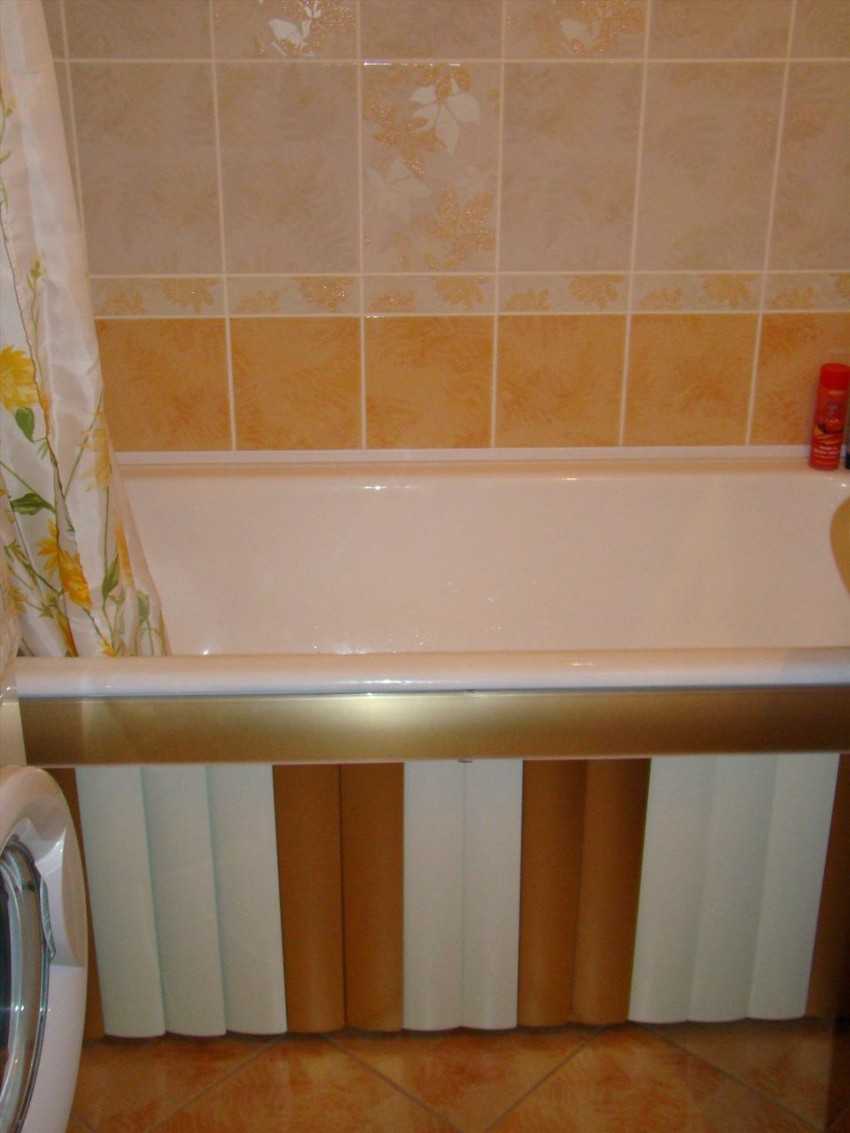

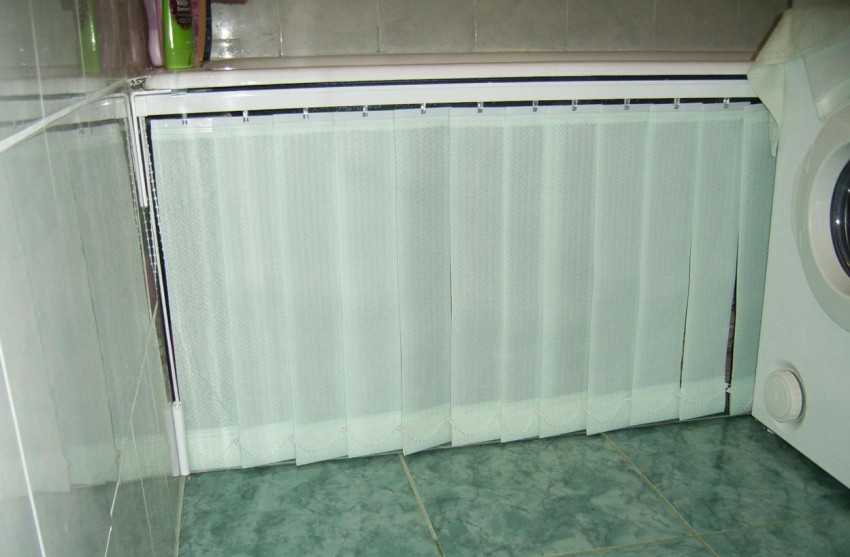

Нестандартная облицовка

К ней можно отнести обтяжку из ткани. Главное, чтобы это был быстросохнущий материал или водонепроницаемый. Дизайнеры советуют отдать предпочтение полиэстеру, либо материалу, который не даст плодиться грибковым образованиям, а также «дышит». Иногда для этих целей использую искусственную кожу.

Крепится такой материал по-разному. Это может быть крепление на липкую ленту, либо на саморезы к установленному каркасу. Самое главное, чтобы она хорошо выполняла свою функцию – защита от попадания влаги под ванную.

На фото можно увидеть, что экран выполняет как защитную, так и функциональную роль. Он помогает разместить бытовую химию, красиво прячет дно ванны, а также имеет небольшой нижний доступ к трубам, в случае аварии.

Естественно, что он почти не несет функциональной нагрузки, а лишь декоративную. Но за таким экраном легко ухаживать и он дополняет ванную специальным бортиком, где можно ставить шампуни и другую косметику.

Способы устройства

Глухой вариант

Экран для ванной из плитки выполняется в виде самых различных конструкций.

Глухой вариант

В основе глухой каркас из гипсокартона или кирпича, который облицовывают плиткой. Отличается простотой монтажа. Недостаток: нет свободного доступа к канализации. Такой вариант используют при отсутствии других способов.

Устройства с люками

Плиткой обклеивают фрагменты из гипсокартона или фанеры. Поверхность выглядит однородной и придает пространству законченный вид.

Конструкция с отверстием

Тип глухой перегородки с наличием отверстия в виде окошка или дверцы. С их помощью открывается доступ к коммуникациям под ванной.

Откидные сооружения

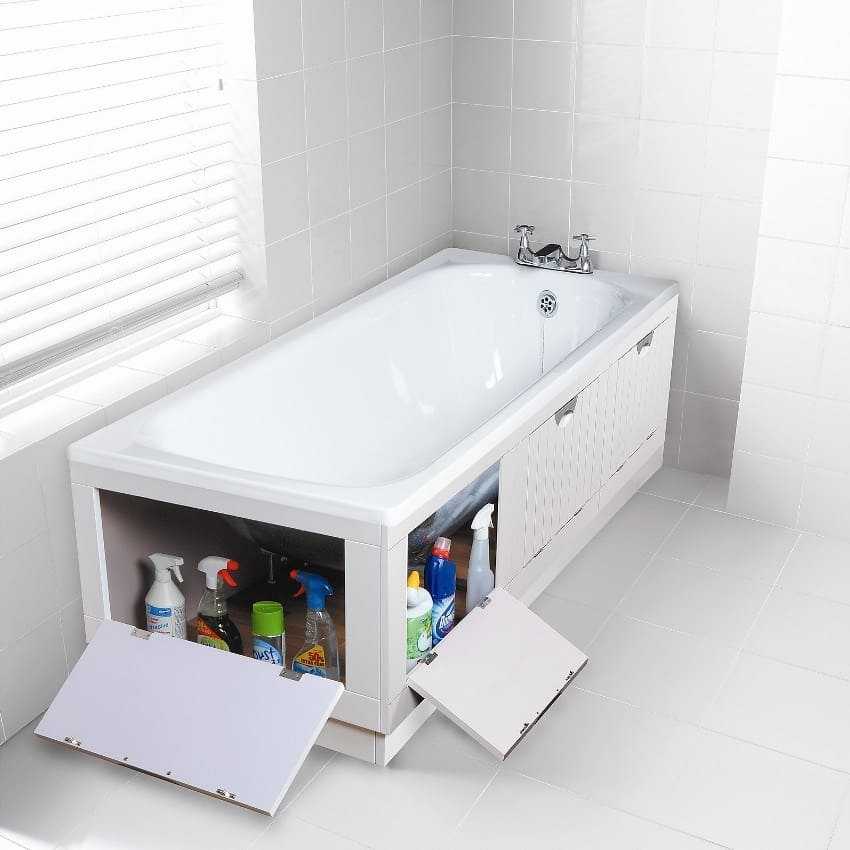

Большой популярностью пользуются откидные варианты. Сплошная дверца крепится к каркасу, она легко открывается, фиксируется в открытом положении. Внутри устанавливают полочки, корзинки для хозяйственных мелочей.

Выкатной блок

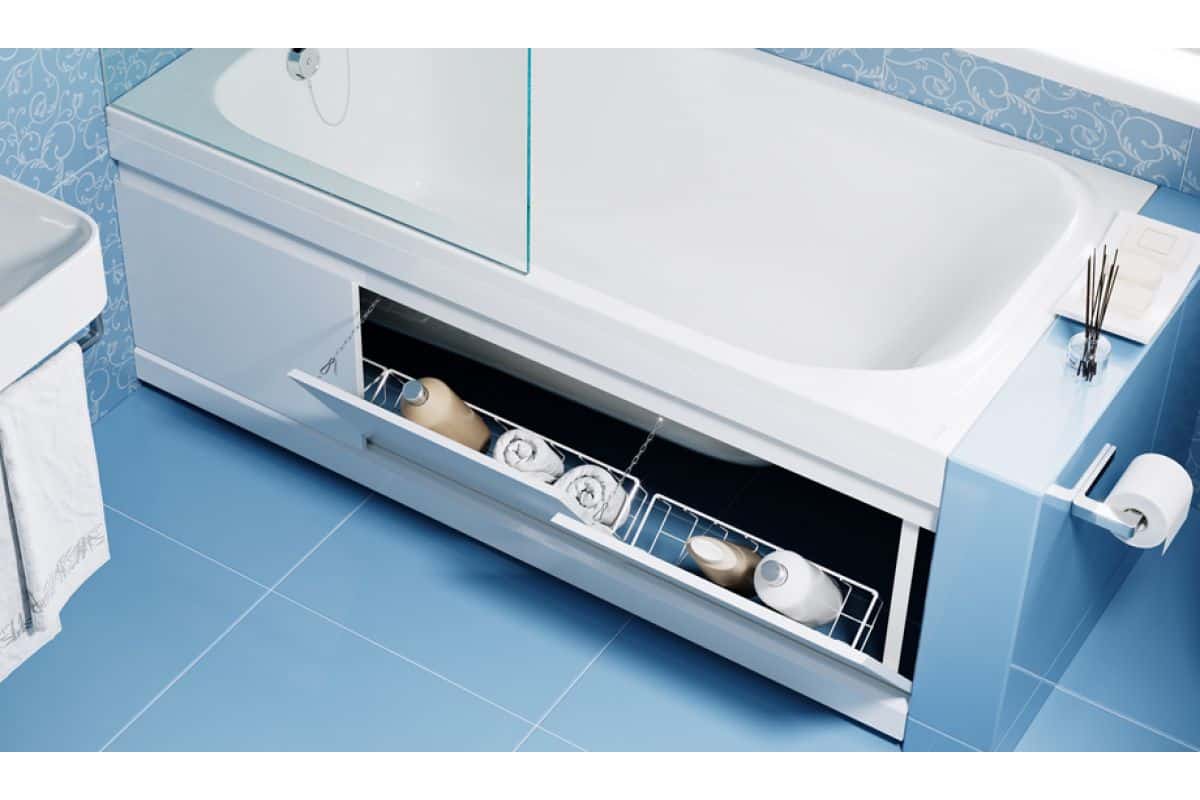

Выполняется в виде выдвижного ящика, в котором хранят разные предметы и бытовую химию. Оригинальное и функциональное решение.

Раздвижной вариант

В конструкцию устанавливают двери на роликах. Обеспечивается легкий доступ к трубам. При использовании плитки конструкция получается слишком громоздкой. Лучше выбирать пластик.

Процесс установки

Итак, экран выбран, собраны все необходимые инструменты и материалы для его монтажа – смело можно приступать к процессу установки. Для того, чтобы получить качественный результат, необходимо точно следовать несложного алгоритма, рекомендуемой специалистами:

  1. разметка мест крепления с помощью уровня;
  2. осуществление необходимых замеров;
  3. изготовление каркаса экрана из металлопрофиля

    Каркас из металлопрофиля

  4. закрепление элементов каркаса соответственно с разметкой;
  5. вырезание панелей из подходящего материала;
  6. закрепление панелей на каркасе;
  7. проведение облицовочных работ.

Как быть с ванной нестандартной формы

Чтобы сделать дверки под ванну, обладающую нестандартной конфигурацией, необходимо точно повторить ее форму. В качестве материала для каркасной конструкции можно применить металлический оцинкованный профиль. Что касается обшивки, то для ее изготовления хорошо подходит плотный экструдированный пенополистирол, обладающий подходящими характеристиками.

Порядок работы:

  1. Обмерять параметры ванны, используя строительную рулетку. Полученные размеры используют при отрезании профиля. Чтобы сделать готовые элементы податливыми для изгиба, их оснащают надрезами с шагом 3 см.
  2. Готовую планку прикладывают к краю ванны, зафиксировав один ее конец изолентой. Посредством небольших усилий нужно повторить профилем все изгибы ванны. Чтобы планка сохраняла придаваемую ей конфигурацию, ее прихватывают скотчем к стенкам. После завершения процедуры скотч наклеивается на всю длину профиля.
  3. Сформированную планку снимают с борта и укладывают на пол, используя для этого дюбели. Ее необходимо сместить внутрь на толщину отделочного материала. Если планируется укладка плитки, то кроме толщины кафеля, необходимо взять в учет слой клея и шпаклевки (это примерно 4-6 мм).
  4. Изготовляют две вертикальные стойки из профиля, ориентируясь на высоту ванны. Их необходимо закрепить на стены.
  5. Пенополистирольный лист режут на ламели шириной 15-20 см. Точные параметры панелей определяют по месту, отталкиваясь от конфигурации ванны.
  6. В процессе монтажа обшивки каждая ламель погружается нижним срезом в профиль, верхним – под борт ванны. Заполнение внутренней пустоты строительной пеной удобнее всего выполнять сразу, по ходу работы. Напротив канализационных труб вырезают окошко под люк. Его монтаж лучше выполнить после высыхания пены.
  7. Для отделки полученного основания применяют водостойкую шпатлевку. Засохшую поверхность необходимо зашлифовать наждачной бумагой и пропитать грунтовкой.

На готовое основание производится укладка керамической плитки или другого облицовочного материала.

Виды и особенности экранов для ванны

Будущая конструкция может выполнять несколько функций: быть декоративным элементом, служить для хранения вещей или обе одновременно. В зависимости от назначения различают виды:

  1. 1. Стационарный – самое простое и быстрое решение. Недостаток состоит в монолитности конструкции. Для ремонта предусматривают небольшие лючки, что не очень удобно. Угловой экран преимущественно делается в таком исполнении.
  2. 2. Съемный – пространство под ванной не используется, но доступ к коммуникациям имеется. При необходимости обшивка легко демонтируется и вновь устанавливается.
  3. 3. Раздвижной – все трубы скрыты, занимает немного места. Позволяет осуществлять легкий доступ к канализации.
  4. 4. Распашной – имеет дверцы, которые открываются в сторону помещения. Удобен в использовании, но больше подходит для просторных комнат.
  5. 5. Откидной – имеет створки, которые открываются в горизонтальном положении. За ними хранят всякую мелочь, но в небольшом помещении занимает много места.

Современная акриловая ванна приобретается с готовыми экранами из пластика. Они изготовлены точно по размерам, собрать и установить очень просто. Владельцы старых стальных и чугунных вынуждены делать их своими руками или оставлять пространство открытым и лицезреть канализационные трубы. Закрывать место под ванной или нет – дело вкуса хозяев.

Экран из пластиковых панелей с откидными дверцами

Ванная комната с экраном преображается, ей придается эстетика и законченность отделки. Но есть еще одна причина, чтобы заняться изготовлением конструкции: пространство можно эксплуатировать с пользой. Место под ванной идеально подходит для хранения мелочей: открывается дверца, а за ней – полки.

Чтобы самостоятельно сделать экран, понадобится совсем немного недорогих материалов на выбор хозяина:

  • любые кирпичи;
  • влагостойкий гипсокартон;
  • пластиковые панели;
  • МДФ или OSB.

За исключением пластика, все остальное требует последующей отделки. Он немного стоит, практичный, биологически нейтральный, устойчив во влажной среде, легко моется. Несмотря на невысокую прочность, больших проблем этот недостаток не представляет. Если какой-то элемент повреждается, его несложно заменить, не разбирая всей конструкции. Используя популярные МДФ-панели, их обязательно обрабатывают специальными составами, потому что они боятся влаги.

Модель с распашными дверцами

Остаются другие варианты. С дизайном тут легче: допускается отделка на любой вкус, чтобы соответствовать стилю ванной комнаты. Кирпич облицовывают декоративной штукатуркой или керамической плиткой. Гипсокартон и панели (не пластиковые) окрашивают, разрисовывают, оклеивают обоями, кафелем. Возможности для фантазии безграничны, главное – чтобы после декорирования экран не утратил функциональности.

Установка экрана

Боковой экран акриловых ванн часто продается отдельно. Для прямоугольных конструкций боковую часть можно выполнить самостоятельно, например, из гипсокартона с последующей облицовкой плиткой. В этом случаи экран устанавливается под углом для удобства размещения ног в процессе выполнения, какой-то, работы над ванной. Для этих же целей в его нижней части, посередине оставляется проем с шириной 200 — 300 мм и высотой 100 — 150 мм.

Подобную защиту будет трудно изготовить для угловых изделий. Поэтому желательно вместе с ванной приобрести стандартный экран. С ним прилагаются захваты, упоры и подпружиненные ножки. Этот комплект не обеспечивает жесткость конструкции.

Рассмотрим один из вариантов укрепления экрана

Прикрепите к ванне и стене металлические захваты и упоры таким образом, чтобы упираясь в упоры и захваты, экран находился на одном уровне с ванной в вертикальном положении.

В монтажные отверстия боковой защиты установите ножки. Подготовьте брус в количестве 6 шт. с высотой, соответствующей высоте между кромками экрана.

Фото крепления экрана акриловой ванны.

В четырех подготовленных элементах в боковой части проделайте отверстие диаметром 14 мм и глубиной, равной высоте соединительной гайки. Так как гайка должна плотно входить в дерево, отверстие не следует рассверливать.

Деревянные изделия с гайками будут выполнять функцию дополнительных опорных ножек, другие служат как арматура.

Вбейте соединительные гайки в брус. На боковых частях защиты произведите разметку отверстий для крепления деревянных элементов к экрану. Брус нужно располагать таким образом: без отверстий по бокам, а другие четыре детали равномерно распределить по защите с учетом имеющихся ножек.

В местах, где будет размещаться доска без соединительных гаек, с двух сторон бурта экрана, посередине проделайте отверстия диаметром 4 мм и произведите зенкеровку для размещения головки самореза на одном уровне с изделием.

В точках установки бруса с гайками в верхней части защиты проделайте отверстия на 4 мм с зенкеровкой, а с противоположной стороны отверстие диаметром 10 мм.

В экране плотно разместите деревянные элементы и зафиксируйте их шурупами и болтами в соответствии с назначением. Установите защиту на свое место, разоприте ее болтами, установленными в дополнительных опорных ножках, между полом и бортом ванны.

Фото крепления угловой акриловой ванны.

Лучшая акриловая ванна с душевой кабиной

Акриловая ванна с душевой кабиной Teuco Armonya 546M/H46M. Экономный расход электроэнергии. Особенность модели заключается в универсальности, комбинации ванны и полноценной душевой кабинки. Объединение двух мест для водных процедур экономит пространство без потерь функциональности.

Характеристики:

  • Установка встраиваемая/приставная.
  • Длина 170 см.
  • Ширина 80 см.
  • Глубина 70 см.
  • Форма угловая асимметричная.
  • Дизайн классический.
  • Цвет белый.
  • Опция тропический душ.
  • Поддон высокий.
  • Открытая кабинка.
  • Горизонтальный гидромассаж с 16 форсунками.
  • Вертикальный гидромассаж с 4 форсунками.
  • Стенки изготовлены из стекла.
  • Оснащение радио.
  • Управление электронное.
  • Комплектация включает лейку, классический смеситель, подголовник.

Комплектация гидромассажем. Система обогрева Hydrosilence.

Плюсы:

  • Симпатичная многоцветная подсветка.
  • Удобные раздвижные двери.
  • Оздоровительные процедуры.
  • Сбалансированный трехфазный двигатель не издает вибраций на низкой частоте.
  • Вибрации не передаются на стены и пол.
  • Регулирование интенсивности гидромассажа через изменения потока воздуха в струе.
  • Низкий уровень шума.
  • Бесшумный заборный клапан.

Минусы:

  • Необычное расположение душевой кабинки создает некоторые неудобства.
  • Высокая стоимость.

Варианты дизайна раздвижных экранов

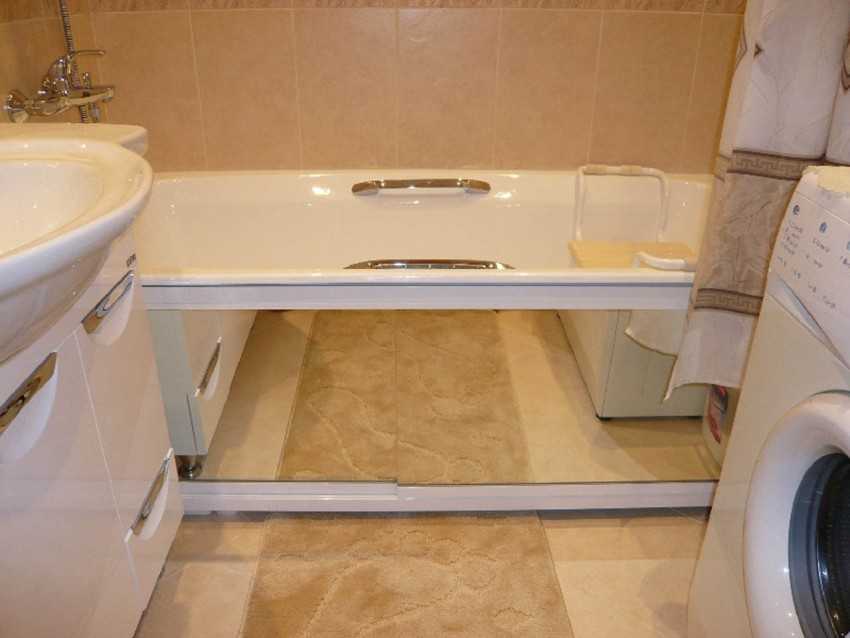

Внешнее оформление панелей этого типа может быть самым разным. Например, большой популярностью пользуются модели, которые оснащаются фотопечатью. Фотопечать может быть двух типов: обычная (2D) и объёмная (3D). Последний вариант создаёт эффект глубины пространства, что выглядит очень стильно и оригинально.

Для комнат, оформленных в стиле минимализм, рекомендуется подбирать однотонные варианты. Структура наружной поверхности у однотонных моделей может быть как глянцевой, так и матовой.

Современные производители предлагают покупателям услугу печати любого изображения на пластиковый экран, что позволит украсить ванную комнату в любом стиле

Не только панели этих изделий имеют декоративное оформление. Ножки, которые выполняют функцию опоры, также отличаются обилием дизайнерских решений. Дорогостоящие конструкции оснащаются ножками, оформленными под старину. Форма этих элементов может быть самой разной – от простых геометрических фигур, до лап животных.

Экран из гипсокартона и плитки

Понадобятся такие материалы:

  1. Оцинкованные профили для монтажа гипсокартонных конструкций: два направляющих марки ПН 27х28 мм и один потолочный – ПП 27х60 мм.
  2. Саморезы универсальные длиной 24 – 30 мм в нержавеющем исполнении. Таковыми являются оцинкованные, фосфатированные или оксидированные метизы (распознаются по черному цвету).
  3. Гипсокартон влагостойкий (марка ГКЛВ). От обычного отличается зеленоватым оттенком. Толщина — 12 мм.
  4. Керамическая плитка. Размеры — от 10х10 см до 15х15 см.
  5. Клей «жидкие гвозди» общего назначения: 1 шт.
  6. Клей для плитки.
  7. Затирка для плитки.

Экран из гипсокартона и плитки

Инструкция по монтажу:

  1. При помощи отвеса, край ванны проецируют на пол.
  2. От полученной разметки отступают в сторону ванны 2 см и проводят маркером линию.
  3. Такую же разметку делают на стенах: опускают от угла ванны перпендикуляр, затем отступают от него 2 см в сторону ванны и вычерчивают маркером линию, это разметка для установки каркаса.
  4. От профиля ПН отрезают фрагменты, равные по длине линиям на полу и стенах.
  5. Приклеивают отрезки профиля клеем «жидкие гвозди» к полу и стенам вдоль вычерченных линий.
  6. Отрезают фрагмент профиля ПН для приклеивания к краю ванны. Для этого на последнем, замеряют длину прямолинейного участка, она у разных изделий отличается.
  7. Приклеивают профиль к ванне точно над профилем, лежащим на полу.
  8. Между верхним и нижним профилями устанавливают враспор с шагом в 30 см стойки из потолочного профиля (ПП).
  9. Прерывают работу до полного отвердения клея. К дальнейшим действиям желательно приступить не ранее следующего дня.
  10. От гипсокартонного листа отрезают прямоугольный фрагмент с площадью, соответствующей размерам каркаса. Со стороны расположения коммуникаций в нем вырезают люк с габаритами, кратными размерам плитки.
  11.  С кромок снимают фаску.
  12. Прикручивают гипсокартон к каркасу саморезами, ввинчивая их с шагом в 25 – 30 см. Затягивают так, чтобы шляпки были утоплены в картон на 1 мм. Начинать следует со стороны, противоположной по отношению к ревизионному люку.

Чрезмерное усилие при затягивании крепежа приведет к разрушению гипса.

Следующие действия:

Обмазывают гипсокартон акриловой грунтовкой, затем — грунтовкой «бетоноконтакт». Такая обработка усилит ГКЛ и сделает его поверхность шероховатой — условие хорошей адгезии. «Бетоноконтактом» заполняют и щели в местах примыкания гипсокартона к ванне и строительным конструкциям. Оклеивают экран плиткой. Клей наносят ровным шпателем, разравнивают зубчатым. Начинают с нижнего угла на стороне без ревизии. Для придания швам равной ширины между плитками закладывают пластиковые крестики. Прерывают работу на сутки, давая плиточному клею подсохнуть. Выполняют затирку швов. Ввиду характерной для ванной комнаты повышенной влажности, применяют затирку с антисептической добавкой. Без этого на ней появятся колонии плесени. Заполнение швов осуществляют резиновым шпателем. Поработав в течение 15 – 20 мин., возвращаются к началу участка и стирают с плитки попавшую на нее затирку

Если сделать это позже, смесь засохнет и удалить ее будет невозможно, если раньше — раствор недостаточно прочно закрепится в швах и может выскочить при неосторожном касании ветошью. Из листа гипсокартона вырезают фрагмент, соответствующий размерам ревизионного люка

Это будет крышка для него. От потолочного профиля отрезают фрагмент длиной, равной высоте ревизии

Его устанавливают посредине люка вертикально. Стойка должна плотно держаться в люке, но легко извлекаться. Устанавливают гипсокартонную крышку на место и оклеивают плиткой.

После 24-часового перерыва, требующегося для отвердения клея, в крышке напротив стойки высверливают два отверстия

Работать нужно осторожно, используя специальное сверло для кафеля

Саморезами прикручивают крышку к стойке. Затягивать нужно с умеренным усилием.

Варианты конструкций заграждений

Конструкция самодельной ширмы зависит от формы чаши, места ее установки, индивидуальных пожеланий хозяина (например, декоративный экран со ступенями, плавным переходом к полу и др.). Выбирать тип облицовки нужно до начала работ, проектировать конструкцию с учетом ее особенностей.

Заграждение из плит.

Ограждение с широкими бортами

Если бортики чаши широкие, это увеличивает пространство под ванной, если оно используется для хранения. Горизонтальную поверхность таких бортов рационально использовать в качестве полки.

Если выступающие части ширмы мешают удобному подходу к ванне, вертикальную стенку можно наклонить, смещая нижнюю часть внутрь. Наклонно можно поставить весь экран или его часть в необходимом месте. Нишу для ног целесообразно оформить высотой примерно до середины чаши. Размеры конструкции проектируют заранее, определяя доступность кранов с точек, где будет стоять полотно экрана.

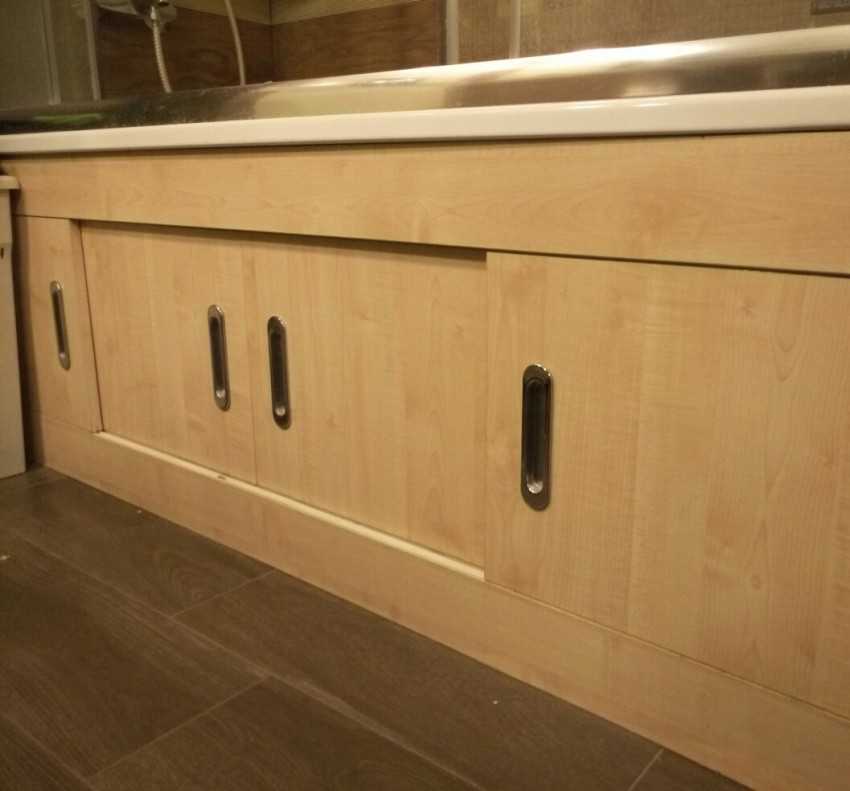

Как сделать раздвижной экран

Раздвижной экран позволяет открыть пространство под ванной, когда нужно достать хранимые там принадлежности для уборки или другие нужные в быту вещи. Простейшая конструкция — 2-3 панели, установленные на специальном направляющем профиле с полозьями.

В закрытом виде все части панели должны перекрывать друг друга примерно на 5 см. Это требование учитывают при разметке листа, добавляя к меркам длины необходимое расстояние. Для удобства передвижения на панели ставят ручки. Они не должны мешать перемещению части экрана. Раздвижные части экрана ставят в разные канавки профиля, как это выполнено в шкафу-купе или полке со стеклянным экраном.

Экран под ванну: вид сверху.

Что делать, если ванна нестандартной формы

Каркасную технологию можно использовать также при оборудовании экрана для угловой, полукруглой ванны, и даже если чаша имеет нестандартную форму. В этом случае изготавливается криволинейный экран, который затем облицовывается мозаикой, которая отлично подходит для укладки на основания полукруглых и других не прямолинейных форм.

Сборка каркаса

Технология изготовления каркаса для такого экрана следующая:

При помощи строительного уровня на полу отмечается контур ванны. Для этого уровень приставляется к бортику ванны в разных местах, после чего точки соединяются в одну линию.

  • Чтобы облицовка была заподлицо с бортиком,отмеченную линию переносят вглубь под ванну на расстояние, которое равно сумме ширины бортика, плюс толщина гипсокартона, мозаики и клея.
  • Криволинейная направляющая изготовляется из обычного UD профиля. Для этого он подрезается с одной стороны, а изгибается в другую, как показано на фото.Чередуя стороны надреза, можно создавать криволинейную направляющую любого радиуса изгиба. Равномерность изгиба зависит от расстояния между надрезами: чем чаще их делать, тем плавнее получится готовый каркас. Оптимальное расстояние между линиями разреза – около 50 мм.

  • Подготовленную направляющую крепят к напольной плитке при помощи герметика (предварительно обезжирив). Также можно подготовить несколько отверстий в полу для дополнительной фиксации направляющей при помощи дюбелей.
  • Если ванна акриловая и имеет приклеенные опорные бруски, верхний изогнутый направляющий профиль крепится к ним саморезами. К стальной ванне верхняя направляющая крепится при помощи жидких гвоздей или герметика.
  • Когда клей высохнет, устанавливаются вертикальные стойки каркаса. Стойки крепятся саморезами, а их шаг зависит от радиуса кривизны каркаса.

Обшивка криволинейного каркаса

Для зашивки каркаса используется гипсокартон, так как этот листовой материал легче всего адаптируется для обшивки криволинейных конструкций. Для этих целей часто используют арочный ГКЛ: если его намочить, то им можно зашить конструкции практически с любым радиусом изгиба.

Еще один вариант – использовать влагостойкий гипсокартон, а для его изгиба в нужных местах делать надрезы и надламывать сердечник с последующей фиксацией к каркасу. Для этого способа нужно установить стойки с шагом в 10–15 см. Но у этого способа много минусов – кроме потери прочности и целостности обшивки, полученные швы приходится заделывать шпатлевкой. Поэтому рекомендуется использовать тонкие листы, которые предварительно намочив, можно аккуратно изогнуть.

После завершения обшивки, экран нестандартной формы облицовывается керамической мозаикой.

Как видите, простая каркасная технология позволяет изготовить экран под облицовку кафелем для ванн, изготовленных из различных материалов и разнообразных форм.
