Устройство сливного бачка унитаза

Замена деталей

Обычно магазины сантехники предлагают смывные бачки с уже установленной внутренней арматурой и полным комплектом креплений. Поэтому покупателю остается только установить сантехнический прибор и начать его использовать. Многие даже не задумываются, какие механизмы функционируют внутри бачка, и каким образом осуществляется его работа. Но со временем механизмы начинают давать сбой, и пользователю приходится разбираться в особенностях устройства с целью ремонта и покупки новых деталей.

Основная проблема при покупке запасных частей состоит не в их отсутствии, а в их качестве. Только качественные изделия ремкоплекта обеспечивают долговременное функционирование смывного бачка. Некачественные же комплектующие могут привести к неприятным поломкам. Например, регулярные протечки через сливное отверстие бачка приводят к перерасходу воды, а также к пятнам на белоснежной поверхности унитаза.

В случае поломки механизмов сливного бачка необходимо вызвать специалиста. Оплата работы сантехника варьируется в зависимости от сложности и объемов работ. Можно попробовать самому разобраться в поломке и отремонтировать устройство своими руками. Для этого потребуется купить нужные запчасти и воспользоваться инструкцией.

Существует ряд наиболее типичных проблем и способов их решения.

Постоянное наполнение бачка водой может объясняться следующими причинами:

• Износ подводящего клапана. В этом случае требуется полная замена узла.
• Искривление спицы (стержня) поплавка. Требуется выровнять или заменить деталь.
• Повреждения поплавка, при которых он теряет герметичность, и вода просачивается внутрь. Требуется замена поплавка.

Вода все время стекает в унитаз по следующим причинам:

• Проблема может быть в износе мембраны. Потребуется полная замена. Для этого необходимо снять сифон и установить новую мембрану, после чего нужно поставить сифон на место.
• Проблема также может быть в повреждении поплавкового механизма. Требуется его регулировка. В правильном положении поплавкового механизма вода в запорном клапане перекрывается не менее чем в 2-х сантиметрах от края бачка.
• Если вода течет в месте подведения водопроводной сети, то износилась резинка – прокладка в месте присоединения сети. Требуется ее замена.

Причины, по которым вода не наполняется или наполняется медленно:

• Скорее всего, проблема в износе впускного клапана. Требуется его замена.
• Проблема может быть в засоре шланга. Необходима его прочистка.

Иногда следует проводить замену всей арматуры сливного бачка. Это производится, когда замена одной детали не целесообразна по причине большого износа всех деталей и возможной их поломки. К такой работе относится замена слива старого образца.

При этом порядок действий будет следующим:

• закрыть кран водопроводной сети и слить воду из бачка;
• снять крышку бачка, вынув кнопку или ручку;
• открутить шланг сети;
• вынуть арматуру сливной колонки (в зависимости от ее типа, крепления могут быть различны), повернув на 90 градусов;
• снять крепления унитаза и сам унитаз;
• снять все крепежи оставшейся арматуры и вынуть арматуру;
• установить новую арматуру в обратном порядке.

В случае протечки в месте подключения водопроводной сети у встроенного резервуара потребуется демонтировать обшивку инсталляции унитаза. Поэтому при первичном монтаже приборов к работе следует отнестись предельно внимательно.

Цены на комплектующие внутренних составляющих сливного бачка могут различаться в зависимости от производителя, качества материалов и наценки магазина. Поэтому сравнивайте стоимость деталей перед покупкой.

О том, как заменить и отрегулировать арматуру бачка унитаза (слив) своими руками, смотрите в видео ниже.

Уровень воды в бачке: как настроить?

Одна из самых частых неполадок в работе сливного бачка — это постоянное стекание воды в унитаз. Это означает, что уровень воды слишком высокий — системе приходится непрерывно выпускать избыток жидкости. Случается и наоборот: сливом неудобно пользоваться, потому что воды в бачке все время слишком мало.

Как правило, проблема кроется в поплавке — возможно, он просто перекосился. В таком случае проблема решается быстро и легко — поплавок нужно поправить.

Поплавок в сливном бачке бывает, как правило, двух разновидностей: на рычаге из латуни и на пластиковом рычаге со специальным винтом. Чтобы настроить поплавок на латунном рычаге, его нужно просто аккуратно приподнять и опустить несколько раз, пока не станет ясно, в каком положении механизм будет работать оптимально. Поднятие поплавка повышает уровень воды, опускание — соответственно, понижает.

Что касается пластикового рычага, то здесь уровень настраивается поворотами винта (либо пластмассовой трещоткой, при помощи которой рычаг устанавливается в правильное положение).

Принцип действия

Несмотря на большое разнообразие новых сантехнических изделий, предлагаемых к покупке производителями различных стран, устройство механизма для слива при помощи кнопки в каждой из них имеет практически идентичную конструкцию. Это позволяет упростить сервисное обслуживание. А при возникновении неисправности поврежденный механизм для слива можно найти практически в любом магазине.

Сливной механизм с применением кнопки представляет собой конструкцию, состоящую из ряда деталей. Видимые элементы этой сливной системы включают в себя:

• сливной бачок, ёмкостью до 8 л;
• крышку сливного бачка, расположенную на верхней части бачка (в неё встраивается кнопочный механизм слива);
• кнопки (их количество зависит от разновидности сливного кнопочного механизма, включающего обычно либо один, либо два этих элемента).

Помимо наружных деталей, механизм слива бачка компакт-унитаза оснащен следующими внутренними деталями:

• наливным (впускным) клапаном;
• выпускной арматурой (выпускным штоковым клапаном);
• поплавочной грушей (или просто – поплавком);
• трубкой для перелива.

Механизм действия кнопочной сливной системы заключается в том, что первоначально вода затекает в бак с помощью клапана, отвечающего за налив. Поплавок внутри бачка в это время находится внизу. Когда уровень воды в бачке начнёт повышаться, поплавок также будет подниматься.

При достижении уровеня воды определенной отметки поплавок посредством специального рычага на хомуте перекроет наливной клапан, подача воды прекратиться.

Для приведения механизма слива в рабочее состояние необходимо нажать на кнопку, находящуюся на крышке сливного бачка. При этом открывается сливной клапан и жидкость поступает в чашу унитаза, осуществляя функцию смыва. Поплавочный механизм опускается вниз, приоткрывая клапан, предназначенный для впуска воды. Именно таким образом осуществляется работа однокнопочного механизма для слива воды.

Схема работы двухкнопочного механизма выглядит несколько иначе. Бачок при такой конструкции имеет не одно, а два сливных отверстия. При надавливании на кнопку (клавишу) меньшего размера поднимается уплотнитель первого сливного канала. Жидкость из бачка при работе этой схемы сливается лишь наполовину. При нажатии второй кнопки, обычно имеющей больший размер, нежели первая, открывается клапан на втором сливном отверстии.

Устройство системы слива

Сливные бачки по своей конструкции не очень сложны. Это обычный водяные бачки, внутрь которых вставлена механическая запорная система.

Каким образом такая система функционирует:

• контролируется слив;
• контролируется, как наполняется бачок, когда вода сливается в канализацию;
• прекращает поступление в бачок воды, когда достигается определенный уровень;

Функционирование механизма наполнения водяного бака:

1. Посредством наливного клапана, который расположен в дне бака или в его стенке, воду набирают внутрь.
2. За процессом роста уровня воды в бачке следят предохранительно-контрольные механизмы (поплавок, клапан). Когда вода достигает определенного уровня в баке, она перестает поступать, так как блокируется наливной гидроклапан.

Функционирование сливного устройства водяного бака:

1. Если нужно слить воду, следует нажать на кнопку в верхней части бачка или потянуть за цепочку – в зависимости от устройства. Так, гидроклапан в днище откроется, и вода польется.
2. Точно по такому же принципу действуют и устройства, где предусмотрены две кнопки. Если нажать маленькую, выпускается небольшое количество водяных масс, а при нажатии большой обеспечивается полное опустошение бачка. Двухкнопочные механизмы являются более экономными, они помогают регулировать количество спускаемой жидкости, поэтому практически все современные модели оснащаются подобным устройством.
3. Когда воду выпустили, ее уровень становится ниже, и задействуются механизмы контроля с целью автоматического открытия гидроклапана впуска.

Можно сказать, что по схожему принципу функционирует любая набирающая и спускающая сантехническая система, и это не зависит от ее сложности. Разумеется, существуют мелкие детали, но при понимании общего принципа работы, будет несложно установить или быстро отремонтировать незнакомую систему, произвести устранение поломки.

Принципы работы

Для правильной установки арматуры и ремонта в случае поломки важно понимать, как работает сам механизм слива. Рассмотрим его подробнее:

Рассмотрим его подробнее:

• При нажатии кнопки слива появляется тяга, под действием которой открывается сливной клапан.
• При этом перекрывается сток в сливной механизм, происходит слив.
• Когда вода в бачке достигает минимума, выпускной механизм закрывается, перекрывая слив.
• После этого открывается поплавковое отверстие.

• Вертикальный клапан становится на место, перекрывая проход для спуска.
• При уменьшении уровня воды опускается поплавок, открывая проход, по которому наполняется сливная емкость.
• Когда уровень воды достигает максимума, а вместе с ним и поднимается поплавок, поплавковый кран перекрывается, ограничивая поступление воды.

В устройстве сливного механизма разобраться достаточно просто. Для наглядности можно снять крышку сливного бачка.

Арматура для сливного бачка: виды, характеристики

В зависимости от выполняемых функций, арматуру делят на два типа:

1. Запорную. Она отвечает за заливку воды в бачок и блокировку его после заполнения.
2. Сливную. С её помощью спускают воду и обеспечивают перекрытие слива до наполнения бачка.

Оба этих вида, несмотря на взаимосвязанность, работают автономно, но если один вид арматуры выходит со строя, итог один — протечки воды или её неподконтрольное вытекание.

Особенности запорной арматуры

Набор запорной арматуры состоит из:

1. Сливного механизма, состоящего, в свою очередь, из сифона с крышкой и прокладки. Последняя деталь разделяет сливную трубу и накопительный резервуар.
2. Рычага регулирования струи. К водопроводной трубе его подсоединяют через шаровой кран.
3. Поплавка, координирующего заполнение бачка. С устройством слива он связан рычагом.

Работает запорная арматура по следующей схеме:

• в бак подается вода;
• поплавок поднимается до установленного уровня;
• рычаг оказывает воздействие на запорный клапан и блокирует поступление жидкости из водопровода.

При сливе поплавок занимает нижнее положение, а рычаг открывает путь для поступления воды в ёмкость из водопровода. Исходя из способа ввода воды, различают запорную арматуру боковую и нижнюю.

Боковая арматура для сливного бачка

Резервуары с боковым подводом оснащены двумя отверстиями, одно из которых закрыто заглушкой. В одних моделях унитазов слив осуществляется посредством бокового рычага, в других — при помощи верхней кнопки.

Работа боковой арматуры сопровождается довольно большим шумом, устраняют который путем применения удлиненного наливного шланга.

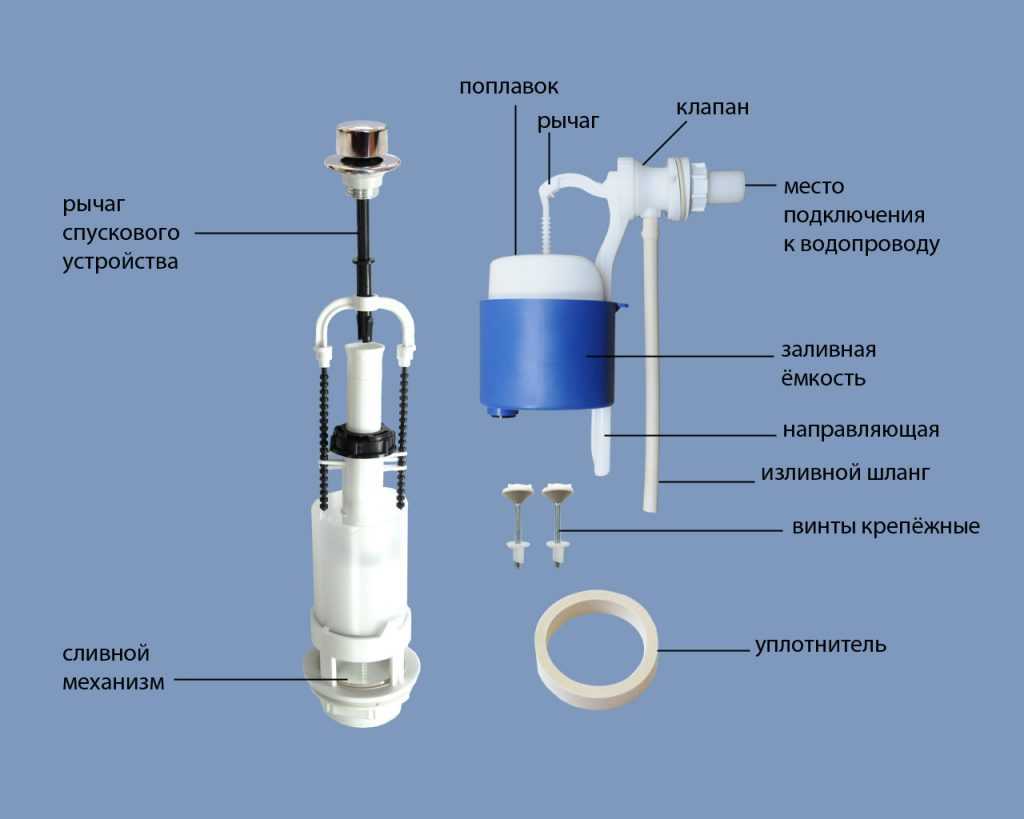

Конструкция слива состоит из следующих элементов:

• впускного клапана;
• спускового устройства;
• рычага с поплавком;
• заливной ёмкости;
• рычага, управляющего спусковым устройством.

Плюсом арматуры с боковой подводкой является простота конструкции. Её легко ремонтировать, не нужно сильно уплотнять место подключения наливного шланга, стоимость её сравнительно невысокая.

Механизм слива работает следующим образом:

1. При активации кнопки возникает тяга. Под её воздействием сливной клапан открывается.
2. Вход в сливной механизм блокируется и осуществляется слив.
3. При достижении наименьшего уровня воды, в бачке перекрывается слив путем закрытия выпускного механизма.
4. Поплавковое отверстие открывается.
5. После возвращения на место вертикального клапана, перекрывается спускной проход.
6. Уровень воды понижается, и поплавок опускается, освобождая путь для наполнения сливного бачка.
7. При достижении максимального уровня жидкости и подъёме поплавка, перекрывается кран, приостанавливая поступление воды.

Арматура для бачка унитаза с нижней подводкой

Нижняя арматура включает следующие элементы:

1. Поплавок. Его роль — ограничение уровня воды в бачке.
2. Направляющая. По ней движется поплавок.
3. Спусковое устройство. В него входит стакан, в который при смыве унитаза опускается поплавок и тяги, связанной одним концом с поплавком, а другим с элементом для запора жидкости.
4. Мембранный клапан.

К преимуществам арматуры этого вида относится отсутствие шума при наполнении бака водой. Конструкция нижней арматуры предельно проста, следовательно, служит она долго. Конструктивно она устроена так, что наливной шланг можно спрятать.

Работает нижняя арматура по такой схеме:

1. Когда из бачка спускают воду, поплавок по направляющей уходит вниз.
2. Тяга сообщает усилие, провоцирующее запирание клапана. Вода в накопительный резервуар не подается.

Отличительной особенностью этой арматуры является прямая зависимость мембранного клапана от качества, поступающей в бачок воды. В идеале она должна проходить предварительную фильтрацию, в противном случае возможно засорение деталей. В этом случае затрудняется подачи воды в резервуар.

Эстетичность конструкции — несомненный плюс арматуры для бачка унитаза с нижней подводкой, но при его ремонте приходится столкнуться с некоторыми трудностями. Они связаны с неудобным расположением арматуры.

Запорные элементы выходят со строя из-за нарушения герметичности поплавка, в результате чего происходит его затопление. Жидкость в накопительный резервуар поступает постоянно и через переливную трубу сбегает в унитаз.

Протечка возможна в зоне подключения из-за слабой фиксации гайки или по причине повреждения резиновой прокладки.

Основные неисправности сливного бачка

Теперь рассмотрим, как выявить проблему и что делать, если сломался бачок унитаза. Типичные неисправности:

• вода в емкость поступает постоянно;
• вода непрерывно сливается в чашу туалета;
• не работает кнопка, отвечающая за смыв воды;
• течет внизу бачка.

Течь воды

Причинами непрерывной течи воды в бачок и унитаз могут быть:

• неисправность сливного клапана;
• поломка запорного клапана.

Чтобы устранить эти проблемы, требуется приобрести ремкомплект для унитаза или заменить арматуру бачка. Если обнаружена неисправность сливного клапана, то необходимо предпринять следующие действия:

1. в первую очередь нужно перекрыть поступление воды в бачок. Чаще всего на унитаз установлен отдельный кран, позволяющий перекрывать воду исключительно на сантехническое изделие. Если такого крана нет, то придется перекрыть воду по всей квартире;

1. удалить воду из емкости. Основная часть воды удаляется нажатием на кнопку. Оставшуюся часть требуется вымокать тряпкой;
2. отсоединить бачок от унитаза. Для фиксации бачка применяются болты, расположенные в нижней части емкости;

1. отсоединить сливной . Для этого требуется открутить гайку, расположенную под прокладкой, и ослабить зажим, соединяющий сливной и наливной клапаны;

1. в некоторых случаях возможен ремонт клапана. Для этого необходимо заменить все прокладки и очистить устройство от грязи. Однако ремонт не всегда помогает. При небольшой стоимости устройства к ремонту прибегают только в исключительных случаях;
2. очистить место установки устройства от грязи и ржавчины. Для этой цели можно использовать любые химические средства, способные справиться с проблемой;
3. в обратном порядке установить новый клапан;

В месте соединения устройства и емкости обязательно требуется установка уплотнительного кольца, причем как изнутри, так и снаружи бачка.

1. зафиксировать бачок и подключить подвод воды.

Если в ходе осмотра обнаружена проблема с запорным клапаном, то его замена происходит аналогичным образом. Подробно о замене арматуры бачка можно посмотреть на видео.

Не работает кнопка

Ремонт кнопки унитаза заключается в замене тяги, соединяющей кнопку со сливным механизмом. Тяга может быть:

в виде провода;

в виде пластиковой трубки.

Произвести замену можно по следующей схеме:

1. снятие крышки унитаза. Для проведения процедуры требуется аккуратно открутить кнопку;

1. демонтаж кнопки. Чтобы отсоединить кнопку от сливного клапана, необходимо снять тягу, удерживающую устройство;
2. отсоединение тяги от кнопки;
3. установка новой тяги;
4. сборка сливного бачка.

В большинстве случаев такая процедура не производится, так как приобрести элементы кнопки по отдельности достаточно сложно. Чаще всего кнопка заменяется целиком.

Течь внизу бачка

Течь внизу бачка может образоваться вследствие следующих проблем:

сдвиг или износ прокладки, установленной между бачком и чашей унитаза. Чтобы устранить неисправность, требуется снять бачок и установить новую резиновую прокладку;

износ прокладок, установленных на соединительные болты.

Для устранения течи в месте расположения фиксирующих болтов необходимо:

1. отключить подачу воды в сантехническое устройство;
2. слить воду из емкости;
3. отсоединить от унитаза;
4. заменить уплотнительные кольца, располагающиеся внутри бачка;
5. установить емкость на прежнее место;
6. подключить водоснабжение.

Таким образом, опираясь на представленные инструкции, можно устранить все неисправности унитаза самостоятельно.

Сливной механизм для бачка унитаза время от времени дает сбои в работе. Для решения проблемы есть два выхода: вызывать сантехника, ожидая долго и нервно его прихода, либо починить санузел самостоятельно. Второй вариант дешевле и быстрее, но для правильного проведения работ необходимо знать несколько нюансов, включая устройство блока и особенности его эксплуатации.

Нюансы выбора

Сливной бачок унитаза – с самого начала обеспечен нужной сливной арматурой. Пока все работает, никто не задумывается о его ремонте. Но, наступает такой момент, когда что-то ломается и с ним проблемы: протекание или неполное перекрывание клапана. Это значит, что арматура нуждается в ремонте.

С приобретением проблем нет, но нужно выбрать качественную арматуру, чтобы она прослужила много лет. Качество пластиковых компонентов, должно быть без брака, то есть без заусенцев или погнутой формы. Таким деталям следует быть жесткими. Стоит спросить материал изготовления, лучшим считается полиэтилен. Прокладки должны быть мягкими, чтобы это проверить, аккуратно растяните резину и направьте на свет, мелких щелей быть не должно.

Это нежные детали, они легко ломаются из-за загрязненной воды. Поэтому следует купить комплект водопроводных фильтров. Поплавковый рычаг должен быть подвижным и мягким и не должен заедать. Крепежи следует брать из пластика, стальные детали не подходят. Схема обязана быть крепкой, неразболтанной, иначе ничего не будет работать. При покупке следует учесть все эти факторы. На всякий случай дома должен быть сантехнический ремкомплект.

Наиболее частые поломки и способы их устранения

Основными неисправностями бачка являются:

• подтекает бачок унитаза;
• вода из водопроводной трубы постоянно заполняет бачок;
• вода течет в унитаз или смыв происходит исключительно после неоднократного нажатия на кнопку;
• не функционирует кнопка, предназначенная для слива воды;
• при наполнении бачка возникает шум.

Если подтекает бачок

Если протекает бачок унитаза, то причиной может быть:

• образование трещины на корпусе бачка. Чтобы исправить проблему, необходимо полностью заменить бачок для унитаза;
• износ прокладок крепежных болтов;
• износ прокладки между бачком и чашей унитаза.

Чтобы заменить прокладки, необходимо:

1. перекрыть поступление воды в сливной бачок. Для унитаза чаще всего устанавливается отдельный кран;
2. слить воду;
3. открутить фиксирующие болты;

Элементы фиксации бачка унитаза

Крепежные элементы, оснащенные уплотнительными кольцами

1. если требуется замена нижней прокладки, то необходимо полностью снять бачок с унитаза;
2. собрать систему в обратном порядке.

При первом запуске рекомендуется проверить герметичность всех уплотнительных элементов.

Непрерывное поступление воды

Как починить бачок унитаза, если не прекращается наполнение бачка из водопровода? Причинами неисправности поплавка, отвечающего за уровень воды в бачке, могут быть:

• образование трещины на поплавке;
• перекос рычага.

При образовании трещины надо:

1. снять поплавок и вылить из него воду;

Устройство, отвечающее за наполнение бачка водой

1. просушить устройство;
2. заделать трещину разогретым пластиком, например от бутылки;
3. установить устройство на прежнее место;
4. проверить работоспособность.

Для временного устранения протечки можно воспользоваться обычным полиэтиленовым пакетом, аккуратно и герметично обмотав им поплавок. Такая система позволит отстранить ремонт на 3 – 5 дней.

Если произошло смешение поплавкового рычага, то достаточно просто отрегулировать механизм. Оптимальным считается расположение на 2 – 2,5 см ниже, чем входит подводной шланг.

Схема регулировки наливной арматуры

Утечка воды в унитаз

Если вода не задерживается в бачке унитаза, то причиной поломки является износ защитного клапана. установленного на спусковом механизме. Устранить проблему своими руками можно следующим способом:

1. снять крышку бачка;
2. на бачок установить любую перекладину, к которой зафиксировать трос спускового механизма;
3. слить воду;
4. отсоединить спусковой механизм, ослабив соответствующую фиксирующую гайку;

Демонтаж системы, отвечающей за слив воды

1. достать мембрану;
2. установить новый клапан, полностью подходящий по размерам и собрать всю систему в обратном порядке.

Установка нового клапана на спусковой механизм

Ремонт кнопки смыва

При использовании унитаза с кнопкой достаточно часто ломается тяга, соединяющая спусковой рычаг со сливным механизмом. Чтобы ликвидировать проблему, надо заменить вышедший из строя элемент системы. На небольшой промежуток времени тягу можно сделать самостоятельно из куска проволоки, но в течение ближайших 1 – 3 месяцев рекомендуется полностью заменить устройство.

Устройство механизма для спуска воды

В некоторых случаях, например, при большом естественном износе или поломке отдельных частей может потребоваться полная замена установленной арматуры. Как это сделать, смотрите на видео.

Устранение шума

Причиной возникновения шума при наборе воды является наливной шланг маленькой длины. Данная проблема может возникнуть исключительно на арматуре, предусмотренной для боковой подводки воды. Для устранения шума необходимо удлинить шланг резиновой трубкой подходящего диаметра. Оптимально расположить конец шланга на дне сливного бачка .

Замена наливного шланга на более длинный по размеру избавит от шума

Зная устройство арматуры бачка унитаза, все ремонтные работы можно выполнить самостоятельно и с небольшими денежными затратами.

• Автономная канализация
• Бытовые насосы
• Водосточная система
• Выгребная яма
• Дренаж
• Канализационный колодец
• Канализационные трубы
• Оборудование
• Подключение к канализации
• Постройки
• Прочистка
• Сантехника
• Септик

• Как выбрать электронное биде
• Выбор и установка компакт-биде
• Как выбрать производителя биде
• Как выбрать, установить и подключить напольное биде
• Для чего нужно и как пользоваться биде

• Как установить и отрегулировать арматуру сливного бачка унитаза
• Как подключить посудомоечную машину своими руками
• Как подключить стиральную машину своими руками
• Прочистка канализационных труб: бытовые рецепты и оборудование
• Система отопления из полиэтиленовых труб: как создать своими руками
